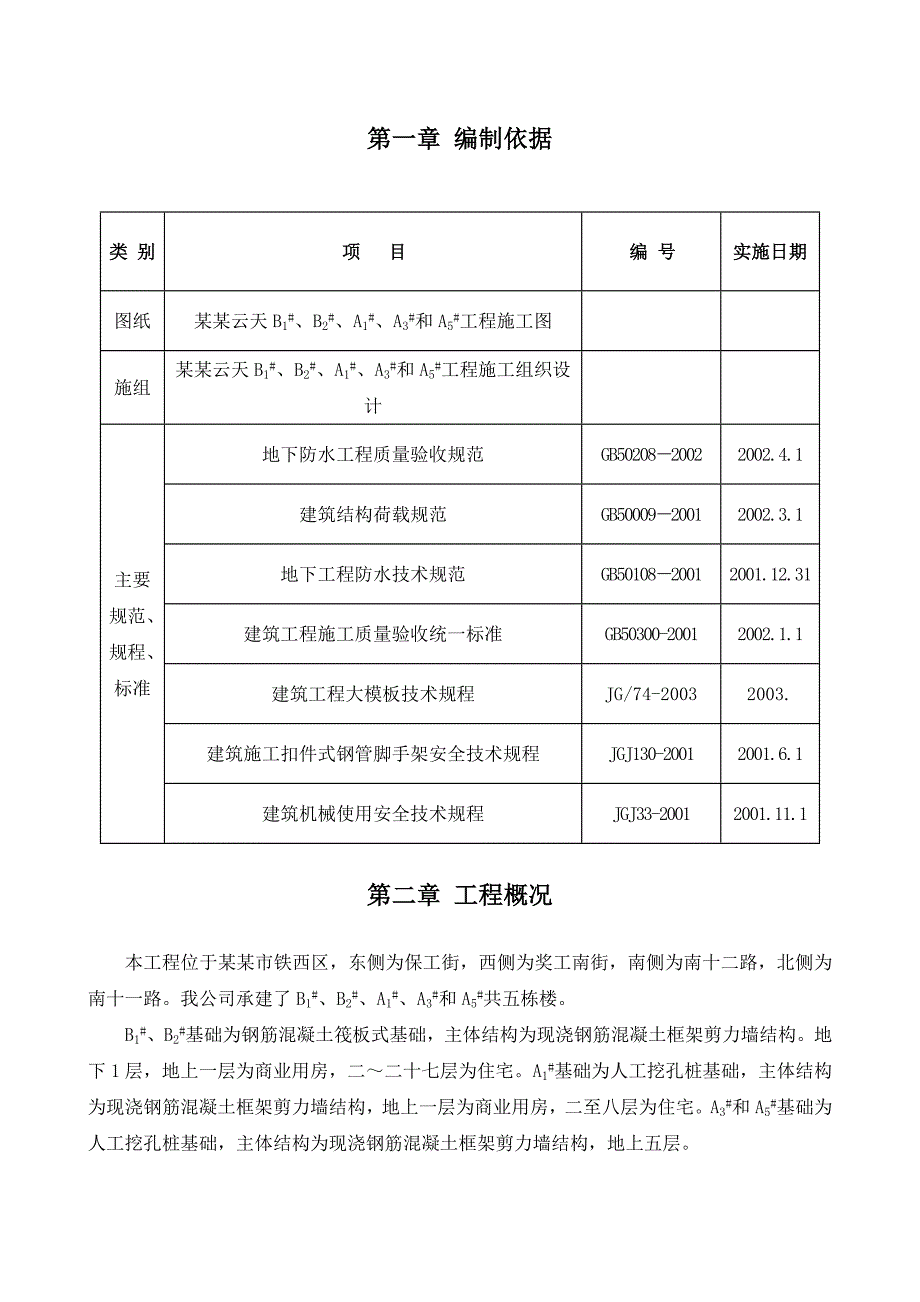

1、第一章 编制依据类 别项 目编 号实施日期图纸某某云天B1#、B2#、A1#、A3#和A5#工程施工图施组某某云天B1#、B2#、A1#、A3#和A5#工程施工组织设计主要规范、规程、标准地下防水工程质量验收规范GB5020820022002.4.1建筑结构荷载规范GB5000920012002.3.1地下工程防水技术规范GB5010820012001.12.31建筑工程施工质量验收统一标准GB50300-20012002.1.1建筑工程大模板技术规程JG/74-20032003.建筑施工扣件式钢管脚手架安全技术规程JGJ130-20012001.6.1建筑机械使用安全技术规程JGJ33-20
2、012001.11.1第二章 工程概况本工程位于某某市铁西区，东侧为保工街，西侧为奖工南街，南侧为南十二路，北侧为南十一路。我公司承建了B1#、B2#、A1#、A3#和A5#共五栋楼。B1#、B2#基础为钢筋混凝土筏板式基础，主体结构为现浇钢筋混凝土框架剪力墙结构。地下1层，地上一层为商业用房，二二十七层为住宅。A1#基础为人工挖孔桩基础，主体结构为现浇钢筋混凝土框架剪力墙结构，地上一层为商业用房，二至八层为住宅。A3#和A5#基础为人工挖孔桩基础，主体结构为现浇钢筋混凝土框架剪力墙结构，地上五层。一、现场情况：1施工现场场地较狭小，木模加工区、模板及支撑堆放区均设在现场。2模板场地硬化，用于

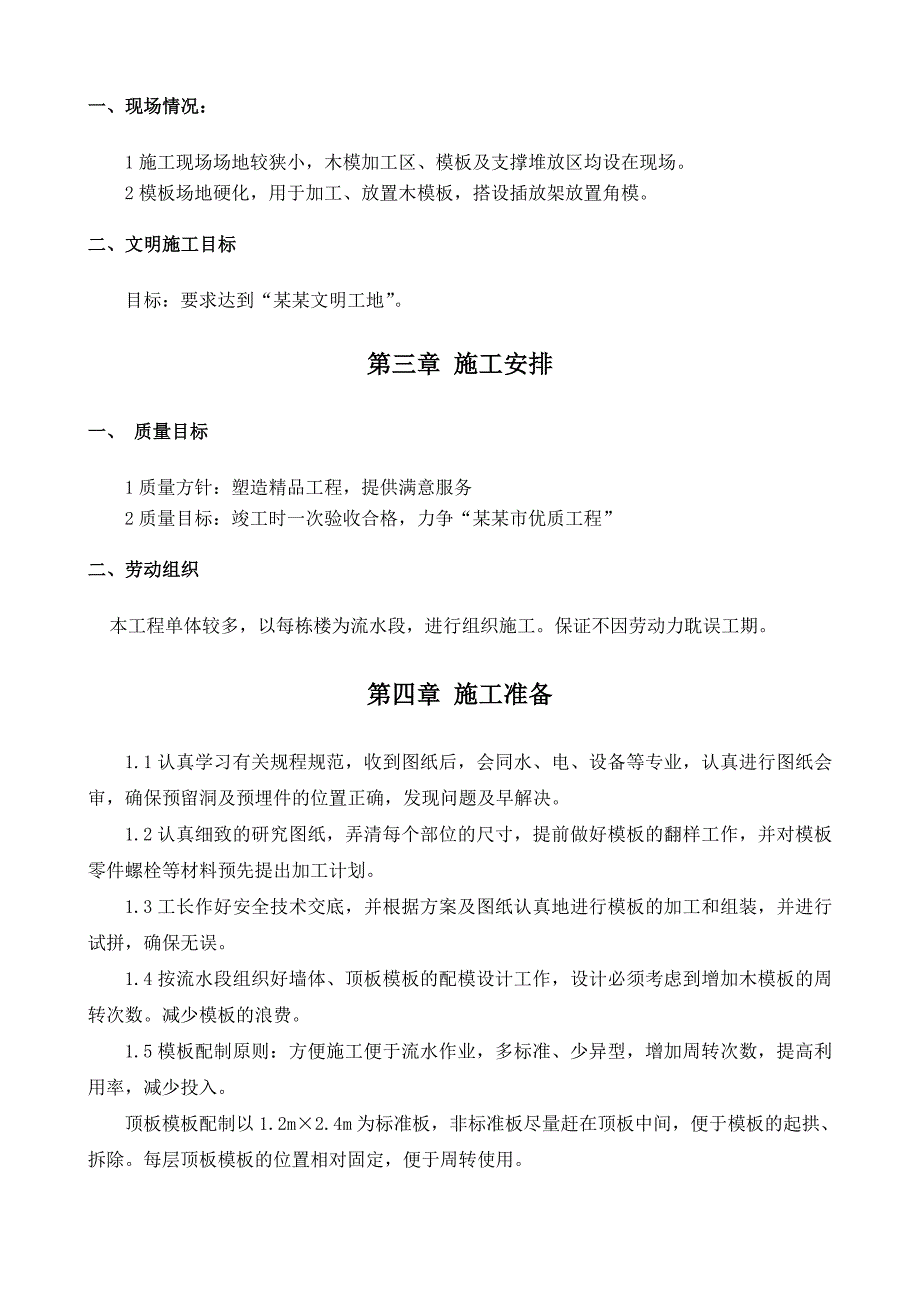

3、加工、放置木模板，搭设插放架放置角模。二、文明施工目标目标：要求达到“某某文明工地”。第三章 施工安排一、 质量目标1质量方针：塑造精品工程，提供满意服务2质量目标：竣工时一次验收合格，力争“某某市优质工程”二、劳动组织 本工程单体较多，以每栋楼为流水段，进行组织施工。保证不因劳动力耽误工期。第四章 施工准备1.1认真学习有关规程规范，收到图纸后，会同水、电、设备等专业，认真进行图纸会审，确保预留洞及预埋件的位置正确，发现问题及早解决。1.2认真细致的研究图纸，弄清每个部位的尺寸，提前做好模板的翻样工作，并对模板零件螺栓等材料预先提出加工计划。1.3工长作好安全技术交底，并根据方案及图纸认真地

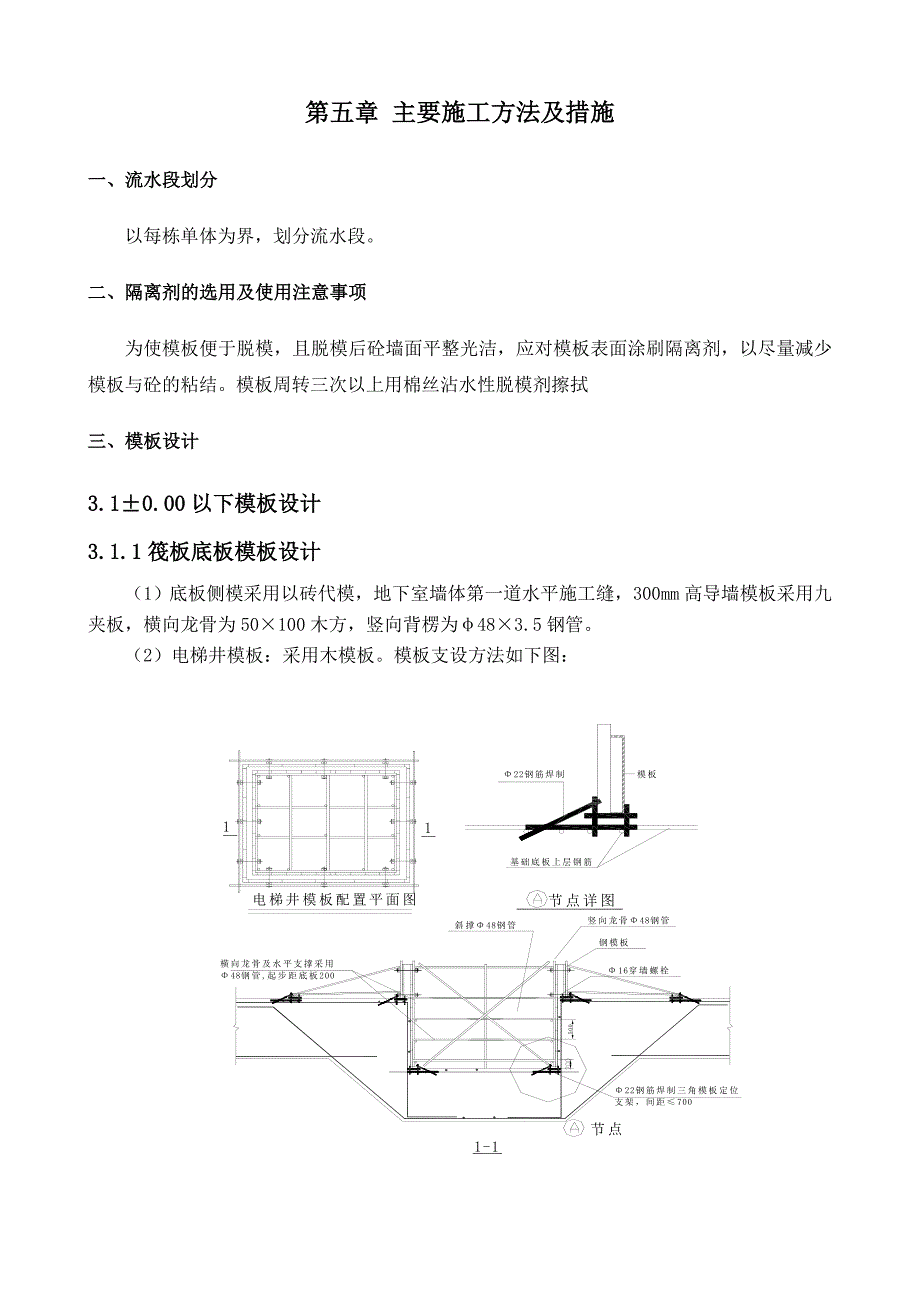

4、进行模板的加工和组装，并进行试拼，确保无误。1.4按流水段组织好墙体、顶板模板的配模设计工作，设计必须考虑到增加木模板的周转次数。减少模板的浪费。1.5模板配制原则：方便施工便于流水作业，多标准、少异型，增加周转次数，提高利用率，减少投入。顶板模板配制以1.2m2.4m为标准板，非标准板尽量赶在顶板中间，便于模板的起拱、拆除。每层顶板模板的位置相对固定，便于周转使用。第五章 主要施工方法及措施一、流水段划分以每栋单体为界，划分流水段。二、隔离剂的选用及使用注意事项为使模板便于脱模，且脱模后砼墙面平整光洁，应对模板表面涂刷隔离剂，以尽量减少模板与砼的粘结。模板周转三次以上用棉丝沾水性脱模剂擦拭三
5、、模板设计3.10.00以下模板设计3.1.1筏板底板模板设计（1）底板侧模采用以砖代模，地下室墙体第一道水平施工缝，300mm高导墙模板采用九夹板，横向龙骨为50100木方，竖向背楞为483.5钢管。（2）电梯井模板：采用木模板。模板支设方法如下图：3.1.2地下部分墙体模板设计（1）内、外墙：地下外墙螺栓采用14穿墙止水螺栓。止水螺栓中间止水环采用3.0mm厚，边长80mm的正方形铁片。内墙穿墙螺栓加套管，套管内径为18mm。主龙骨为50*100木方，间距200，次龙骨48的双钢管，水平间距400mm，竖向间距为600。地下墙体穿墙螺栓水平间距400mm，竖向间距为600mm,最底下一道2
6、00mm起步，采用双螺母固定。墙体斜撑不少于上中下三道，采用普通钢管支顶牢固，并配合顶板满堂红脚手架进行加固牢固。（2）坡道处内墙、外墙模板均采用木模板时，设计如下：（a）模板高度：层高板厚40mm（b）材料要求：面板：18厚多层板竖向次龙骨：50mm100mm木方（立放），间距200mm。 横向主龙骨：483.5mm钢管两根并排，竖向间距400,水平间距为600。穿墙螺栓：采用M14螺栓，水平间距400mm，竖向间距600mm。斜撑：钢管支撑。3.1.3柱子模板设计：选用木模板，为便于周转使用，应制作成定型柱模板。设计如下：面板次龙骨规格及间距柱箍规格及间距穿柱螺栓18厚多层板50100木方
7、（立放）间距200定型柱箍，间距600无3.1.4梁、顶板模板设计：梁底模及梁侧模采用18厚多层板。顶板次龙骨：50100木方（立放），间距200mm。主龙骨：钢管，间距1200mm。穿梁螺栓：梁净高500，不加穿梁螺栓；梁净高500800，加一道M14水平穿梁螺栓，竖向居中，水平间距900；梁净高大于800，加三道M14水平穿墙螺栓，竖向一道螺栓距梁底为200，一道螺栓距梁顶为200，水平间距900。支撑：碗扣件脚手架，立杆间距1200mm，顶托上安装双木方支撑梁底、板底，间距1200mm。3.1.5门窗洞口、预留洞口模板设计：l 门窗洞口采用50厚木板、100100方木、角钢拼成定型模板。
8、序号门窗洞口尺寸及龙骨要求高度水平支撑宽度竖向支撑1900不设900不设2900，1500一道900，1500一道31500，2100二道1500，2100二道42100三道2100三道l 矩形预留洞口：200200mm及以下采用18厚木板及50100方木制作。200200mm以上采用50厚木板及50100方木制作成定型模板。l 圆形预留洞口采用2mm厚钢板卷制。见下图：3.1.6坡道模板设计： 坡道模板与墙体模板同时一次支设完成，使墙体混凝土与坡道混凝土同时浇筑。 面板：18厚木胶板 次龙骨：50100木方子，间距250mm 主龙骨：钢管，间距900mm3.1.7楼梯及踏步模板设计： 面板：
9、18厚木模板 次龙骨：50100木方子，间距250mm 主龙骨：钢管，间距900mm踏步板：楼梯踏步采用18厚木模板及50100木方子（间距250mm）制作。.3.2 0.00以上模板设计3.2.1墙体模板：墙体采用木模板时，同地下室墙体。 3.2.2柱子模板设计：选用木模板。设计如下：面板次龙骨规格及间距柱箍规格及间距穿柱螺栓18厚多层板50100木方（立放）间距200定型柱箍，间距600无柱加固方法及支模方法同地下室。3.2.3梁、顶板模板设计直线梁及顶板模板同地下室。3.2.4楼梯模板及踏步模板设计：直楼梯：面 板：18厚木模板次龙骨：50100木方子，间距250mm主龙骨：钢管，间距9
10、00mm踏步板：楼梯踏步采用18厚木模板及50100木方子（间距250mm）制作。3.2.5门窗洞口、预留洞口模板设计：施工方法同地下室。四、 模板的现场制作及加工：4.1模板板： 为保证混凝土施工后表面平整，并能够达到清水混凝土的质量要求，对模板的加工制作按如下要求控制：模板的配置设专人负责。板材下料应尺寸准确，下料后应及时刷封边漆，板成型后截面尺寸偏差应控制在2mm以内。弧形模板下料之前应先放出模板大样，方可下料制作。墙梁柱模板的小龙骨应刨平刨直后方可使用，板面拼缝高低差应控制在1mm以内。配置好的模板应在反面编号并写明规格，分别堆放保管，以免错用。使用后的模板应及时清理维修，以备下次使用
11、。五、模板的存放模板的存放要按照施工现场平面布置图的规划进行存放，地面要进行硬化。六、 模板的安装6.1模板安装的一般要求组合模板安装前应对板面、边肋进行调整，平整度误差应控制在2mm以内，板与板之间缝隙应严密。模板之间采用“U”型卡连接，间距200mm。为保证模板的整体刚度，采用勾头螺栓和“3”形扣件，将内愣与模板连接。外愣采用M16对拉螺栓和每侧2个“3” 形扣件对拉。外墙、边梁、边柱对拉螺栓采用止水螺栓，室内内墙、梁、柱（包括地梁）对拉螺栓加内径为18mm的套管。胶合板材下料尺寸准确，下料后应及时刷封边漆，板与板之间采用硬拼缝连接，为防止漏浆，可在板面拼缝处贴一层透明胶带，板与混凝土缝隙
12、采用海绵条封堵。模板安装前应弹出模板就位线及检查线，以保证模板安装的准确性。模板成型后截面尺寸偏差应控制在2mm，梁起拱为：梁长超过8m时为梁净跨的3，梁长为48m时为梁净跨的2.5，板起拱为：板长超过8m时为12mm，板长为48m时为6mm。顶板、梁起拱见下图。柱梁交接处应先支柱侧模，确保柱截面尺寸准确、方正，经检查后才可支梁侧模板。安装完模板后，应拉通线调整模板，检查模板标高、截面尺寸、平整度、垂直度，确认合格后方可进行下道工序。.墙体、框架柱混凝土浇筑时比板底、框架梁底高出20mm，拆模后及时剔除浮浆，故支模时应考虑浮浆层厚度20mm。支梁底、顶板模时，将模板的边和柱、墙相交，以保证阴角
13、顺直；墙体上有梁时预留梁窝，两侧用18厚多层板封堵。为保证混凝土面洁净、减少漏浆，在阴阳角模、根部、顶板与墙面接缝处等均需贴海绵条，预防缝隙漏浆。海绵条应贴在模板上。混凝土浇注速度对模板侧压力影响较大，施工中混凝土应分层浇筑，浇筑速度小于2米/小时。拆模时不得使用大锤，以防止模板碰撞混凝土棱角开裂，拆除困难时，可以用撬杠从底部轻撬动拆模。把模板板面清理应做为模板工程中的一道主要工序，模板拆除后及时进行清理，清理干净后涂刷油质脱模剂。6.2墙体模板施工：工艺流程：楼层放线验线墙筋绑扎设备管线、洞口预留预埋自检隐检交接检模板（拼装模板）吊运至工作面拉杆、斜撑合模调整穿墙螺栓自检预检交接检浇筑砼时钢
