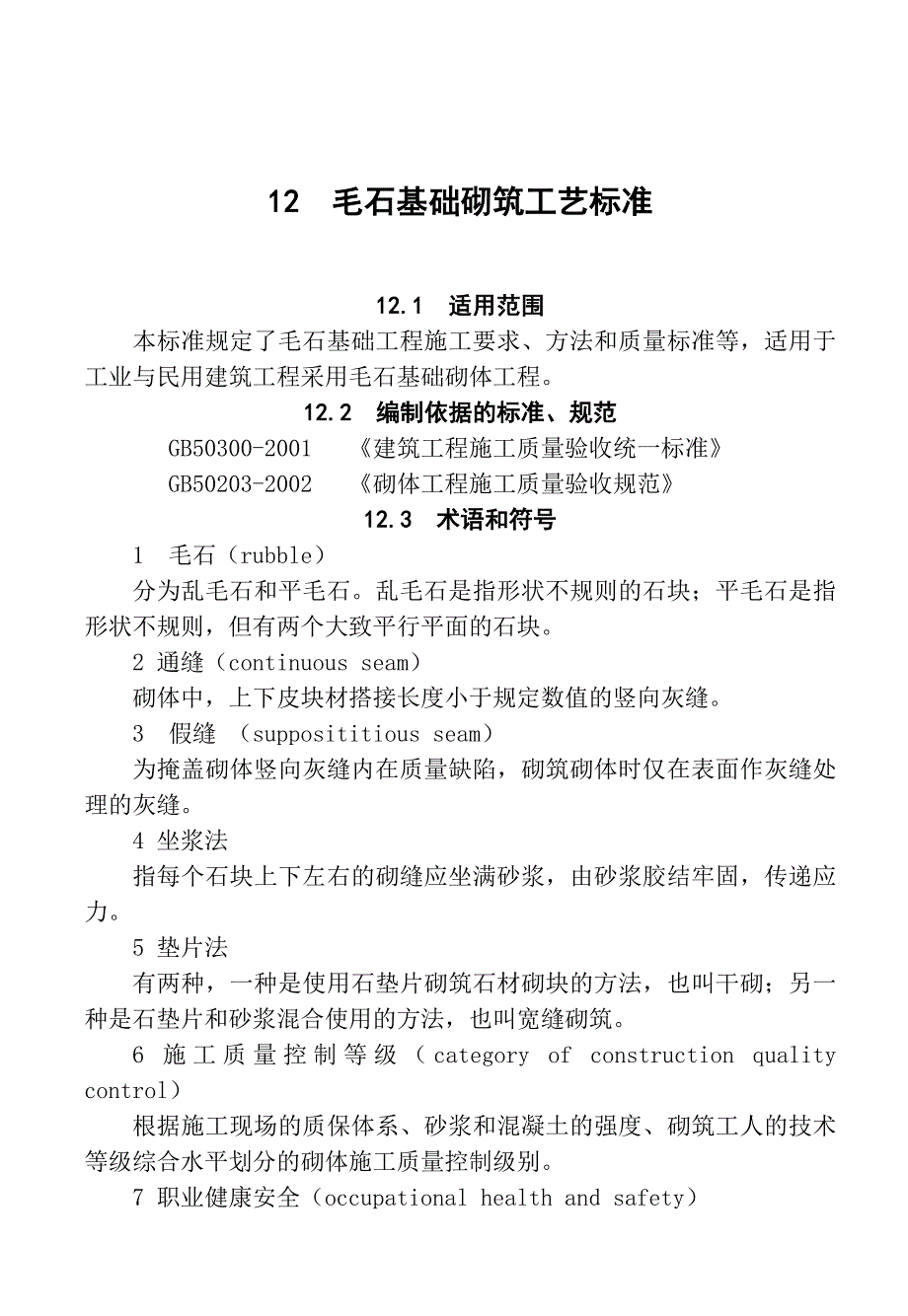

1、12 毛石基础砌筑工艺标准12.1 适用范围本标准规定了毛石基础工程施工要求、方法和质量标准等，适用于工业与民用建筑工程采用毛石基础砌体工程。12.2 编制依据的标准、规范GB50300-2001 建筑工程施工质量验收统一标准GB50203-2002 砌体工程施工质量验收规范12.3 术语和符号1 毛石（rubble）分为乱毛石和平毛石。乱毛石是指形状不规则的石块；平毛石是指形状不规则，但有两个大致平行平面的石块。2 通缝（continuous seam）砌体中，上下皮块材搭接长度小于规定数值的竖向灰缝。3 假缝 （supposititious seam）为掩盖砌体竖向灰缝内在质量缺陷，砌筑砌

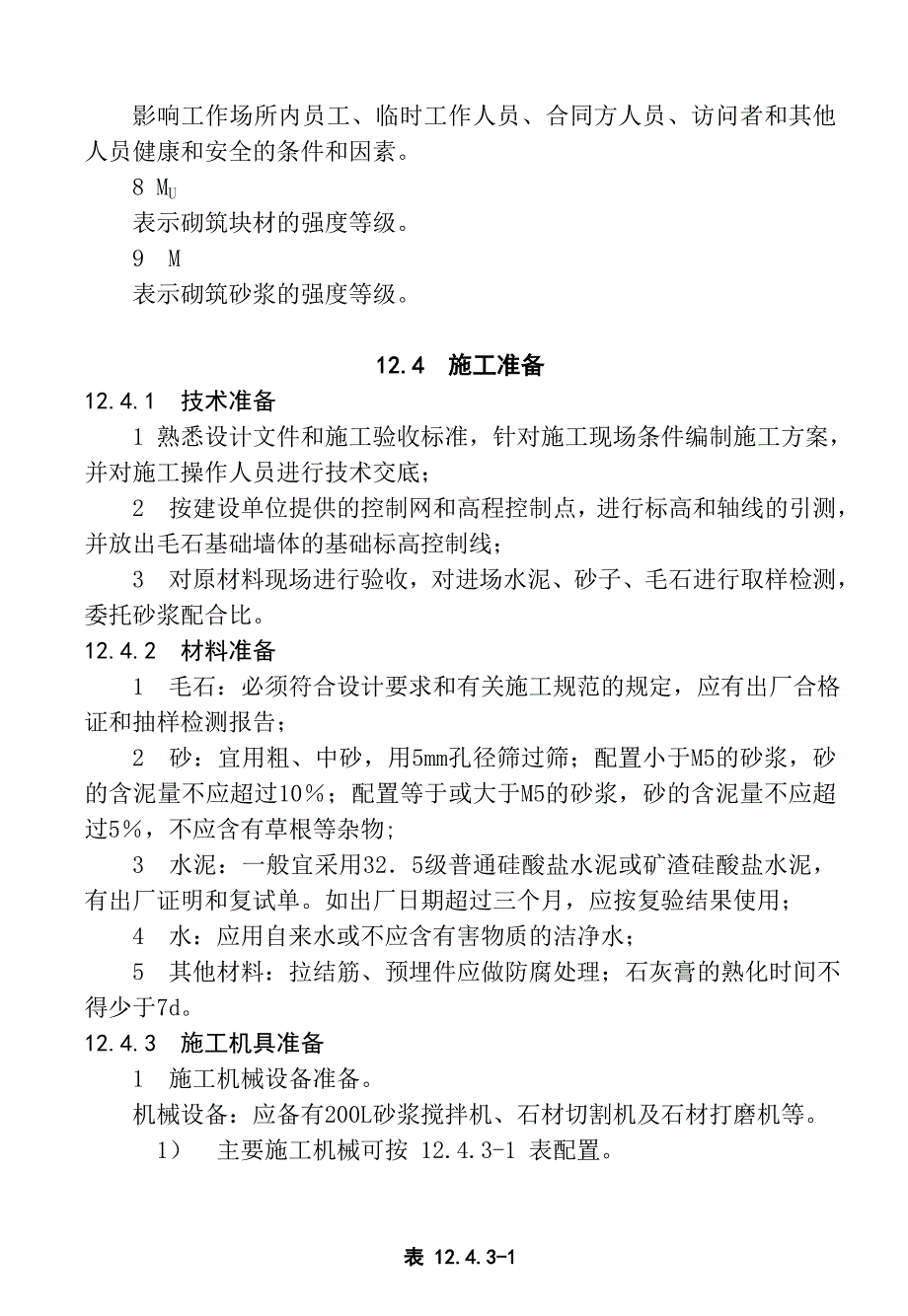

2、体时仅在表面作灰缝处理的灰缝。4 坐浆法指每个石块上下左右的砌缝应坐满砂浆，由砂浆胶结牢固，传递应力。5 垫片法有两种，一种是使用石垫片砌筑石材砌块的方法，也叫干砌；另一种是石垫片和砂浆混合使用的方法，也叫宽缝砌筑。6 施工质量控制等级（category of construction quality control）根据施工现场的质保体系、砂浆和混凝土的强度、砌筑工人的技术等级综合水平划分的砌体施工质量控制级别。7 职业健康安全（occupational health and safety）影响工作场所内员工、临时工作人员、合同方人员、访问者和其他人员健康和安全的条件和因素。8 MU表示砌筑
3、块材的强度等级。9 M表示砌筑砂浆的强度等级。12.4 施工准备12.4.1 技术准备1 熟悉设计文件和施工验收标准，针对施工现场条件编制施工方案，并对施工操作人员进行技术交底；2 按建设单位提供的控制网和高程控制点，进行标高和轴线的引测，并放出毛石基础墙体的基础标高控制线；3 对原材料现场进行验收，对进场水泥、砂子、毛石进行取样检测，委托砂浆配合比。12.4.2 材料准备1 毛石：必须符合设计要求和有关施工规范的规定，应有出厂合格证和抽样检测报告；2 砂：宜用粗、中砂，用5mm孔径筛过筛；配置小于M5的砂浆，砂的含泥量不应超过10；配置等于或大于M5的砂浆，砂的含泥量不应超过5，不应含有草根

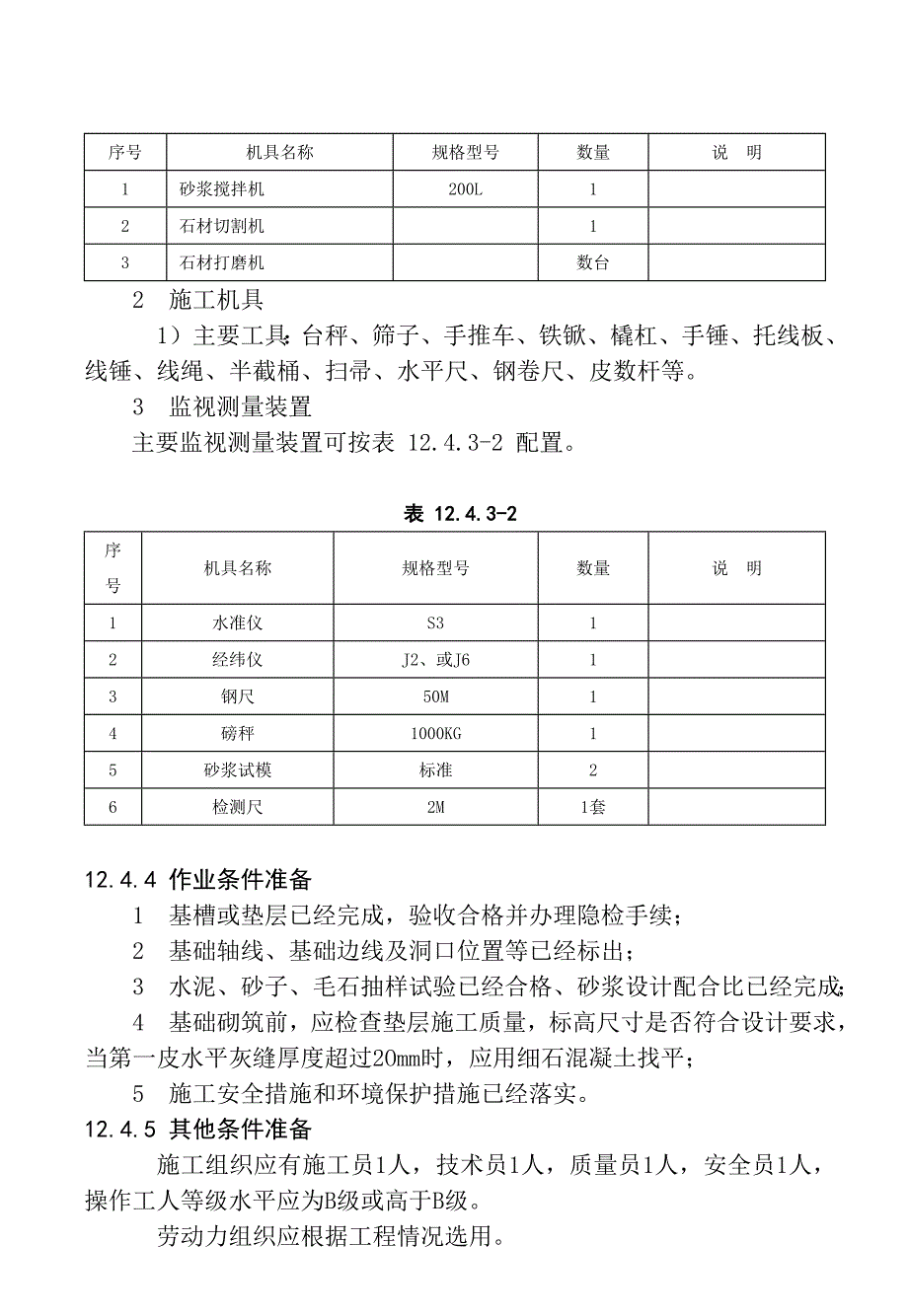

4、等杂物;3 水泥：一般宜采用325级普通硅酸盐水泥或矿渣硅酸盐水泥，有出厂证明和复试单。如出厂日期超过三个月，应按复验结果使用；4 水：应用自来水或不应含有害物质的洁净水；5 其他材料：拉结筋、预埋件应做防腐处理；石灰膏的熟化时间不得少于7d。12.4.3 施工机具准备1 施工机械设备准备。机械设备：应备有200L砂浆搅拌机、石材切割机及石材打磨机等。1） 主要施工机械可按 12.4.3-1 表配置。表 12.4.3-1序号机具名称规格型号数量说 明1砂浆搅拌机200L12石材切割机13石材打磨机数台2 施工机具1） 主要工具：台秤、筛子、手推车、铁锨、橇杠、手锤、托线板、线锤、线绳、半截桶、
5、扫帚、水平尺、钢卷尺、皮数杆等。3 监视测量装置 主要监视测量装置可按表 12.4.3-2 配置。表 12.4.3-2序号机具名称规格型号数量说 明1水准仪S312经纬仪J2、或J613钢尺50M14磅秤1000KG15砂浆试模标准26检测尺2M1套12.4.4 作业条件准备1 基槽或垫层已经完成，验收合格并办理隐检手续；2 基础轴线、基础边线及洞口位置等已经标出；3 水泥、砂子、毛石抽样试验已经合格、砂浆设计配合比已经完成；4 基础砌筑前，应检查垫层施工质量，标高尺寸是否符合设计要求，当第一皮水平灰缝厚度超过2Omm时，应用细石混凝土找平；5 施工安全措施和环境保护措施已经落实。12.4.5
6、 其他条件准备施工组织应有施工员1人，技术员1人，质量员1人，安全员1人，操作工人等级水平应为B级或高于B级。劳动力组织应根据工程情况选用。12.5 施工工艺12.5.1 工艺流程本工序施工工艺流程（见图12.5.1）图12.5.1 毛石基础砌体施工工艺流程图12.5.2 操作工艺1 砌筑前，应检查基槽(坑)的土质、轴线、尺寸和标高，清除杂物。地基有问题坑时，应由设计单位确定处理方案。放线尺寸的允许偏差应符合表12.5.2-1的规定。表12.5.2-1 放线尺寸的允许偏差长度L、宽度B（M）允许偏差L(或B)30530L(或B)60106090202 根据设置的中心桩放出基础轴线及边线，在两端
7、基础两边抄平立好皮数杆，划出分层砌石高度，标出台阶收分尺寸。3 砌筑砂浆应用机械搅拌；水泥、有机塑化剂和冬期施工掺用的氯盐等的配料精确度应控制在土2以内，其他配料精确度应控制在5以内。拌合时间， 自投料完算起，不得少于90s。4 砂浆应随拌随用。水泥砂浆和水泥混合砂浆必须分别在拌成后3h和4h内使用完毕；如施工期间最高气温超过30，分别必须在拌成后2h和3h内用完。5 毛石砌体的灰缝厚度宜为20mm，砂浆应饱满，石块间较大的空隙应先填塞砂浆后用碎石块嵌实。6 砌筑毛石基础应双面拉准线，见图12.5.22。图12.522 毛石基础砌筑及拉线7 基底标高不同时，应从低处砌起，并由高处向低处搭砌。当
8、设计无要求时，搭接长度不应小于基础扩大部分的高度。8 砌第一皮毛石时，应选用有较大平面的石块，先在基坑底铺设砂浆，再将毛石砌上，并使毛石的大面向下,应分层卧砌，并应上下错缝，内外搭砌。9 毛石基础每0.7m2设置一块拉结石，上下两皮拉结石的位置应错开，立面砌成梅花形。拉结石宽度：如基础宽度等于或小于400mm，拉结石宽度应与基础宽度相等；如基础宽度大于400mm，可用两块拉结石内外搭接，搭接长度不应小于150mm，且其中一块长度不应小于基础宽度的23。10 阶梯形毛石基础，上阶的石块应至少压砌下阶石块的l2，见图12.5.23。图12.5.23 毛石基础搭砌 11 毛石基础最上一皮，宜选用较大
9、的平毛石砌筑。转角处、交接处和洞口处应选用较大的平毛石砌筑。12 毛石基础转角处和交接处应同时砌起，如不能同时砌起又必须留槎时，应留成斜搓，斜槎长度应不小于斜槎高度，继续砌时应将斜槎面清理干净，浇水湿润。13 毛石基础每个工作日砌筑高度不得超过1.2m；当超过1.2m时，应搭设脚手架。14 夏季施工时，对刚砌完的砌体，应浇水湿润并用草袋覆盖养护57d。毛石基础全部砌完，要及时在基础两边均匀分层回填土，分层夯实。12.5.3 关键要求1 材料的关键要求1） 基础毛石应质地坚硬，无风化剥落和裂纹，无细长扁薄和尖锥、有水锈的石块，毛石应呈块状，其中部厚度不宜小于150mm；2） 水泥、砂子、外加剂等
10、必须按批量经过复试合格尚应有材料主要性能的进场复验报告。2 技术的关键要求1） 编制施工方案要求要针对施工现场条件，技术要先进合理。2） 严格控制原材料和砂浆配合比，测定砂子的含水率，计算砌筑砂浆施工配合比，并严格材料计量，以保证砌筑砂浆强度。3） 基础墙砌筑时应注意分层搭砌，留槎不得留直槎。4） 皮数杆制作应清楚、明确。5） 认真做好基础的技术复核工作，将误差严格控制在允许偏差的范围之内。3 质量关键要求1） 石材及砂浆强度等级必须符合设计要求；2） 砂浆饱满度不应小于80；3） 毛石基础砌筑应分层分皮砌筑,严禁采用先砌外皮后填中心的砌法。12.5.4 季节性施工要求1 雨期施工措施1） 基
11、础施工时应设排水沟，防止基槽泡水。2） 每天砌筑高度不宜超过1.2m，下班收工时应覆盖砌体上表面。2 冬期施工措施1） 进入冬期施工，应制定冬期施工方案，派专人负责测量温度。宜采用掺盐砂浆法或掺外加剂砂浆法施工，掺盐（外加剂）量应符合冬期施工技术措施规定，。2） 材料宜采用普通硅酸盐水泥，拌制砂浆用砂，不得含有冰块和大于lOmm的冻结块，石灰膏等应防止受冻。拌合砂浆宜采用两步投料法，水的温度不得超过80，砂的温度不得超过40，砂浆使用时的温度应在十5以上。3） 在砌筑前，应清除石块表面的污物、冰霜，遭水浸冻的石块不得使用。4） 基土无冻胀性时，基础可在冻结的地基上砌筑；基土有冻胀性时，应在未冻
12、的地基上砌筑；在施工期间和回填土前，均应防止地基遭受冻结，5）采用掺盐砂浆法施工时，宜将砂浆强度等级按常温施工的强度等级提高一级。12.6 质量标准12.6.1 主控项目1 石材及砂浆强度等级必须符合设计要求，检查石材试验报告。2 砂浆饱满度不应小于80。观察检查，每步架不少于1处。3 石砌体的轴线位置允许偏差应符合表 1.6.1 的要求。毛石基础轴线位置允许偏差 表 12.6.1 项 次项 目允许偏差检 验 方 法1轴线偏差20用经纬仪和尺检查，或用其他测量仪器检查12.6.2 一般项目1 毛石砌体的一般尺寸允许偏差应符合表 12.6.2 的要求；毛石砌体的一般尺寸允许偏差 表 12.6.2
13、 项 次项 目允许偏差检 验 方 法1基础顶面标高25用水准仪和尺检查2砌体厚度30用尺检查2 石砌体的组砌形式应符合下列规定：1） 内外搭砌，上下错缝，拉结石、丁砌石交错设置；2） 毛石墙拉结石每0.7m2墙面不应少于l块。 12.7 成品保护12.7.1 基础回填土应在两侧同时进行，防止侧回填填土夯实将墙挤压变形，严禁回填土采取不分层夯实。12.7.2 埋设在基础内的暖卫、电气管线，应注意保护，不得随意碰撞、折改或损坏。12.7.3 对己砌好的基础，应注意加强保护。12.8 应注意质量的问题12.8.1 毛石基础工程应对对石材质量加强验收，对石材表面水锈污染应提前处理，棱角加强保护。12.
14、8.2 拌制砂浆应按砂浆配合比控制，不应采用体积比。砌好基础应加强砌体养护。12.8.3 砌好的石砌体当需移动时，要重新座砂浆。12.8.4 基础工程常见质量通病见附录A12.9 环保及安全措施12.9.1 环保措施1 防大气污染措施1） 施工现场临时道路，应派专人洒水，减少道路扬尘。2） 水泥、石灰粉及其他易飞扬的细颗粒散状材料应尽量安排库内存放，库房内宜安装有除尘措施的排风机。运输和卸运时防止遗洒，以减少扬尘；3） 使用生石灰时城区内应尽量使用袋装石灰粉，卸运适当洒水，减少扬尘。2 防水污染措施搅拌机清洗须设置沉淀池，废水必须排入沉淀池内，经过二次沉淀后，回收再用或排入市政污水管线。3 防噪声污染措施1） 各种机械尽量设置机械棚。2） 合理安排作业时间。12.9.2 安全措施1 施工现场必须按规定进行三级配电两级保护，用电设备实行“一机一闸一漏一箱”。2 机械必须专人操作。3 基槽、坑、沟较深时，必须设置专用爬梯或坡道；
