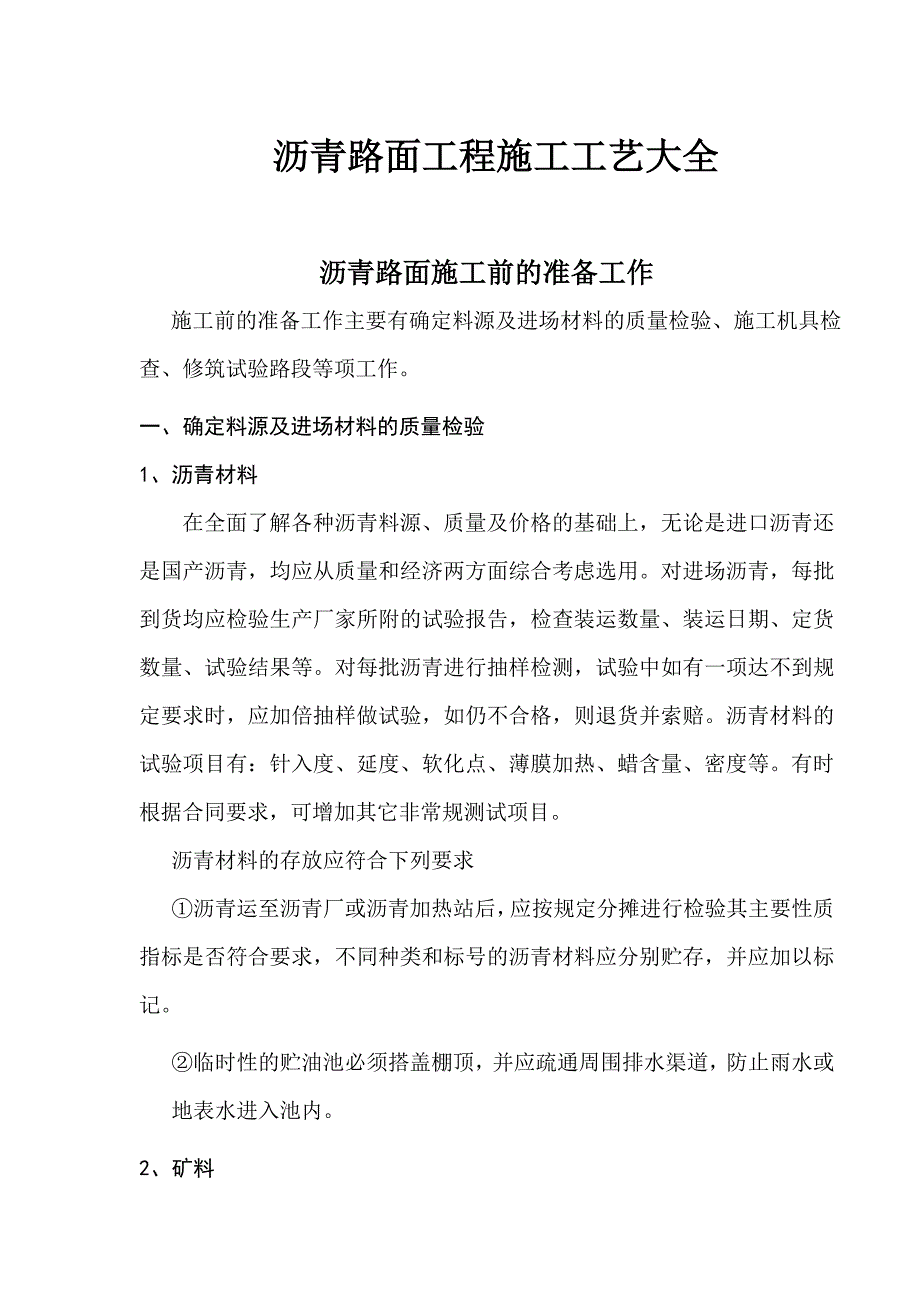

1、沥青路面工程施工工艺大全沥青路面施工前的准备工作 施工前的准备工作主要有确定料源及进场材料的质量检验、施工机具检查、修筑试验路段等项工作。一、确定料源及进场材料的质量检验1、沥青材料 在全面了解各种沥青料源、质量及价格的基础上，无论是进口沥青还是国产沥青，均应从质量和经济两方面综合考虑选用。对进场沥青，每批到货均应检验生产厂家所附的试验报告，检查装运数量、装运日期、定货数量、试验结果等。对每批沥青进行抽样检测，试验中如有一项达不到规定要求时，应加倍抽样做试验，如仍不合格，则退货并索赔。沥青材料的试验项目有：针入度、延度、软化点、薄膜加热、蜡含量、密度等。有时根据合同要求，可增加其它非常规测试项

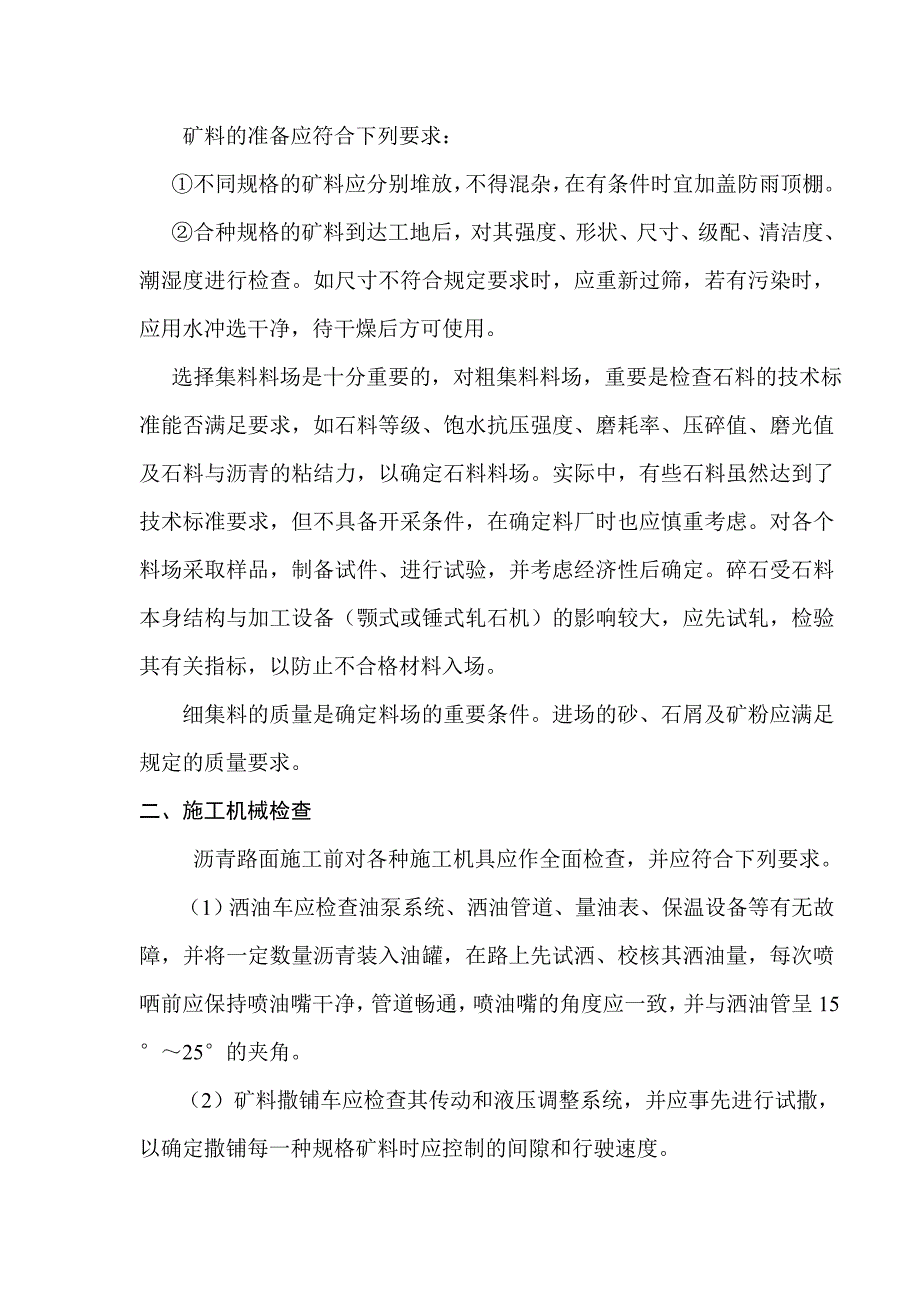

2、目。 沥青材料的存放应符合下列要求沥青运至沥青厂或沥青加热站后，应按规定分摊进行检验其主要性质指标是否符合要求，不同种类和标号的沥青材料应分别贮存，并应加以标记。临时性的贮油池必须搭盖棚顶，并应疏通周围排水渠道，防止雨水或地表水进入池内。2、矿料 矿料的准备应符合下列要求：不同规格的矿料应分别堆放，不得混杂，在有条件时宜加盖防雨顶棚。合种规格的矿料到达工地后，对其强度、形状、尺寸、级配、清洁度、潮湿度进行检查。如尺寸不符合规定要求时，应重新过筛，若有污染时，应用水冲选干净，待干燥后方可使用。 选择集料料场是十分重要的，对粗集料料场，重要是检查石料的技术标准能否满足要求，如石料等级、饱水抗压强度
3、、磨耗率、压碎值、磨光值及石料与沥青的粘结力，以确定石料料场。实际中，有些石料虽然达到了技术标准要求，但不具备开采条件，在确定料厂时也应慎重考虑。对各个料场采取样品，制备试件、进行试验，并考虑经济性后确定。碎石受石料本身结构与加工设备（颚式或锤式轧石机）的影响较大，应先试轧，检验其有关指标，以防止不合格材料入场。 细集料的质量是确定料场的重要条件。进场的砂、石屑及矿粉应满足规定的质量要求。二、施工机械检查 沥青路面施工前对各种施工机具应作全面检查，并应符合下列要求。（1）洒油车应检查油泵系统、洒油管道、量油表、保温设备等有无故障，并将一定数量沥青装入油罐，在路上先试洒、校核其洒油量，每次喷哂前

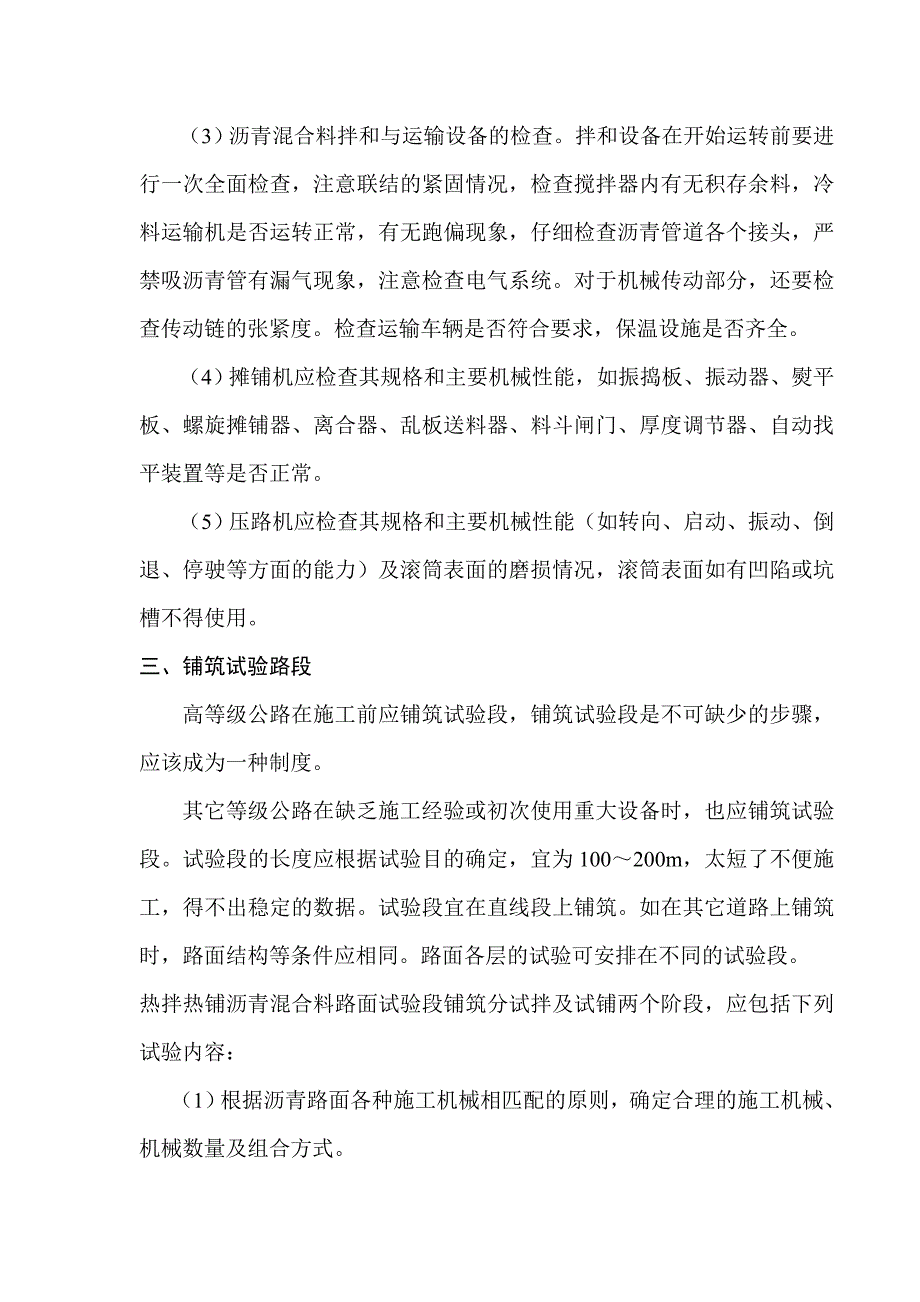

4、应保持喷油嘴干净，管道畅通，喷油嘴的角度应一致，并与洒油管呈1525的夹角。（2）矿料撒铺车应检查其传动和液压调整系统，并应事先进行试撒，以确定撒铺每一种规格矿料时应控制的间隙和行驶速度。（3）沥青混合料拌和与运输设备的检查。拌和设备在开始运转前要进行一次全面检查，注意联结的紧固情况，检查搅拌器内有无积存余料，冷料运输机是否运转正常，有无跑偏现象，仔细检查沥青管道各个接头，严禁吸沥青管有漏气现象，注意检查电气系统。对于机械传动部分，还要检查传动链的张紧度。检查运输车辆是否符合要求，保温设施是否齐全。（4）摊铺机应检查其规格和主要机械性能，如振捣板、振动器、熨平板、螺旋摊铺器、离合器、乱板送料器
5、、料斗闸门、厚度调节器、自动找平装置等是否正常。（5）压路机应检查其规格和主要机械性能（如转向、启动、振动、倒退、停驶等方面的能力）及滚筒表面的磨损情况，滚筒表面如有凹陷或坑槽不得使用。三、铺筑试验路段 高等级公路在施工前应铺筑试验段，铺筑试验段是不可缺少的步骤，应该成为一种制度。 其它等级公路在缺乏施工经验或初次使用重大设备时，也应铺筑试验段。试验段的长度应根据试验目的确定，宜为100200m，太短了不便施工，得不出稳定的数据。试验段宜在直线段上铺筑。如在其它道路上铺筑时，路面结构等条件应相同。路面各层的试验可安排在不同的试验段。热拌热铺沥青混合料路面试验段铺筑分试拌及试铺两个阶段，应包括下
6、列试验内容：（1）根据沥青路面各种施工机械相匹配的原则，确定合理的施工机械、机械数量及组合方式。（2）通过试拌确定拌和机的上料速度、拌和数量与时间、拌和温度等操作工艺。（3）通过试铺确定以下各项：透层沥青的标号与用量、喷洒方式、喷洒温度；摊铺机的摊铺温度、摊铺速度、摊铺宽度、自动找平方式等操作工艺；压路机的压实顺序、碾压温度、碾压速度及碾压遍数等压实工艺；确定松铺系数、接缝施工方法等。（4）验证沥青混合料配合比设计结果，提出生产用的矿料配比和沥青用量。（5）建立用钻孔法及核子密度仪法测定密实度的对比关系。确定粗粒式沥青混凝土或沥青碎石面层的压实标准密度。（6）确定施工产量及作业段的长度，制订施
7、工进度计划。（7）全面检查材料及施工质量。（8）确定施工组织及管理体系、人员、通迅联络及指挥方式。在试验段的铺筑过程中，施工单位应认真做好记录分析，监理工程师或工程质量监督部门应监督、检查试验段的施工质量，及时与施工单位商定有关结果。铺筑结束后，施工单位应就各项试验内容提出试验总结报告，并取得主管部门的批复，作为施工依据。封层施工1、材料 (1)沥青：封层沥青采用乳化沥青PC2、PA2。制作乳化沥青的沥青材料要求：凡在施工现场生产乳化沥青的，其沥青材料一律采用同底面层相同的沥青（即进口70#沥青）；场外生产的一律采用100#石油沥青。 (2)集料：采用粗集料，其质量应满足封层粗集料技术规范要求
8、。2、施工要求 (1)封层施工前，基层顶面应彻底清扫干净，尤其是桥涵、通道面上，一定要清除灰浆等各种杂物，保持清洁，并保持适宜湿度，经监理检查合格并签认评测后进行。清扫最好用清扫机完成，局部要用水冲洗干净。标高的合格率不低于85%，平整度满足要求。 (2)气候条件：洒布沥青材料的气温不能低于15，且是稳定而上升的温度,风速适度，有雾或下雨不应施工。 (3)洒油率及碎石用量：用沥青洒布车一台（性能良好、洒布均匀、洒布量准确），按规定的量洒布沥青，石料宜用撒料机撒布。第一次喷洒浓度为35%的乳化沥青，以加强渗透，乳化沥青用量1.0-1.2kg/m2；C25，3（S）不低于8.5；第二次洒铺浓度50
9、%的乳化沥青，用量1.0-1.2kg/m2；C25，5（S）不低于13。两次间隔时间以第一次洒布的乳化沥青破乳不粘轮胎为宜，第二次洒布乳化沥青破乳后应立即撒铺碎石，碎石用量4-5m3/1000m2，碎石覆盖率80%左右，其粒径3-8mm，并用轻型压路机碾压1-2遍，乳化沥青洒布温度应不低于50。第一次洒布后，应严格控制一切车辆的通行，第二次及撒铺碎石后,应严格按照JTJ03494公路沥青路面技术规范的要求执行。水泥碎石处于7天养生期内则禁止一切车辆通行，即使超出7天养生期也应控制交通，禁止非施工车辆通行，同时保证不对封层造成各种污染。3、质量检查和验收 水泥碎石施工完成后，应立即组织质量检查和
10、验收，处理质量缺陷，对合格的水泥碎石基层可在施工完毕的2-5天内进行封层的施工，完成封层的水泥碎石基层可停止洒水养生。沥青表面处治路面1施工程序层铺法沥青表面处治施工，有先油后料和先料后油两种方法，其中以前者使用较多，现以三层式为例说明其工艺程序。三层式沥青表面处治路面施工程序为：备料 清扫基层、放样和安装路缘石 浇洒透层沥青 洒布第一次沥青 撒铺第一次矿料 碾压 洒布第二层沥青 铺撒第二层矿料 碾压 洒布第三层沥青 铺撒第三层沥青 碾压 初期养护。单层式和双层式沥青表面处治的施工程序与三层式相同，仅需相应地减少两次或一次洒布沥青、铺撒矿料与碾压工序。1） 路面附属物的处理（1）路缘石。城市道
11、路的侧石（立式路缘石）、平石（卧式路缘石）和公路缘石（卧式路缘石）统称路缘石。侧石是指在城市道路中人行道或绿化带高出路面时，为保护和支承边缘用的立式路缘石；平石是指在城市道路中紧接侧石及路面边缘处，为起排水和保护路边用的卧式路缘石；缘石是指在公路上为使路面与路肩分界和保持路边用的卧式路缘石。路缘石应有足够的强度，抗风化和耐磨耗的能力，其表面应平整、无脱皮现象。外路缘石有水泥混凝土、条石、块石等，应根据要求和条件选用。水泥混凝土路缘石持久变形尺寸（长、宽、高）偏差不得超过5mm，外露面缺边、缺角长度不得大于20mm，并不得多于一处。路缘石的施工应符合下列要求； 路缘石应在沥青面层施工前铺砌； 路
12、缘石基础要坚固、稳定，可采用水泥砂、石灰稳定土、石灰稳定工业废渣（土）以及砂砾等作为基础； 石料或水泥混凝土路缘石铺砌后宜用水泥砂浆勾缝； 公路路缘石铺砌后应及时回填或采取其它保护措施。（2）雨水进出口。雨水进水口可分侧立式、平卧式两种。侧立式应设置在侧石的位置，平卧式应设置在平石的位置。平卧式进水口盖座外边缘与侧石边距离不得大于5cm，并不得伸进侧石的边线。（3）检查井。检查井包括雨水、污水、给水、煤气、电话、电缆等附属设施的检查井。检查井应在路面施工前安装，并经一定时间养护，待水泥砂浆硬化后才可铺筑路面。检查井盖板底座应铺砌牢固，四周应仔细夯实，盖板顶面标高应与路面标高一致。2） 清扫基层
13、在表面处治层施工前，应将路面基层清扫干净，使基层矿料大部分外露，并保持干燥。对有坑槽、不平整的路段应先修补和整平，若基层整体强度不足，则应先予补强。3） 浇洒透层沥青透层是为使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的的透入基层表面的薄层。沥青路面的级配砂砾、级配碎石基层及水泥、石灰、粉煤灰等无机结合料稳定土或粒料的半刚性基层上必须浇洒透层沥青。透层沥青宜采用慢裂的洒布型乳化沥青，也可采用中、慢凝液体石油沥青或煤沥青。透层沥青的稠度宜通过试洒确定，表面致密的半刚性基层宜采作渗透性好的较稀的透层沥青，级配砂砾、级配碎石等粒料基层宜采用较稠的透层沥青。各种透层
14、沥青的品种和用量可按下表选定。沥青路面透层及粘层材料的规格与用量用途乳化沥青规格煤沥青规格用量(L/m2)规格用量(L/m2)规格用量(L/m2)透层粒料基层PC2PA21.11.6AL(M)1(2)AL(S)1(2)0.91.2T-1T-21.01.3半刚性基层PC2PA20.71.1AL(M)1(2)AL(S)1(2)0.61.0T-1T-20.71.0粘层沥青层PC3PA30.30.6AL(R)1(2)AL(M)1(2)0.30.5T-3、T-4T-50.30.6水泥混凝土PC3PA30.30.5AL(R)1(2)AL(M)1(2)0.20.4T-3、T-4T-50.30.5透层应紧接在
15、基层施工结束表面稍干后浇洒。当基层完工后时间较长，表面过分干燥时，应在基层表面少量洒水，并待表面稍干后浇洒透层沥青。透层沥青应采用沥表洒布车喷洒，当用于表面处治或贯入式路面喷洒沥青的喷嘴不能保证喷洒均匀时，应更换喷嘴。在浇洒透层沥青时还应注意以下事项：浇洒透层前，路面应清扫干净，对路缘石及人工构造物应适当防护，以防污染；透层沥青洒布后应不致流淌，渗透入基层一定深度不得在表面形成油膜；如遇大风或即将降雨时，不得浇洒透层沥青；气温低于10时，不宜浇洒透层沥青； 应按设计的沥青用量一次浇洒均匀,当有遗漏时,应用人工补洒； 浇洒透层沥青后，严禁车辆、行人通过； 在铺筑沥青面层前，若局部地方尚有多余的透层沥青未渗入基层时，应予清除。在无机结合料稳定半刚性基层上浇洒透层沥青后，应立即撒布用量为23m3/km2的石屑或粗砂。在无结合料
