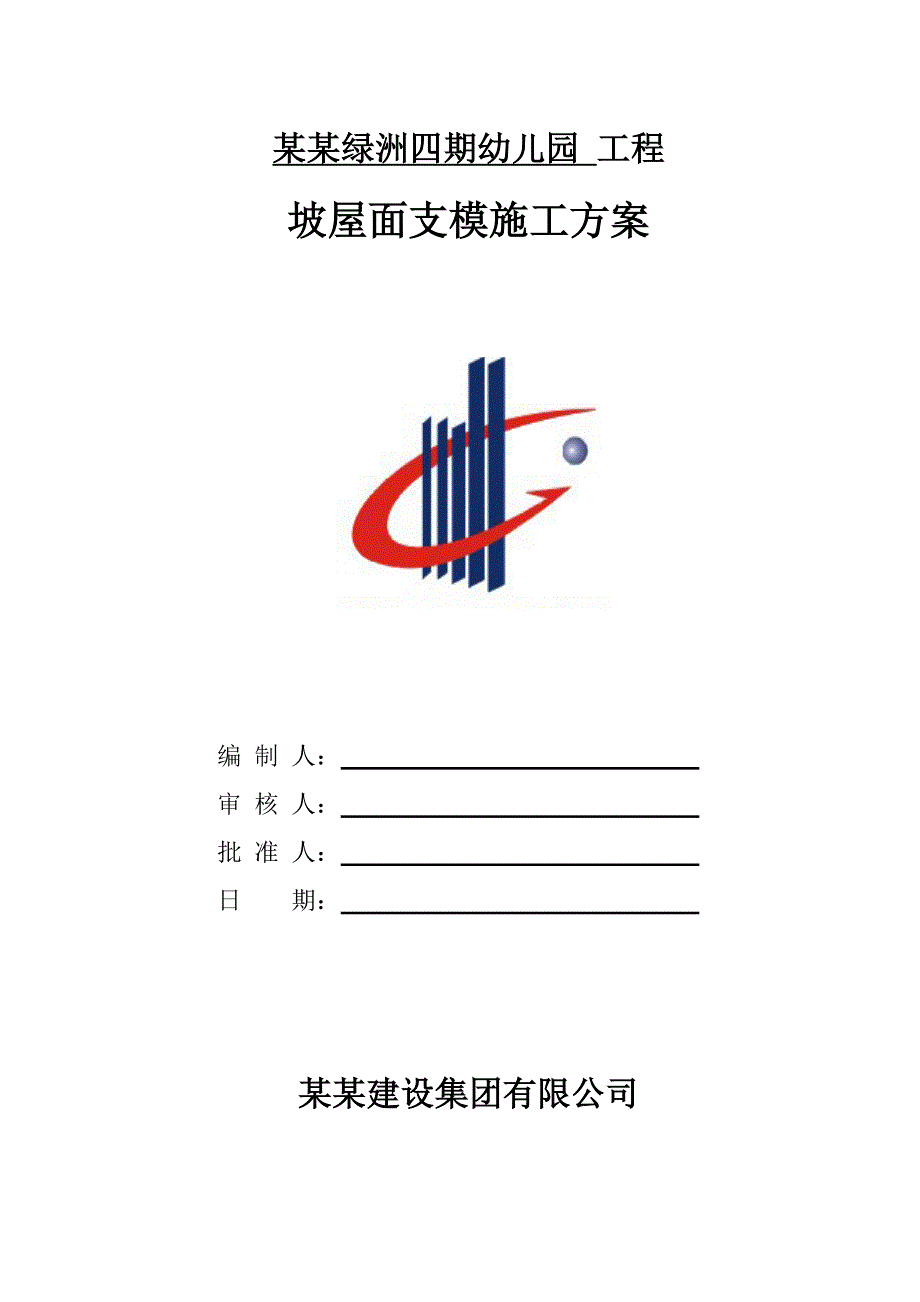

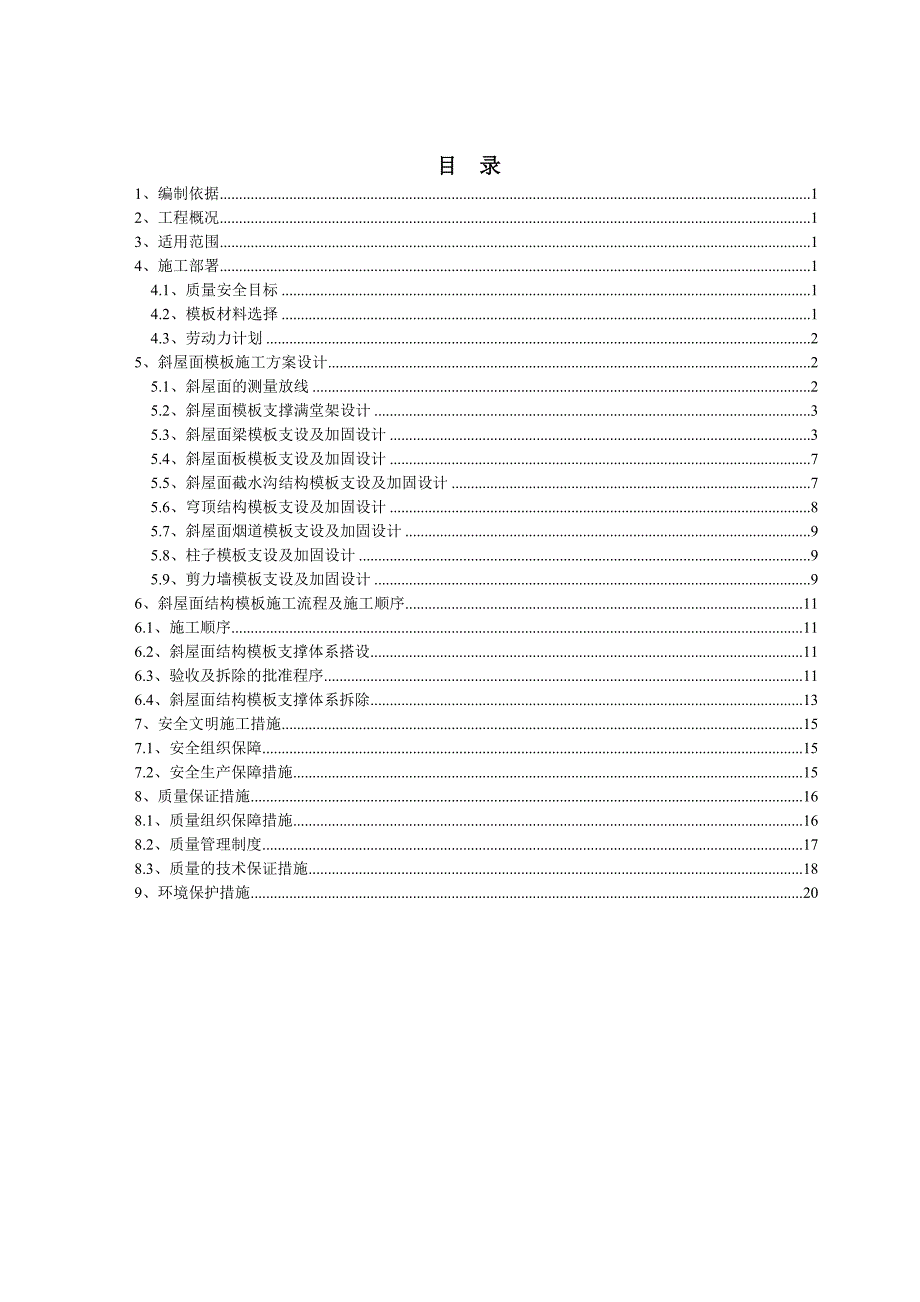

1、某某绿洲四期幼儿园 工程坡屋面支模施工方案编 制 人： 审 核 人： 批 准 人： 日 期： 某某建设集团有限公司目 录1、编制依据12、工程概况13、适用范围14、施工部署14.1、质量安全目标14.2、模板材料选择14.3、劳动力计划25、斜屋面模板施工方案设计25.1、斜屋面的测量放线25.2、斜屋面模板支撑满堂架设计35.3、斜屋面梁模板支设及加固设计35.4、斜屋面板模板支设及加固设计75.5、斜屋面截水沟结构模板支设及加固设计75.6、穹顶结构模板支设及加固设计85.7、斜屋面烟道模板支设及加固设计95.8、柱子模板支设及加固设计95.9、剪力墙模板支设及加固设计96、斜屋面结构模

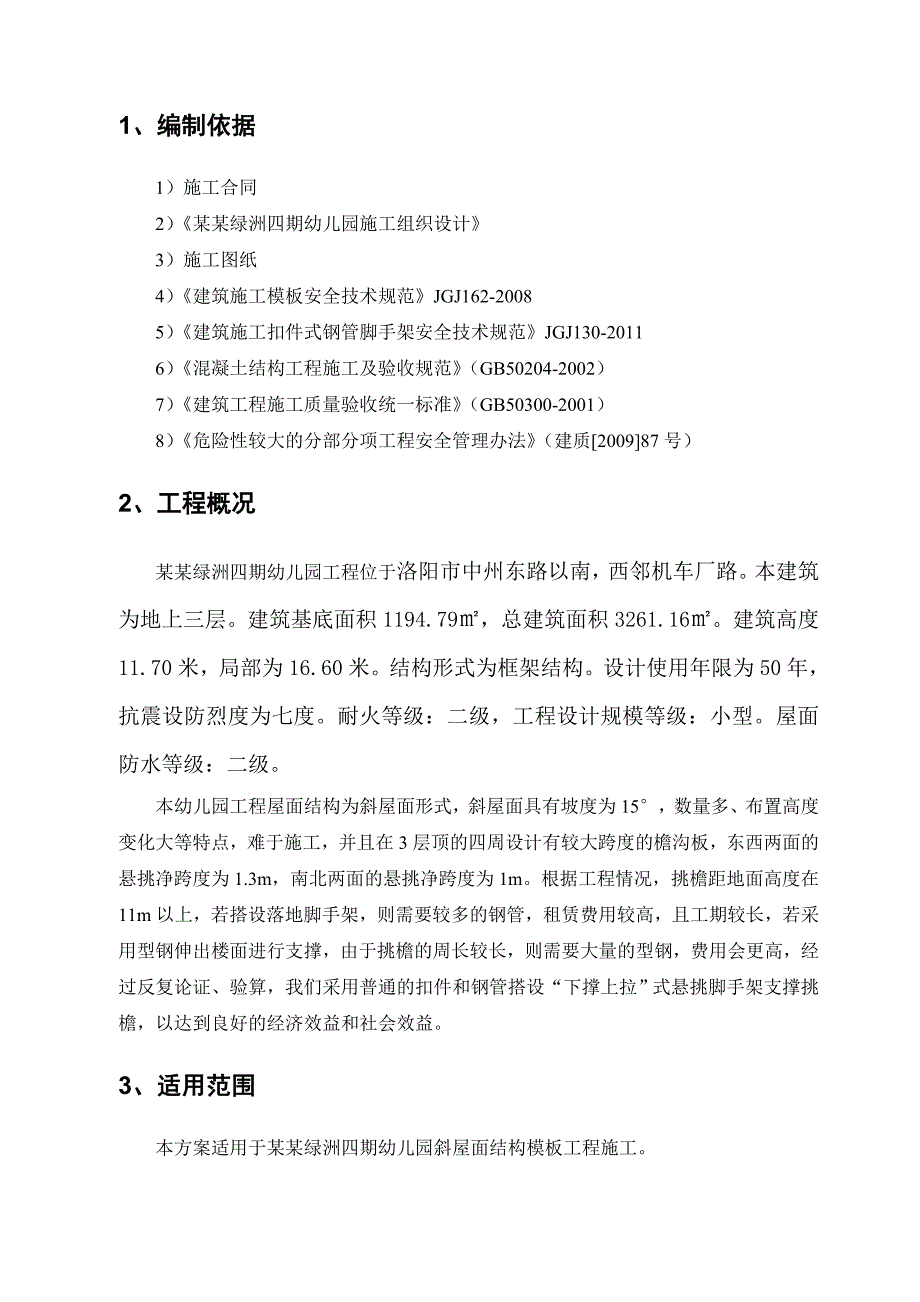

2、板施工流程及施工顺序116.1、施工顺序116.2、斜屋面结构模板支撑体系搭设116.3、验收及拆除的批准程序116.4、斜屋面结构模板支撑体系拆除137、安全文明施工措施157.1、安全组织保障157.2、安全生产保障措施158、质量保证措施168.1、质量组织保障措施168.2、质量管理制度178.3、质量的技术保证措施189、环境保护措施201、编制依据1）施工合同2）某某绿洲四期幼儿园施工组织设计3）施工图纸4）建筑施工模板安全技术规范JGJ162-2008 5）建筑施工扣件式钢管脚手架安全技术规范JGJ130-20116）混凝土结构工程施工及验收规范（GB50204-2002）7）建
3、筑工程施工质量验收统一标准（GB50300-2001）8）危险性较大的分部分项工程安全管理办法（建质200987号）2、工程概况某某绿洲四期幼儿园工程位于洛阳市中州东路以南，西邻机车厂路。本建筑为地上三层。建筑基底面积1194.79，总建筑面积3261.16。建筑高度11.70米，局部为16.60米。结构形式为框架结构。设计使用年限为50年，抗震设防烈度为七度。耐火等级：二级，工程设计规模等级：小型。屋面防水等级：二级。本幼儿园工程屋面结构为斜屋面形式，斜屋面具有坡度为15，数量多、布置高度变化大等特点，难于施工，并且在3层顶的四周设计有较大跨度的檐沟板，东西两面的悬挑净跨度为1.3m，南北两
4、面的悬挑净跨度为1m。根据工程情况，挑檐距地面高度在11m以上，若搭设落地脚手架，则需要较多的钢管，租赁费用较高，且工期较长，若采用型钢伸出楼面进行支撑，由于挑檐的周长较长，则需要大量的型钢，费用会更高，经过反复论证、验算，我们采用普通的扣件和钢管搭设“下撑上拉”式悬挑脚手架支撑挑檐，以达到良好的经济效益和社会效益。3、适用范围本方案适用于某某绿洲四期幼儿园斜屋面结构模板工程施工。4、施工部署4.1、质量安全目标质量目标：合格。安全目标：杜绝重大伤亡事故、因工伤亡事故。轻伤频率0.6以下。进度目标：严格按照合同工期要求完成施工任务。4.2、模板材料选择某某绿洲模板工程的材料选择如下表所示：名称
5、规格名称规格新层板183091512顶托367001605木枋8050扣件十字扣、对接扣、旋转扣钢管483.0mm高强丝杆12止水丝杆124.3、劳动力计划为了按时完成各个施工计划，社区会所地下室模板施工阶段劳动计划如下表所示：现场施工人员数量职责项目经理1全面组织开展斜屋面模板施工各项工作 技术总工1技术总负责技术员1对现场进行交底、解决施工技术问题施工员3安排每天的施工任务、质量跟踪专业木工100根据施工方案，完成模板支设施工电焊工4配合木工，焊接模板加固措施钢筋外架工35搭设模板支撑满堂架、安全防护架杂工20配合现场施工5、斜屋面模板施工方案设计5.1、斜屋面的测量放线1）在斜屋面结构的
6、模板工程开始施工之前，要求在楼面板上进行控制线、墙柱定位线、墙柱300检查线的投放；同时要求把斜屋面平面布置的轮廓线投放出来。测量员、木工工长、质检员均要求对上述测量放线情况进行跟踪检查，以确保斜屋面轮廓线投放的准确性，进而保证斜屋面结构的模板支设质量。2）根据施工图纸的标高标注情况，计算出斜屋面各个角点的标高数值并标注在斜屋面轮廓线的楼面相应位置上。木工工长、质检员要求对标注在楼板上的斜屋面各个角点完成标高进行一一核实，以便于工人选取合适长度的钢管立杆进行满堂架搭设，进而保证对斜屋面结构模板支设标高的控制。5.2、斜屋面模板支撑满堂架设计1）斜屋面结构模板支撑满堂架立杆布置的搭设顺序为：“先
7、梁墙柱后斜屋面板”。立杆距梁侧、剪力墙边、柱边的间距为350mm。立杆按照不大于1000mm的间距均匀布置，确保水平杆横、纵两个方向拉通设置。立杆离地200mm处两个方向各设置一道水平扫地杆，沿高度方向每隔1.5m米两个方向各设置一道水平拉杆。立杆接长严禁搭接，必须采用对接扣件连接，相邻两立柱的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于500mm，各接头中心距主节点不宜大于步距的1/3。2）在满堂支撑架体外侧周边及内部纵、横向每5m8m，设置由底至顶的连续竖向剪刀撑，剪刀撑宽度为5m8m。剪刀撑杆件底端与地面顶紧，夹角为4560。在竖向剪刀撑顶部交点平面应设置连续水平剪刀撑，当支
8、撑高度超过8m，扫地杆的设置层应设置水平剪刀撑。水平剪刀撑至架体底平面距离与水平剪刀撑间距不宜超过8m。3）立杆伸出顶层水平杆中心线至支撑点的长度a 不应超过500mm。顶托的伸出长度不宜超过300mm。5.3、斜屋面梁模板支设及加固设计斜屋面梁根据梁底标高的变化情况分为水平梁和斜梁两种类型，本方案分别对水平梁和斜梁进行模板支设及加固的设计。1） 斜屋面结构梁截面形式、高度、标高取值规定水平梁截面形式、高度、标高取值参照下图所示：斜梁截面形式、高度、标高取值参照下图所示：斜悬挑斜梁端部截面形式、高度、标高取值参照下图所示：平梁、斜梁相交位置的模板支设2）斜屋面水平梁模板支设及加固设计梁侧立杆距
9、梁侧的距离均为300mm；沿梁两侧立杆搭设水平钢管（水平杆中部加设两根顶托、立杆），用于摆放梁底木枋。梁底木枋垂直于梁长方向按照不大于300mm间距均匀布置；木枋截面尺寸为50mm85mm。梁底、梁侧模板采用18mm厚双面聚酯模板，采用步步紧、木枋以及斜撑板进行加固，禁止采用层板压条加固。注：支撑木枋的水平杆必须加设（防滑扣）保险扣。步步紧距梁端部300mm位置开始设置；步步紧水平间距为600mm。被步步紧夹住的相邻两根木枋相接位置要求采用另一根木枋进行重叠连接。梁两侧的模板采用斜撑板进行加固，斜撑板的水平间距为600mm。2）斜屋面水平梁局部加高位置的模板支设及加固设计斜屋面水平梁与砖砌墙体
10、相交的位置，要求加设500mm高钢筋混凝土结构反坎，宽度及定位同砖砌墙体的宽度及定位。梁侧立杆距梁侧的距离均为300mm；沿梁两侧立杆搭设水平钢管（水平杆中部加设两根顶托、立杆），用于摆放梁底木枋。梁底木枋垂直于梁长方向按照不大于300mm间距均匀布置，木枋截面尺寸为50mm85mm；梁底、梁侧模板采用18mm厚双面聚酯模板。梁侧设置水平木枋，竖向间距不大于300mm均匀布置；外背竖向双肢钢管（间距不大于600mm）及高强丝杆、止水丝杆进行加固（500mm高混凝土结构反坎内穿止水丝杆）。3）斜屋面斜梁模板支设及加固设计梁侧立杆距梁侧的距离均为300mm；在立杆上沿梁短方向搭设水平钢管（水平杆中
11、部加设两根顶托、立杆），用于摆放梁底木枋。梁底木枋平行于梁长方向按照不大于200mm间距（且数量不小于3根）均匀布置；木枋截面尺寸为50mm85mm。梁底、梁侧模板采用18mm厚双面聚酯模板，采用梁夹子进行加固。注：支撑木枋的水平杆必须加设（防滑扣）保险扣。梁夹子距梁端部300mm位置开始设置；步步紧水平间距为600mm。4）斜屋面斜梁局部加高位置的模板支设及加固设计斜屋面斜梁与砖砌墙体相交的位置，要求加设500mm高钢筋混凝土结构反坎，宽度及定位同砖砌墙体的宽度及定位。梁侧立杆距梁侧的距离均为300mm；沿梁两侧立杆搭设水平钢管（水平杆中部加设两根顶托、立杆），用于摆放梁底木枋。梁底木枋垂直
12、于梁长方向按照不大于300mm间距均匀布置，木枋截面尺寸为50mm85mm；梁底、梁侧模板采用18mm厚双面聚酯模板。梁侧设置水平木枋，竖向间距不大于300mm均匀布置；外背竖向双肢钢管（间距不大于600mm）及高强丝杆、止水丝杆进行加固（500mm高混凝土结构反坎内穿止水丝杆）。5.4、斜屋面板模板支设及加固设计斜屋面板下支撑满堂架立杆按照不大于1000mm1000mm的间距进行布置，且确保水平杆纵横两个方向拉通布置。沿水平方向设置水平杆，用于支撑斜屋面模板底木枋。斜屋面板底木枋沿斜屋面坡度方向按照不大于300mm的水平间距均匀布置；木枋截面尺寸为50mm85mm。斜屋面板模板采用18mm厚
13、双面聚酯模板。斜屋面满堂架搭设示意图5.5、斜屋面截水沟结构模板支设及加固设计5.8、柱子模板支设及加固设计中信山语湖C1C2地块（一期）柱子的截面形状为矩形。矩形截面柱子的模板支设均采用散拼模板。柱子模板外的围檩间距设计如下：柱子模板背竖楞为5085木枋，间距300，柱箍采用483.5mm钢管及12的高强螺栓连接，柱箍间距500，柱箍第一道从地下室基础梁面200起。为了保证柱子模板的整体稳定性，沿柱子上中下各设置一道抱箍，抱箍与满堂架采用扣件连接。柱子模板支设示意图6、斜屋面结构模板施工流程及施工顺序6.1、施工顺序测量放线满堂架搭设满堂架剪刀撑搭设梁底模板支设顶板模板支设墙柱模板支设、加固
14、顶板吊模支设、加固自检申请验收结构混凝土浇筑6.2、斜屋面结构模板支撑体系搭设1）斜屋面结构模板支撑体系采用的扣件式钢管脚手架搭设必须满足建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的规定。2）斜屋面结构模板支撑体系搭设之前，应该按本施工组织设计要求进行三级技术交底，并签字确认。3）对扣件、钢管、顶托进行检查验收，严禁使用不合格的扣件、钢管、顶托。4）对各层楼面进行清理干净，不得有杂物。5）楼板面弹设完定位线、控制线、斜屋面轮廓线后，再弹出立杆位置，垫板、立杆安放位置要准确，搭设时可采用逐排和通层搭设的方法，并应随搭随设扫地杆及水平纵横连接杆。6）梁和楼板的模板支撑架体立杆间距、水平杆步距必须按照本方案设计的搭设参数进行搭设布置。7）剪刀撑地搭设必须严格按照本方案设计的搭设参数进行搭设，而且只有剪刀撑搭设完成、经监理等验收合格后才能进行梁板模板支设及钢筋绑扎。8）斜屋面结构模板支撑架搭设完成后，应认真组织相关人员检查架体的搭设是否牢固，如发现问题，应立即整改。6.3、验收及拆除的批准程序1）支模完毕，经班组、项目部自检验收合格，项目技术部及质保部复
