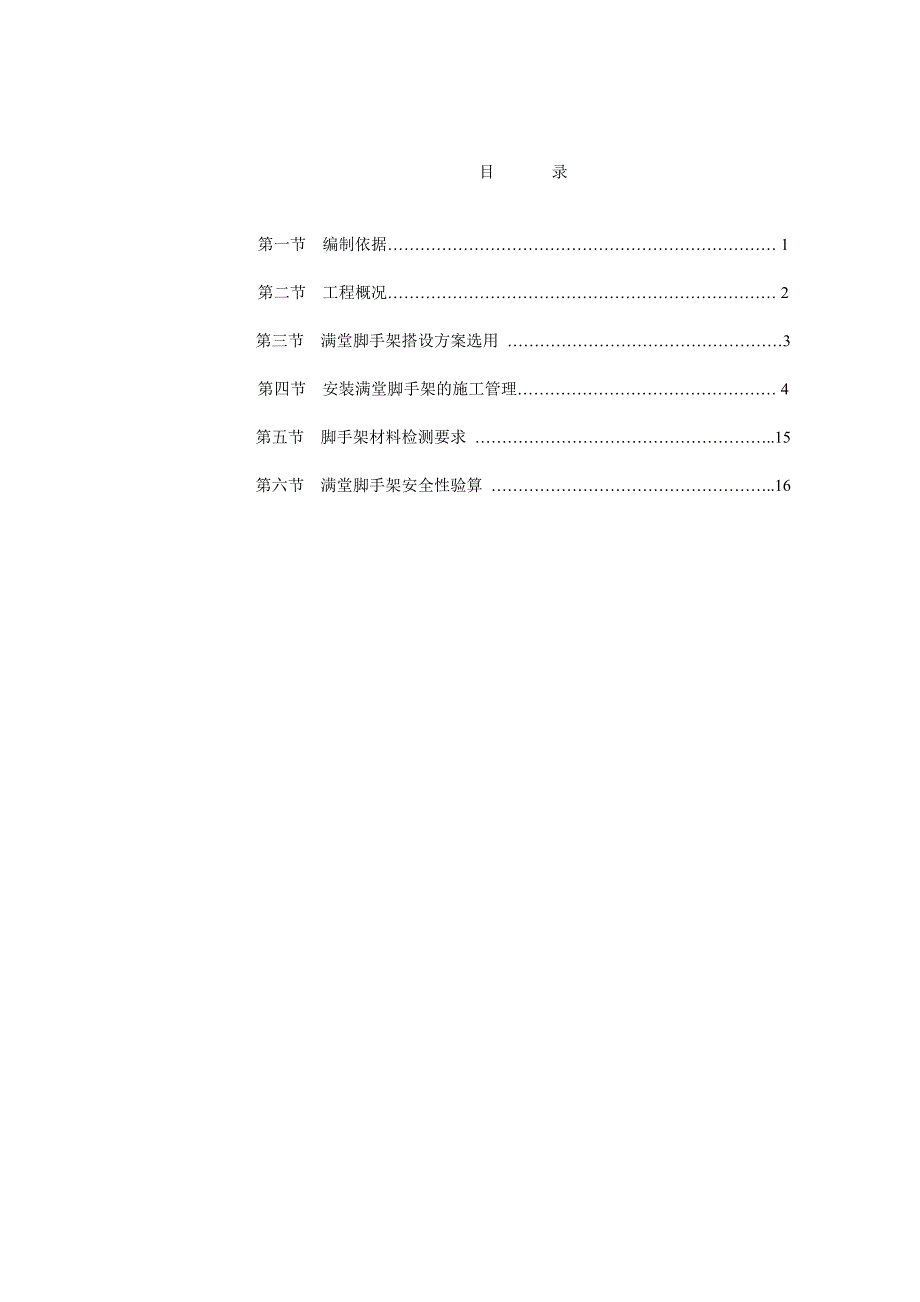

1、目 录第一节 编制依据 1第二节 工程概况 2第三节 满堂脚手架搭设方案选用 3第四节 安装满堂脚手架的施工管理 4第五节 脚手架材料检测要求 .15第六节 满堂脚手架安全性验算 .16第一节 编制依据建筑结构荷载规范（GB50009-2001）中国建筑工业出版 建筑施工计算手册江正荣著 中国建筑工业出版社； 建筑施工手册第四版 中国建筑工业出版社；钢结构设计规范（GB50017-2003）中国建筑工业出版社；建筑施工扣件式钢管脚手架安全技术规范JGJ1302001；建筑施工安全检查标准（JGJ59-99）中国建筑工业出版社；建筑施工高处作业安全技术规范JGJ80-91；施工现场临时用电安全技
2、术规范JGJ46-2005；建筑机械使用安全技术规程JGJ33-2001；德基广场二期幸福蓝海国际影城室内装饰工程施工组织设计 德基广场二期幸福蓝海室内装饰工程设计图纸第二节 工程概况 德基广场二期幸福蓝海国际影城室内装饰工程，位于南京市中山路18号，本工程主要经营电影、娱乐为一体，在德基广场二期大楼内七层、八层，属于框架-剪力墙结构，该影城总建筑面积2700平方米，本影城室内装饰工程建筑高度16米。总工期50天。 IMAX厅 跨度为21.7m，进深为23.09m， 室内装修、安装满堂脚手架高度为11.3m ，投影覆盖面积为518.63，吊顶形式：选用材料为600*600黑色矿棉板吊顶。第三节

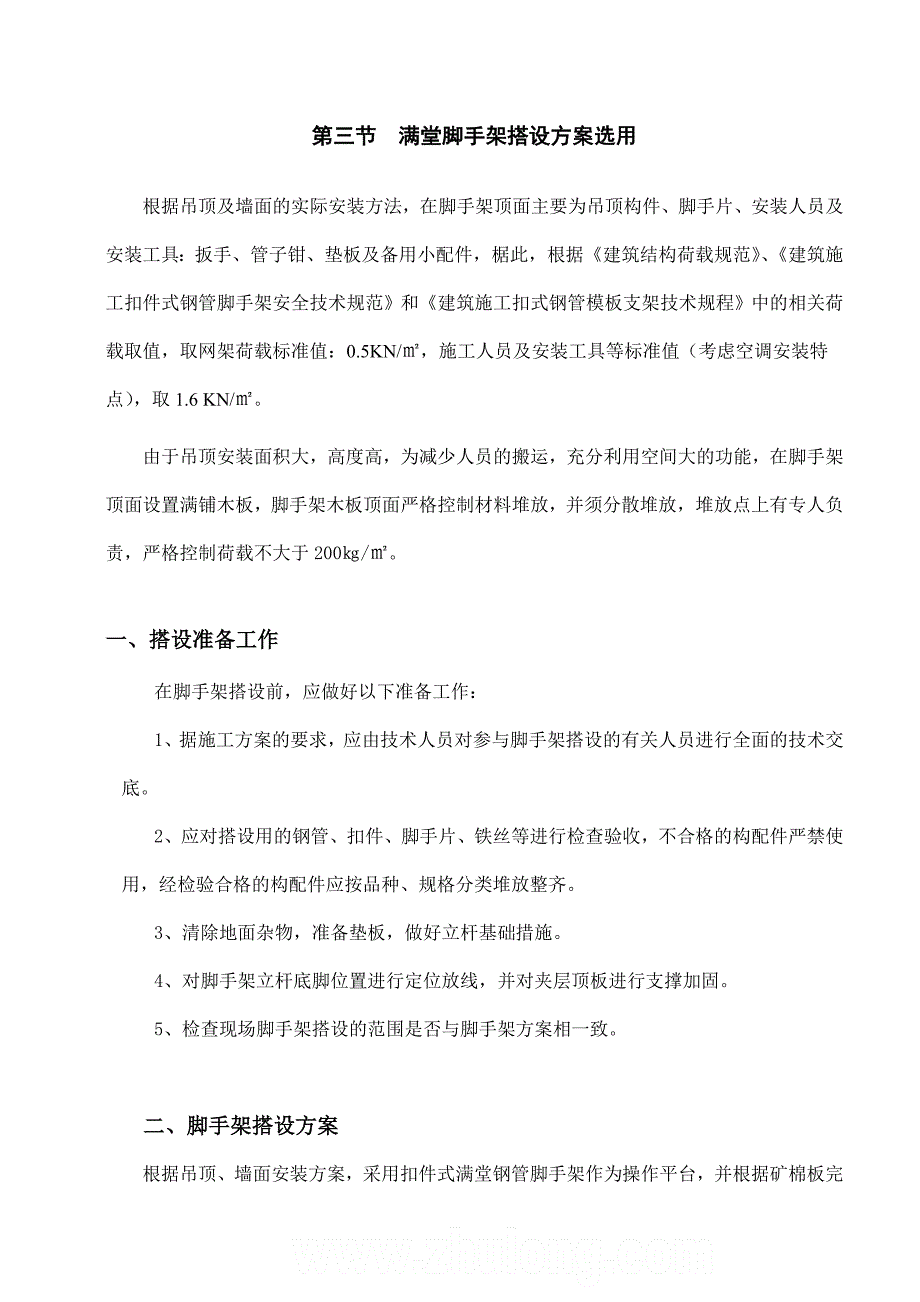

3、 满堂脚手架搭设方案选用根据吊顶及墙面的实际安装方法，在脚手架顶面主要为吊顶构件、脚手片、安装人员及安装工具：扳手、管子钳、垫板及备用小配件，椐此，根据建筑结构荷载规范、建筑施工扣件式钢管脚手架安全技术规范和建筑施工扣式钢管模板支架技术规程中的相关荷载取值，取网架荷载标准值：0.5KN/，施工人员及安装工具等标准值（考虑空调安装特点），取1.6 KN/。由于吊顶安装面积大，高度高，为减少人员的搬运，充分利用空间大的功能，在脚手架顶面设置满铺木板，脚手架木板顶面严格控制材料堆放，并须分散堆放， 堆放点上有专人负责，严格控制荷载不大于200/。一、搭设准备工作在脚手架搭设前，应做好以下准备工作：1
4、、据施工方案的要求，应由技术人员对参与脚手架搭设的有关人员进行全面的技术交底。2、应对搭设用的钢管、扣件、脚手片、铁丝等进行检查验收，不合格的构配件严禁使用，经检验合格的构配件应按品种、规格分类堆放整齐。3、清除地面杂物，准备垫板，做好立杆基础措施。4、对脚手架立杆底脚位置进行定位放线，并对夹层顶板进行支撑加固。5、检查现场脚手架搭设的范围是否与脚手架方案相一致。二、脚手架搭设方案根据吊顶、墙面安装方案，采用扣件式满堂钢管脚手架作为操作平台，并根据矿棉板完成面高度要求搭设成层状结构，并预留出吊顶安装空间，脚手架采用分层搭设，脚手架的最高搭设高度为11.3m，顶面木板脚手片需顶层满铺，层高错位处
5、需围护挡板，脚手架中间设置剪刀撑和水平撑，由于脚手架高度高，脚手架搭设需分两步进行，第一步为立杆放脚，设置扫地杆，纵横向剪刀撑位置，搭设完成后，进行第一次验收，验收合格后方可进行第二步安装。第二步为中间剩余部分脚手架的搭设及外围周边剪刀撑设置，完成后进行脚手架的第二次验收，为整体验收。脚手架钢管考虑目前市场上的质量情况，决定选用规格483.2（计算时自重按483.5钢管），Q235A，立杆主体间距为1.5m1.5m，水平杆步距为1.8m，脚手架搭设顶面宽度符合平面布置图要求，以满足吊顶安装支承特点，标高如附图所示，为保证脚手架纵横向稳定，根据规范6.8.2条规定，满堂脚手架周边环向和中间设置剪
6、刀撑，并由地面至操作顶面连续设置，剪刀撑与地面倾角为45 60之间，中间剪刀撑每隔四排设置，间距不大于6m，水平剪刀撑按每隔两步设置一道，立杆底部设扫地杆。第四节 安装满堂脚手架的施工管理一、脚手架搭拆施工工艺搭设标准：脚手架钢管要求横平竖直，整齐清晰，平竖通顺，连接牢固，受荷安全，有吊顶安装预留空间，不变形、不摇晃，立杆采用一字扣件对接，两个相邻立杆接头不应设在同步同跨内，两相邻立杆在高度方向的接头不大于步距的1/3，立杆的垂直偏差不大于架高的1/400，立杆在离地脚30cm处设置扫地杆。1、搭设顺序先按1.5m立杆间距进行整体布杆，砼柱梁抱箍连接，作为连墙件搭设中间场地部位脚手架与周边已搭
7、设部分持平再按吊顶要求层高往上逐层搭设。2、脚手架搭设画线放样放置槽钢垫块或木垫块放置纵向扫地杆立杆（加临时抛杆）横向扫地杆第一步纵向水平杆第一步横向水平杆第二步纵向水平杆第二步横向水平杆第三步纵向水平杆第三步横向水平杆以此类推，完成第一层脚手架纵横向搭设剪刀撑搭设再搭设上几层脚手架水平剪刀撑搭设铺设脚手片。（1）先画线放样，然后脚手架立杆按1.5m进行摆放（具体平面布置见附图），场地处立杆在基本立杆间距中间加一根，高度不低于10m，呈“十”型，双向宽度各为9m，东西向搭设至砼框架处，东西向搭设至二层框架墙面处。（2）IMAX厅台阶地处脚手架立杆底脚处铺设5cm木板垫块，连墙件与柱抱箍处铺设5
8、厚的木板垫块，垫块长度不少于两跨。 （3）在脚手架搭设高度满足剪刀撑安装高度后，随即同步进行剪刀撑搭设（平面和剖面布置见附图），中间纵横向每隔四排设一道通长剪刀撑，斜杆与地面成45 60夹角，斜杆用旋转扣件与立杆和横向水平杆扣牢，二根钢管搭接，搭接长度不小于1m，用旋转扣件三个，中距400mm，二端头外露150mm。（4）脚手架立杆采用一字扣件对接，顶层杆可采用搭接。（5）为将脚手架钢管偏心受压为轴心受压，将相邻步距的大横杆交替设于立杆两侧，不得设于同一侧。（6）扣件规格必须与钢管的外径一致，拧紧扭力矩适当（控制在4060Nm，重点部位不小于60Nm），对接扣件的开口应朝内或朝上，在操作层纵向
9、杆与立杆连接的扣件下面采用双扣件。扣件应分不同部位进行检查，对堆料平台扣件应用扭力扳手逐一检查，其他部位则由安检人员抽样检查。（7）脚手架水平杆伸出端能与砼柱、梁或墙顶紧处，水平杆应顶紧，立杆距柱、梁不小于15。（8）四周为砼框架结构，只有砼柱和框架梁，故在周边平台上搭设时，在1-222-1轴处脚手架与框架柱梁应用钢管抱箍连接，作为脚手架与框架的连墙件，连墙件按一步一跨设，连接节点见附图。（9）脚手架水平剪刀撑按纵横向从顶层开始向下每隔两步设置一道。（10）脚手架顶面按平面布置要求，在离吊顶完成面1300mm处搭设操作层连横杆，上满铺脚手片，用18#铁丝固定，每片各边固定点不少于1点（顶面标高
10、见附图）。在安装过程中，如需临时拆除脚手片，用后应及时用铁丝绑牢。（11）四周临空面应设挡脚板和栏杆，栏杆高度不小于1.2m，并围护安全网。为保护过往人员的安全，凡在通道口上方搭设防护棚。2、拆除（1）脚手架拆除按“先搭后拆，后搭先拆，先拆非承重杆，后拆承重杆”的原则进行，按层从上往下逐层拆除，严禁上下层同时进行，即脚手片连横杆大横杆剪刀撑立杆。（2）拆除前，应对操作班组进行详细的技术交底，并有书面记录。交底人与被交底人履行签字手续才可上岗作业。（3）在脚手架拆除前，先对脚手架进行全面支撑安全检查，检查扣件和支撑杆是否符合安全要求，在主管人员批准后方可开拆。（4）拆架子的高处作业人员应戴好安全
11、帽、系好安全带、扎裹脚、穿软底鞋方可上岗操作。（5）在脚手架拆除范围内，设置警戒区，并指定专人负责看管。（6）拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。（7）所有杆件在拆除时，应将杆上附着的扣件与杆件分离，在每层拆除后，应及时运至地面，严禁抛掷，运至地面的材料应按指定地点进行分类堆放。（8）需当天拆除的杆件尽量当天拆完，若当天拆不完，在下班前应将已松动的杆件重新固定，并在适当位置设置连接件，在确定连接牢固后人员方可撤离。（9）在拆架过程中，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。（10）拆架时严禁碰撞脚手架附近电源线，以防触电
12、事故。（11）翻掀垫铺脚手板应注意站立位置，并应自外向里翻起竖立，防止外翻将脚手板内未清除的残留物从高处坠落伤人。二、脚手架的检查与验收脚手架由验收人员填写验收记录，并由搭设人员、安全员、施工员和项目经理、监理签证，方能交付使用。1、脚手架必须由持有效上岗证的专业技术人员搭设，搭设前由项目技术负责人向全体员工进行安全技术交底，形书面交底记录，并在交底文件上签字确认。2、进行分区、分层、分次验收和检查，发现有不符合要求的应迅速调整，并追究责任。3、脚手架验收严格按建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）中所要求的内容进行检查，内容如下： 搭设后的扣件螺栓拧紧扭力矩应采取扭力
13、扳手检查，中间表演场地高度较高部位应进行全数检测，其他部位随机分布抽样进行检测。 连墙件：四周与砼柱梁连接处的连墙件按一步一道或一跨一道设置。 剪刀撑：垂直剪刀撑纵横向每隔四跨设置一道，与地面角度在4560之间；水平剪刀撑按两步一道设置。 杆件搭接：立杆采用对接，顶层可采用搭接，顶面横杆和剪刀撑等搭接长度不小于100，并采用3个扣件紧固。 顶面脚手片必须满铺，并用不小于18号铅丝双股并联4点绑扎，高低落差处用毛竹片进行围护。三、安全措施1、脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则（GB5036）考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗，患有心脏
14、病、高血压者不得上脚手架操作。2、搭设脚手架人员必须戴安全帽、系安全带、穿防滑软底鞋，工具及零配件要放在工具袋内；袖口、裤口要扎紧。3、脚手架的构配件质量与搭设质量，应按建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001、J84-2001）规定进行检查验收，合格后方准使用。4、作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备。5、当有六级及六级以上大风和雾、雨、雪天气时应停止脚手架搭设与拆除作业。雨、雪后上架作业应有防滑措施，并应扫除积雪。6、在脚手架使用期间，在每天上岗前，应由带班队长和安全员先进行巡检，日常
