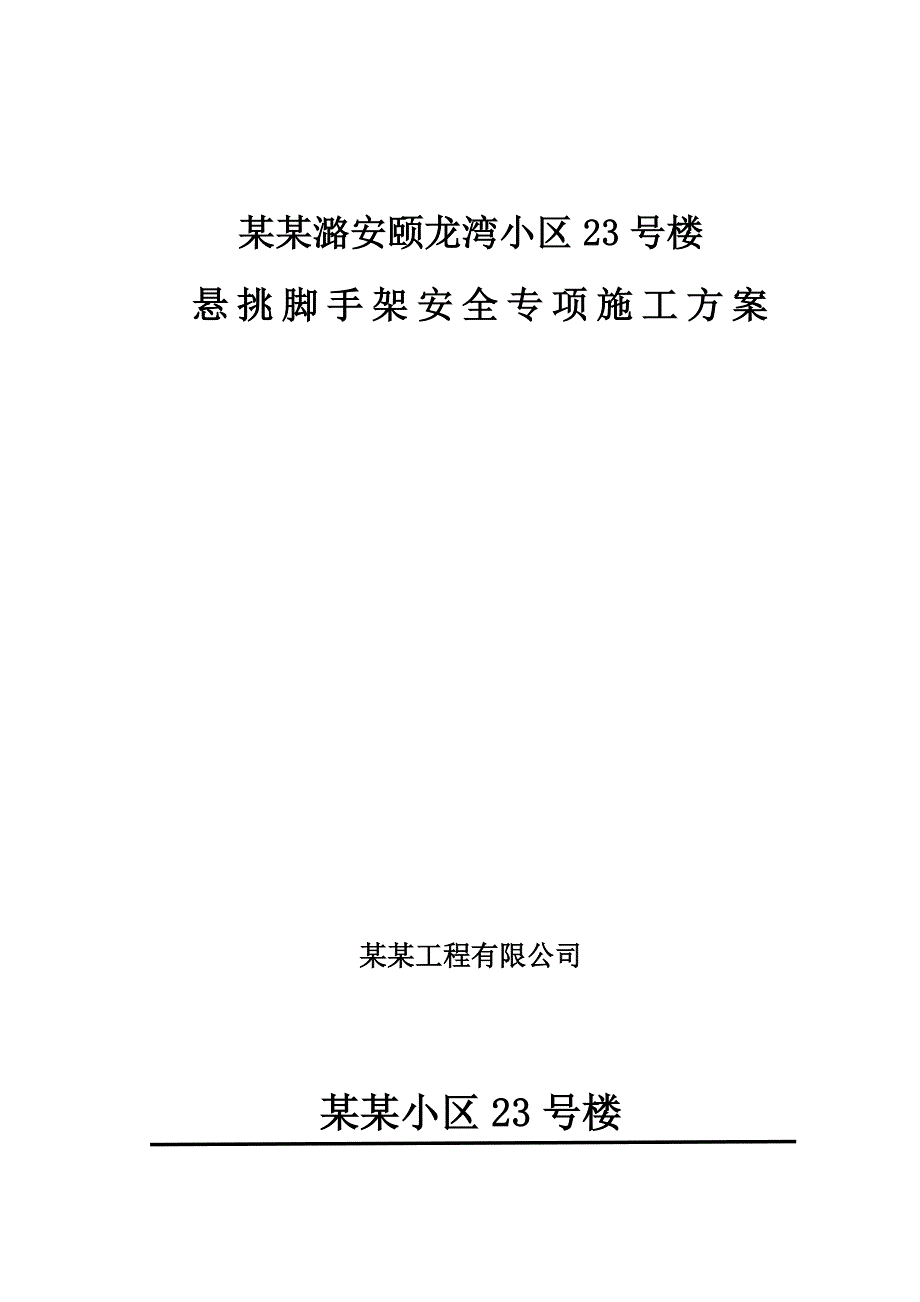

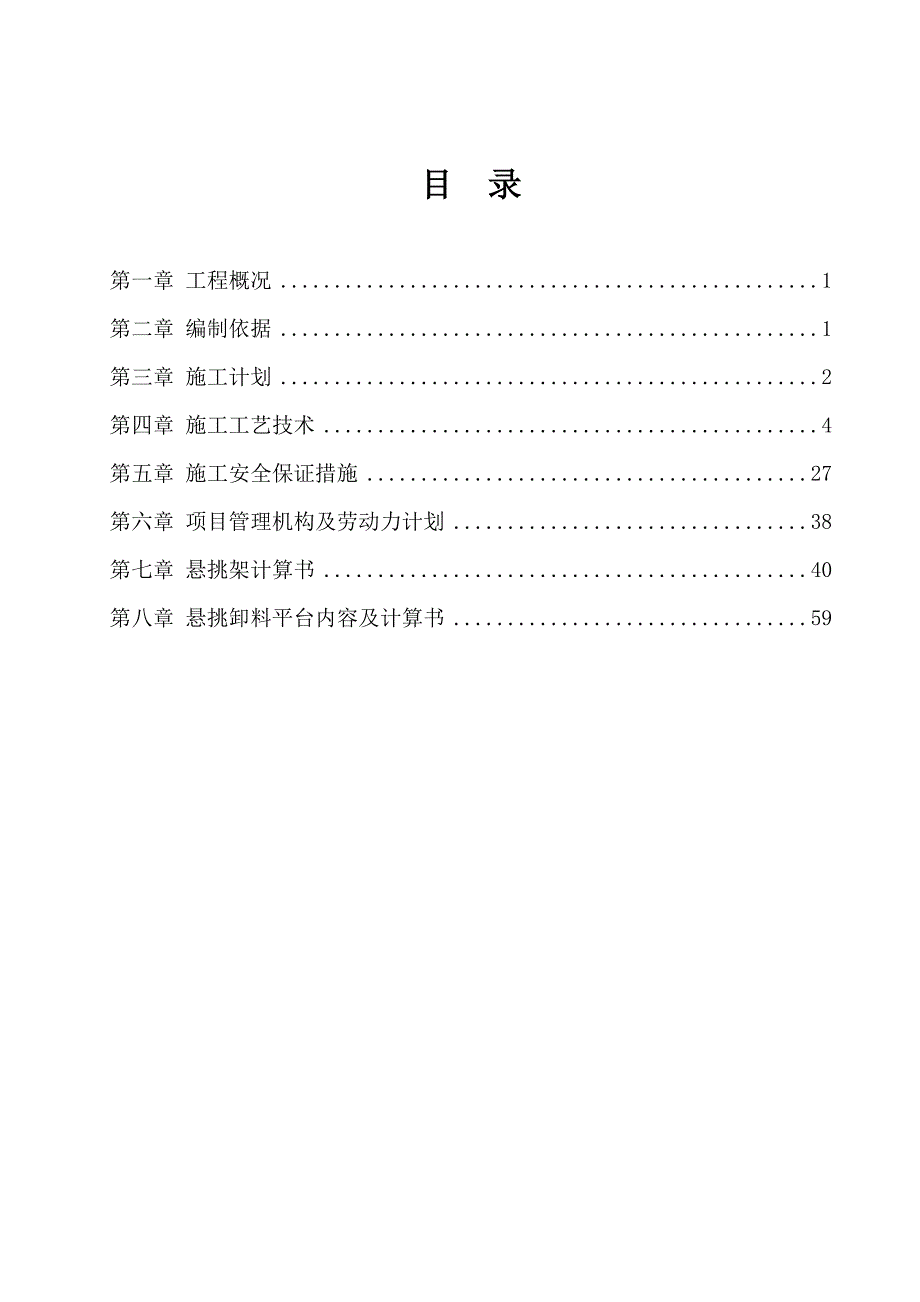

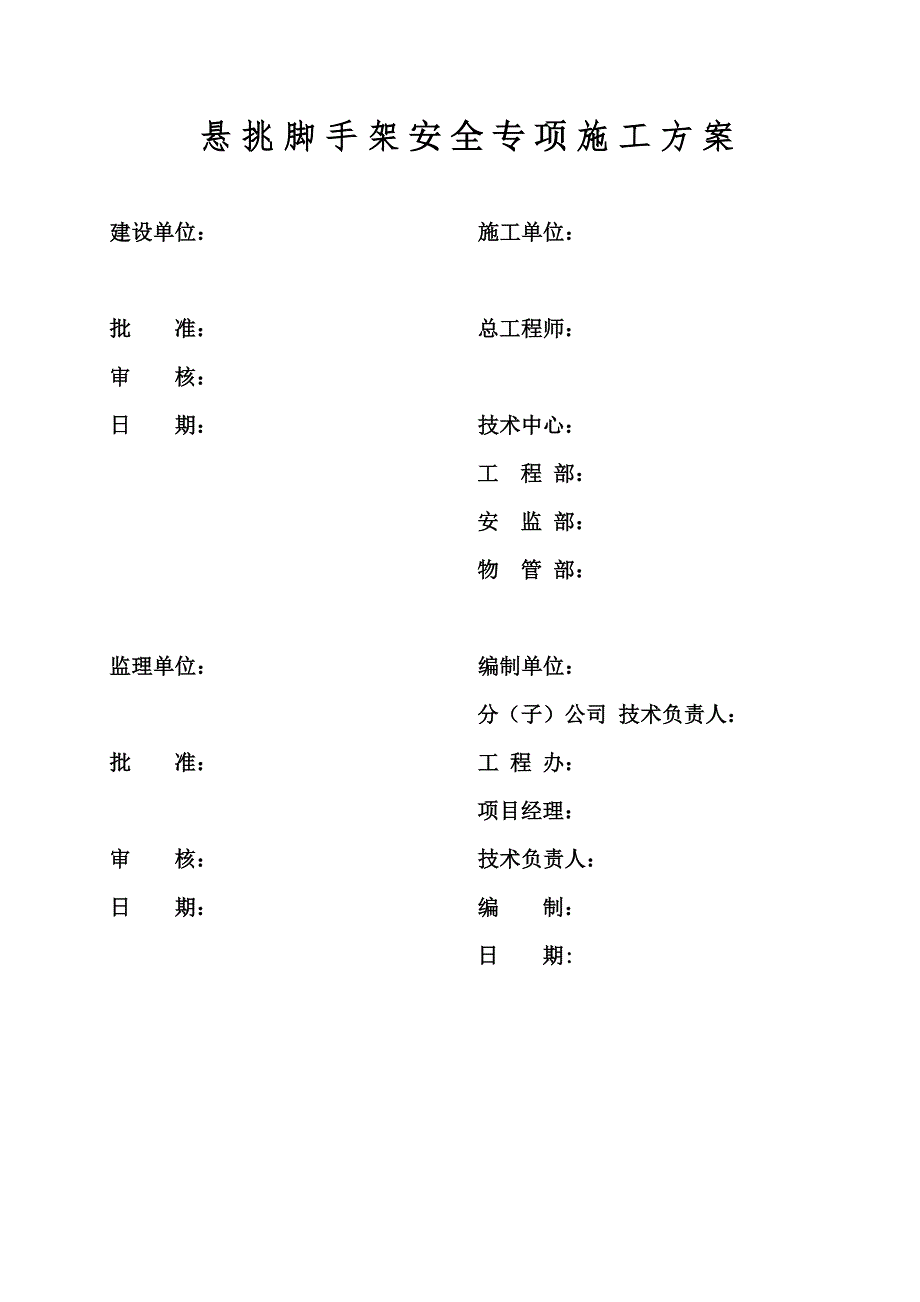

1、某某潞安颐龙湾小区23号楼 悬挑脚手架安全专项施工方案某某工程有限公司某某小区23号楼悬挑脚手架安全专项施工方案建设单位： 施工单位： 批 准： 总工程师： 审 核： 日 期： 技术中心： 工 程 部： 安 监 部： 物 管 部： 监理单位： 编制单位： 分（子）公司 技术负责人：批 准： 工 程 办： 项目经理： 审 核： 技术负责人： 日 期： 编 制： 日 期:目 录第一章 工程概况1第二章 编制依据1第三章 施工计划2第四章 施工工艺技术4第五章 施工安全保证措施27第六章 项目管理机构及劳动力计划38第七章 悬挑架计算书40第八章 悬挑卸料平台内容及计算书59第一章 工程概况1.1工
2、程概况工程名称某某小区22#楼施工单位某某工程有限公司建设单位某某房地产开发有限公司监理单位长治诚信德建设项目管理有限公司设计单位上海诚建建筑规划设计有限公司建筑地点长治潞城项目经理孙鹏涛技术负责人杨超杰建筑面积12314结构类型框架、剪力墙结构地上层数18地下层数2建筑高度56.6开工日期2013.9.20竣工日期2015.5.101.2悬挑外架概况一次悬挑脚手架高度不超过20m，拟分3段搭设，方案如下：第一段：二层顶板（标高：7.9米）至八层（标高:25.9米），搭设高度18米。第二段：八层顶板（标高：25.9米）至十四层顶板（标高:43.9米），搭设高度18米。第三段：十四层顶板（标高：
3、43.9米）至机房顶板（标高:59.5米），搭设高度15.6米。立杆横距0.9m，立杆纵距1.5m，悬挑梁采用3m长的16#工字钢，间距1.5m，悬挑长度为1.3m，楼板锚固钢筋直径为18mm。立面图第二章 编制依据2.1、工程施工图纸及现场概况2.2、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20112.3、建筑施工安全检查标准JGJ59-20112.4、混凝土结构工程施工质量验收规范GB50204-2002（2011版）2.5、混凝土结构设计规范GB50010-20102.6、建筑施工现场管理标准DBJ14-033-20052.7、建筑结构荷载规范GB50009-2001（06年版
4、）2.8、建筑地基基础设计规范GB50007-20112.9、建筑施工高处作业安全技术规范JGJ80-912.10、钢管脚手架扣件（GB15831-2006）2.11、危险性较大的分部分项工程安全管理办法建质200987号文2.13、工程公司施工现场管理标准图册（2013版）2.14、22#楼施工组织设计第三章 施工计划3.1本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点： 3.1.1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。 3.1.2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3.1.3、选用材料时，力求做到常见通用、可周
5、转利用，便于保养维修。 3.1.4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 3.1.5、综合以上几点，脚手架的搭设，还必须符合JCJ59-2011检查标准要求，要符合省文明标化工地的有关标准。3.1.6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用型钢悬挑式双排扣件钢管脚手架。脚手架搭设高度18m立杆纵距1.5m立杆横距0.9m步距1.5m连墙件布置随楼层布置二步三跨工字钢型号、长度16#、3m钢丝绳直径18 mm悬挑长度1.3m锚固长度1.7m楼板锚固钢筋直径18mm锚固形式U型钢筋锚固3.2 组织机构外架搭设由外架工
6、长负责组织实施，其他人员配合。外架所需材料、劳动力计划均由外架工长负责编制，材料员、劳职员负责组织进场。由技术负责人进行技术与安全交底工作。悬挑架材料计划明细表序号名 称规 格单 位数 量进场时间148钢管6m根3500在基础混凝土施工完成后即开始组织进场4.5m根18001.5m根80002钢管扣件十字扣件个25000对接扣件个1400旋转扣件个8003工字钢16# 3m根27016# 6m根1645cm厚脚手板4000250块4505安全网B=1.5m密目网m28600小眼尼龙网m286003.3 材料准备3.3.1、材料要求3.3.1.1脚手架钢管宜采用48.33钢管。每根钢管的最大质量
7、不应大于25.8kg。脚手架钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3091中规定的Q235普通钢管，其质量应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证及材质书。3.3.1.2 扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准钢管脚手架扣件GB15831的规定，采用其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。新用的钢管要有出厂合格证及材质书。扣件在螺栓拧紧扭力矩应为40-65Nm，达到65Nm时，不得发生破坏。3.3.
8、1.3 脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于30kg。冲压钢脚手板的材质应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。木脚手板材质应符合现行国家标准木结构设计规范GB50005中IIa级材质的规定。脚手板厚度不应小于50mm，两端宜各设置直径不小于4mm的镀锌钢丝箍两道。3.3.1.4 安全网采用密目式安全网，网目应满足2000目100cm2，使用的安全网必须有产品生产许可证和质量合格证，以及由建筑安全监督管理部门发放的准用证。应采用阻燃制品，符合消防要求。3.4机具准备3.4.1 搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。3.4.2项目部应配
9、备如下检查工具（可借用，但应符合要求）：名称数量用途扭力扳手1把检查扣件拧紧力度游标卡尺1把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺1把检查钢管两端面切斜偏差钢卷尺1把检查钢管弯曲程度和搭设中的距离或长度水平尺1把检查水平杆高差角尺1把检查剪刀撑与地面的倾角3.5 技术准备根据现场情况、结构情况提出脚手架的选用方案；按相关规范规定进行脚手架设计，完成相关图纸；编制详细的脚手架专项施工方案；编制安全作业指导书，对操作工人进行技术交底与岗前培训、安全教育。若人员有变动，应重新交底。第四章 施工工艺技术4.1脚手架搭设施工工艺悬挑脚手架搭设的工艺流程为：水平悬挑纵向扫地杆立杆横向扫地杆横杆（搁栅）
10、剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。根据构造要求在建筑物四角用尺量出立杆离墙距离，并做好标记。用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记。垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空。在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位与脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。立杆的连线要与墙面垂直。4.2脚手架拆除施工工艺拆架程序应遵守由上而下，先搭后拆的原则，一般的拆除顺序为：安全网拦杆脚手板剪
11、刀撑横向水平杆纵向水平杆立杆。不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架。分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。应保证拆除后架体的稳定性不被破坏，连墙杆被拆除前，应加设临时支撑防止变形、失稳。当脚手架拆至下部最后一根长钢管的高度（约6m）时，应先在适当位置搭临时抛撑加固后再拆连墙件。 4.3构造要求及技术措施4.3.1 立杆4.3.1.1立杆接长除顶层顶步可采用
12、搭接外，其余各层各步接头必须采用对接扣件连接。对接，搭接应符合下列规定：4.3.1.2立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心在主节点的距离不宜大于步距的1/3；4.3.1.3在顶部采用搭接接长时,搭接长度不小于1m，必须等间距3个旋转扣件固定，端部扣件盖板的边缘距离不应小于100mm。4.3.1.4立杆顶端高出女儿墙上皮1m，高出檐口上皮1.5m。4.3.1.5脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧
13、靠纵向扫地杆下方的立杆上。4.4 横杆4.4.1、纵向水平杆设置在立杆内侧，长度不小于3跨。4.4.2、纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接，搭应符合下列规定：4.4.2.1纵向水平杆的对接扣件交错布置：两根相邻纵向水平杆的接头不要设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm；各接头中心至最近主节点的距离不大于纵距的1/3，如下图： 横杆对接接头布置图 接头不在同步内（立面）1.立杆 2.横杆 4.4.2.2搭接长度不小于1m，等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm；4.5小横杆4.5.1主节点处必须设置一根小横杆杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。4.5.2作业层上非主节点处的小横
