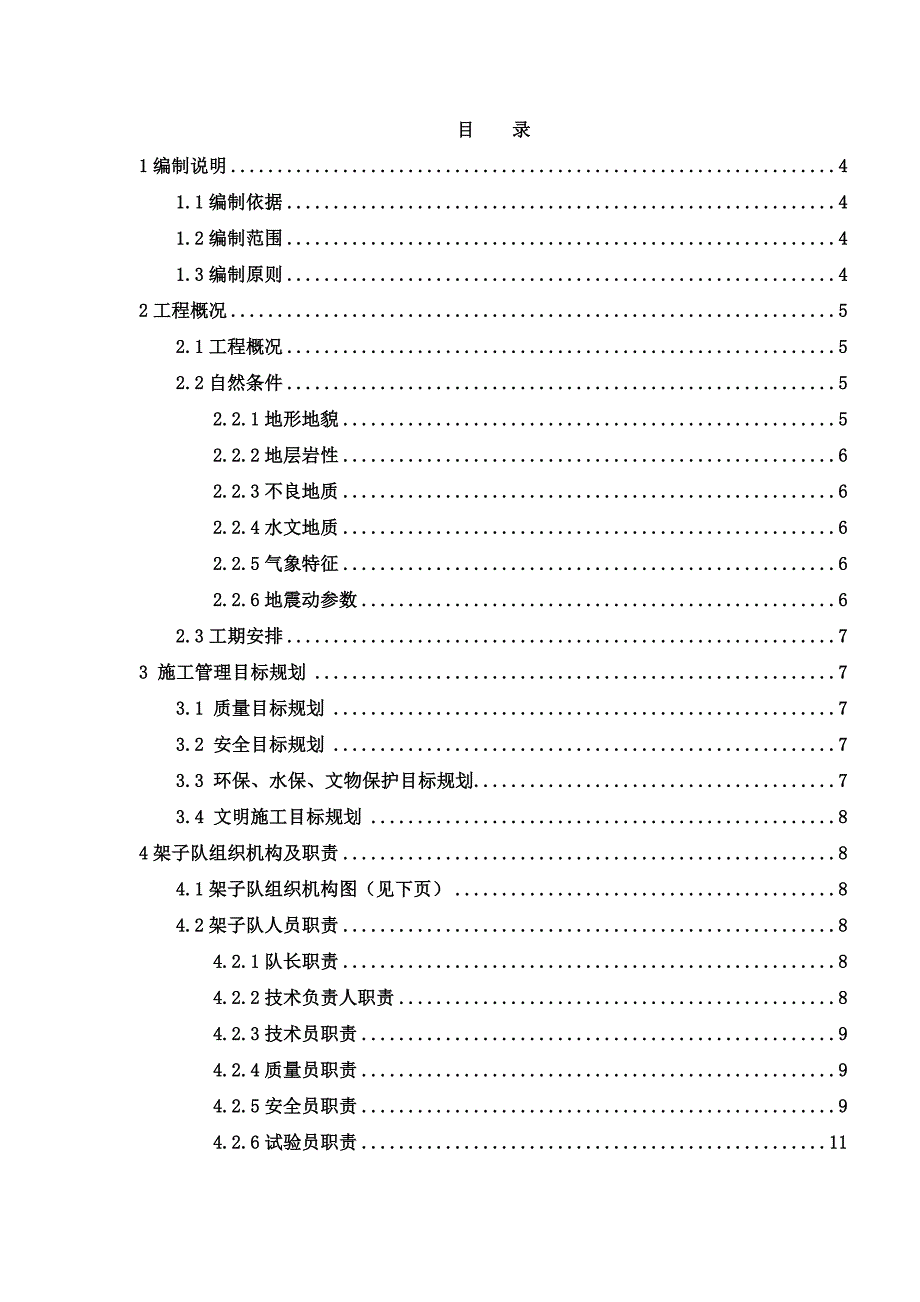

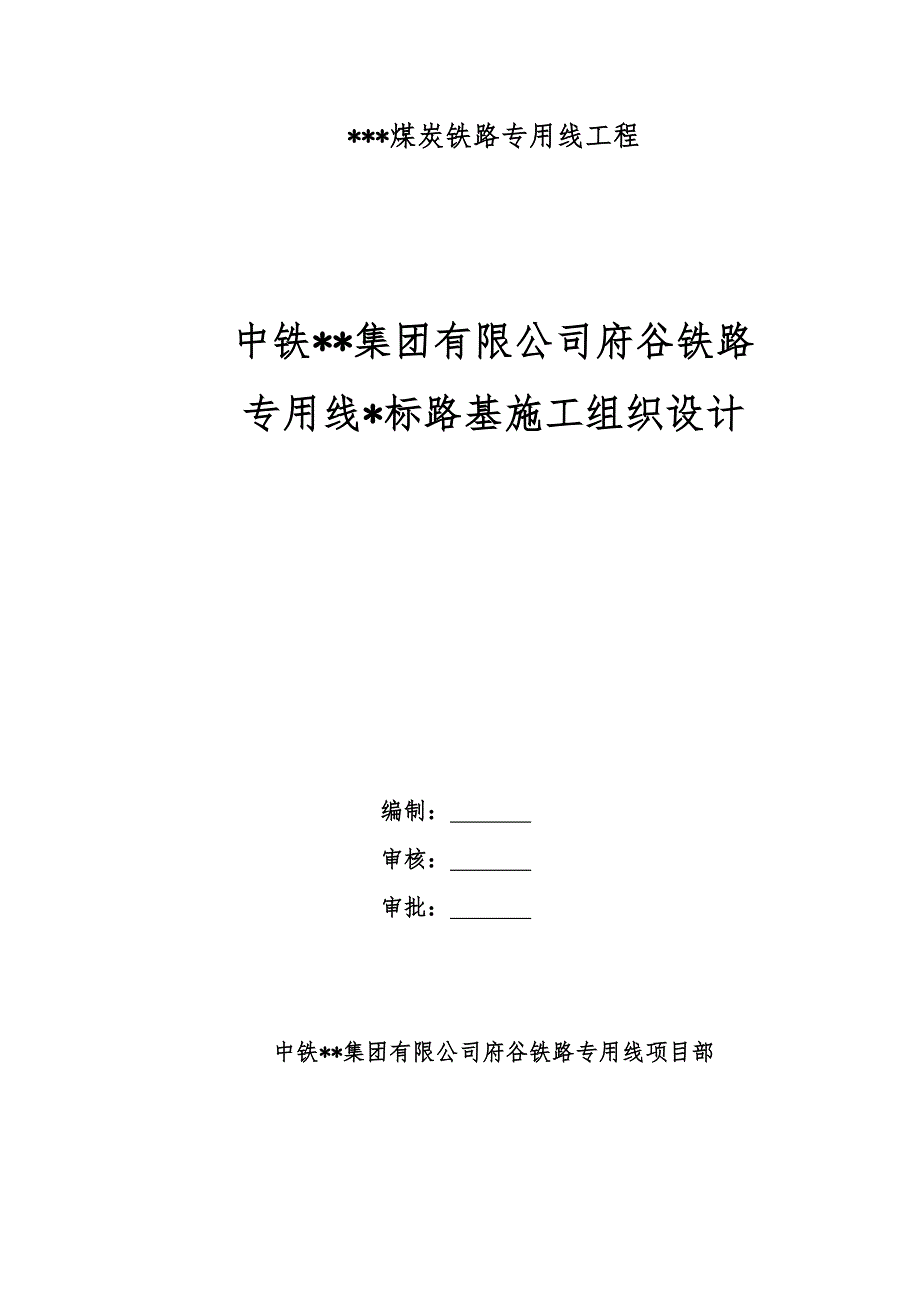

1、*煤炭铁路专用线工程中铁*集团有限公司府谷铁路专用线*标路基施工组织设计编制： 审核： 审批： 中铁*集团有限公司府谷铁路专用线项目部目 录1编制说明41.1编制依据41.2编制范围41.3编制原则42工程概况52.1工程概况52.2自然条件52.2.1地形地貌52.2.2地层岩性62.2.3不良地质62.2.4水文地质62.2.5气象特征62.2.6地震动参数62.3工期安排73 施工管理目标规划73.1 质量目标规划73.2 安全目标规划73.3 环保、水保、文物保护目标规划73.4 文明施工目标规划84架子队组织机构及职责84.1架子队组织机构图（见下页）84.2架子队人员职责84.2.
2、1队长职责84.2.2技术负责人职责84.2.3技术员职责94.2.4质量员职责94.2.5安全员职责94.2.6试验员职责114.2.7材料员职责114.2.8领工员职责114.2.9工班长职责115施工方案115.1施工总体方案115.2施工进度安排135.3施工组织安排136施工方法、施工工艺146.1地表清理146.2地基处理146.2.1一般基底处理146.2.2特殊基底处理156.3路基填料生产206.4基床底层及以下路基填筑236.5路堑开挖256.6基床表层施工306.7过渡段施工316.8排水工程336.9路基加固与防护工程356.9.1浆砌片石356.9.2混凝土圬工356
3、.9.3绿色防护366.9.4金属防护网施工方法366.9.5土工格栅的铺设366.10路基支挡加固工程376.10.1挡土墙376.10.2预应力锚索386.11线路防护栅栏406.12沉降观测407技术措施417.1核查地质情况417.2保证填料标准的技术措施417.3保证压实标准的技术措施417.4保证路基填筑施工的技术措施428安全目标和安全保证体系及措施428.1安全目标428.2安全保证体系429 质量保证措施449.1确保工程质量的措施449.1.1 组织措施449.1.2 管理措施459.1.3 经济措施489.1.4 保证工程质量的技术措施489.2 质量保证体系4910环境
4、保护管理措施51附表：主要管理人员和特殊工种名单521编制说明1.1编制依据（1）路基施工设计图；（2）铁路路基土工合成材料应用设计规范（TB10118-2006）；（3）试验与检测工作质量控制手册 ；（4）路基工程施工质量控制手册 ； （5）铁路工程土工试验规程 ；（6）现场施工调查所获得的有关资料 ；（7）公司拥有的科技成果、机械设备、施工技术、管理及施工经验。1.2编制范围本施工组织设计编制范围为陕西省榆林市府谷铁路专用线7标断的路基工程。起点里程DK23+560,终点DK29+223线路长5.663km。1.3编制原则（1)严格遵守国家、当地政府及有关部门的政策、法律、法规、命令及规定
5、，科学合理地制订施工方案和方法，明确施工工艺。（2)积极响应和遵守招标文件中对安全、质量、工期、环保、文明施工等规定及施工合同条款，各项指标控制同步进行。（3)妥善处理质量、安全、工期、成本之间的对立统一关系，确保创铁道部安全标准工地和优质工程。（4)积极采用新技术、新工艺、新材料、新设备，将专业化施工与综合管理相结合。充分发挥专业技术人员和大型专用设备的优势，采用先进的施工技术，科学安排施工程序，运用网络技术，组织连续均衡的施工。（5)综合考虑各施工作业面的施工条件及各专业工程的施工特点，合理安排施工顺序，实现整体推进，均衡生产。（6)突出重点项目和关键工序的控制，保证重点的同时突破工程的难
6、点，对整个工程统筹组织，合理安排工序衔接。（7)文明施工，重视环保，采取有效措施控制污染，合理利用土地资源。（8)坚持施工与运输兼顾，优化施工方案，确保既有公路和铁路的运输安全和畅通。2工程概况2.1工程概况本标段正线长度5.663km，路基总长1.202km。路基主要工程内容有区间地基处理、路基土石方及路基附属工程。路基工程主要工程数量见表2-1。表2-1路基工程主要工程数量工程项目单位数量备注路基区间土石方挖土方/石方立方米141756/392191利用土方立方米25665借土填方A组土/B组土立方米5028/4931路桥过渡段(混凝土)立方米3611过渡段级配碎石（砂砾石）立方米4077
7、4路基附属土石方立方米17123浆砌石圬工方26991混凝土/钢筋砼圬工方4788/1166栽植灌木株110364金属防护网（主动/被动）平方米11676/2896土工布/土工膜/土工格栅平方米1114/9280/35072地基处理填砂/换填土立方米844/16142石灰桩米55428强夯平方米7104重型碾压平方米9236降噪音工程平方米38线路防护栅栏单侧公里3.48挡土墙片石混凝土圬工方3996桩板挡土墙圬工方13460预应力锚索米157地基处理形式有：垫层、换填土、石灰桩、强夯、重型碾压等。主要支挡和防护形式有：挡土墙、桩板挡土墙、预应力锚索、砌体及圬工、土工合成材料处理、栽植灌木、金
8、属防护网等。2.2自然条件2.2.1地形地貌本线位于陕西省北部。线路所经地区属于黄土高原低山区，工点山坡区山体自然坡度较陡，植被覆盖率低，沟谷发育，地表水贫乏。沿线经过地区属黄土高原地貌，地势为西北高、东西低，由黄甫川、清水河、孤山川、石马川四条大川和相应的五道梁峁组成地貌骨架。2.2.2地层岩性沿线出露的地层主要有第四系上更新统风积层黄土，三叠系中统泥岩、砂岩组成，其岩性特征为：黄土：黄褐色，硬塑，含少量碎石；砂岩：黄褐色，青灰色强风化-弱风化，节理裂隙发育，含少量裂隙水，中粗粒结构，厚层结构，局部夹薄层泥岩条带或泥岩团块；泥岩：褐红色-青灰色，强风化-弱风化，节理裂隙发育，含少量裂隙水，泥
9、质结构，中厚层结构，遇水膨胀，易崩解。2.2.3不良地质本标段范围岩性为砂岩、泥岩，节理裂隙发育，由于差异风化及重力作用，坡面发育危岩，影响路基和隧道洞口施工及运营安全。2.2.4水文地质地表水贫乏，地下水主要为基岩裂隙水，基岩裂隙水主要赋存于基岩裂隙中，裂隙水较贫乏，多发育于浅层风化裂隙中，主要接收地表水及土壤中水下渗补给。2.2.5气象特征本标段区域属中温带半干旱大陆性季风气候，冷暖干温；冬夏长；春秋短；雨热同期；日照时间长；太阳辐射强；年差与日差气温变化较大；降水年际变化大。年平均气温7.3；最冷月平均气温-12.6；历年极端高温气温38.3；历年极端最低气温-30.9 ；历年平均风速2
10、.0m/s;年平均降雨量395.5mm;一日最大降水量181.8mm;历年年平均蒸发量2029.1mm;7-9月份为多雨季节，其他月份均属于少雨季节。沿线土壤最大冻结深度1500mm.2.2.6地震动参数根据中国地震动参数区划图（GB18306-2001），本标段地震动参数如下：地震动峰值加速度0.05g，地震动反映谱特征周期0.45s。本标段范围岩性为砂岩、泥岩，节理裂隙发育，由于差异风化及重力作用，坡面发育危岩，影响路基和隧道洞口施工及运营安全。地表水贫乏，地下水主要为基岩裂隙水，基岩裂隙水主要赋存于基岩裂隙中，裂隙水较贫乏，多发育于浅层风化裂隙中，主要接收地表水及土壤中水下渗补给。本标段
11、区域属中温带半干旱大陆性季风气候，冷暖干温；冬夏长；春秋短；雨热同期；日照时间长；太阳辐射强；年差与日差气温变化较大；降水年际变化大。年平均气温7.3；最冷月平均气温-12.6；历年极端高温气温38.3；历年极端最低气温-30.9 ；历年平均风速2.0m/s；年平均降雨量395.5mm;一日最大降水量181.8mm；历年年平均蒸发量2029.1mm；7-9月份为多雨季节，其他月份均属于少雨季节。沿线土壤最大冻结深度1500mm。2.3工期安排工程项目结构形式分部工程工期工装机具指标DK23+760-DK24+360段路基地基处理2012.3.16- 2012.5.31挖掘机3台，装载机1台，推
12、土机1台，压路机1台，平地机1台，自卸汽车20台表层以下路基2012.4.01- 2013.8.31表层2012.7.01- 2013.10.31DK24+530-DK24+850段路基DK27+050-DK27+150段路基DK27+300-DK27+470段路基地基处理2012.3.16- 2012.5.31挖掘机3台，装载机1台，推土机1台，压路机1台，平地机1台，自卸汽车20台表层以下路基2012.4.01- 2012.8.31表层2012.7.01- 2012.10.31全标段路基附属工程2012.04.01-2013.9.103 施工管理目标规划3.1 质量目标规划1. 主体结构质
13、量“零缺陷”，主体结构使用寿命不低于100年，单位工程一次验收合格率为100%。2. 基础设施达到设计速度目标值，一次开通成功。3.2 安全目标规划安全目标:认真落实“安全第一、预防为主、综合治理”安全方针。以确保铁路行车安全为重点，杜绝铁路交通一般D类及以上事故；消灭人身伤亡事故；消灭较大及以上道路交通责任事故；消灭较大及以上火灾事故；消灭重大机械设备事故；消灭锅炉及压力容器爆炸事故。责任轻伤事故年控制在1以下。3.3 环保、水保、文物保护目标规划环境污染控制有效，土地资源节约利用，工程绿化完善美观，节能、节材和水保措施落实到位，努力建成一流的资源节约型、环境友好型煤炭专用线铁路。目标:坚持
14、做到“少破环、多保护，少扰动、多防护，少污染、多防治”，使环境保护和水土保护监控项目与监控结果达到设计文件及有关规定，贯彻执行率和覆盖率达100%。3.4 文明施工目标规划现场布局合理，环境整洁，物流有序，标识醒目，达到“一通、二无、三整齐、四清洁、五不漏”。创建省部级文明标准工地。4架子队组织机构及职责4.1架子队组织机构图（见下页）4.2架子队人员职责4.2.1队长职责全面落实标准化管理要求，抓好施工生产管理工作；接受上级管理机构的领导，对本工点的安全、质量及进队负责，实现工点安全、质量、工期、环保、成本及利润指标。贯彻落实国家有关安全生产的规定。落实安全措施，组织安全施工，消除施工中的不安全因素、杜绝违章作业、野蛮施工行为。组织主要成员对工程施工资源进行使用和管理，控制工程成本，及时提报资源管理工地日常事务，考察作业人员工作状况，查处违章、违纪、违法行为。对施工过程中的劳动用工、材料、设备等资源
