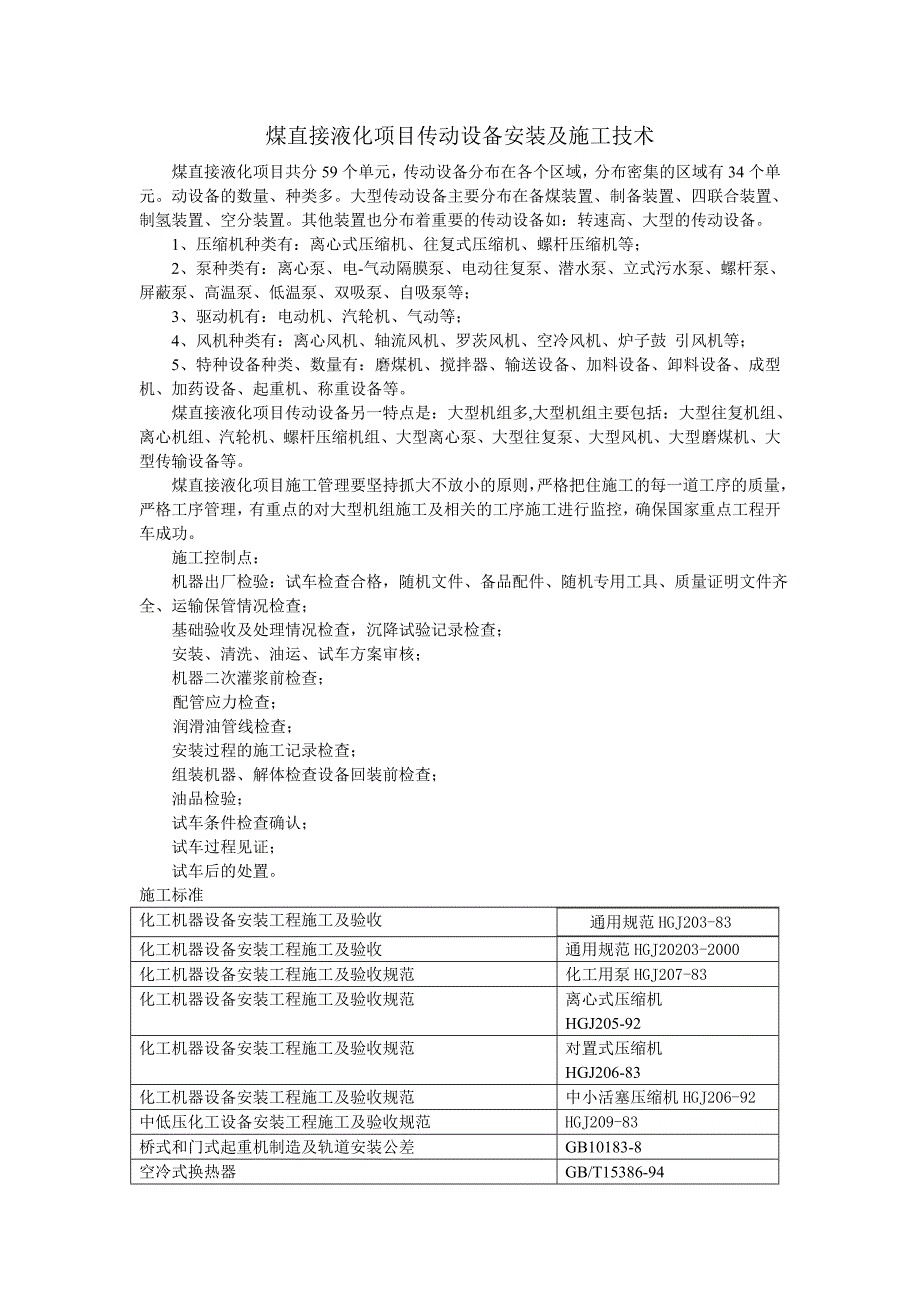

1、煤直接液化项目传动设备安装及施工技术煤直接液化项目共分59个单元，传动设备分布在各个区域，分布密集的区域有34个单元。动设备的数量、种类多。大型传动设备主要分布在备煤装置、制备装置、四联合装置、制氢装置、空分装置。其他装置也分布着重要的传动设备如：转速高、大型的传动设备。1、压缩机种类有：离心式压缩机、往复式压缩机、螺杆压缩机等；2、泵种类有：离心泵、电-气动隔膜泵、电动往复泵、潜水泵、立式污水泵、螺杆泵、屏蔽泵、高温泵、低温泵、双吸泵、自吸泵等；3、驱动机有：电动机、汽轮机、气动等；4、风机种类有：离心风机、轴流风机、罗茨风机、空冷风机、炉子鼓 引风机等； 5、特种设备种类、数量有：磨煤机、
2、搅拌器、输送设备、加料设备、卸料设备、成型机、加药设备、起重机、称重设备等。 煤直接液化项目传动设备另一特点是：大型机组多,大型机组主要包括：大型往复机组、离心机组、汽轮机、螺杆压缩机组、大型离心泵、大型往复泵、大型风机、大型磨煤机、大型传输设备等。煤直接液化项目施工管理要坚持抓大不放小的原则，严格把住施工的每一道工序的质量，严格工序管理，有重点的对大型机组施工及相关的工序施工进行监控，确保国家重点工程开车成功。施工控制点： 机器出厂检验：试车检查合格，随机文件、备品配件、随机专用工具、质量证明文件齐全、运输保管情况检查； 基础验收及处理情况检查，沉降试验记录检查； 安装、清洗、油运、试车方案
3、审核； 机器二次灌浆前检查；配管应力检查；润滑油管线检查；安装过程的施工记录检查； 组装机器、解体检查设备回装前检查； 油品检验； 试车条件检查确认； 试车过程见证； 试车后的处置。施工标准化工机器设备安装工程施工及验收通用规范HGJ203-83化工机器设备安装工程施工及验收通用规范HGJ20203-2000化工机器设备安装工程施工及验收规范化工用泵HGJ207-83化工机器设备安装工程施工及验收规范离心式压缩机HGJ205-92化工机器设备安装工程施工及验收规范对置式压缩机HGJ206-83化工机器设备安装工程施工及验收规范中小活塞压缩机HGJ206-92中低压化工设备安装工程施工及验收规范

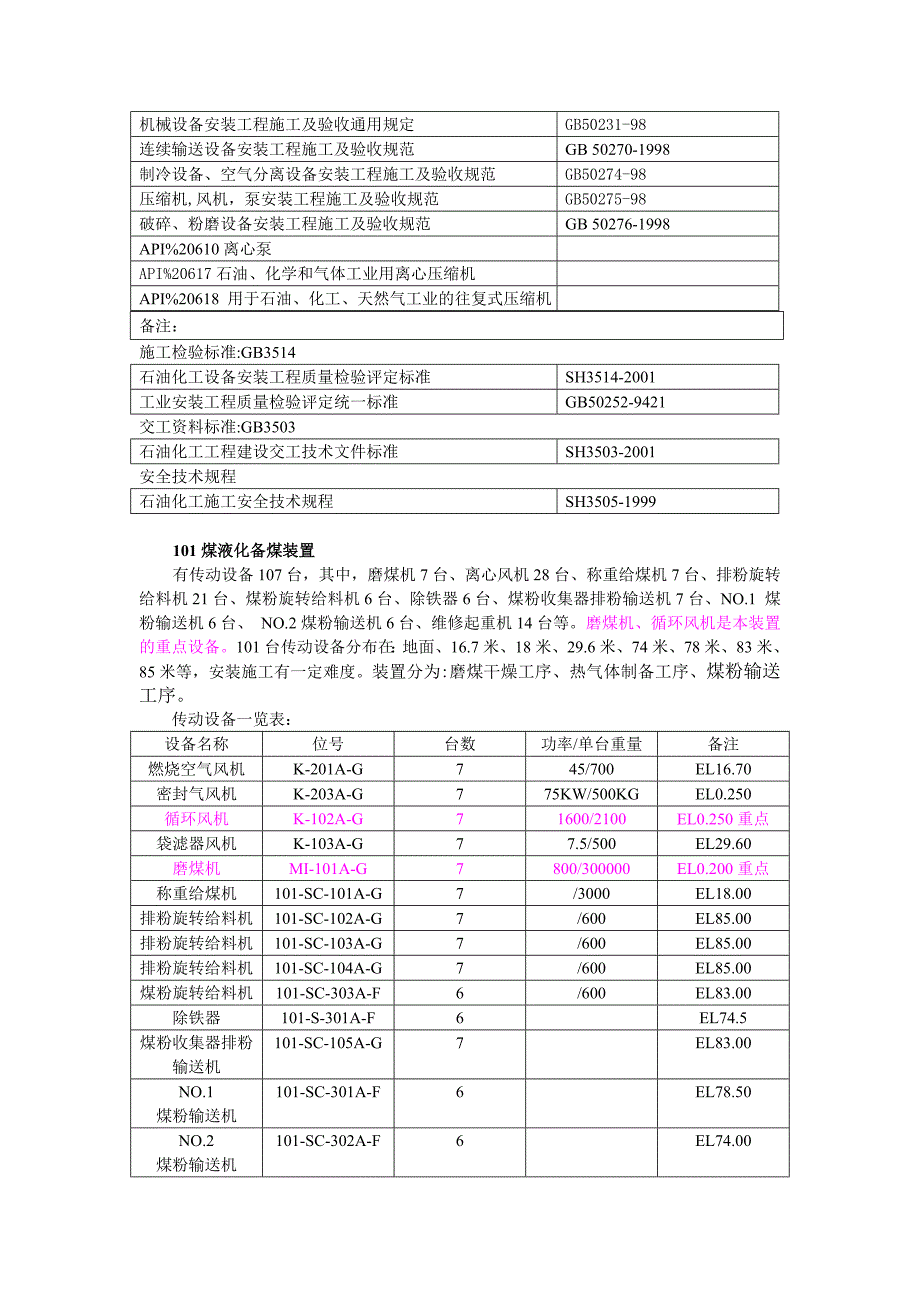

4、HGJ209-83桥式和门式起重机制造及轨道安装公差GB10183-8空冷式换热器GB/T15386-94机械设备安装工程施工及验收通用规定GB50231-98连续输送设备安装工程施工及验收规范GB 50270-1998制冷设备、空气分离设备安装工程施工及验收规范GB50274-98压缩机,风机，泵安装工程施工及验收规范GB50275-98破碎、粉磨设备安装工程施工及验收规范GB 50276-1998API%20610离心泵API%20617石油、化学和气体工业用离心压缩机API%20618 用于石油、化工、天然气工业的往复式压缩机备注：施工检验标准:GB3514石油化工设备安装工程质量检验评
5、定标准SH3514-2001工业安装工程质量检验评定统一标准GB50252-9421交工资料标准:GB3503石油化工工程建设交工技术文件标准SH3503-2001安全技术规程石油化工施工安全技术规程SH3505-1999101煤液化备煤装置有传动设备107台，其中，磨煤机7台、离心风机28台、称重给煤机7台、排粉旋转给料机21台、煤粉旋转给料机6台、除铁器6台、煤粉收集器排粉输送机7台、NO.1 煤粉输送机6台、 NO.2煤粉输送机6台、维修起重机14台等。磨煤机、循环风机是本装置的重点设备。101台传动设备分布在：地面、16.7米、18米、29.6米、74米、78米、83米、85米等，安装
6、施工有一定难度。装置分为:磨煤干燥工序、热气体制备工序、煤粉输送工序。 传动设备一览表：设备名称位号台数功率/单台重量备注燃烧空气风机K-201A-G745/700EL16.70密封气风机K-203A-G775KW/500KGEL0.250循环风机K-102A-G71600/2100EL0.250重点袋滤器风机K-103A-G77.5/500EL29.60磨煤机MI-101A-G7800/300000EL0.200重点称重给煤机101-SC-101A-G7/3000EL18.00排粉旋转给料机101-SC-102A-G7/600EL85.00排粉旋转给料机101-SC-103A-G7/600E

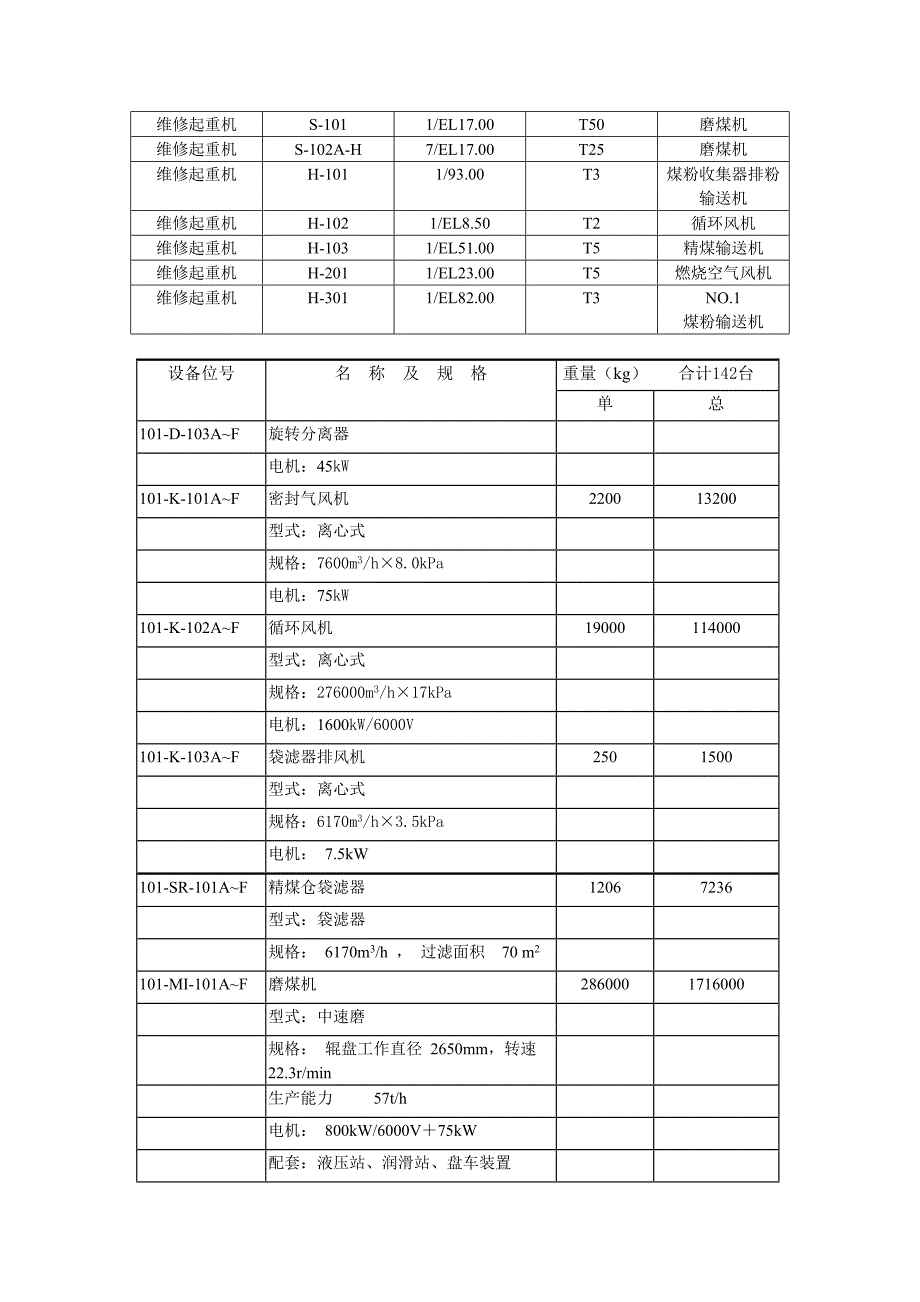

7、L85.00排粉旋转给料机101-SC-104A-G7/600EL85.00煤粉旋转给料机101-SC-303A-F6/600EL83.00除铁器101-S-301A-F6EL74.5煤粉收集器排粉输送机101-SC-105A-G7EL83.00NO.1煤粉输送机101-SC-301A-F6EL78.50NO.2煤粉输送机101-SC-302A-F6EL74.00维修起重机S-1011/EL17.00T50磨煤机维修起重机S-102A-H7/EL17.00T25磨煤机维修起重机H-1011/93.00T3煤粉收集器排粉输送机维修起重机H-1021/EL8.50T2循环风机维修起重机H-1031
8、/EL51.00T5精煤输送机维修起重机H-2011/EL23.00T5燃烧空气风机维修起重机H-3011/EL82.00T3NO.1煤粉输送机设备位号名 称 及 规 格重量（kg）合计142台单总101-D-103AF旋转分离器电机：45kW101-K-101AF密封气风机220013200型式：离心式规格：7600m3/h8.0kPa 电机：75kW101-K-102AF循环风机19000114000型式：离心式规格：276000m3/h17kPa 电机：1600kW/6000V101-K-103AF袋滤器排风机2501500型式：离心式规格：6170m3/h3.5kPa 电机： 7.5k
9、W101-SR-101AF精煤仓袋滤器12067236型式：袋滤器规格： 6170m3/h ， 过滤面积 70 m2101-MI-101AF磨煤机2860001716000型式：中速磨规格： 辊盘工作直径 2650mm，转速 22.3r/min生产能力 57t/h电机： 800kW/6000V75kW配套：液压站、润滑站、盘车装置 组合式旋转分离器101-SC-101AF称重给煤机型式：带式规格：给煤能力1880t/h，给煤距离 2800mm电机： 6kW配套：清扫链、液压站101-SC-102AF排粉旋转给料机3987164101-SC-103AF型式：旋转式 101-SC-104AF规格：
10、能力 25t/h，400400电机：1.1kW101-SC-105AF煤粉收集器排粉输送机1080064800型式：埋刮板规格：输送能力 60t/h输送距离 18625mm或13225mm机槽宽630mm机槽高500mm电机：15kW101-S-101磨煤机维修起重机1350013500型式：电动悬挂过轨式 规格：起重量 225t，跨距 4m, 起升高度18m电机： 23.7kW218.5kW20.8kW 附： AS 25t电动葫芦 2台101-S-102AG磨煤机维修起重机400028000型式：手动悬挂过轨式规格：起重量 25t， 跨度4m， 起升高度18m 101-H-101煤粉排粉输送
11、机维修起重机720720型式：电动葫芦规格：起重量3t，起升高度 45m电机： 4.5kW0.4kW101-H-102循环风机维修起重机495495型式：电动葫芦规格：起重量5t，起升高度 9m电机： 7.5kW0.8kW101-H-103精煤输送机维修起重机14001400型式：电动葫芦规格：起重量5t，起升高度 50m电机： 7.5kW0.8kW101-F-201AF热风炉49000294000型式：燃气立式热风炉规格 2200/230012030，32GJ/h 101-K-201AF燃烧空气风机4602760型式：离心式规格：11000m3/h7kPa 电机：45kW101-K-202A
12、F稀释空气风机3281968型式：离心式规格：6786m3/h7.70kPa 电机：22kW101-H-201燃烧空气风机维修起重机332332型式：电动葫芦规格：起重量2t，起升高度 24m电机： 3.0kW0.4kW101-H-301NO.1煤粉输送机维修起重机720720型式：电动葫芦规格：起重量3t，起升高度 45m电机： 4.5kW0.4kW101-SC-301A/BNO.1煤粉输送机59000118000型式：埋刮板规格：输送能力 145t/h 机槽宽 630mm 机槽高 470mm 输送距离 64000mm电机： 75kW101-SC-302AI煤粉旋转给料机150013500型式：旋转式规格：能力 75t/h，800800 电机： 4.0kW101-S-301AI除铁器150013500型式：永磁溜管式溜管尺寸：800800 mm
