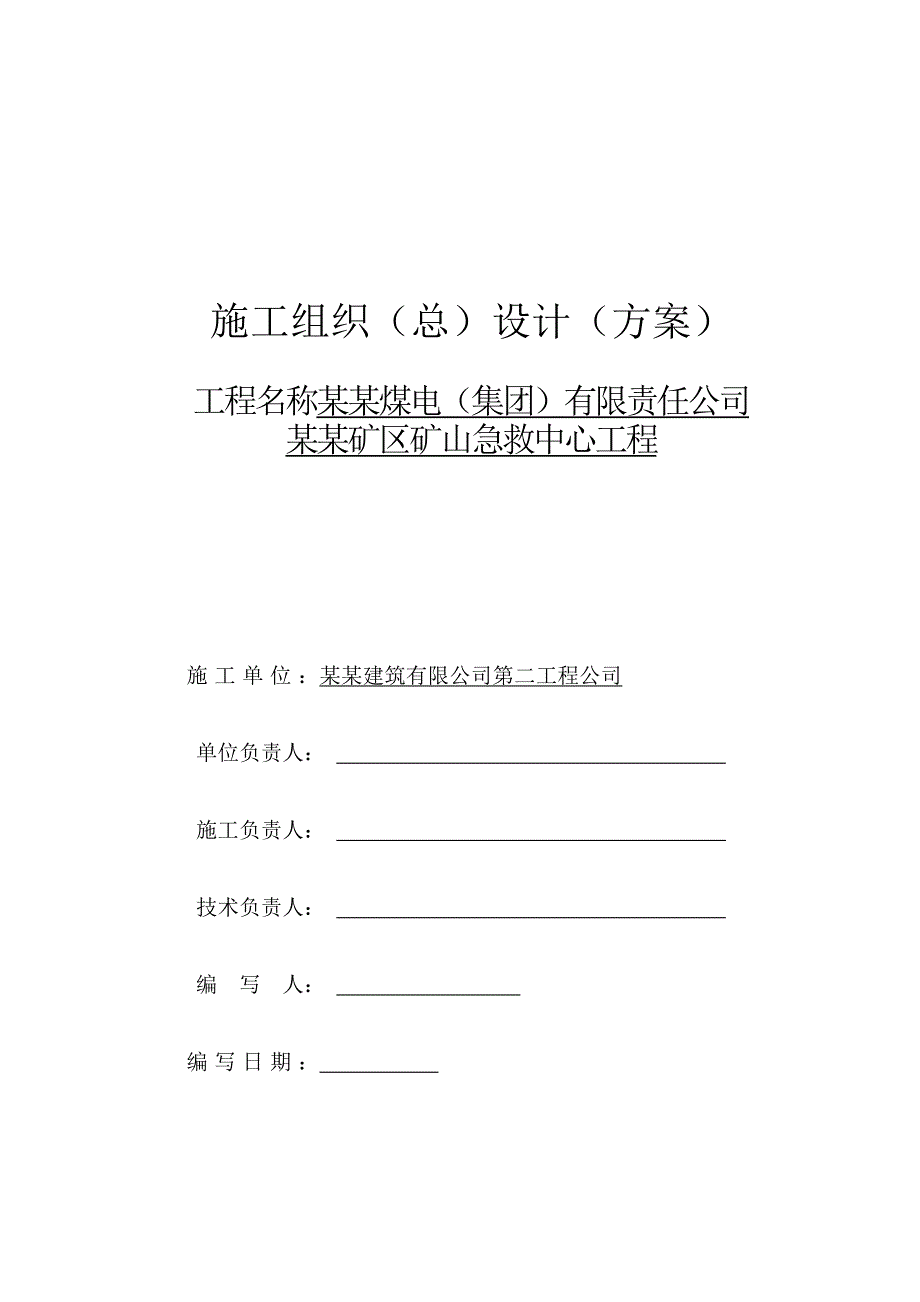

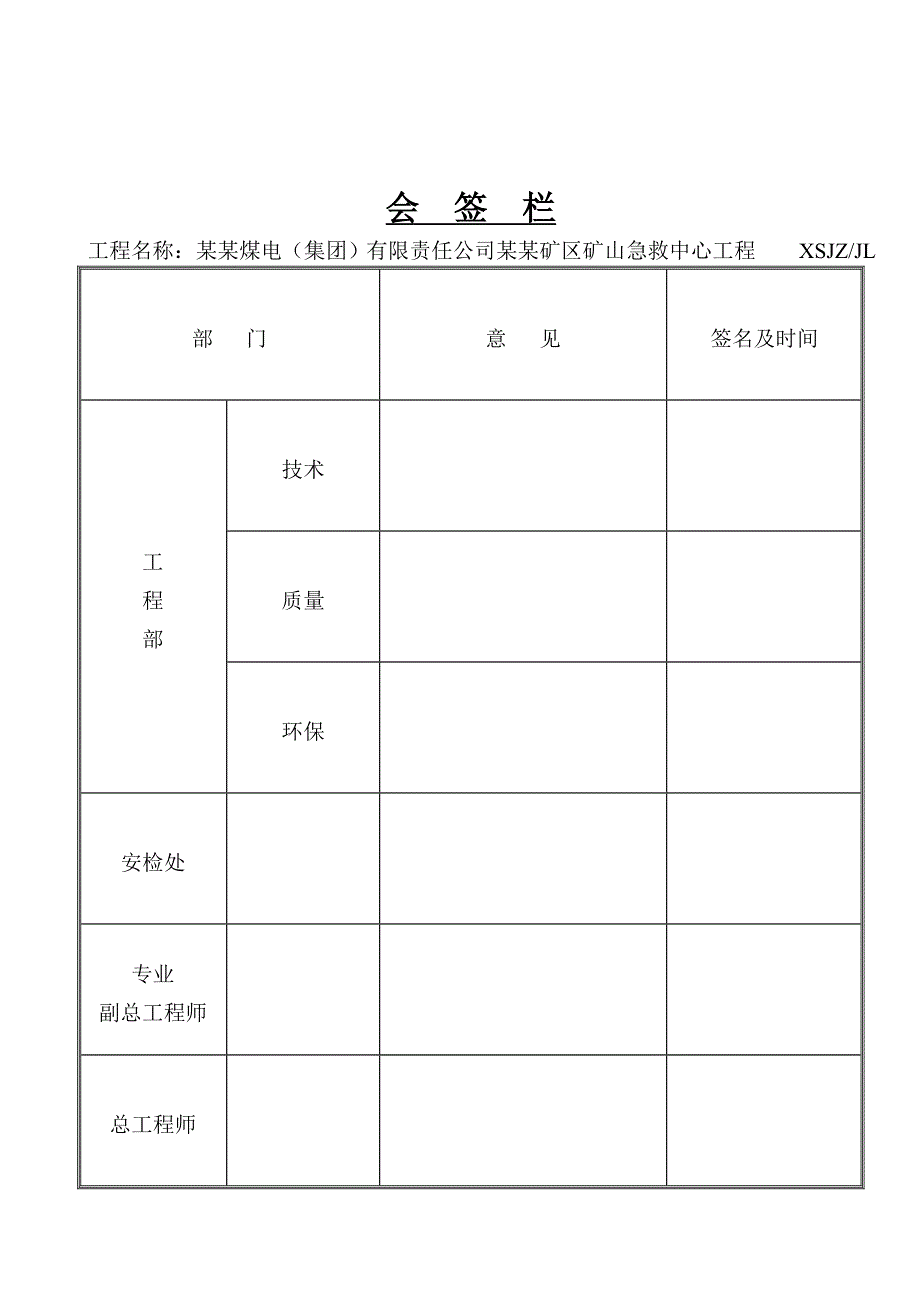

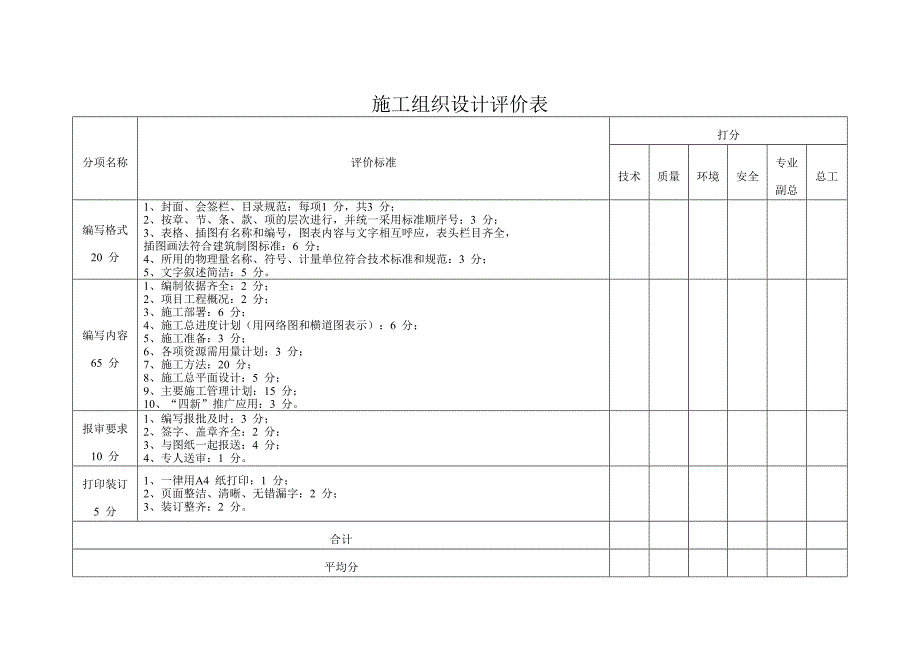

1、施工组织（总）设计（方案） 工程名称某某煤电（集团）有限责任公司某某矿区矿山急救中心工程施工单位：某某建筑有限公司第二工程公司单位负责人： 施工负责人： 技术负责人： 编 写 人： 编写日期： 会 签 栏工程名称：某某煤电（集团）有限责任公司某某矿区矿山急救中心工程 XSJZ/JL部 门意 见签名及时间工程部技术质量环保安检处专业副总工程师总工程师施工组织设计评价表分项名称评价标准打分技术质量环境安全专业副总总工编写格式20 分1、封面、会签栏、目录规范：每项1 分，共3 分；2、按章、节、条、款、项的层次进行，并统一采用标准顺序号：3 分；3、表格、插图有名称和编号，图表内容与文字相互呼应，
2、表头栏目齐全，插图画法符合建筑制图标准：6 分；4、所用的物理量名称、符号、计量单位符合技术标准和规范：3 分；5、文字叙述简洁：5 分。编写内容65 分1、编制依据齐全：2 分；2、项目工程概况：2 分；3、施工部署：6 分；4、施工总进度计划（用网络图和横道图表示）：6 分；5、施工准备：3 分；6、各项资源需用量计划：3 分；7、施工方法：20 分；8、施工总平面设计：5 分；9、主要施工管理计划：15 分；10、“四新”推广应用：3 分。报审要求10 分1、编写报批及时：3 分；2、签字、盖章齐全：2 分；3、与图纸一起报送：4 分；4、专人送审：1 分。打印装订5 分1、一律用A4
3、纸打印：1 分；2、页面整洁、清晰、无错漏字：2 分；3、装订整齐：2 分。合计平均分某某煤电（集团）有限责任公司某某矿区矿山急救中心工程施工组织设计1、编制依据山西省建筑设计研究院提供设计图纸；某某煤电（集团）有限责任公司与某某矿区矿山急救中心认可的调整方案及设计要求；某某矿区矿山急救中心提供的地形图及建设单位意见。本施工组织设计主要依据以下有关文件及资料进行编制：11本设计主要遵循的标准、规范、规程建筑结构可靠度设计统一标准 （GB50068-2001）建筑工程抗震设防分类标准 （GB50223-2008）建筑结构荷载规范 （GB50009-2012）建筑抗震设计规范 （GB50011-2
4、010）混凝土结构设计规范 （GB50010-2010）混凝土结构耐久性设计规范 （GB/T50476-2008）建筑地基基础设计规范 （GB50007-2011）建筑地基处理技术规范 （JGJ79-2012）砌体结构设计规范 （GB50003-2010）建筑变形测量规程 （JGJ8-2007）地下工程防水技术规范 （GB50108-2008）建筑设计防火规范 （GB50016-2006）工业建筑防腐设计规范 （GB50046-2008）高层建筑混凝土结构技术规程 （JGJ3-2010）混凝土结构施工图平面整体表示方法制图规则和构造详图 (11G101-1,2，3)混凝土结构施工钢筋排布规则与
5、构造详图 （12G901-1）钢筋焊接网混凝土楼板怀剪力墙构造详图 （04SG309）砌体填充墙结构构造 （12SG614-1） 02系列结构标准图集 （02G01-08）民用建筑设计通则 （GB50352-2005）综合医院建筑设计规范 （JGJ49-88）95无障碍设计规范 （GB50763-2012）屋面工程技术规范 （GB50345-2012）建筑内部装修设计防火规范 （GB50222-95）公共建筑节能设计标准 （GB50189-2005）高层民用建筑设计防火规范 （BG50045-95）建筑防水工程技术规程 （DBJ04-249-2007）地下工程防水技术规范 （GB50108-2
6、008）医院洁净手术部建筑技术规范 （GB50333-2002）1.3 工程图纸结构： 0118建筑： 01192.工程概况2.1简介本工程为某某煤电（集团）有限责任公司某某矿区矿山急救中心，位于某某市新村街矿区总医院的院内。本工程总建筑面积29884.1平方米，其中地下2289.6平方米，地上27594.5平方米。主裙楼均为地下一层，主楼地上十六层加一层设备层；裙楼地上三层。2.1.1建设单位某某煤电（集团）有限责任公司某某矿区总医院2.1.2设计单位 山西省建筑设计研究院2.1.3监理单位 太原理工大成工程有限公司2.2设计概况2.2.1建筑概况本工程为某某煤电（集团）有限责任公司某某矿区
7、矿山急救中心，位于某某市新村街矿区总医院的院内。本工程主裙楼均为地下一层，主楼地上十六层加一层设备层；裙楼地上三层。框架-剪力墙结构，总高69.09米，总长63米，总宽36.90米。楼板均采用现浇钢筋混凝土楼板，基础采用钢筋混凝土筏板基础。建筑物室内地面标高0.000相当于绝对高程975.800m，室内外高差0.6m。2.2.2结构概况楼层主要使用功能地下层设备用房、药库一层大厅、消控及监控室、办公室、配液中心等二层血液科、ICU病房三层手术室、护士站四十五层病房十六层套间病房设计使用年限： 50年建筑物耐火等级： 一级建筑抗震设防烈度： 7度结构形式： 框架结构总建筑面积： 29884.1平
8、方米建筑高度： 69.06米室内外高差： 0.6米各层层高： 地下一层层高：5.1米地上一层三层高： 5.1米设备层层高： 2.19米四层十五层层高： 3.9米十六层层高： 4.2米2.2.3主要结构材料2.2.3.1混凝土强度等级A. 基础板及基础梁：C45 设计抗渗等级为P6B. 地下室外墙：C50设计抗渗等级为P6C. 框架柱及剪力墙：基础顶标高25.240m处均为C50；标高25.240m标高48.640m均为C45;标高48.640m及以上各层均为C40.D. 梁、板、楼梯：每层均为C30E. 卫生间、厨房、浴室及类似环境中梁板，室外露天构件：C30F. 圈梁、构造柱：C302.2.
9、3.2本工程梁柱节点处的混凝土可按梁板混凝土一同浇筑。2.2.3.3钢筋及钢材：A. 钢筋采用HPB300级钢（，新I级钢）；HRB335E级（，II级钢）；HRB400E（，III级钢）。B. 钢板采用Q235-B，Q345-B钢。C. 吊钩、吊环均采用HPB300级钢筋，严禁采用冷加工钢筋。吊环埋入混凝土的深度不小于30d，并焊接或绑扎在钢筋骨架上；受力预埋件的锚筋严禁采用冷加工钢筋。D. 钢筋的强度标准值应具有不小于95%的保证率。E. 根据山西省建设厅关于在工程建设中推广使用钢筋焊接网的通知（晋建科函字2008215号）精神，宜优先采用钢筋焊接网。F. 当需要以不同的强度等级的钢筋替代
10、原设计中的纵向受力钢筋时，应按照钢筋承载力设计值相等的原则换算。当采用强度等级较高的钢筋替代时，同时应满足最小配筋率的要求。G. 当钢筋的品种、级别或规格需作变更时，应办理设计变更文件。H. 抗震等级为一、二、三级的框架和斜撑的构件（含梯段），其纵向受力钢筋采用普通钢筋时，钢筋的抗拉强度实测值和屈服强度实测值的比不应小于1.25；钢筋的屈服强度实测值与强度实测值与强度标准值的比值不应大于1.30；且钢筋在最大拉力下的总伸长率实测值不应小于9%，当钢筋采用HPB300钢筋时钢筋在最大拉力下的总伸长率实测值不应小于10%。2.2.3.4焊条：HPB300钢筋采用43XX型，HRB335E、HRB400E钢筋采用E50XX型，钢筋与型钢焊接随钢筋定焊条。2.2.3.5隔墙：0.000以下采用非粘土烧结普通砖，用M10水泥砂浆砌筑；0.000以上采用加气混凝土砌块，用Ma5混合砂浆砌筑。非粘土烧结普通砖强度等级不低于MU15；加气混凝土砌块强度等级不低于A3.5，加气混凝土砌块容重应不大于7kN/m3。砖、砌体和砂浆的强度等级必须符合设计要求。3.施工部署3.1工程目标3.1.1质量
