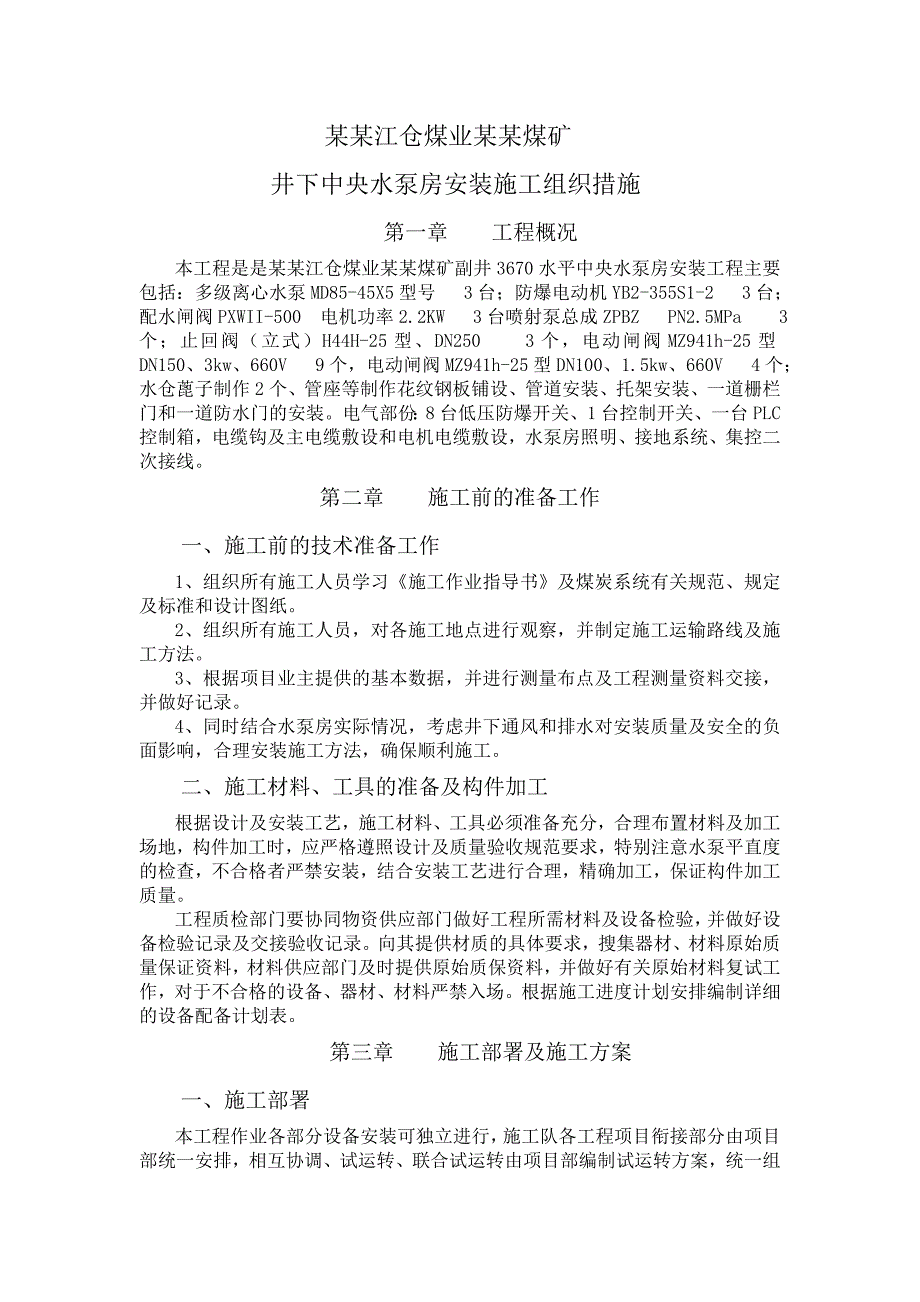

1、某某江仓煤业某某煤矿井下中央水泵房安装施工组织措施第一章 工程概况本工程是是某某江仓煤业某某煤矿副井3670水平中央水泵房安装工程主要包括：多级离心水泵MD85-45X5型号 3台；防爆电动机YB2-355S1-2 3台；配水闸阀PXWII-500 电机功率2.2KW 3台喷射泵总成ZPBZ PN2.5MPa 3个；止回阀（立式）H44H-25型、DN250 3个，电动闸阀MZ941h-25型DN150、3kw、660V 9个，电动闸阀MZ941h-25型DN100、1.5kw、660V 4个；水仓蓖子制作2个、管座等制作花纹钢板铺设、管道安装、托架安装、一道栅栏门和一道防水门的安装。电气部份
2、：8台低压防爆开关、1台控制开关、一台PLC控制箱，电缆钩及主电缆敷设和电机电缆敷设，水泵房照明、接地系统、集控二次接线。第二章 施工前的准备工作一、施工前的技术准备工作1、组织所有施工人员学习施工作业指导书及煤炭系统有关规范、规定及标准和设计图纸。2、组织所有施工人员，对各施工地点进行观察，并制定施工运输路线及施工方法。3、根据项目业主提供的基本数据，并进行测量布点及工程测量资料交接，并做好记录。4、同时结合水泵房实际情况，考虑井下通风和排水对安装质量及安全的负面影响，合理安装施工方法，确保顺利施工。二、施工材料、工具的准备及构件加工根据设计及安装工艺，施工材料、工具必须准备充分，合理布置材
3、料及加工场地，构件加工时，应严格遵照设计及质量验收规范要求，特别注意水泵平直度的检查，不合格者严禁安装，结合安装工艺进行合理，精确加工，保证构件加工质量。工程质检部门要协同物资供应部门做好工程所需材料及设备检验，并做好设备检验记录及交接验收记录。向其提供材质的具体要求，搜集器材、材料原始质量保证资料，材料供应部门及时提供原始质保资料，并做好有关原始材料复试工作，对于不合格的设备、器材、材料严禁入场。根据施工进度计划安排编制详细的设备配备计划表。第三章 施工部署及施工方案一、施工部署本工程作业各部分设备安装可独立进行，施工队各工程项目衔接部分由项目部统一安排，相互协调、试运转、联合试运转由项目部

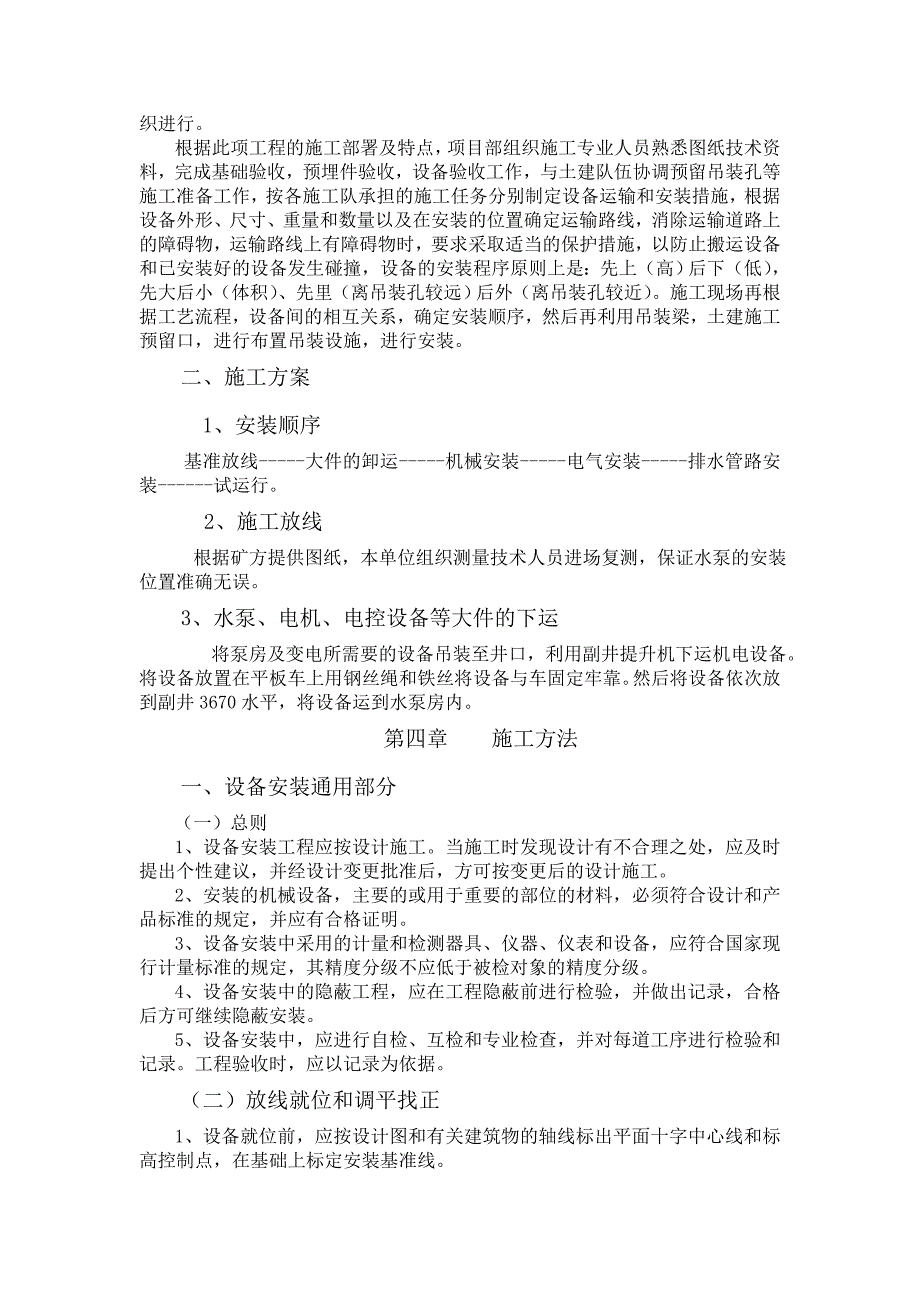

4、编制试运转方案，统一组织进行。根据此项工程的施工部署及特点，项目部组织施工专业人员熟悉图纸技术资料，完成基础验收，预埋件验收，设备验收工作，与土建队伍协调预留吊装孔等施工准备工作，按各施工队承担的施工任务分别制定设备运输和安装措施，根据设备外形、尺寸、重量和数量以及在安装的位置确定运输路线，消除运输道路上的障碍物，运输路线上有障碍物时，要求采取适当的保护措施，以防止搬运设备和已安装好的设备发生碰撞，设备的安装程序原则上是：先上（高）后下（低），先大后小（体积）、先里（离吊装孔较远）后外（离吊装孔较近）。施工现场再根据工艺流程，设备间的相互关系，确定安装顺序，然后再利用吊装梁，土建施工预留口，进
5、行布置吊装设施，进行安装。二、施工方案 1、安装顺序 基准放线-大件的卸运-机械安装-电气安装-排水管路安装-试运行。2、施工放线 根据矿方提供图纸，本单位组织测量技术人员进场复测，保证水泵的安装位置准确无误。3、水泵、电机、电控设备等大件的下运 将泵房及变电所需要的设备吊装至井口，利用副井提升机下运机电设备。将设备放置在平板车上用钢丝绳和铁丝将设备与车固定牢靠。然后将设备依次放到副井3670水平，将设备运到水泵房内。第四章 施工方法一、设备安装通用部分（一）总则1、设备安装工程应按设计施工。当施工时发现设计有不合理之处，应及时提出个性建议，并经设计变更批准后，方可按变更后的设计施工。2、安装

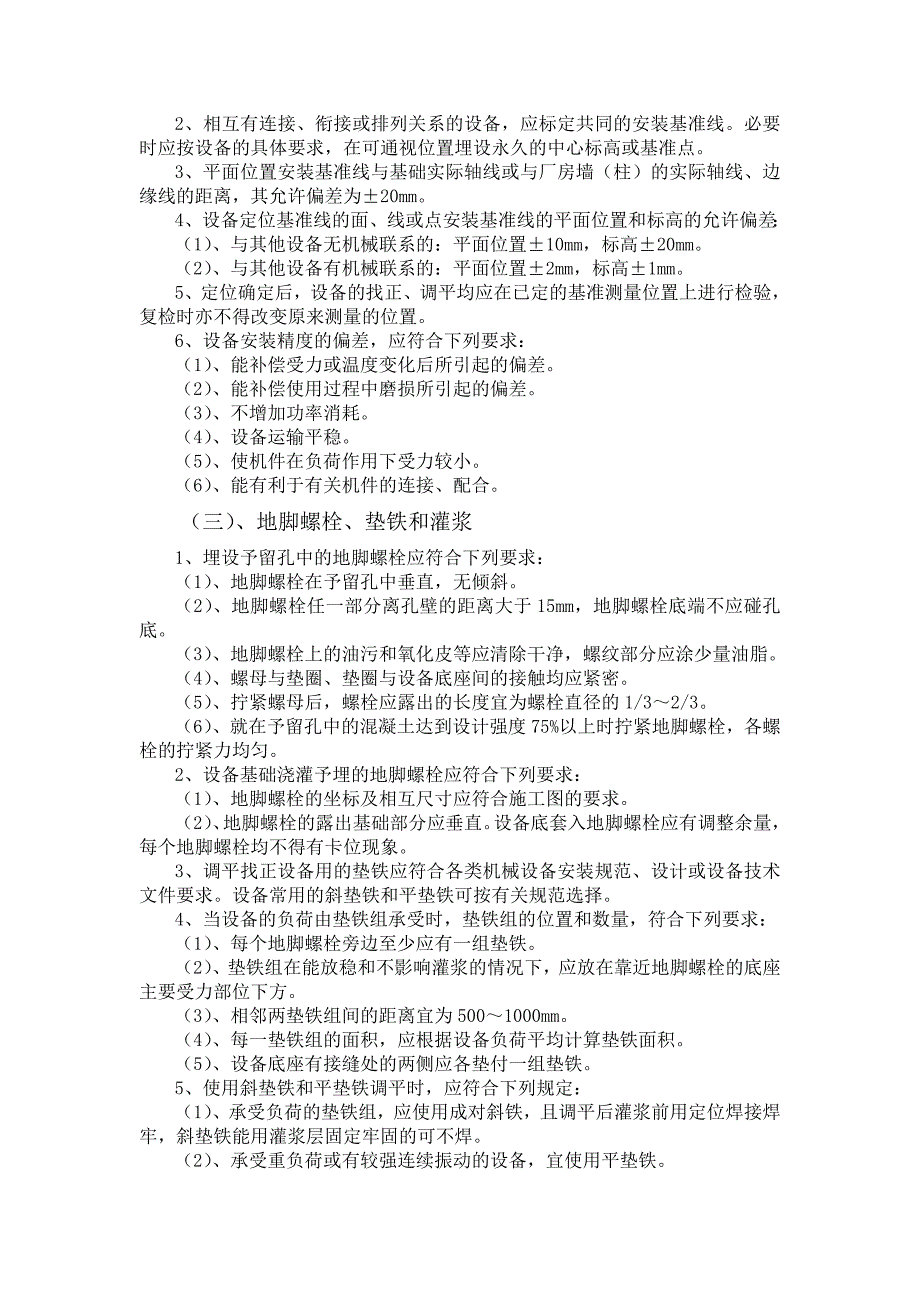

6、的机械设备，主要的或用于重要的部位的材料，必须符合设计和产品标准的规定，并应有合格证明。3、设备安装中采用的计量和检测器具、仪器、仪表和设备，应符合国家现行计量标准的规定，其精度分级不应低于被检对象的精度分级。4、设备安装中的隐蔽工程，应在工程隐蔽前进行检验，并做出记录，合格后方可继续隐蔽安装。5、设备安装中，应进行自检、互检和专业检查，并对每道工序进行检验和记录。工程验收时，应以记录为依据。（二）放线就位和调平找正1、设备就位前，应按设计图和有关建筑物的轴线标出平面十字中心线和标高控制点，在基础上标定安装基准线。2、相互有连接、衔接或排列关系的设备，应标定共同的安装基准线。必要时应按设备的具
7、体要求，在可通视位置埋设永久的中心标高或基准点。3、平面位置安装基准线与基础实际轴线或与厂房墙（柱）的实际轴线、边缘线的距离，其允许偏差为20mm。4、设备定位基准线的面、线或点安装基准线的平面位置和标高的允许偏差：（1）、与其他设备无机械联系的：平面位置10mm，标高20mm。（2）、与其他设备有机械联系的：平面位置2mm，标高1mm。5、定位确定后，设备的找正、调平均应在已定的基准测量位置上进行检验，复检时亦不得改变原来测量的位置。6、设备安装精度的偏差，应符合下列要求：（1）、能补偿受力或温度变化后所引起的偏差。（2）、能补偿使用过程中磨损所引起的偏差。（3）、不增加功率消耗。（4）、设
8、备运输平稳。（5）、使机件在负荷作用下受力较小。（6）、能有利于有关机件的连接、配合。（三）、地脚螺栓、垫铁和灌浆1、埋设予留孔中的地脚螺栓应符合下列要求：（1）、地脚螺栓在予留孔中垂直，无倾斜。（2）、地脚螺栓任一部分离孔壁的距离大于15mm，地脚螺栓底端不应碰孔底。（3）、地脚螺栓上的油污和氧化皮等应清除干净，螺纹部分应涂少量油脂。（4）、螺母与垫圈、垫圈与设备底座间的接触均应紧密。（5）、拧紧螺母后，螺栓应露出的长度宜为螺栓直径的1/32/3。（6）、就在予留孔中的混凝土达到设计强度75%以上时拧紧地脚螺栓，各螺栓的拧紧力均匀。2、设备基础浇灌予埋的地脚螺栓应符合下列要求：（1）、地脚螺
9、栓的坐标及相互尺寸应符合施工图的要求。（2）、地脚螺栓的露出基础部分应垂直。设备底套入地脚螺栓应有调整余量，每个地脚螺栓均不得有卡位现象。3、调平找正设备用的垫铁应符合各类机械设备安装规范、设计或设备技术文件要求。设备常用的斜垫铁和平垫铁可按有关规范选择。4、当设备的负荷由垫铁组承受时，垫铁组的位置和数量，符合下列要求：（1）、每个地脚螺栓旁边至少应有一组垫铁。（2）、垫铁组在能放稳和不影响灌浆的情况下，应放在靠近地脚螺栓的底座主要受力部位下方。（3）、相邻两垫铁组间的距离宜为5001000mm。（4）、每一垫铁组的面积，应根据设备负荷平均计算垫铁面积。（5）、设备底座有接缝处的两侧应各垫付一
10、组垫铁。5、使用斜垫铁和平垫铁调平时，应符合下列规定：（1）、承受负荷的垫铁组，应使用成对斜铁，且调平后灌浆前用定位焊接焊牢，斜垫铁能用灌浆层固定牢固的可不焊。（2）、承受重负荷或有较强连续振动的设备，宜使用平垫铁。6、每一垫铁组宜减少垫铁的组数，且不宜超过4层，并不宜采用薄垫铁，安装平垫铁时，厚的宜放在下面，薄的宜放在中间不宜小于2mm，并应将各垫铁相互用定位焊焊牢，但铸铁垫铁可不焊。7、每一组垫铁组应安装整齐平稳，接触良好。设备调平后，每级垫铁均应压紧，并应用手锤一一轻击听音检查。对高速运转的设备，采用0.05mm塞尺检查垫铁之间及垫铁与底座面之间的间隙时，在垫铁同一断面处以两侧塞入的长度
11、总和不得超过长度或宽度1/3。8、设备调平后，垫铁端面应露出设备底面外缘；平垫铁宜露出1030mm；斜垫铁宜露出1050mm。垫铁组伸入设备底座底面的长度应超过地脚螺栓的中心。9、安装在金属结构上的设备调平后，其垫块应与金属结构用定位焊焊牢。10、予留地脚螺栓孔或设备底座与基础之间的灌浆，应符合钢筋混凝土工程施工及验收规范的规定。11、予留孔灌浆前，灌浆处应清理洁净，灌浆宜采用细碎石混凝土，其强度应比基础或地坪的混凝土强度高一级；灌浆时应捣实，并不应使用地脚螺栓倾斜和影响设备的安装精度。12、当灌浆层与设备底座面接触要求较高时，宜采用无收缩混凝土或水泥沙浆。13、灌浆层厚度不应小于25mm，公
12、用于固定垫铁或防止油、水进入的灌浆层，且灌浆无困难时，其厚度可小于25mm。14、灌浆前应敷设外模板，各模板至设备底座机外缘的距离不宜小于60mm。模板拆除后，表面应进行抹光处理。15、当设备底座下不需全部灌浆，且灌浆层需承爱设备负荷时，应敷设内模板。二、水泵及管路安装施工方法:1、全体施工人员及测量人员必须先熟悉图纸，由检测人员根据设计图纸画出管子道管路托梁位置及水泵安装的十字中心线及标高。2、根据设计图纸及十字中心线、标高点对基础进行检查验收，如有偏差应进行处理。3、施工人员根据设计图纸及十字中心线、标高点进行剁基础、配置基础垫铁。4、施工人员用5吨手拉葫芦把水泵及电机吊到基础垫铁上，穿入
13、地脚螺栓，戴好螺母。5、施工人员在十字中心点上系好线绳，然后在线绳上挂好两个线坠，根据十字中心线、标高点、把水泵利用水准仪以及水平尺找平找正，垫好垫铁，经监理验收合格，进行二次浇灌，浇灌时要把基础面冲洗干净把混凝土捣实，保证地脚螺栓不歪斜。6、待水泵安装完毕，再把电动机找平找正。7、待水泵及电动机的浇灌强度达到80%时，再进行精找，经监理验收合格，把垫铁焊牢。8、根据现场的实际情况配置吸水管，先把吸水井内的管子加工好并用螺栓连接好，在吸水井上方的起重梁上挂好一个2吨的手拉葫芦，利用2吨的手拉葫芦把吸水管吊入井内，利用三角拔杆把加工好的偏心异径管及弯头连接好再与水泵进水口安装好，做好支架固定好。
14、利用2吨手拉葫芦把吸水管吊起来与弯头连接好，再安装好固定抱箍。9、利用泵房内巷道顶上的起重梁挂好2吨手拉葫芦把加工好的管路及三通吊至安装位置用螺栓连接好，螺栓穿向要一致并把紧把牢，在管子下方垫好垫木用螺栓抱箍固定好。10、利用2吨葫芦把水泵出水短接、电动闸阀、止回阀、异径管及三通等安装好。11、利用组合手脚架安装放水管、闸阀、抱箍。12、利用配水井上的起重环，挂好2吨的手拉葫芦把配水阀门吊入配水井下进行安装，然后铺设配水井吸水井上的平台板，利用人工把水仓蓖子通过水仓巷道运送到配水井与水仓连接处放好并固定牢。13、泵房内管路安装：在施工前应将所要安装的管子运到水泵房根据设计图纸和巷道内的托梁位置
15、，用人力将管子搬运到安装位置，在管子中间支好拔杆，挂上葫芦，在管子中间系好钢丝绳，绳头绕管两圏与葫芦钩头挂好，拉起管子至安装高度，用抱箍固定好，并与相连管道焊接牢固。以此类推直至把管路安装完毕。三、电气装置安装1、电气设备安装的方法低压防爆开关安装开关绝缘电阻在温度为205，相对湿度为50%70%，井上测试时，必须符合下列规定：导电部分：380V不得低于5M，660V不得低于，140V不得低于10M；控制部分：不得低于1M；检验方法 检查试验记录。隔爆面必须符合下列规定：完整、无锈，结合面粗糙度符合产品规定，闭锁装置齐全、可靠，防锈措施良好。检验方法 观察检查。电线接线盒的处理必须符合下列规定：有电缆出线者，螺栓应齐全紧固，且有合格的密封圈，其内径等于电缆公称外径，公差1mm，外径与进线装置内径相差不大于2mm，无电缆出线者，应有密封圈及厚2mm或以上的钢板堵死，并用喇叭或螺母压紧，钢板应置于密封圈之外，钢板与进线装置内径差不大于2mm，电器导电接触面和电缆接头接触良好。检验方法 观察检查。送电运行必须符合下列规定：分、合闸及换向灵活。检验方法 试运行检查。开关安装调整应符合下列
