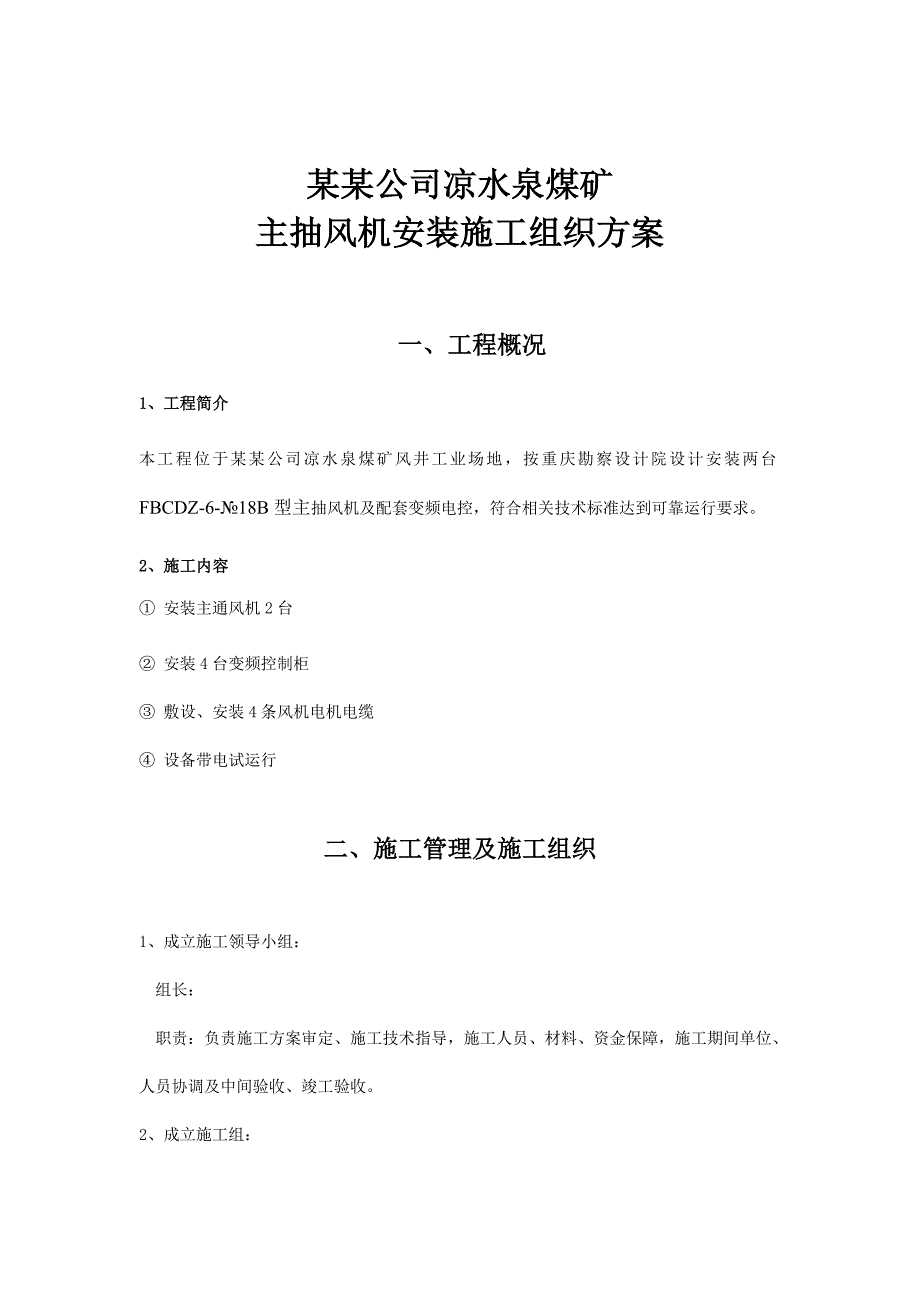

1、某某公司凉水泉煤矿主抽风机安装施工组织方案一、工程概况1、工程简介本工程位于某某公司凉水泉煤矿风井工业场地，按重庆勘察设计院设计安装两台FBCDZ-6-18B型主抽风机及配套变频电控，符合相关技术标准达到可靠运行要求。2、施工内容 安装主通风机2台 安装4台变频控制柜 敷设、安装4条风机电机电缆 设备带电试运行二、施工管理及施工组织1、成立施工领导小组：组长：职责：负责施工方案审定、施工技术指导，施工人员、材料、资金保障，施工期间单位、人员协调及中间验收、竣工验收。2、成立施工组：施工负责人：职责：负责施工人员管理，施工技术管理，每天工作安排，工具、材料准备及加工，确保施工正常进行。3、安装人

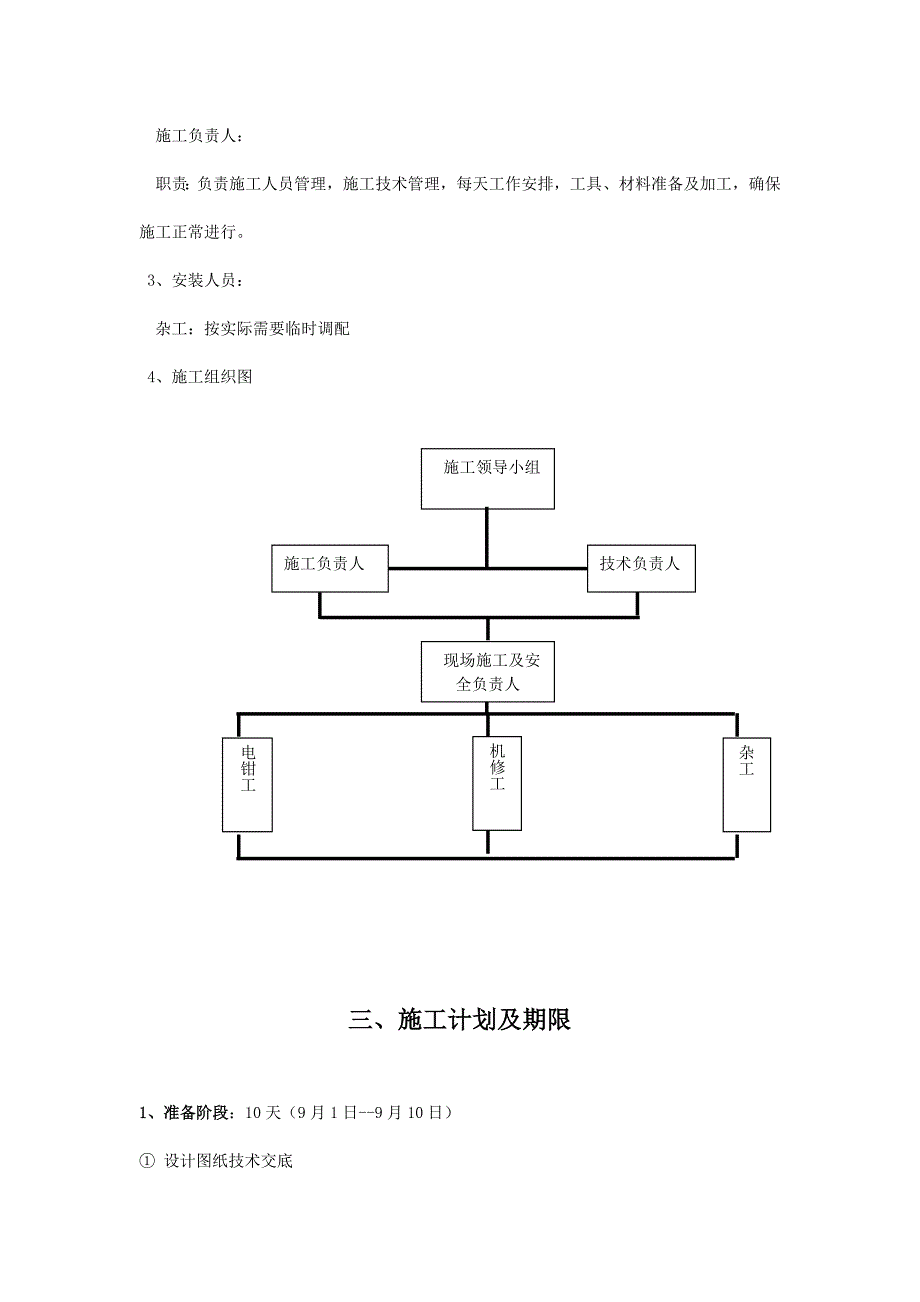

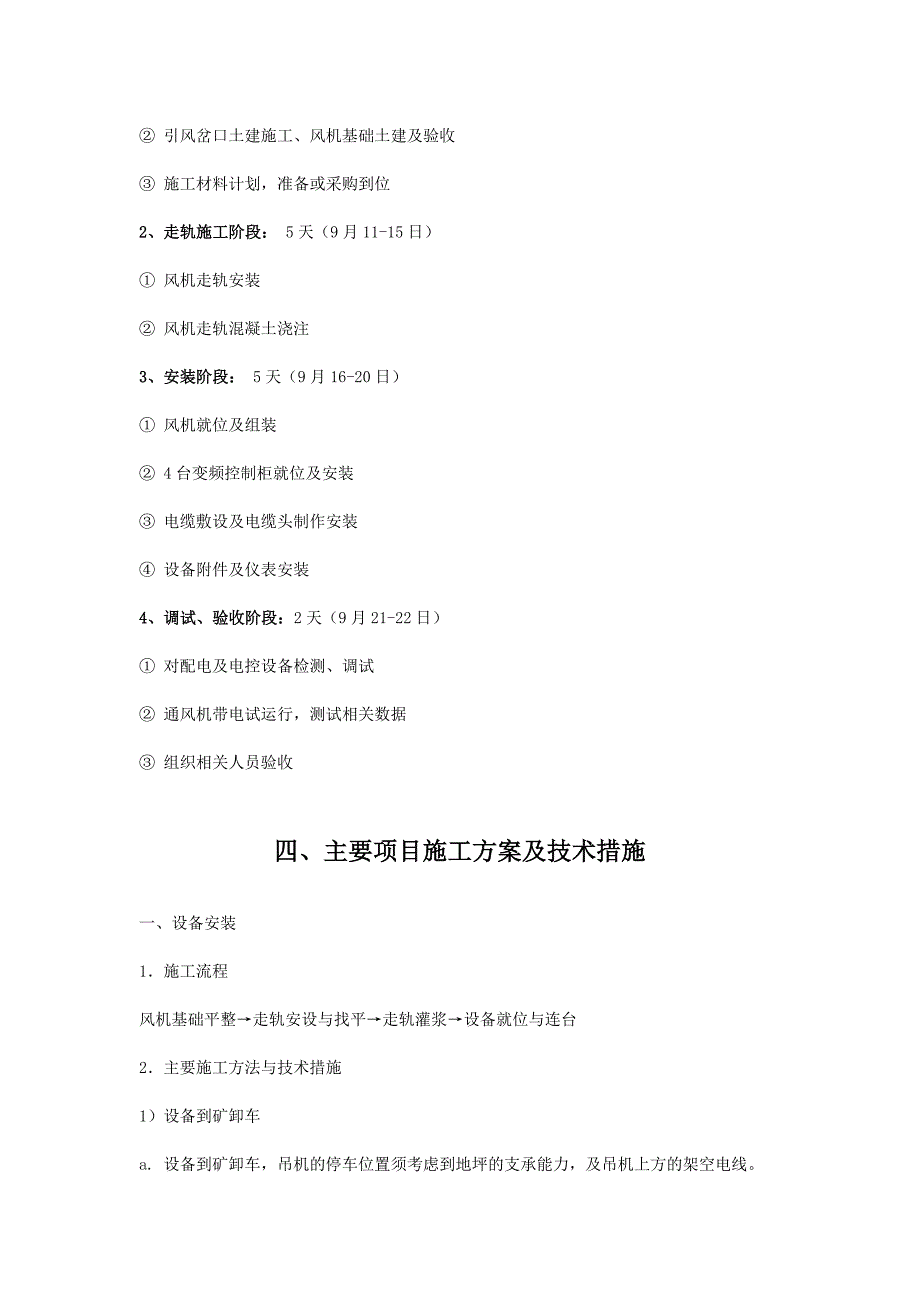

2、员：杂工：按实际需要临时调配4、施工组织图施工领导小组技术负责人施工负责人现场施工及安全负责人机修工电钳工杂工三、施工计划及期限1、准备阶段：10天（9月1日-9月10日） 设计图纸技术交底 引风岔口土建施工、风机基础土建及验收 施工材料计划，准备或采购到位2、走轨施工阶段： 5天（9月11-15日） 风机走轨安装 风机走轨混凝土浇注3、安装阶段： 5天（9月16-20日） 风机就位及组装 4台变频控制柜就位及安装 电缆敷设及电缆头制作安装 设备附件及仪表安装4、调试、验收阶段：2天（9月21-22日） 对配电及电控设备检测、调试 通风机带电试运行，测试相关数据 组织相关人员验收四、主要项目施
3、工方案及技术措施一、设备安装1施工流程风机基础平整走轨安设与找平走轨灌浆设备就位与连台2主要施工方法与技术措施1）设备到矿卸车a. 设备到矿卸车，吊机的停车位置须考虑到地坪的支承能力，及吊机上方的架空电线。b. 起吊设备时，吊装钢丝绳需设置在有设备起吊标记的位置处。c. 设备上的防护物品和包装，应在施工工序需要时拆除，不得过早拆除，以免设备受损。d. 吊机使用前，吊机司机需熟悉环境，与现场起重指挥统一指挥信号，避免指挥失误。2）安装基础验收a. 根据安装施工图，检查风机走轨基础是否平整夯实。b. 根据土建提供的引风硐轴线位置及标高水平线，分别检查安装基准线与引风硐轴线距离，安装基准线与设备平面
4、位置和标高的偏差值。c. 安装基础划线 根据平面布置图在设备基础上划出下列安装基准线：按引风硐轴线划定设备的纵向中心线；按引风硐轴线划定设备的横向中心线；按标高基准点，在基础上引出安装标高基准线。d. 风机走轨轨道铺设及浇注 根据设备的纵向中心线、横向中心线、安装标高基准线铺设风机走轨，安装水平度和垂直度1/1000：使用22/m钢轨；使用11#工字钢（加工支架后剩的短节）作轨枕； 钢轨与轨枕采用焊接，并用垫铁找平垫实。找正找平工作结束后，各组垫铁应分别进行点焊。根据设计浇注走轨混凝土固定道床。e. 组织相关人员对风机走轨进行验收，验收合格后才能进行设备安装。3）设备拖运就位a. 施工前熟悉施
5、工现场设备布置平面图，了解现场设备安装位置和方向。按设备部件安装先后次序装车拖运到安装现场就位。b. 拖运前对设备进行外观检查，发现有缺陷时，及时向现场负责人报告。c. 设备在拖运时，使用平板车须铺设木板或枕木，放置平稳且无摇晃感，设备捆绑必须牢固可靠。d. 设备拖运用装载机或挖机起吊，起吊点要选择合适位置，防止设备受力变形。4）设备安装a. 设备安装应遵循先大件后小件、先里后外的安装原则。b. 设备安装螺栓必须齐全紧固。c. 安装水平和铅垂度应在底座和风筒上进行测量，其偏差均不应大于1/1000。如果超过误差，可用风机底座上的调节螺栓进行调节。二、电气安装1施工流程变频控制柜就位及安装电缆敷
6、设及电缆头制作安装设备附件及仪表安装试运转验收交工2主要施工方法与技术措施1） 变频电控柜的安装：运到风井配电室按布置图安装就位。注意事项:使用人工抬到室内，柜体的表面油漆不可碰损,安装时不可使之变形,据国家规范排列整齐,平面度垂直度符合要求,表面整洁无损伤。接地要可靠,接地电阻符合规定。2） 电缆敷设安装:从风井配电室铺设4根150mm2电缆到4台风机电机。注意事项:敷设时考虑先后顺序,一条一条铺设，避免交叉现象。转角处要有弧度,穿管时防止毛刺和硬拉对电缆造成损伤。做好电缆的绑扎工作和标识工作。最后还要对电缆进行整理,达到排列整齐,规范,符合要求。3） 接线及检查:制作线鼻子并接线安装到位注意事项:做好校线工作,一丝不苟地按图接线,不能出现校错线、接错线、虚接等现象,尤其是做好复查工作,确保接线准确无误，符合标准紧固可靠。4） 电气调试及试运转:按规定做好保护整定及试运前的检查并试运转。注意事项:注意试运前的检查准备工作,确保万无一失。试运中注意电压、电流、运转声音等及异常现象,发现问题立即停机，汇报并检查处理。
