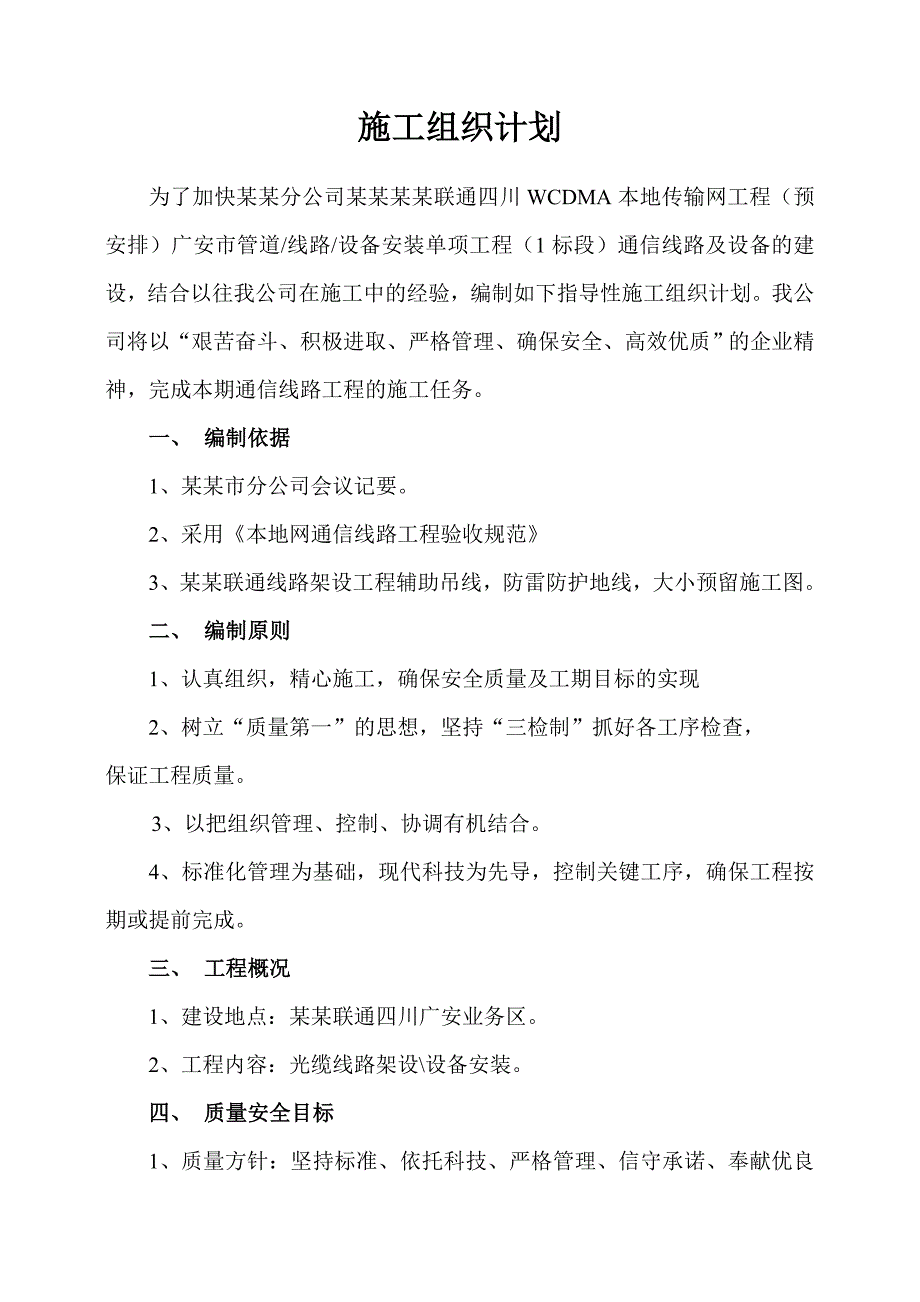

1、施工组织计划为了加快某某分公司某某某某联通四川WCDMA本地传输网工程（预安排）广安市管道/线路/设备安装单项工程（1标段）通信线路及设备的建设，结合以往我公司在施工中的经验，编制如下指导性施工组织计划。我公司将以“艰苦奋斗、积极进取、严格管理、确保安全、高效优质”的企业精神，完成本期通信线路工程的施工任务。一、 编制依据1、某某市分公司会议记要。2、采用本地网通信线路工程验收规范3、某某联通线路架设工程辅助吊线，防雷防护地线，大小预留施工图。二、 编制原则1、认真组织，精心施工，确保安全质量及工期目标的实现2、树立“质量第一”的思想，坚持“三检制”抓好各工序检查，保证工程质量。 3、以把组织

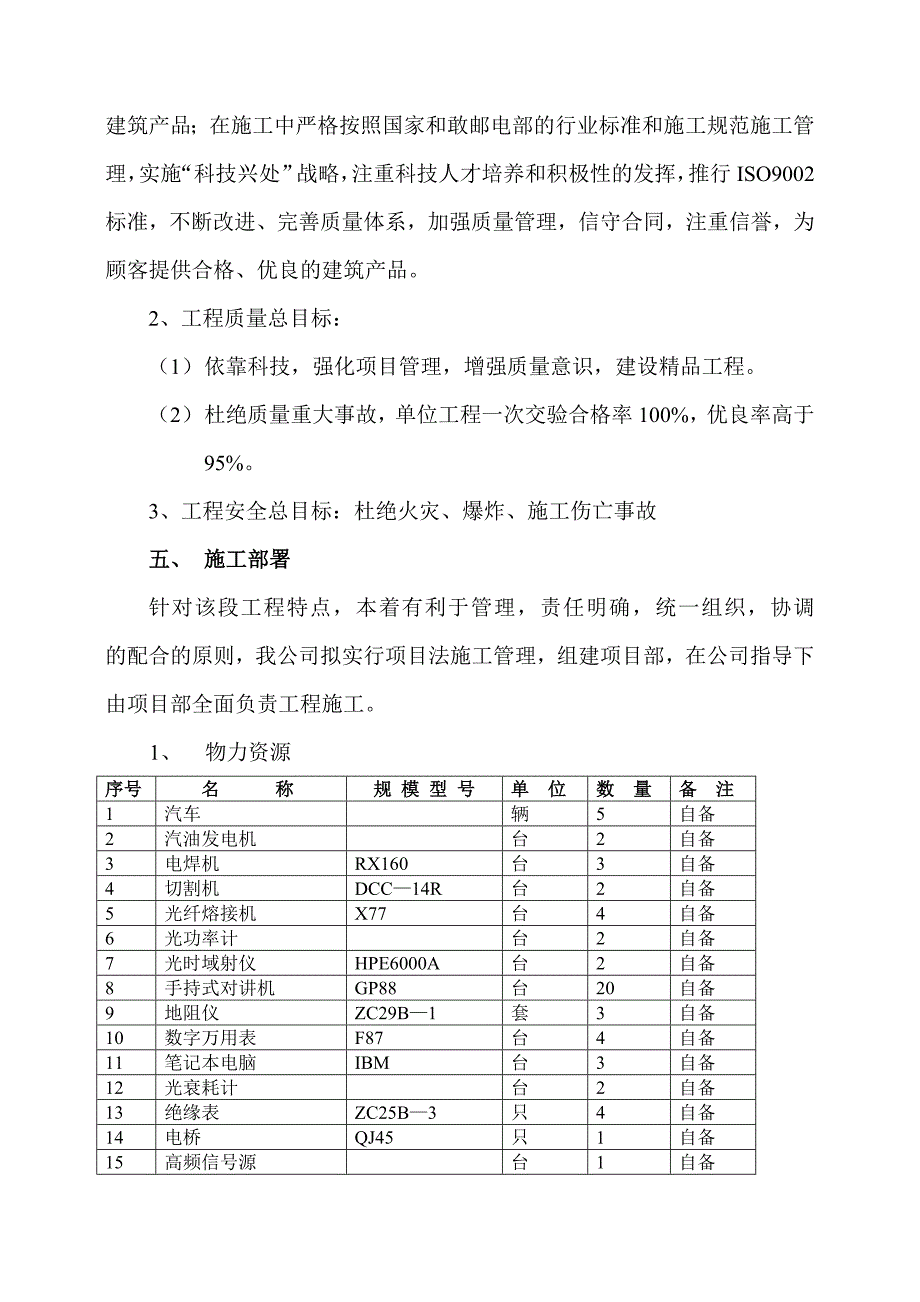

2、管理、控制、协调有机结合。 4、标准化管理为基础，现代科技为先导，控制关键工序，确保工程按期或提前完成。三、 工程概况1、建设地点：某某联通四川广安业务区。2、工程内容：光缆线路架设设备安装。四、 质量安全目标1、质量方针：坚持标准、依托科技、严格管理、信守承诺、奉献优良建筑产品；在施工中严格按照国家和敢邮电部的行业标准和施工规范施工管理，实施“科技兴处”战略，注重科技人才培养和积极性的发挥，推行ISO9002标准，不断改进、完善质量体系，加强质量管理，信守合同，注重信誉，为顾客提供合格、优良的建筑产品。2、工程质量总目标：（1） 依靠科技，强化项目管理，增强质量意识，建设精品工程。（2） 杜
3、绝质量重大事故，单位工程一次交验合格率100%，优良率高于95%。3、工程安全总目标：杜绝火灾、爆炸、施工伤亡事故五、 施工部署针对该段工程特点，本着有利于管理，责任明确，统一组织，协调 的配合的原则，我公司拟实行项目法施工管理，组建项目部，在公司指导下由项目部全面负责工程施工。1、 物力资源序号名 称规 模 型 号单 位数 量备 注1汽车辆5 自备2汽油发电机台2自备3电焊机RX160台3自备4切割机DCC14R台2自备5光纤熔接机X77台4自备6光功率计台2自备7光时域射仪HPE6000A台2自备8手持式对讲机GP88台20自备9地阻仪ZC29B1套3自备10数字万用表F87台4自备11笔

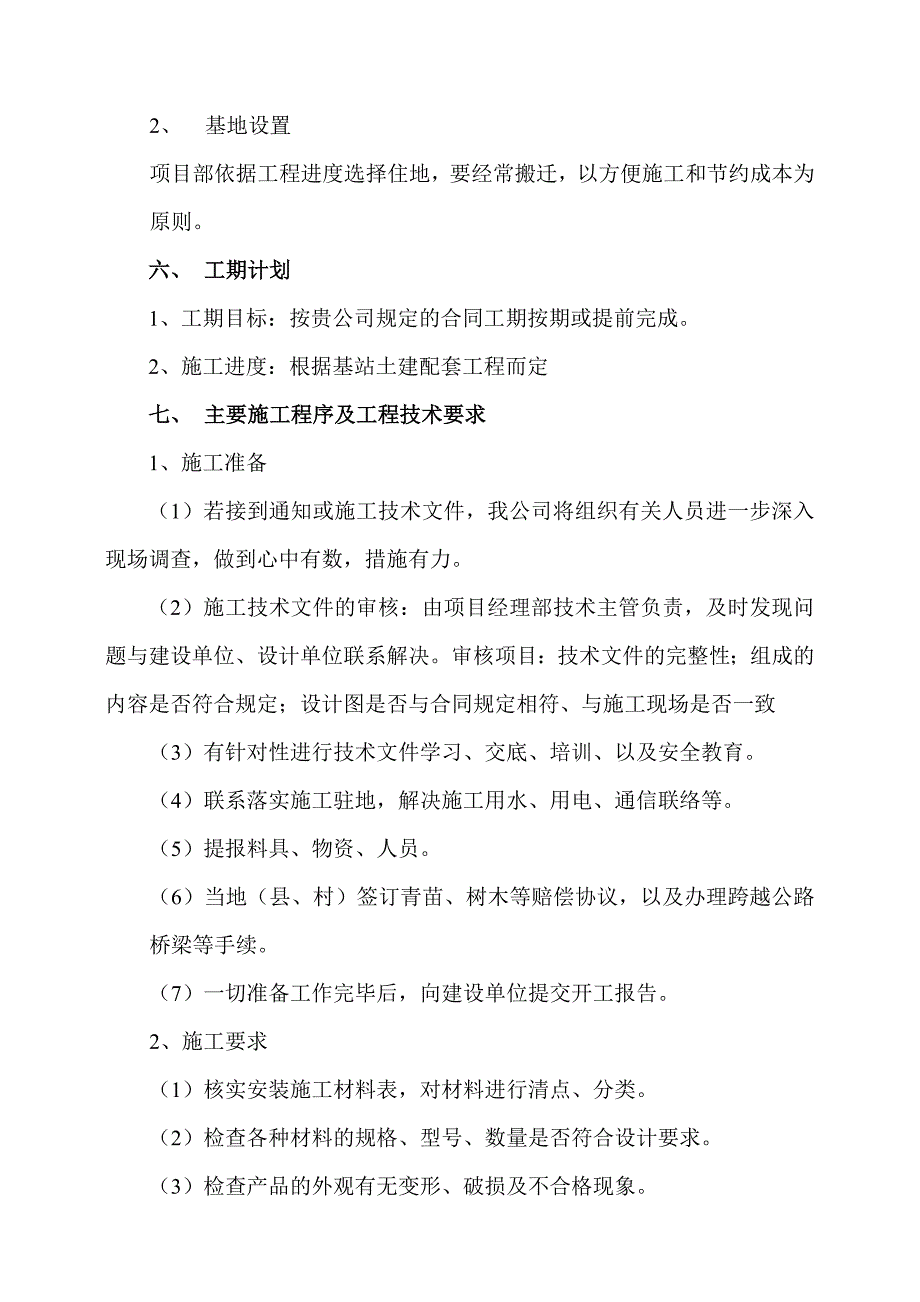

4、记本电脑IBM台3自备12光衰耗计台2自备13绝缘表ZC25B3只4自备14电桥QJ45只1自备15高频信号源台1自备2、 基地设置项目部依据工程进度选择住地，要经常搬迁，以方便施工和节约成本为原则。六、 工期计划1、工期目标：按贵公司规定的合同工期按期或提前完成。2、施工进度：根据基站土建配套工程而定七、 主要施工程序及工程技术要求1、施工准备（1）若接到通知或施工技术文件，我公司将组织有关人员进一步深入现场调查，做到心中有数，措施有力。（2）施工技术文件的审核：由项目经理部技术主管负责，及时发现问题与建设单位、设计单位联系解决。审核项目：技术文件的完整性；组成的内容是否符合规定；设计图是否
5、与合同规定相符、与施工现场是否一致（3）有针对性进行技术文件学习、交底、培训、以及安全教育。（4）联系落实施工驻地，解决施工用水、用电、通信联络等。（5）提报料具、物资、人员。（6）当地（县、村）签订青苗、树木等赔偿协议，以及办理跨越公路桥梁等手续。（7）一切准备工作完毕后，向建设单位提交开工报告。2、施工要求（1）核实安装施工材料表，对材料进行清点、分类。（2）检查各种材料的规格、型号、数量是否符合设计要求。（3）检查产品的外观有无变形、破损及不合格现象。八、 光缆线路施工技术要求1、吊线程式：（1）架空光缆吊线采用7/2.2镀锌钢绞线，凡杆距超过100米的跨越档，必须做辅助吊线，辅助吊线采
6、用7/2.6镀锌钢铰线，主、辅吊线间连结用单槽夹板和扁钢连结紧固。（2）吊线的安装位置：凡杆路上方有其它线路的，吊线安在一二层担之间，保持一定的安全距离。（3）吊线的安装方法：根据电杆梢径和光缆吊线架设位置选取吊线抱箍D144、D164、D184、D204。吊线接续、终接采用夹板法。（4）、吊线加固： 、终接、终端杆、大角杆拐弯杆作终结，双吊线采用合手终端，吊线终接按三眼双槽夹板安装。、泄力装置：杆路直线杆超过渡时期20时或市话杆路边30时，做泄力装置。、外角装置：外角杆电杆位于吊线合力方向时外侧，角深超过7米者，采用辅助吊线加固，作外角装置。、吊线安装技术要求：吊线垂度、安装方法应符合长途线
7、路施工及验收规范的规定。2、光缆预留：光缆接头处每侧预留8米10米；架空光缆每500米预留5米；架空光缆每200米预留0.2米；每进、出局各预留15米。光缆预留5米以上者，应作预留圈。3、光缆配盘： （1）、光缆的端别：根据实际情况决定A端、 B端。 （2）、配备盘时、应考虑光缆接头位置的各种预留长度，重叠长度，以及架空、直埋、管道光缆的自然弯曲增长的损耗。 （3）、配盘时，架空光缆接头位置的安排，应避开飞线跨越度大档，道路、房屋、河流等施工维护不便之处；光缆接头的安装方法参考长途干线光纤施工及验收规范（4）、应根据到货光缆的实际长度，单盘光缆的光纤损耗特性，线路复测长度，各种光缆类型的使用地
8、段等资料进行重整。（5）、进局光缆在进室不设接头，光缆直接布放在机房终端盒，管道光缆的配置，应将局内光缆长度考虑在内。3、 光缆敷设安装：（1）、敷设安装光缆的一般要求、施工方法：人工布放。、曲率半径：光缆在倒盘、布放任何过程中，以及安装以后，曲率半径不应小于20倍，困难地段最小不宜小于光缆外径的确15倍。、张力、压力：光缆在抬放或牵引过程中，速度应均匀，不宜过快，牵引中感到太沉重时，应寻找原因，不要强拉硬扯，在大跨度面时光缆受力较大处应注意保持加滑、加强前后联络，勿使光缆受力超过允许值。有力 、牵引头的制作：应使80%以上的牵引力加到光缆加强件上，牵引头与牵引绳之间，应有转环，以免在牵引中扭
9、伤光缆。、光缆布放时，须由专人推转光缆盘上方放出，并应保持不受力的松弛形状。、光缆布放中要有严密的组织，有效的专人指挥，配备先进可行的联络工具，如对讲机等，以保证光缆施工质量，杜绝各种事故的发生。、光缆在布放过程中应随时检查外护层，避免被夹石、铁器或其它硬物擦伤，在公路上不能被车辆碾压，如发现损伤，及时修复。（2）、架空光缆的安装：、架空光缆与其它建筑物之间的隔距按邮电部YDJ84长途通信明线线路工程设计规范第2.3.3条规定执行。、架空光缆一般通过滑轮牵引布放，两滑轮间不应出现过度弯曲。、布放后进行统一调整，挂钩间隔为45CM50CM，要求卡挂均匀，挂钩在吊线上方搭扣方向一致，挂钩锌托应齐全
10、，挂钩的选取按市话线路设计手册相关规定，选用25MM挂钩。考虑到施工的具体情况：飞线跨越杆吊线选用于7/2.6作吊线时，可使用工35MM挂钩。5、光防护措施：（1）A、沿线雷暴次数接近期50次，因此确定光缆吊线结每500米加装一处接地装置，接地装置用角钢，扁钢焊接，镀锌钢绞线作接地连接，拉线与接地装置连接用接地夹板连接。接地电阻按市话电缆吊线接地要求执行，如下表所示。每一区段为2KM3KM做一次延伸式地线。土壤电阻系数100M以上103300M500M以上接地电阻要求20M30M45MB、拉线式地线，采用2个接地夹板，一个接地夹板接吊线与铁线连接线，一个夹板接拉线与连接线、C、进局光缆的金属护
11、层应接局内保护地线。（2）其它防护措施A、光缆跨越村落草屋；有火源及砖瓦窑的地方，采取在光缆上缠绕石棉带并包聚乙烯塑料管保护。B、市内架空光缆在人行道树枝间或紧靠树枝处采用聚乙烯软管保护。C、管道、直埋光缆的引上用钢管保护。D、光缆与电力线交越时，光缆从电力线下方穿越，个别与其380V以下电力线交越即光缆需从电力线上方跨越时，需用绝缘塑料管包扎保护。6、光缆接续光纤接续衰耗应控制在0.08dB/以内,光缆接头盒的安装屏蔽层连接应严格按照工序步骤进行。7、中继段测试光纤接续完成后，应进行中继段测试，进行波长、双向测试，平均衰耗应再标准范围内。九、各项保证施：1、质量保证措施（1）成立以项目经理为
12、组长和质量领导小组，用ISO9002质量体系贯穿施工全过程。（2）认真复核设计文件，作好施工定测和调查，保管好各种施工文件和图纸。（3）、各种设备、材料及建设单位提供的产品，做好现场质量验收工作，不合格品种不得使用。（4）、光缆防护，电杆、拉线埋深及地线埋设必须符合国家标准及设计要求。（5）、各种原始材料、记录要完整、准确、规范（6）、必须做到图物相符，各种光、电指标必须达到验收和设计要求。（7）、隐蔽工程必须由监理人员现场签认。（8）、严格质量检查验收制度，不符合质量要求的坚决返工重作，不留隐患。（9）、设计变更：施工中擅自改变设计要求，对设计的变更按照建设单位要求办理。2、工期保证措施（1
13、）、选派我司优秀施工管理、技术人员进场施工。（2）、以我司丰富的施工经验和技术、设备能力为基础，广泛应用我司开发的一系列施工方法，在工程施工中推广新技术，新工艺、新方法。（3）、经常向业主进行工作汇报，接受指导，优化施工组织。（4）、设立工程协调员负责对外协调，与地方部门搞好关系，取得支持。（5）、发扬工程人的奉献创业精神，对影响工程进度的关健工序进行突击。3、安全保证措施（1）、在高于地面2米以上作业时，必须系好保险带，严格执行高空作业标准。（2）、雷雨天严禁上电杆房顶等高处作业。（3）、在架设光缆时必须保证与电力线的安全距离，特殊情况要采用特殊防护措施。4、文明施工及环保措施（1）、在职工
