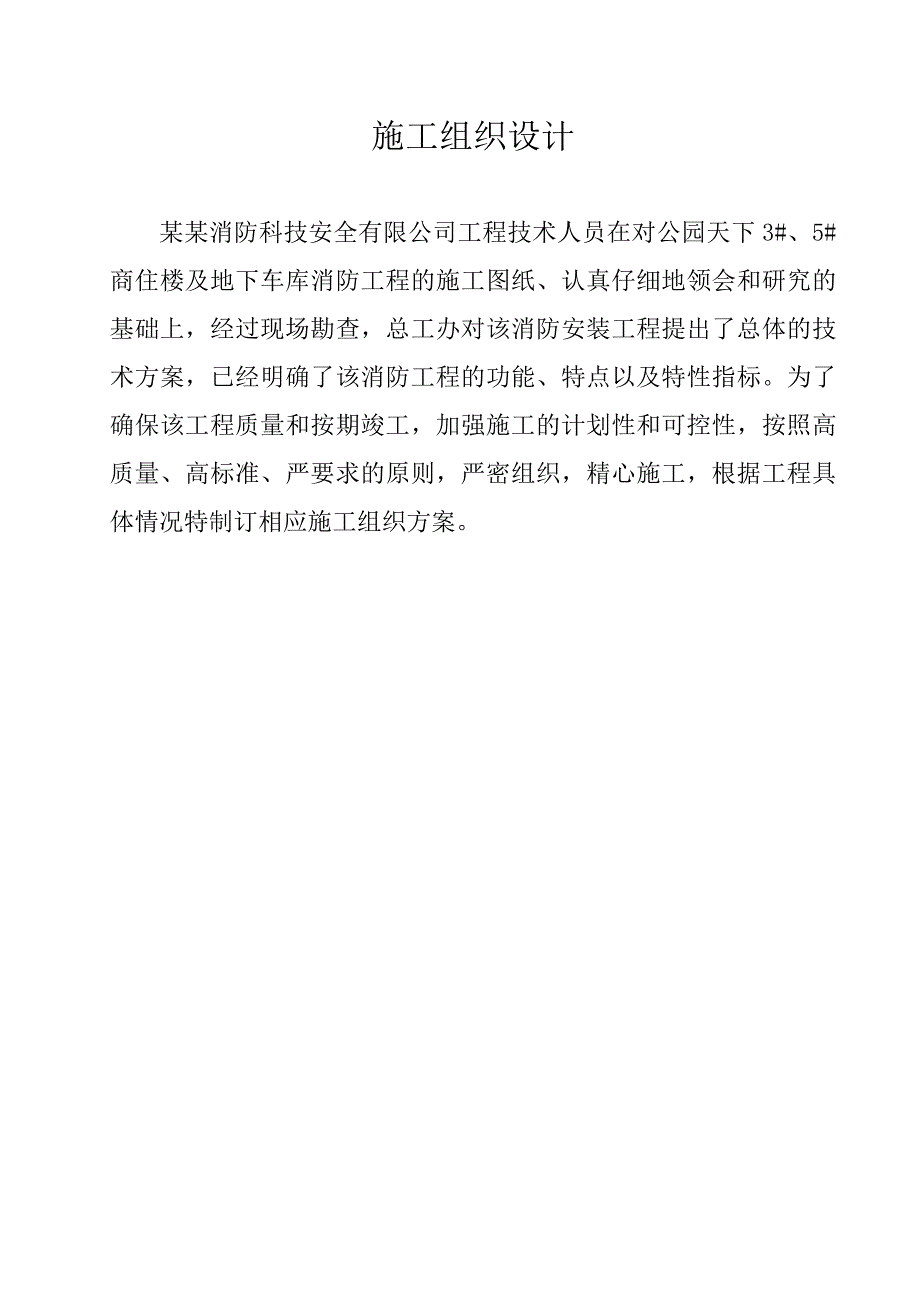

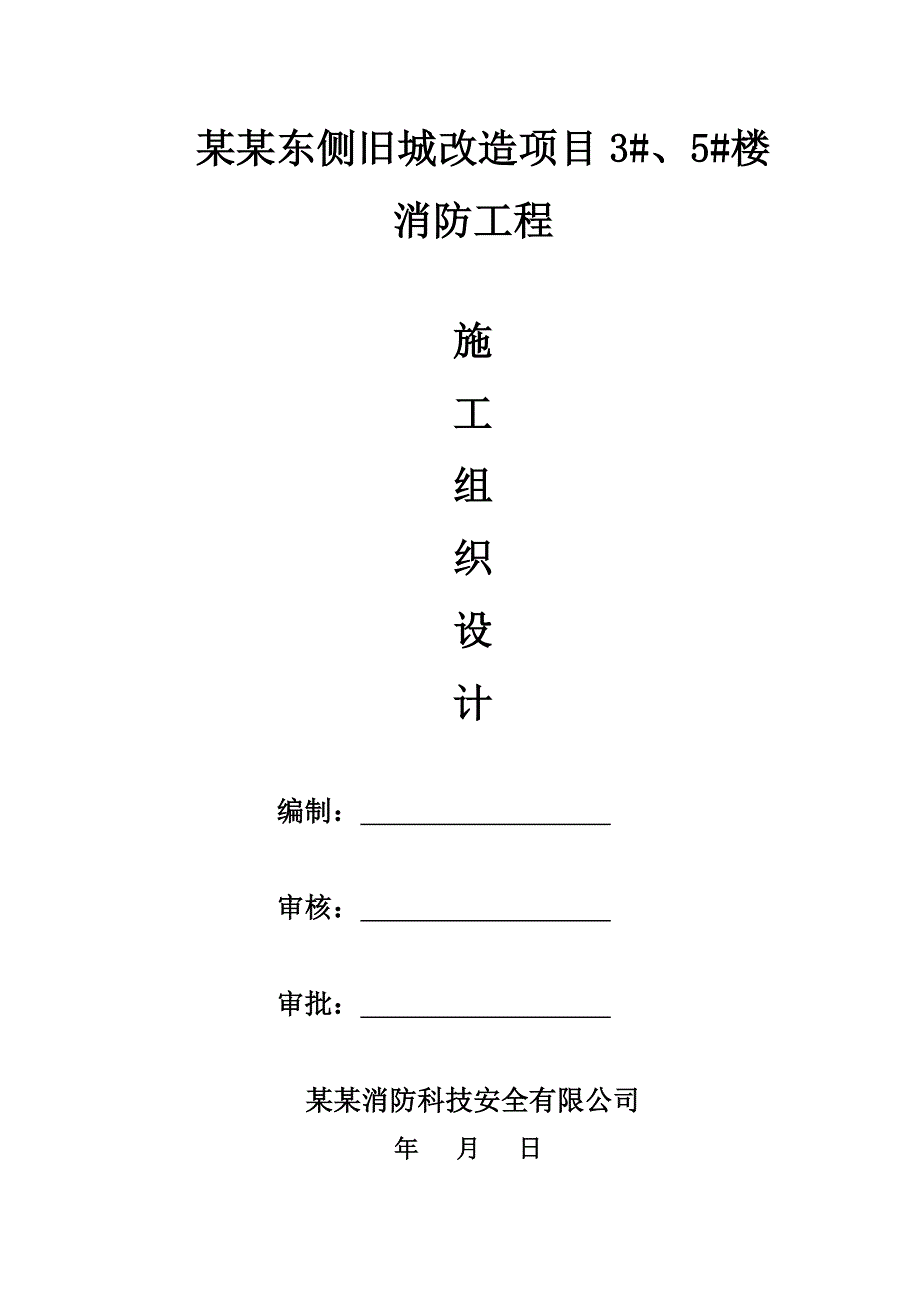

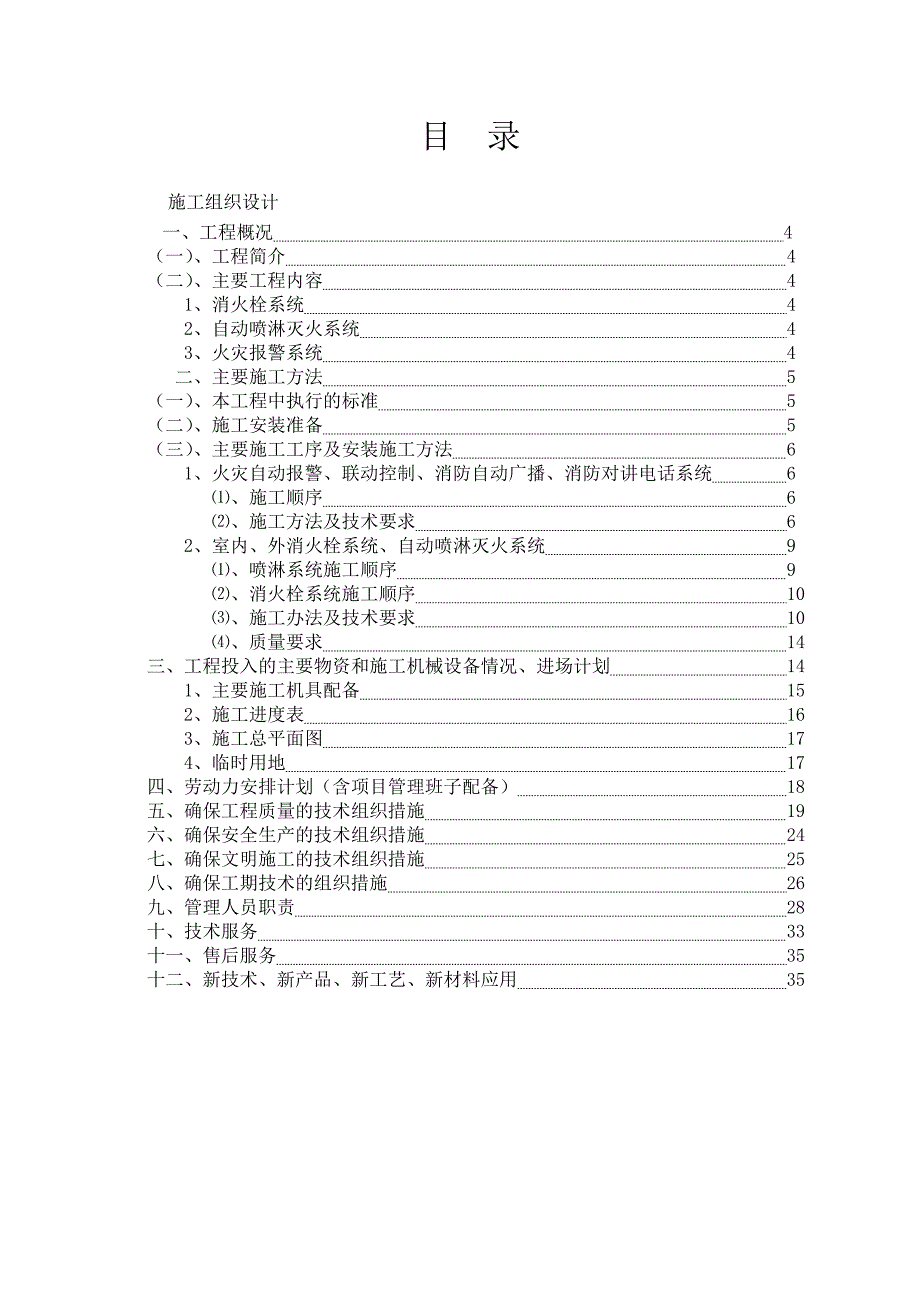

1、 某某东侧旧城改造项目3#、5#楼消防工程施工组织设计 编制： 审核： 审批： 某某消防科技安全有限公司 年 月 日施工组织设计 某某消防科技安全有限公司工程技术人员在对公园天下3#、5#商住楼及地下车库消防工程的施工图纸、认真仔细地领会和研究的基础上，经过现场勘查，总工办对该消防安装工程提出了总体的技术方案，已经明确了该消防工程的功能、特点以及特性指标。为了确保该工程质量和按期竣工，加强施工的计划性和可控性，按照高质量、高标准、严要求的原则，严密组织，精心施工，根据工程具体情况特制订相应施工组织方案。 目 录 施工组织设计 一、工程概况 4 （一）、工程简介 4 （二）、主要工程内容 4 1
2、、消火栓系统 4 2、自动喷淋灭火系统 4 3、火灾报警系统 4 二、主要施工方法 5（一）、本工程中执行的标准 5（二）、施工安装准备 5 （三）、主要施工工序及安装施工方法 6 1、火灾自动报警、联动控制、消防自动广播、消防对讲电话系统 6 、施工顺序 6 、施工方法及技术要求 6 2、室内、外消火栓系统、自动喷淋灭火系统 9 、喷淋系统施工顺序 9 、消火栓系统施工顺序 10 、施工办法及技术要求 10 、质量要求 14三、 工程投入的主要物资和施工机械设备情况、进场计划 14 1、主要施工机具配备 15 2、施工进度表 16 3、施工总平面图 17 4、临时用地 17 四、劳动力安排计
3、划（含项目管理班子配备） 18 五、确保工程质量的技术组织措施 19 六、确保安全生产的技术组织措施 24 七、确保文明施工的技术组织措施 25 八、确保工期技术的组织措施 26九、管理人员职责 28十、技术服务 33十一、售后服务 35十二、新技术、新产品、新工艺、新材料应用 35消防施工组织设计一、工程概况 、工程简介： 商洛市某某东侧旧城改造项目3#、5#楼及地下车库,工程地点在商洛市江滨大道与中心街交叉东北角。本工程由中国建筑西北设计研究院有限公司设计，总建筑面积约为117741.83，结构形式为钢筋混凝土框剪结构。地下一层，地上：3#楼33F，5#楼33F。 、主要工程内容： 、消火
4、栓系统：室内消火栓管网为环装布置，设两台专用消火栓泵（一备一用），当收到火灾信号后启动水泵从贮水池中吸水供致管网。火灾初期由屋顶的消防水池向管网供水。消火栓系统分高低两区，整个系统设有两组水泵接合器，水泵接合器为室外地下式。、 自动喷淋灭火系统：火灾初起时的消防用水由现在5号楼屋顶消防高位水箱供给。当本楼中的水流指示器及水泵房中湿式报警阀的信号传至消防控制中心时，启动水泵房中的自喷给水泵，向自喷管网供。在有吊顶的地方喷头采用吊顶型，没有吊顶的地方采用直立型喷头，喷头的动作温度为68。整个系统设有两组水泵接合器，接合器为室外地上式。 、火灾报警系统：系统采用集中报警系统，总线制。主要包括探测器，
5、手动报警按钮、控制模块、监视模块。汽车库内设感温探测器，其余为感烟探测器。消防控制室应对室内消火栓系统有控制消火栓泵的启、停，设有手动直接控制消火栓泵的位置；显示消火栓泵工作、故障状态；显示启泵按钮位置等显示功能。消火栓按钮直接启动消火栓泵。 二、主要施工方法 、本工程中执行的标准 1火灾自动报警系统施工及验收规范GB50166-92 2自动喷水灭火系统施工及验收规范GB50261-96 3建筑工程施工质量验收统一标准GB50300-2001 、施工安装准备 、根据中国建筑西北设计研究有限公司设计的消火栓系统、喷淋系统的施工图纸火灾自动报警系统及联动控制弱电施工图，结合有关消防规范对图纸进行自
6、审、熟悉，使施工人员充分地了解和掌握设计图纸的设计意图和技术特点，以及设计图纸与其各组成部分之间有无矛盾、错误。 、建立项目组织机构，确定本工程项目的项目经理及组织机构人选，坚持合理分工与密切协作相结合，把有施工经验、有创新精神、有工作效率的人选入机构，执行因事设职、因职选人的原则。 、组织精干专业施工班组人员，由项目经理部向施工班组人员进行施工组织设计、计划和技术交底，按照开工日期和劳动力需要量计划，组织劳动力进场，同时要进行安全防火和文明施工等方面的教育。 、建造临时设施，根据总承包商提供的场所，准备好生产、办公和储存等临时用房。 、配备工程需要的各主要机具类型数量和进场时间，对固定的机具
7、要进行就位，接电源、保养和调试等工作。 、材料的加工和订货，依据图纸提供的数据，订货采购选用经业主提供厂家的各种规格管材、设备等，预制加工所需的支吊架及配件等，使其满足施工的要求。 、主要施工工序及安装施工方法 火灾自动报警、联动控制、消防自动广播、消防对讲电话系统 、施工顺序： 焊接管暗敷 墙体 焊接管接管 桥架敷设 管内穿线 线槽敷线 绝缘电组测试 安装探测器底座、按钮、警铃、层号灯、 消控中心设备安装 探头安装 系统调试 、施工方法及技术要求：焊接管必须有合格证或质保书，管材符合国标要求，无壁裂、砂眼、棱刺和凹扁现象；接线盒、开关盒等符合标准，导线线径规格按设计要求，有合格证；报警系统等焊接管敷设应在混凝土板内预埋敷设，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。预埋盒与焊接管、管与管之间用6的圆钢做好跨接，采用双面焊，焊缝长度不小于管直径的6D。管弯曲半径应大于10D，弯曲处的弯扁度小于等于0.1D，管路超过下列长度应加装接线盒，其位置应便于穿线。无弯时45m，有一个弯时30m，二个弯时20m，三个弯时12m，做好隐蔽记录。 在大楼切砖时配合土建做好墙面焊接管
