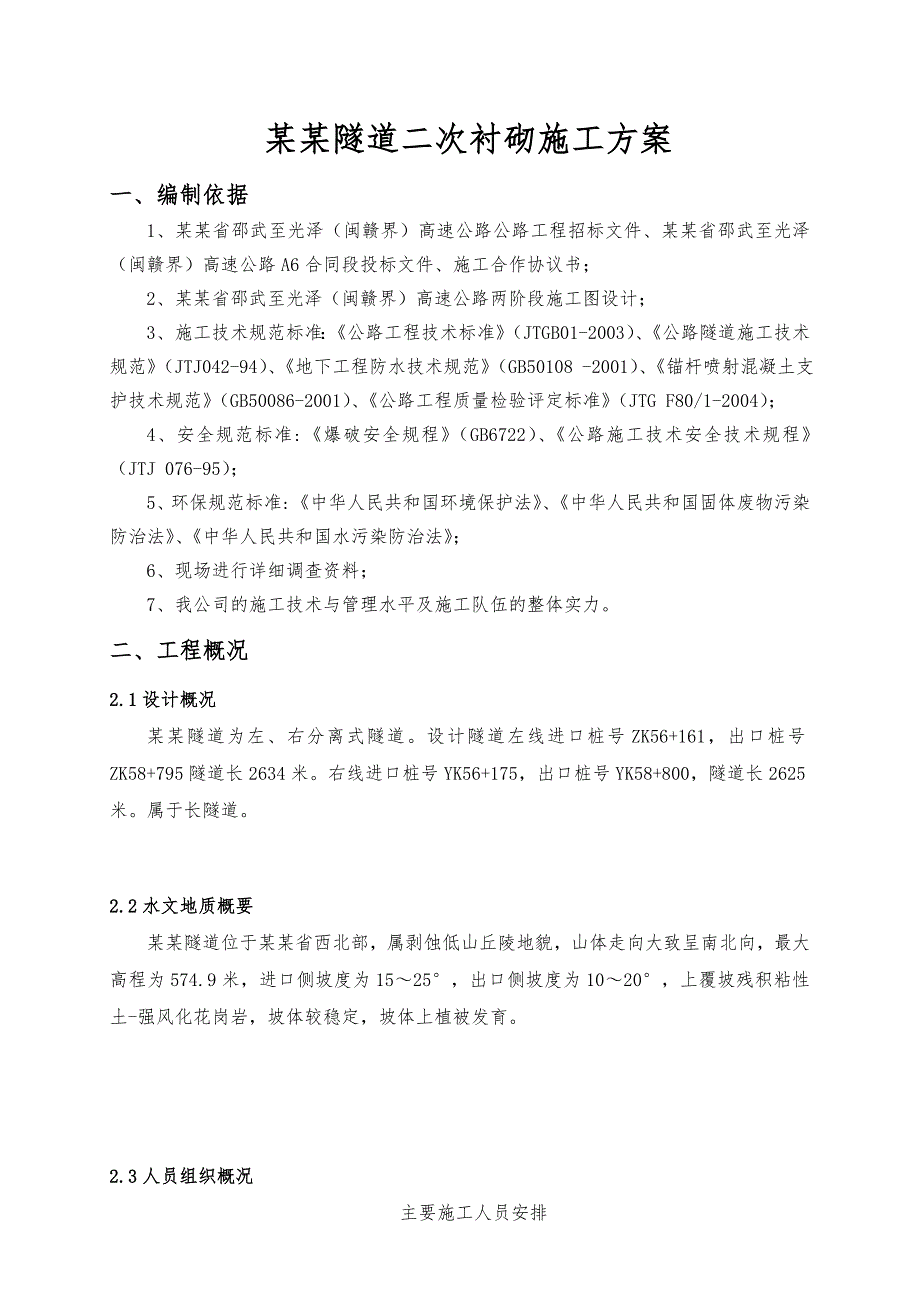

1、 某某隧道二次衬砌施工方案一、编制依据1、某某省邵武至光泽（闽赣界）高速公路公路工程招标文件、某某省邵武至光泽（闽赣界）高速公路A6合同段投标文件、施工合作协议书；2、某某省邵武至光泽（闽赣界）高速公路两阶段施工图设计；3、施工技术规范标准：公路工程技术标准（JTGB01-2003）、公路隧道施工技术规范（JTJ042-94）、地下工程防水技术规范（GB50108 -2001）、锚杆喷射混凝土支护技术规范（GB50086-2001）、公路工程质量检验评定标准（JTG F80/1-2004）；4、安全规范标准:爆破安全规程（GB6722）、公路施工技术安全技术规程（JTJ 076-95）；5、环
2、保规范标准:中华人民共和国环境保护法、中华人民共和国固体废物污染防治法、中华人民共和国水污染防治法；6、现场进行详细调查资料；7、我公司的施工技术与管理水平及施工队伍的整体实力。二、工程概况2.1设计概况某某隧道为左、右分离式隧道。设计隧道左线进口桩号ZK56+161，出口桩号ZK58+795隧道长2634米。右线进口桩号YK56+175，出口桩号YK58+800，隧道长2625米。属于长隧道。2.2水文地质概要某某隧道位于某某省西北部，属剥蚀低山丘陵地貌，山体走向大致呈南北向，最大高程为574.9米，进口侧坡度为1525，出口侧坡度为1020，上覆坡残积粘性土-强风化花岗岩，坡体较稳定，坡体
3、上植被发育。2.3人员组织概况主要施工人员安排序号姓名职务人数工作安排备注1现场施工总负责2负责施工进度3负责质量控制4负责试验检测5负责具体施工测量控制6负责具体施工过程控制7负责机械设备管理、维修8安全、环保、协调工作930负责隧道开挖现场施工人员1040钢筋制作、安装1120桩基砼浇筑1260机械、设备操作2.4施工进度安排1、 二次衬砌：从2014年03月05日开始 2、二次衬砌施工进度详细见二次衬砌施工进度计划横道图。三、总体施工方案3.1 总体施工安排因某某隧道为分离式隧道，故左、右洞施工相互间没有影响，根据各自隧道断面尺寸一致，左右洞分别配一套普通模板台车，加宽段模板台车通过普通
4、模板台车加支撑，拼装出设计加宽段尺寸。模板台车施工：隧道使用台车施工，台车设计总长12m。台车搭接10cm。每一循环台车衬砌长度为11.9m。隧道环向施工缝为11.9m一道。水平施工缝设在路面下0.15m位置。人行横洞采用搭设满堂红脚手架，车行横洞采用简易型钢台架作工作平台进行施工。模板均采用钢模板。隧道防水施工：隧道内采用简易台架铺设防水材料。隧道钢筋施工：集中钢筋加工厂加工，再运输至隧道二衬钢筋施工部位， 采用防水板简易台架作为钢筋绑扎施工平台进行钢筋施工。隧道二衬砼施工：砼输送泵自地面泵送砼至模板台车处，砼灌注以自密实为主，人工配合采用捣固棒震捣。3.2 二衬施工顺序二次衬砌施工顺序：仰
5、拱与小边墙同时施工，仰拱、小边墙超前50m，后期仰拱、边墙应流水线组织施工，拱墙基面处理、防水施工、钢筋绑扎、二衬砼浇注紧跟。如图3-1所示图3-1 隧道二次衬砌施工示意图3.3 主要施工进度指标主要进度指标见表3-1。表3-1 主体结构施工主要工程项目施工进度指标表 序号项目进度指标备注1仰拱施工2天/段前4组2段/周2拱墙（单洞单线段，台车）2天/段前4组2段/周四、施工工艺、方法、技术措施4.1 施工工艺流程 施工工艺流程图4-1所示衬砌台车就位模板加固与检查衬 砌 砼 灌 注砼捣固砼拆模与养生台车移位强制拌合砼砼输送仰拱及小边墙关模仰拱及小边墙砼浇注填充砼浇注拱墙防水及钢筋绑扎衬砌背后
6、回填注浆测量放样及断面检查仰拱防水层捡底及超欠挖处理强制拌合砼砼输送仰拱及小边墙钢筋绑扎细石砼保护层图4-1 施工工艺流程图4.2 施工方法及技术措施 某某隧道以采用复合式衬砌为主，明洞段采用明洞衬砌。级围岩及级围岩隧道均采用曲墙有仰拱衬砌断面形式，仰拱与仰拱填充分开施作；级围岩及级围岩均采用曲墙无仰拱衬砌断面形式。隧道衬砌要遵循“仰拱超前、拱墙整体衬砌”的原则，初期支护完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。仰拱施做完成后，利用多功能作业平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌台车进行二次衬砌，采用拱墙一次性
7、整体灌注施工，最后完成整体道床施工。混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，泵送混凝土浇筑，插入式捣固棒配合附着式振捣器捣固。4.2.1 隧道初支断面净空测量在隧道二衬施工之前，先由测量组对隧道初支断面净空进行测量，对隧道净空进行检查，完成后将测量成果上报。提前对侵限部分进行处理，处理完成后进行复测，并经监理检查合格后方进行下一道工序。4.2.2 清底和基面处理1) 清底采用人工配合反铲挖机，清底过程中应注意对隧道初支的保护。2) 初支基面集中漏水部位进行注浆堵水，渗水部位施作防水砂浆刚性防水层或堵漏灵，做到无滴水、漏水、淌水、线流或泥砂流出，保证基面干燥、清洁。3)自拱顶向
8、两侧将基面外露的钢筋头、铁丝、锚管、排管、锚杆等尖锐物切除锤平，并用砂浆抹平顺，不得出现尖锐物。4) 对基面凹凸不平处修凿及用砂浆抹平顺，不平整度最大为3mm，拱部不平整度矢弦比不大于1/8，其它部位矢弦比不大于1/6。将基面阴、阳角处和棱角部位须用砂浆抹成圆弧，圆弧半径为100mm。5) 基面处理完，并经检查验收合格后，方可进行下一道工序施工。仰拱采用移动式栈桥施工，但仰拱填充不与仰拱同时灌注，拱墙衬砌采用液压钢模衬砌台车施工，最后施工水沟电缆槽，必要地段采取回填注浆。洞内混凝土衬砌施工顺序见图4-2。图4-2 洞内混凝土衬砌顺序图4.2.3仰拱及仰拱填充施工方案为保证隧道施工平行作业，仰拱
9、施工采用移动仰拱栈桥，栈桥12m，采用5根I30工字钢加工，宽1.0m，I30工字钢上面用22钢筋连接焊牢，间距25cm，底面用10槽钢焊接，以保证栈桥的整体性，栈桥布置见图4-3。图4-3 栈桥布置仰拱与仰拱填充混凝土分幅分段浇筑，超前二次衬砌2030m，仰拱与仰拱填充不得同时浇筑，按照设计厚度一次灌注成型，一般浇筑段长不大于8m。仰拱填充浇筑时两边预留临时水沟。、级围岩包括仰拱混凝土的浇筑、仰拱填充层的浇筑；级围岩包括铺底混凝土的浇筑。其工序框图分别见图4-4、图4-5。拱墙部位开挖仰拱部位开挖安装仰拱钢架，喷砼，进行仰拱初支施工安装拱脚排水管，中心排水沟、立模，绑扎仰拱钢筋，浇筑仰拱砼立
10、模，进行仰拱上填充层施工图4-4 仰拱施工工序框洞身开挖清 底立模，浇筑铺底砼安装横向盲沟图4-5 铺底施工工序框（1）测量放样首先在隧道两侧边墙处打设导放点，导放点每5m打设一组，标高与该里程设计标高一致。再根据五寸台图进行放样开挖。（2）仰拱开挖应符合以下规定根据测量放样进行隧底开挖，开挖轮廓和底部高程必须符合设计要求。隧底范围石质坚硬时，岩石个别突出部分（每1m2不大于0.1m2）侵入衬砌应小于5cm。（3）在仰拱混凝土灌注前基底应做以下处理清理基底虚碴、积水及其他杂物；采用高压风水对基面进行冲洗，保证基面洁净后方可关模浇筑混凝土。若仰拱设计有初期支护时，浇筑混凝土前必须对初支面采用高压
11、风水进行冲冼。（4）仰拱及仰拱填充砼浇筑仰拱与仰拱填充不得同时浇筑，要求仰拱终凝后进行填充混凝土浇筑。仰拱紧跟下台阶施工，结合断面情况和现有施工技术，拟将仰拱及填充分成二步施工。第一步先施工仰拱，第二步施工仰拱填充。仰拱、仰拱填充施工断面见图4-6（5）仰拱填充混凝土的厚度及表面高程必须符合设计要求。（6）仰拱填充混凝土强度达到5MPa方可行人，强度达到70%强度后方可通行车辆。图4-6仰拱、仰拱填充施工断面4.2.4拱墙施工（1）拱墙测量放样首先，检查边墙基础施作结构尺寸，检查是否满足拱墙衬砌净空和模板台车就位尺寸。如边墙基础结构侵入模板台车就位净空，应进行修凿处理。净空满足要求后，使用水准
12、仪操平在隧道两边边墙基础上用红色油漆标出模板台车就位标高，使用全站仪在防水板标出隧道中心线及模板台车就位的法线。中心线必须放在拱墙衬砌的两个端头，放线长度以11.90m（12m长台车）为准，预留10cm的模板搭接长度，中心线和就位高程点精确放在两个里程断面，且便于施工过程中点位的可使用性。（2）拱墙施工方案隧道在开挖、支护后，围岩变形达到收敛，即不变形、不沉降后即可进行衬砌施工。防水层铺设前要对开挖断面净空进行检查，欠挖部分进行处理，保证不侵入设计要求净空。同时对喷砼进行基层处理，基层平整度要求：凹凸处高差不得大于5cm。复合式衬砌要求隧道混凝土二次衬砌应在围岩收敛变形稳定后作为最佳衬砌时机，
13、但软弱围岩及断层破碎带处，由于其围岩自稳能力差，初期支护难以使其达到完全稳定，故根据支护情况及量测信息，为确保洞体稳定及施工安全，经监理工程师同意后及时进行二次衬砌，必要时紧跟开挖面。正洞衬砌段落边拱模采用定制12米衬砌钢模板衬砌台车，通过调整液压元件，使模板正确对位。混凝土灌筑通过灌筑窗口，自下而上，从已灌段接头处向未灌方向，水平分层对称浇灌，边浇边捣，层厚不超过40cm，相邻两层浇注时间不超过1.5小时，确保上下层混凝土在初凝前结合好，不形成施工冷缝，垂直自由下落高度控制不超过2m，捣固采用附着式振捣器和插入式振捣器，安排专人负责，保证混凝土衬砌内实外光。减少二次衬砌混凝土表面的气泡，采取
