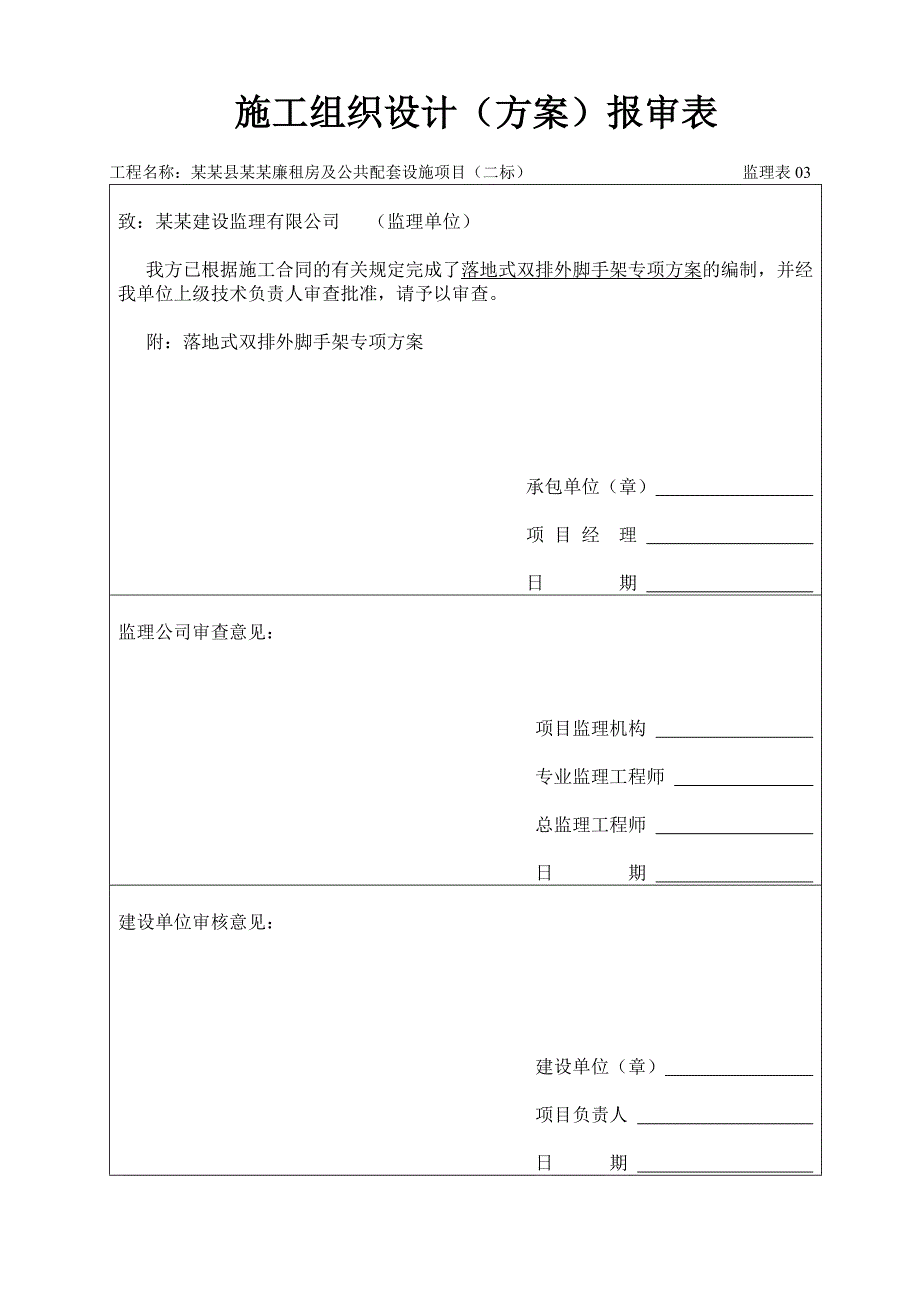

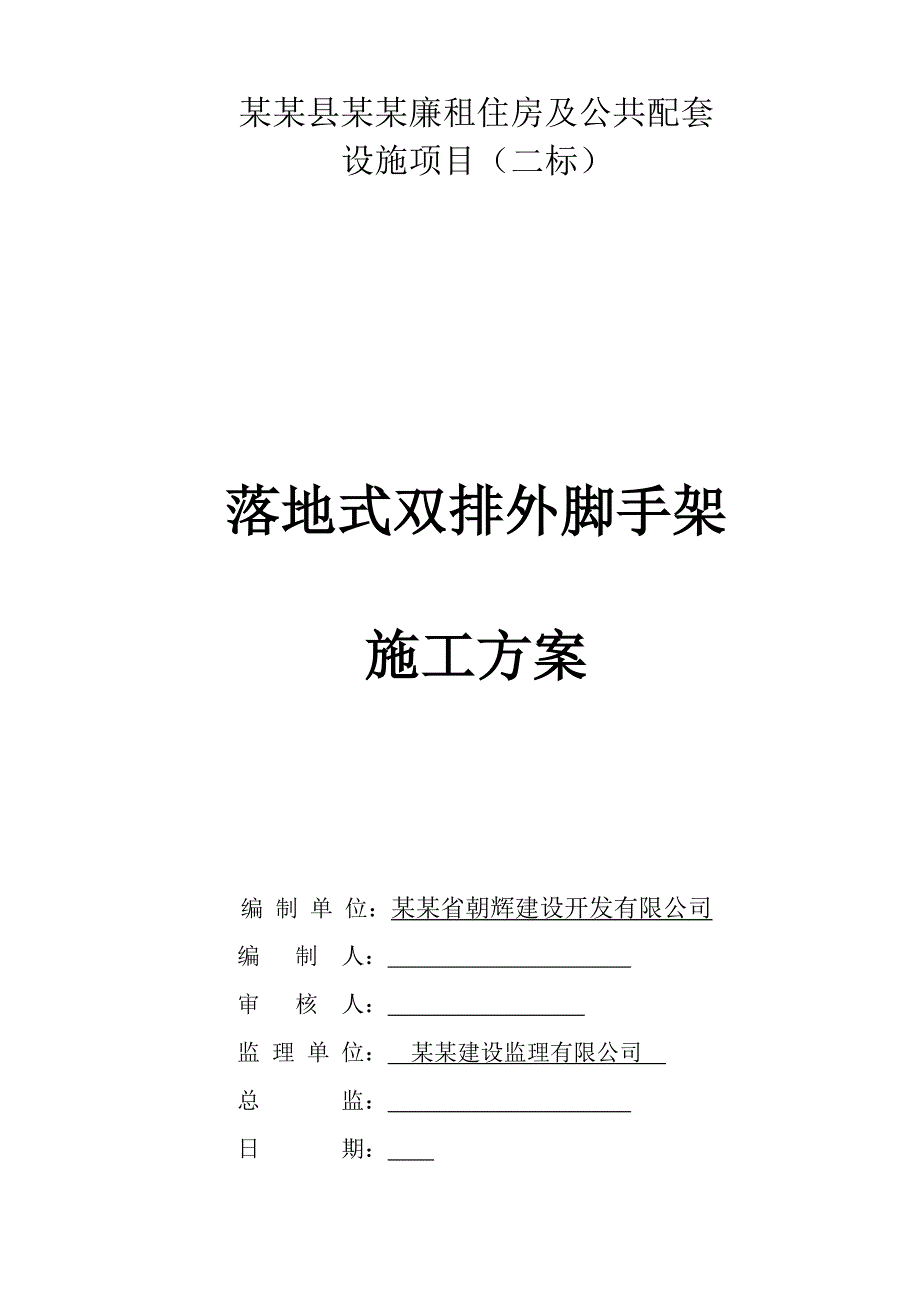

1、某某县某某廉租住房及公共配套设施项目（二标）落地式双排外脚手架施工方案编 制 单 位：某某省朝辉建设开发有限公司编 制 人： 审 核 人： 监 理 单 位： 某某建设监理有限公司 总 监： 日 期： 施工组织设计（方案）报审表工程名称：某某县某某廉租房及公共配套设施项目（二标） 监理表03 致：某某建设监理有限公司 （监理单位） 我方已根据施工合同的有关规定完成了落地式双排外脚手架专项方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：落地式双排外脚手架专项方案 承包单位（章） 项 目 经 理 日 期 监理公司审查意见： 项目监理机构 专业监理工程师 总监理工程师 日 期 建设单位审

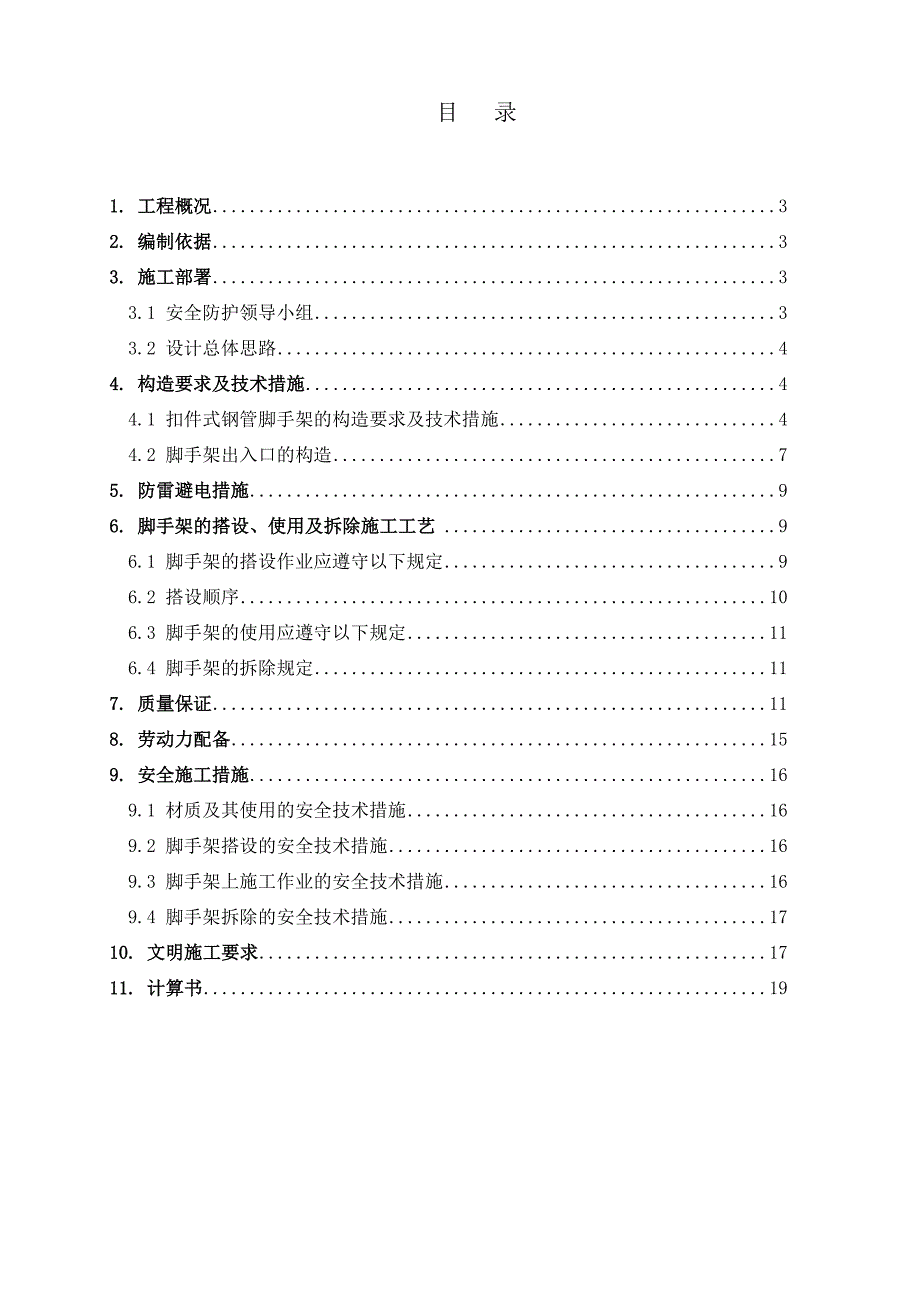

2、核意见： 建设单位（章） 项目负责人 日 期 目 录1. 工程概况32. 编制依据33. 施工部署33.1 安全防护领导小组33.2 设计总体思路44. 构造要求及技术措施44.1 扣件式钢管脚手架的构造要求及技术措施44.2 脚手架出入口的构造75. 防雷避电措施96. 脚手架的搭设、使用及拆除施工工艺96.1 脚手架的搭设作业应遵守以下规定96.2 搭设顺序106.3 脚手架的使用应遵守以下规定116.4 脚手架的拆除规定117. 质量保证118. 劳动力配备159. 安全施工措施169.1 材质及其使用的安全技术措施169.2 脚手架搭设的安全技术措施169.3 脚手架上施工作业的安全技
3、术措施169.4 脚手架拆除的安全技术措施1710. 文明施工要求1711. 计算书191. 工程概况某某县某某廉租住房及公共配套设施项目（二标），位于某某县小坝全民创业园内。为新建项目，包括房屋建筑部分、土石方部分和室外附属工程三部分。本工程项目房屋建筑部分为：1-7号楼为廉租住房，建筑面积15000平方米，1号楼为框架结构层数为六层，总高度22.5米，2-7号楼为框架-剪力墙结构层数为六层，总高度21.6米。基础为筏板基础。土石方部分包括:基坑土方开挖、回填。室外附属工程包括：垃圾库、公共卫生间、门卫室等配套公共设施。主体建筑外墙采用彩色外墙漆。室内墙面为混合砂浆刷白色乳胶漆，卫生间内墙沿
4、墙作1500mm白瓷砖墙裙。地面为防滑地砖楼地面。2. 编制依据2.1施工图纸及施工组织设计；2.2建筑施工扣件式钢管脚手架安全技术规范 （JGJ130-某某）中国建筑工业出版社；2.3 钢结构设计规范 （GB50017-2003） 中国建筑工业出版社；2.4建筑结构荷载规范 （GB50009-2001） 中国建筑工业出版社；2.5建筑地基基础设计规范 （GB50007-某某） 中国建筑工业出版社；2.6建筑施工安全检查标准 （JGJ59-某某） 中国建筑工业出版社；2.7 PKPM建筑施工安全设施计算软件3. 施工部署3.1 安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达
5、到 “杜绝死亡、重伤及消防、机械事故” 安全生产目标的必然保障，为此工程处成立以项目经理刘炳胜为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组 长：（项目经理）刘炳胜负责协调工作；副组长：（土建工长）候庭双技术总部署及现场施工总指挥；组 员：（施工技术员）冉宇、田勇方案编制、技术交底；（安全员）高超强现场施工指挥、质量检查；（架子组长）杨秀平负责现场具体施工。3.2 设计总体思路结合本工程结构形式、实际施工特点，构筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架。此架为一架一用，用于安全防护。构筑物0.000m以下部分基础施工完且周边土方回填完后进行落地式扣件式双排钢管脚手
6、架搭设，搭设高度及进度主体结构施工进度同步（且比操作工作面高出1.5m），落地式扣件式双排钢管脚手架搭设总高为21.6米。独立围成筒状。立杆距结构外沿0.5m，排距（横距）为1.1m、柱距为1.55m，大横杆步距为1.80m。4. 构造要求及技术措施4.1 扣件式钢管脚手架的构造要求及技术措施4.1.1 地基处理基础内回填土采用素土分层夯实，密实度取样进行试验，表面用C10 混凝土进行硬化，厚度为15cm。基础上、底座下设置垫木，其厚度不小于5cm，布设必须平稳，不得悬空。并在距脚手架外立杆50cm 处设一浅排水沟（做法详见下图所示）。4.1.2 立杆立杆接头除顶层顶步外，其余各层各步接头必须
7、采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并且在高度方向至少错开50cm；各接头中心距主节点的距离不大于步距的1/3。立杆在顶部搭接时，搭接长度不小于1m，必须等间距3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。4.1.3 大横杆大横杆置于小横杆之下，立柱的内侧，用直角扣件与立杆扣紧，其长度为2跨、不小于3.5m，同一步大横杆圆周要交圈。4.1.4 小横杆每一立杆与大横杆相交处（主节点）都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于15cm。小横杆间距与立杆纵距相同，且根据作
8、业层脚手板搭设的需要，在两立柱之间等距离设置1根小横杆，最大间距不超过75cm。小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆距离结构外边缘15cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。4.1.5 纵、横向扫地杆纵向扫地杆采用直角扣件固定在距离底座上皮20cm的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于立杆存在较大高低差时，扫地杆错开，高处的纵向扫地杆向底处延长两跨与立柱固定。4.1.6 剪刀撑本工程双排落地脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部采用单杆通长剪刀撑。
9、剪刀撑每6步4跨设置一道，斜杆与地面的夹角在4560之间（本工程全部在50左右）。斜杆相交点处于同一条直线上，并沿架高连续布置，剪刀撑的一根斜杆扣在立杆上，另一根扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加24个扣节点。所有固定点距主节点距离不大于15cm。剪刀撑的杆件连接采用搭接，其搭接长度100cm，并用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端的距离10cm。4.1.7 脚手板脚手板采用松木、厚5cm、宽3545cm、长度不少于3.5m 的硬木板。在作业层下部架设一道水平兜网，随作业层上升，同时作业不超过两层。首层满铺一层脚手板，以上每隔六层也要满铺一层脚手板，并设
10、置安全网及防护栏杆。脚手板设置在3根横向水平杆上，并在两端8cm处用直径1.2mm的镀锌钢丝箍绕23圈固定。当脚手板长度小于2m时，可采用两根小横杆，并将板两端与其可靠固定，以防倾翻。脚手板应平铺、满铺、铺稳，接缝中设两根小横杆，各杆距接缝的距离均不大于15cm，构造见下图所示。靠墙一侧的脚手板离墙的距离不应大于15cm，避免出现探头及空挡现象。4.1.8 连墙件连墙件大样 宜靠近主节点设置，偏离主节点的距离不大于300mm； 应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定； 优先采用菱形布置，也可采用方形，矩形布置； 必须采用刚性连墙件与建筑物可靠连接。 连墙
11、件的构造要求：连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用斜连接； 连墙件的构造要求：连墙件必须采用可承受拉力和压力的构造，采用拉筋必须配用顶撑，顶撑应可靠地顶在混凝土圈梁柱等结构部位。拉筋应采用两根以上直径4mm的钢丝拧成一股，使用时不应少于2股，亦可采用直径不小于6mm的钢筋； 当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆与脚手架可靠连接，与地面的倾角应在45度60度之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除；4.1.9 安全防（围）护设施脚手架要满挂全封闭式的密目安全网。密目网采用1.86.0
