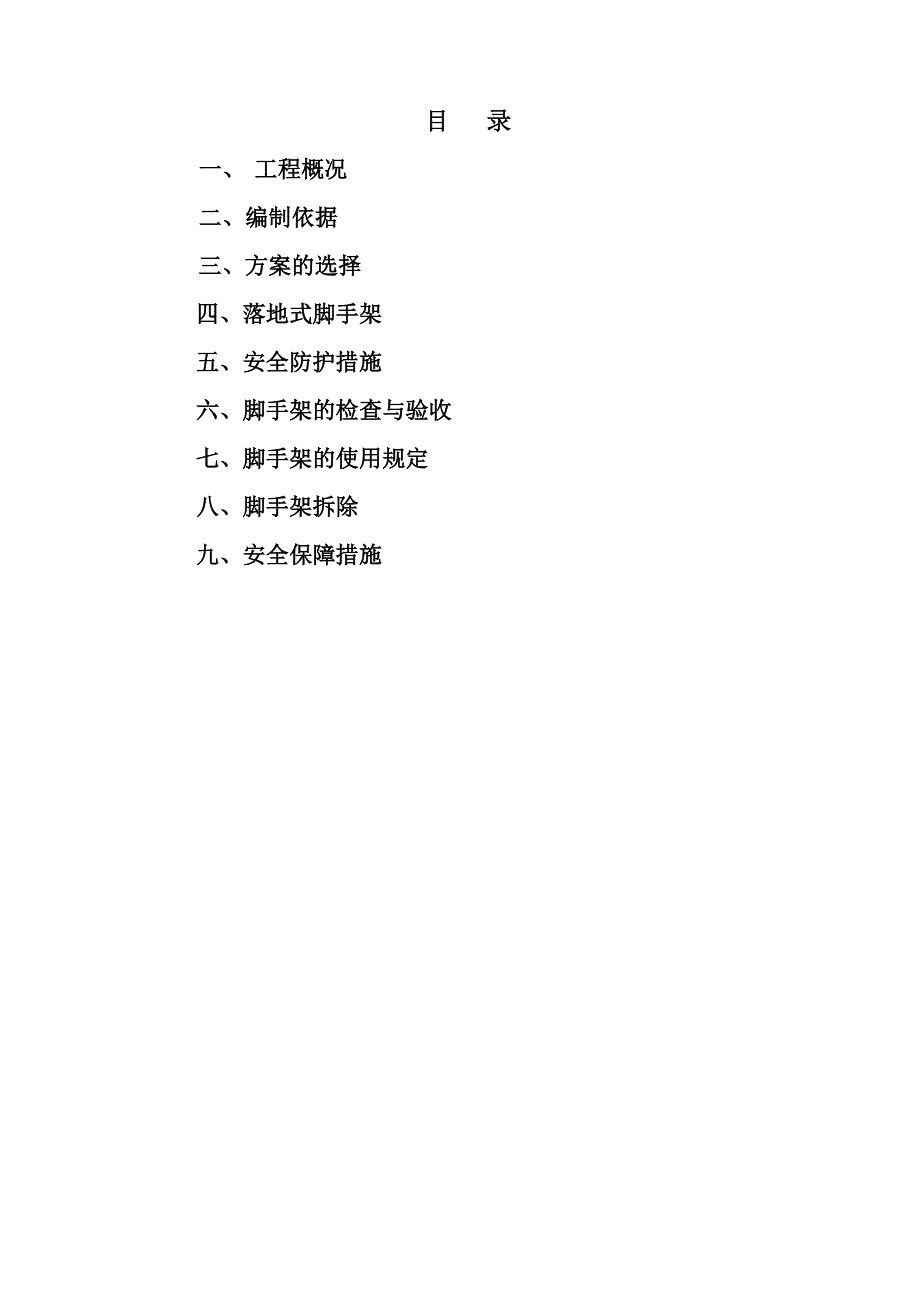

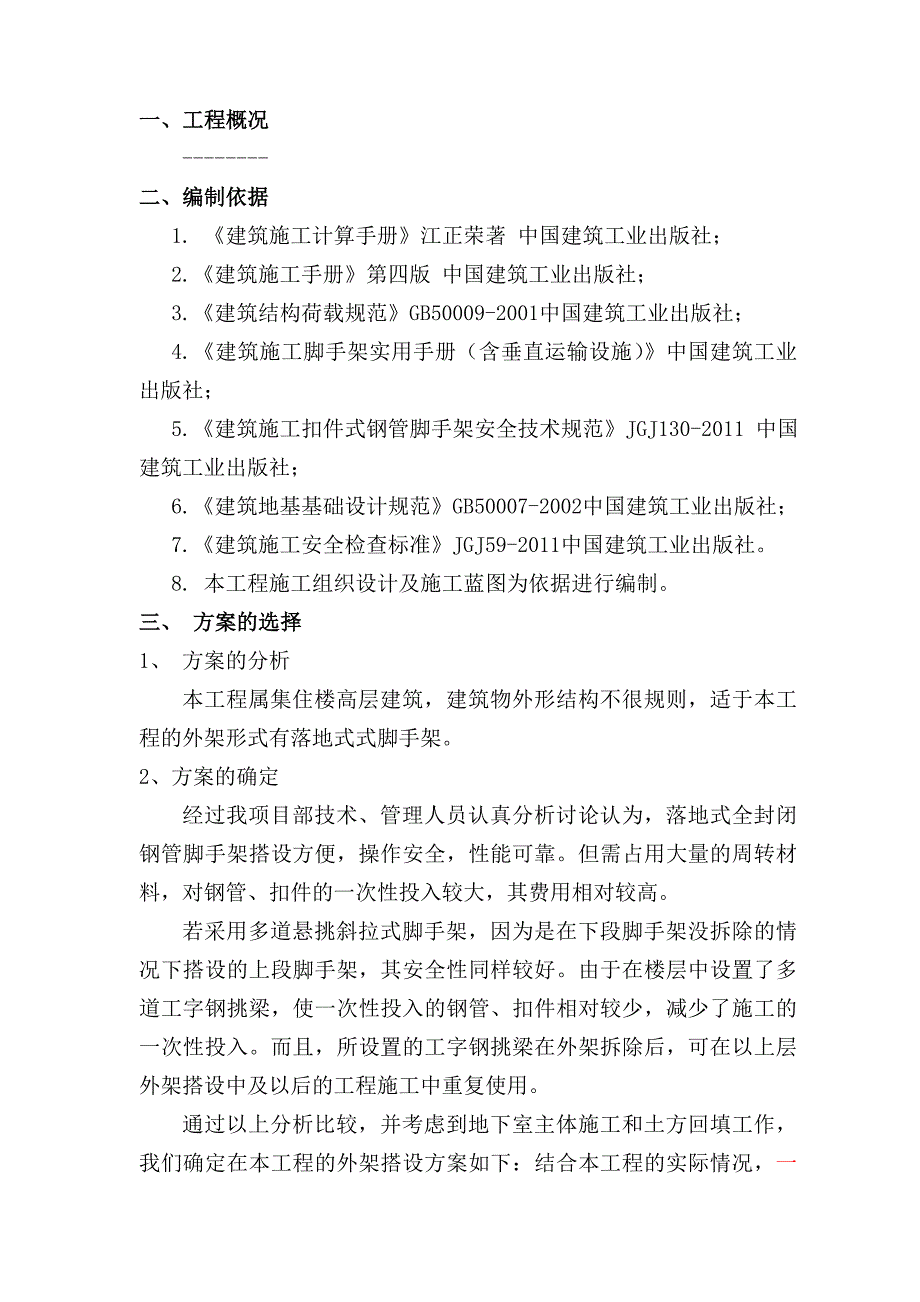

1、目 录一、 工程概况 二、编制依据三、方案的选择四、落地式脚手架五、安全防护措施六、脚手架的检查与验收七、脚手架的使用规定八、脚手架拆除九、安全保障措施一、工程概况-二、编制依据 1. 建筑施工计算手册江正荣著 中国建筑工业出版社；2.建筑施工手册第四版 中国建筑工业出版社； 3.建筑结构荷载规范GB50009-2001中国建筑工业出版社； 4.建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社； 5.建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 中国建筑工业出版社； 6.建筑地基基础设计规范GB50007-2002中国建筑工业出版社； 7.建筑施工安全检查标准JGJ59
2、-2011中国建筑工业出版社。8. 本工程施工组织设计及施工蓝图为依据进行编制。三、 方案的选择1、 方案的分析 本工程属集住楼高层建筑，建筑物外形结构不很规则，适于本工程的外架形式有落地式式脚手架。2、方案的确定经过我项目部技术、管理人员认真分析讨论认为，落地式全封闭钢管脚手架搭设方便，操作安全，性能可靠。但需占用大量的周转材料，对钢管、扣件的一次性投入较大，其费用相对较高。若采用多道悬挑斜拉式脚手架，因为是在下段脚手架没拆除的情况下搭设的上段脚手架，其安全性同样较好。由于在楼层中设置了多道工字钢挑梁，使一次性投入的钢管、扣件相对较少，减少了施工的一次性投入。而且，所设置的工字钢挑梁在外架拆

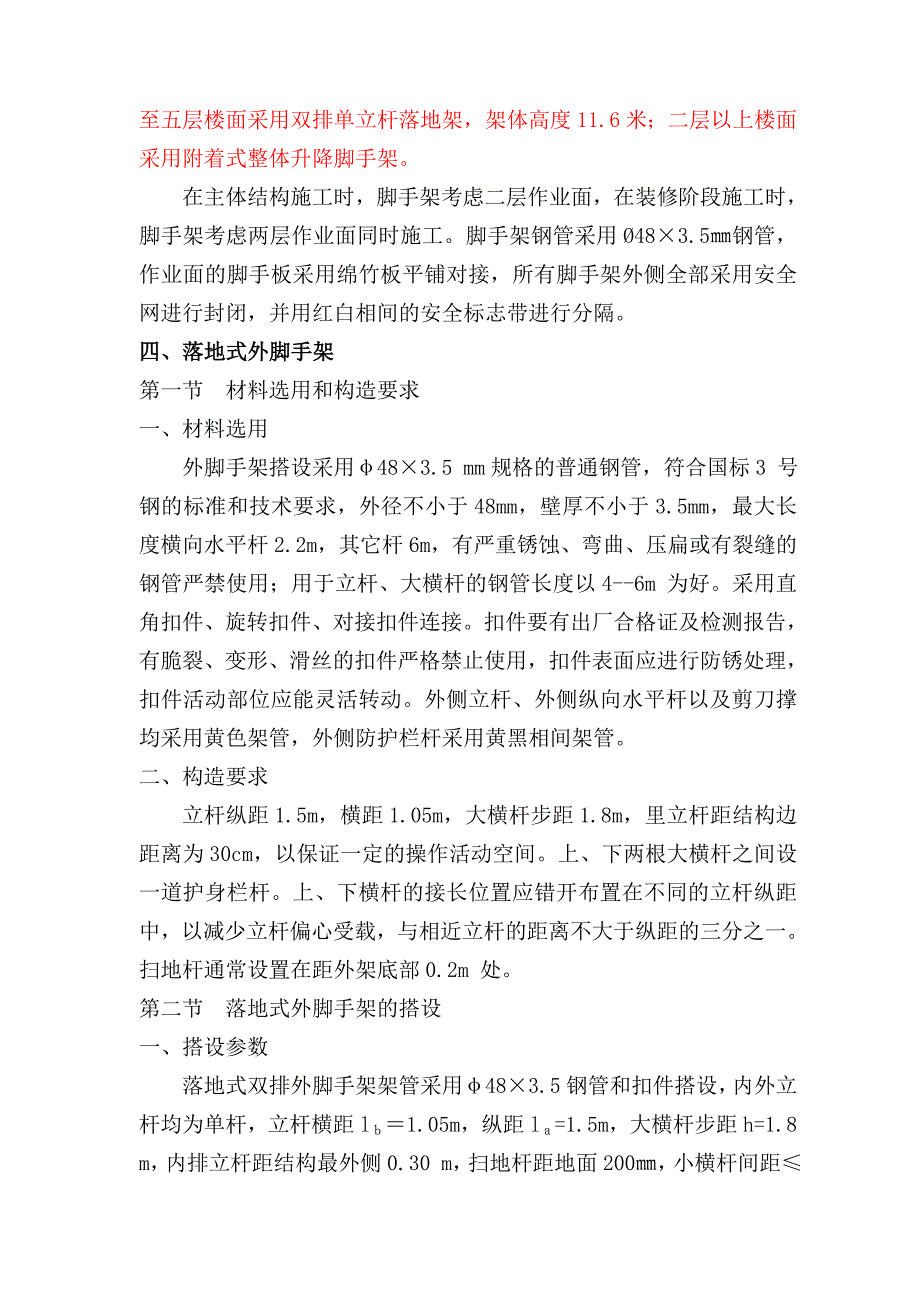

3、除后，可在以上层外架搭设中及以后的工程施工中重复使用。通过以上分析比较，并考虑到地下室主体施工和土方回填工作，我们确定在本工程的外架搭设方案如下：结合本工程的实际情况，一至五层楼面采用双排单立杆落地架，架体高度11.6米；二层以上楼面采用附着式整体升降脚手架。在主体结构施工时，脚手架考虑二层作业面，在装修阶段施工时，脚手架考虑两层作业面同时施工。脚手架钢管采用483.5钢管，作业面的脚手板采用绵竹板平铺对接，所有脚手架外侧全部采用安全网进行封闭，并用红白相间的安全标志带进行分隔。四、落地式外脚手架第一节 材料选用和构造要求一、材料选用外脚手架搭设采用483.5 mm规格的普通钢管，符合国标3
4、号钢的标准和技术要求，外径不小于48mm，壁厚不小于3.5mm，最大长度横向水平杆2.2m，其它杆6m，有严重锈蚀、弯曲、压扁或有裂缝的钢管严禁使用；用于立杆、大横杆的钢管长度以4-6m 为好。采用直角扣件、旋转扣件、对接扣件连接。扣件要有出厂合格证及检测报告，有脆裂、变形、滑丝的扣件严格禁止使用，扣件表面应进行防锈处理，扣件活动部位应能灵活转动。外侧立杆、外侧纵向水平杆以及剪刀撑均采用黄色架管，外侧防护栏杆采用黄黑相间架管。二、构造要求立杆纵距1.5m，横距1.05m，大横杆步距1.8m，里立杆距结构边距离为30cm，以保证一定的操作活动空间。上、下两根大横杆之间设一道护身栏杆。上、下横杆的
5、接长位置应错开布置在不同的立杆纵距中，以减少立杆偏心受载，与相近立杆的距离不大于纵距的三分之一。扫地杆通常设置在距外架底部0.2m 处。第二节 落地式外脚手架的搭设一、搭设参数落地式双排外脚手架架管采用483.5钢管和扣件搭设，内外立杆均为单杆，立杆横距l1.05m，纵距l=1.5m，大横杆步距h=1.8 m，内排立杆距结构最外侧0.30 m，扫地杆距地面200，小横杆间距纵距的1/2即0.75 m，端头距结构0.1 m，并伸出大横杆不少于0.15 m。二、搭设顺序做好搭设的准备工作按房屋的平面形状放线铺设垫板按立杆间距排放底座放置纵向扫地杆逐根树立立杆随即与纵向扫地杆扣牢安装横向扫地杆，并与
6、立杆或纵向扫地杆扣牢安装第一步大横杆安装第一步小横杆第二步大横杆第二步小横杆架设临时抛撑（上端与第二步大横杆扣牢，在装设两道联墙杆后方可拆除）第三、四步大横杆和小横杆；设置连墙杆安装横向斜撑接立杆加设剪刀撑铺绵竹板安装护身栏杆和挡脚板挂安全网。三、搭设要求（一）、立杆1.严禁将外径48或小于48的钢管混合使用。2.在竖立杆时，必须注意杆件的长短搭配使用。立杆下应设置垫板和钢管底座。垫板应采用长度不少于2跨，宽度不少于20cm，厚度不少于50的木垫板（或采用C20砼浇筑10CM厚做基座）。3.立杆的接头除顶层可采用搭接接头外，其余必须采用对接扣件实行对接接头。在搭接时，搭接长度不得小于1 m，用
7、不少于3个旋转扣件来扣牢，扣件的外边缘到杆端距离不得小于0.1 m。4.立杆接头与相近大横杆的距离不得大于步高的1/3。相邻两立杆的接头要相互错开，不得在同一步高或同一间距内，相邻两接头的高度差应大于0.5 米。5.开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙杆安装稳妥后，方可视情况拆除。脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。（二）大横杆1.大横杆宜放置在立杆内侧，其长度不宜小于三跨，且不小于6 m，立杆和大横杆必须用直角扣件扣牢，不得遗漏。2.同一排大横杆的水平偏差不大于该片脚手架总长度的1/300，且不得大于0.5 m。3.大横杆最好采用对接扣件连接，如采
8、用搭接连接时，搭接长度不得小于1 m，并用三个旋转扣件扣牢，端部扣件盖板边缘至搭接大横杆杆端的距离不应小于100。4.大横杆的接头与相邻立杆的距离不大于纵跨的1/3。两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500。5.同一水平内的内外两根大横杆的接头和上下相邻的两根大横杆的接头均要相互错开。（三）小横杆1.主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。2.作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。3.小横杆搭于大横杆上，用直角扣件扣紧，在任何情况下不得拆除贴近立杆的小
9、横杆。（四）竹架板的铺设1.结构施工时，作业层脚手板沿纵向满铺，作到严密、牢固、铺稳、铺实、铺平，不得有50mm 以上间隙，小横杆伸向墙一端处也应满竹架板板，离开墙面100150。2. 竹架板采用3000250，应设置在四根横向水平杆上。脚手板可采用对接平铺，亦可采用搭接铺设。对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长度应取130150，两块脚手板外伸长度的和不应大于300；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200，其伸出横向水平杆的长度不应小于100。3.脚手板一般应上下连续铺设两步，上层为作业层，下层为防护层。4.脚手板应在两端和转角处、坡度和平台的两端或
10、其他有可能发生滑动和翘起的部位，必须用20#双股铁丝或其它有效的办法对其固定。5.由顶层作业层的脚手板往下计，宜每隔5.4 m满铺一层脚手板。（五）支撑体系1、纵向支撑（剪刀撑）为了增强脚手架的纵向稳定性和整体性，在脚手架纵向传力结构的外侧必须设置剪刀撑，其要求如下：每道剪刀撑跨越立杆的根数宜按下表的规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6 m，斜杆与地面的倾角宜在4560之间。剪刀撑斜杆与地面倾角455060剪刀撑跨越立杆的最多根数765高度在24 m以下的双排脚手架，必须在外侧立面的两端和转角处各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15 m；高度
11、在24 m以上的双排脚手架应在外侧立面整个高度和长度上连续设置剪刀撑。剪刀撑斜杆的接长宜采用搭接，搭接要求同立杆搭接要求。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150；最下面的斜杆与立杆的连接点离地面不大于500。2、横向支撑横向支撑应在同一节间，由底至顶层呈“之”字型连续布置。一字型，开口型双排脚手架的两端均必须设置横向斜撑。高度在24 m以下的封闭型双排脚手架可不设横向斜撑，高度在24 m以上的封闭脚手架，除拐角应设置横向支撑外，中间应每隔6跨设置一道。（六）连墙杆的设置1.本工程脚手架全部采用刚性连墙件与建筑物可靠连接。连墙
12、件设置距离为二步三跨，即水平向距离为4.5 m，垂直向距离为2.9 m2.连墙件宜靠近主接点设置，偏离主节点不应大于300。3.应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠措施固定。4.宜优先采用菱形布置，也可采用方形、矩形布置；一字形，开口型脚手架两端必须设置连墙件。5.连墙件中的连墙杆宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接。6.当脚手架下部暂时不能设连墙件时可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接，与地面倾角为4560之间。抛撑应在连墙件搭设后方可拆除。7.外架搭设过程中，当遇到框架柱时，应另外用钢管将外架与每层框架柱
13、抱箍连接，钢管两端均用双保险扣件紧固。8.连墙件可采用如下方法设置：在结构边梁上过中线位置预埋483.5钢管，短钢管两端分别用直角扣件与预埋钢管和内立杆主节点相连（如图一）。采用钢管扣件，于框架柱相连（如图二）。采用短钢管、扣件与墙体连接（如图三）。9.连墙杆所在位置可能遇到门窗洞口，可以用添设附加短钢管的办法来实现连接。当施工过程中个别连墙杆拆除后在相当长一段时间内难以补上时，必须采取有效的加强措施。如附近添设一个临时的连墙杆，限制施工荷载或加强横向刚度等。（七）作业层、斜道的栏杆和挡脚板的搭设1.栏杆和挡脚板均应搭设在外立杆的内侧；2.上栏杆上皮高度应为1.2 m；3.挡脚板高度不应小于1
14、80，可采用20厚通长木质板，用散板拼成，刷黄黑相间油漆制成；4.中栏杆应居中设置。（八）斜道本工程在一层结构完工前，拟在东、西向处搭设“之”字形人行斜道。斜道的搭设.斜道附着外脚手架设置，宽度1.5米，坡度采用1：3，拐弯处设置平台，平台宽度不应小于斜道宽度。.斜道两侧及平台外围均设置安全栏杆及挡脚板。栏杆高度为1.2 m，挡脚板高度不少于180，栏杆内侧满挂密目安全网。.斜道两侧、平台外围和端部均设置连墙杆，每两步加设水平斜杆；并设置剪刀撑和横向斜撑，做法同前所述。斜道脚手板采用竹架板顺铺，接头采用平接；并每隔250300设一根防滑木条，木条厚度为2030。（九）安全网设置1.选用省、市建
15、筑工程安全监督站认可的密目阻燃安全网。2.在双排脚手架的外排立杆立面封挂密目式安全网，为使脚手架有较好的外观效果，宜将安全网挂在立杆的里侧，使脚手架的立杆、大横杆露于安全网外。3.安全网要随楼层施工进度逐步上升。脚手架上安全网应满挂，且绑扎牢固。安全网下口与外架连接紧密不留空档。安全网接头采用搭接，搭接接头100。（十）扣件的安装1.扣件规格必须与钢管外径（48）相同；2.螺栓拧紧扭力矩不应小于40m，且不应大于65m；3.在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件，旋转扣件的中心点的相互距离不应大于150；4.对接扣件开口应朝上或朝内；5.各杆件端头伸出扣件盖板边缘的长度不应小于100；6.立柱连接，扶手接长应采用对接扣件，不宜用旋转扣件；大小横杆与立杆连接，扶手与立柱连接采用直角扣件；剪刀撑和斜杆与立柱和大横杆的连接采用旋转扣件；剪刀撑纵向接长用旋转扣件，不宜用对接扣件。 落地架计算书
