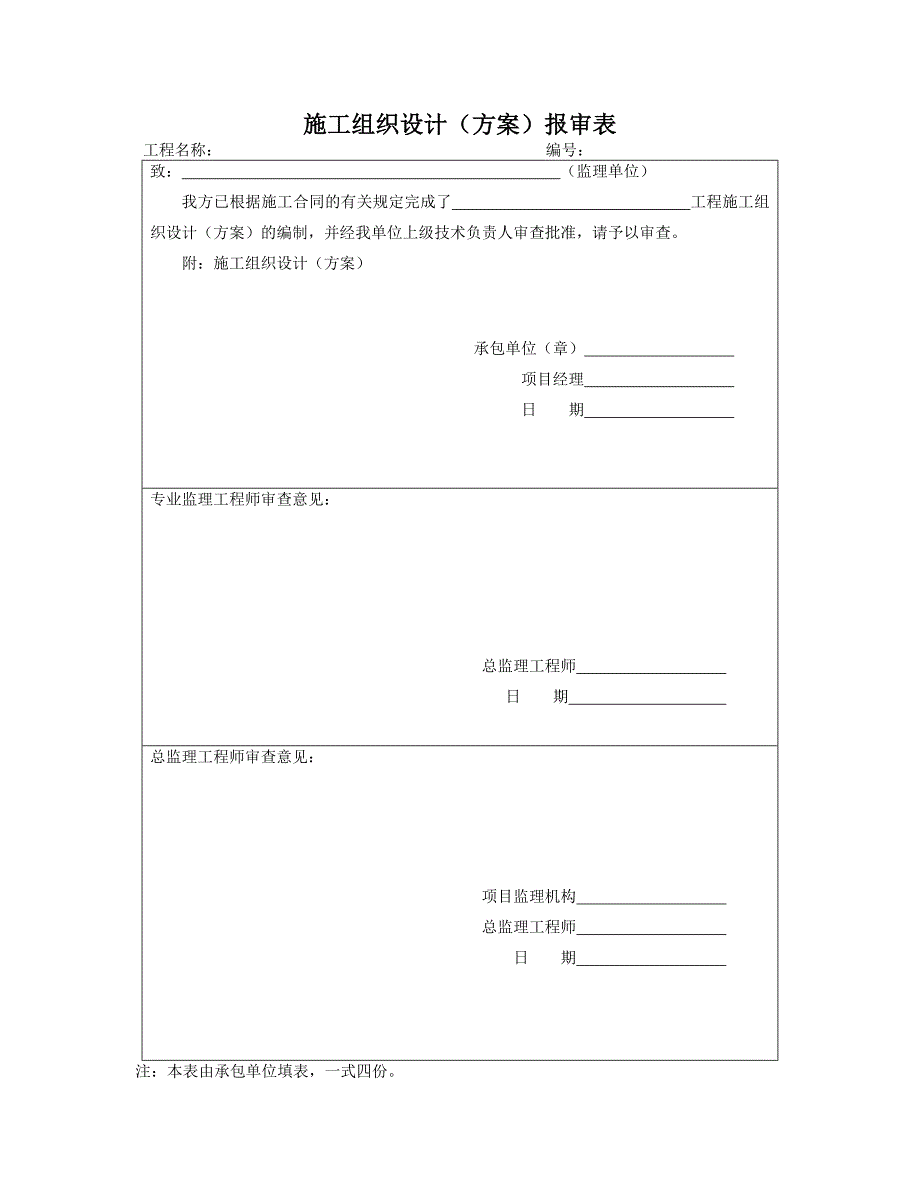

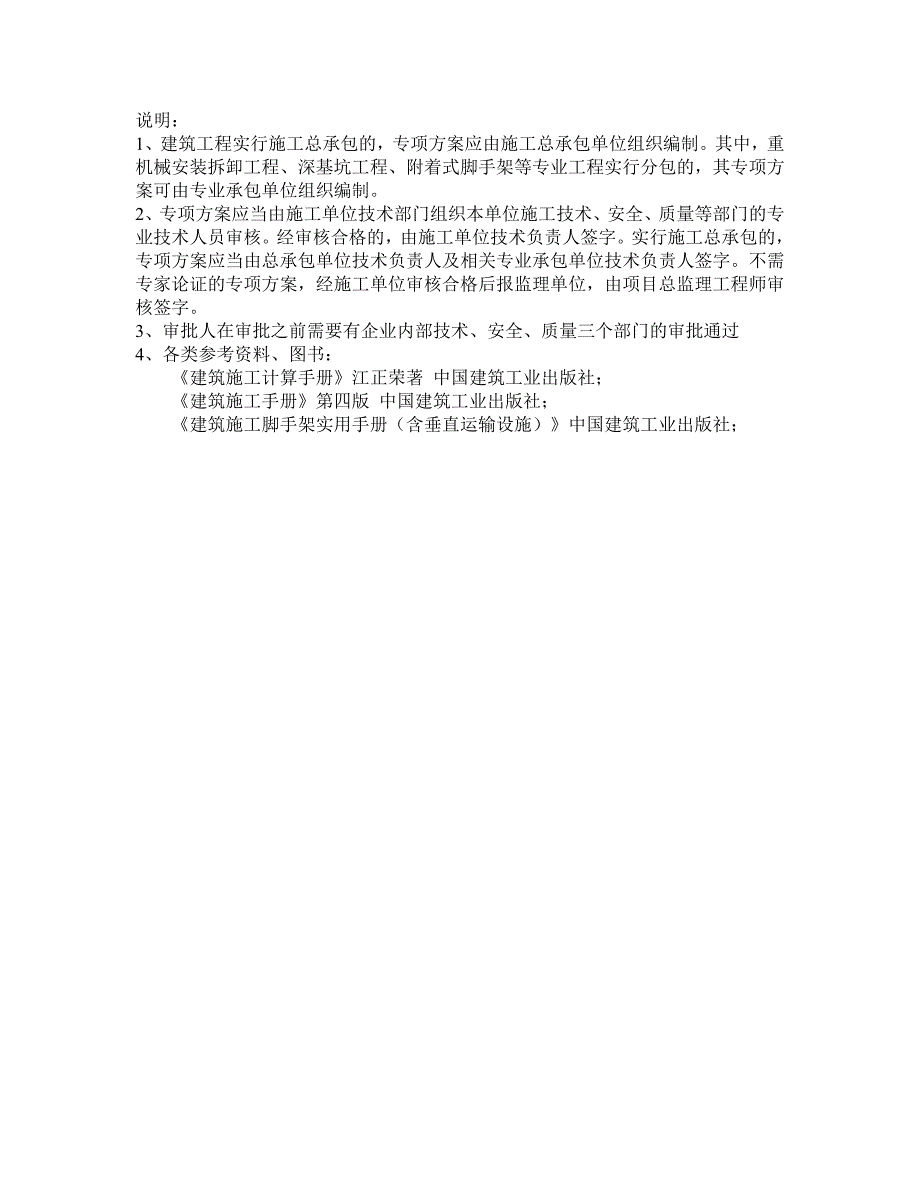

1、施工组织设计（方案）报审表工程名称： 编号：致： （监理单位）我方已根据施工合同的有关规定完成了工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案） 承包单位（章） 项目经理 日 期 专业监理工程师审查意见：总监理工程师 日 期 总监理工程师审查意见： 项目监理机构 总监理工程师 日 期 注：本表由承包单位填表，一式四份。蓝海郡住宅项目1区工程工程脚手架安全专项施工方案编制人： 职务/职称： 审核人： 职务/职称： 审批人： 职务/职称： 湖北华盛建设工程有限公司 公司 年 月 日 说明：1、建筑工程实行施工总承包的，专项方案应由施工总承包单位
2、组织编制。其中，重机械安装拆卸工程、深基坑工程、附着式脚手架等专业工程实行分包的，其专项方案可由专业承包单位组织编制。2、专项方案应当由施工单位技术部门组织本单位施工技术、安全、质量等部门的专业技术人员审核。经审核合格的，由施工单位技术负责人签字。实行施工总承包的，专项方案应当由总承包单位技术负责人及相关专业承包单位技术负责人签字。不需专家论证的专项方案，经施工单位审核合格后报监理单位，由项目总监理工程师审核签字。3、审批人在审批之前需要有企业内部技术、安全、质量三个部门的审批通过4、各类参考资料、图书：建筑施工计算手册江正荣著 中国建筑工业出版社；建筑施工手册第四版 中国建筑工业出版社；建筑
3、施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社； 目录第一节、工程概况- 4 -一、工程概况- 4 -二、施工平面布置- 4 -三、施工要求- 4 -四、技术保证条件- 5 -第二节、编制依据- 6 -第三节、施工计划- 7 -一、施工进度计划- 7 -二、材料与设备计划- 7 -第四节、施工工艺技术- 9 -一、技术参数- 9 -二、工艺流程- 9 -三、施工方法- 9 -四、检查验收- 12 -第五节、施工安全保证措施- 14 -一、组织保障- 14 -二、技术措施- 16 -三、应急预案- 18 -四、监测监控- 19 -第六节、劳动力计划- 21 -一、专职安全生产管理人员-
4、21 -二、特种作业人员- 21 -第七节、计算书及相关图纸- 22 -【计算书】- 22 -【节点图】- 30 - 脚手架安全专项施工方案第一节、工程概况一、工程概况【工程概况应针对该危险性较大的分部分项工程的特点及要求进行编写】 蓝海郡住宅项目1区工程工程；工程建设地点：武汉市洪山区南湖北路；属于框架结构；地上32层；地下1层；建筑高度：101m；标准层层高：3m ；总建筑面积：87544平方米；总工期：500天。 本工程由武汉祥浩房地产开发有限公司投资建设，中工武大设计研究有限公司设计，中南勘察设计院地质勘察，湖北华泰工程建设监理有限公司监理，湖北华盛建设工程有限公司组织施工；由张凯担任
5、项目经理，李东方担任技术负责人。 本工程位于武汉洪山区南湖北路，总建筑面积87544平方米，包括一栋商业中心、两栋高层（1、4）和四栋洋房（1、3、4、6），北邻中南财经政法大学武汉学院，西面为一待建工地，东面为蓝海郡住宅项目2区工地，南边紧接南湖。 本工程为钢筋混凝土框架结构体系，抗震烈度设为六级，合理使用年限设计为五十年。防水设计为二级，合理使用年限为十五年。1、4高楼属一类高层建筑。二、施工平面布置三、施工要求1、确保脚手架在使用周期内安全、稳定、牢靠。2、脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。四、技术保证条件1、安全网络2、脚手架的搭设和
6、拆除需严格执行该专项施工方案。第二节、编制依据建筑地基基础设计规范GB50007-2002建筑结构荷载规范GB50009-2001混凝土结构设计规范GB50010-2002钢结构设计规范GB50017-2003建筑施工安全检查标准JGJ59-99建筑施工高处作业安全技术规范JGJ80-91建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001相关施工设计图纸等。第三节、施工计划一、施工进度计划二、材料与设备计划1、搭设脚手架的钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3092中规定的3号普通钢管，其质量符合现行国家标准碳素结构钢GB/T700中Q2
7、35A钢的规定，每根钢管的最大质量不应大于25kg。新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001的有关规定，必须涂有防锈漆。旧钢管表面锈蚀深度、和钢管的弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定
8、值时不得使用。钢管上严禁打孔。2、扣件为可锻铸造扣件，其材质应符合建设部钢管脚手扣件标准GB15831的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧扭力矩达65Nm时不得破坏。旧扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。3、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。4、脚手板、脚手片采用符合有关要求。5、安全网采用密目式安全网，网目应满足2000目/100cm2，做耐贯穿试验不穿透，1
9、.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证。6、连墙件材料采用钢管、角钢等型钢，其材质应符合现行国家标准碳素钢结构GB 700-88中Q235-A钢的要求。7、水平加固杆、封口杆、扫地杆、剪刀撑及脚手架转角处的连接杆等宜采用422.5mm 焊接钢管，也可采用483.5mm焊接钢管，其材质在保证可焊性的条件下应符合现行国家标准碳素结构钢GB/T700中Q235A钢的规定，相应的扣件规格也应分别为42mm、48mm或42mm/48mm。主要材料参数表【钢管落地脚手架】钢管
10、48 3.5扣件配套脚手板竹笆片脚手板安全网密目安全网第四节、施工工艺技术一、技术参数【钢管落地脚手架】脚手架排数双排大小横杆布置小横杆在上搭设高度(m)18立杆型号48 3.5立杆纵距(m)1.5立杆横距(m)1.05立杆步距(m)1.8连墙件布置方式二步三跨施工均布荷载(kN/m2)2同时施工层数2脚手板铺设层数13地区武汉市基本风压(kN/m2)0.32二、工艺流程1、钢管落地脚手架 场地平整、夯实基础承载力实验、材料配备定位设置通长脚手板、底座纵向扫地杆立杆横向扫地杆大横杆（搁栅）小横杆剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。三、施工方法钢管落地脚手架定距定位。根据构造要求在建筑物四角
11、用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件以上两步时，宜先立外排，后立内排。其余按以下构造要求搭设。1、地基基础本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。2、立杆设置(1) 每根立杆底部应设置底座或垫
12、板。 (2) 脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆回定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。(3) 脚手架底层步距不应大于2m。(4) 立杆必须用连墙件与建筑物可靠连接，连墙件布置间距宜按规范JGJ130表6.4.1采用。 (5) 立杆按长除顶层顶步外其余备层备步接头必须采用对按扣件连接。 (6) 立杆顶端宜高出女儿墙上皮lm，高出檐口上皮1.5m。 (7) 双管立杆中副立杆的高度不应低于3步，钢管长度不应小于6m。(8) 立杆及纵横向水平杆构造要求见下图3、纵向水平杆、横向水平杆设置(1) 纵向水平杆的构造应符合下列规定： 1) 纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；2) 纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接应符合下列规定： 纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至
