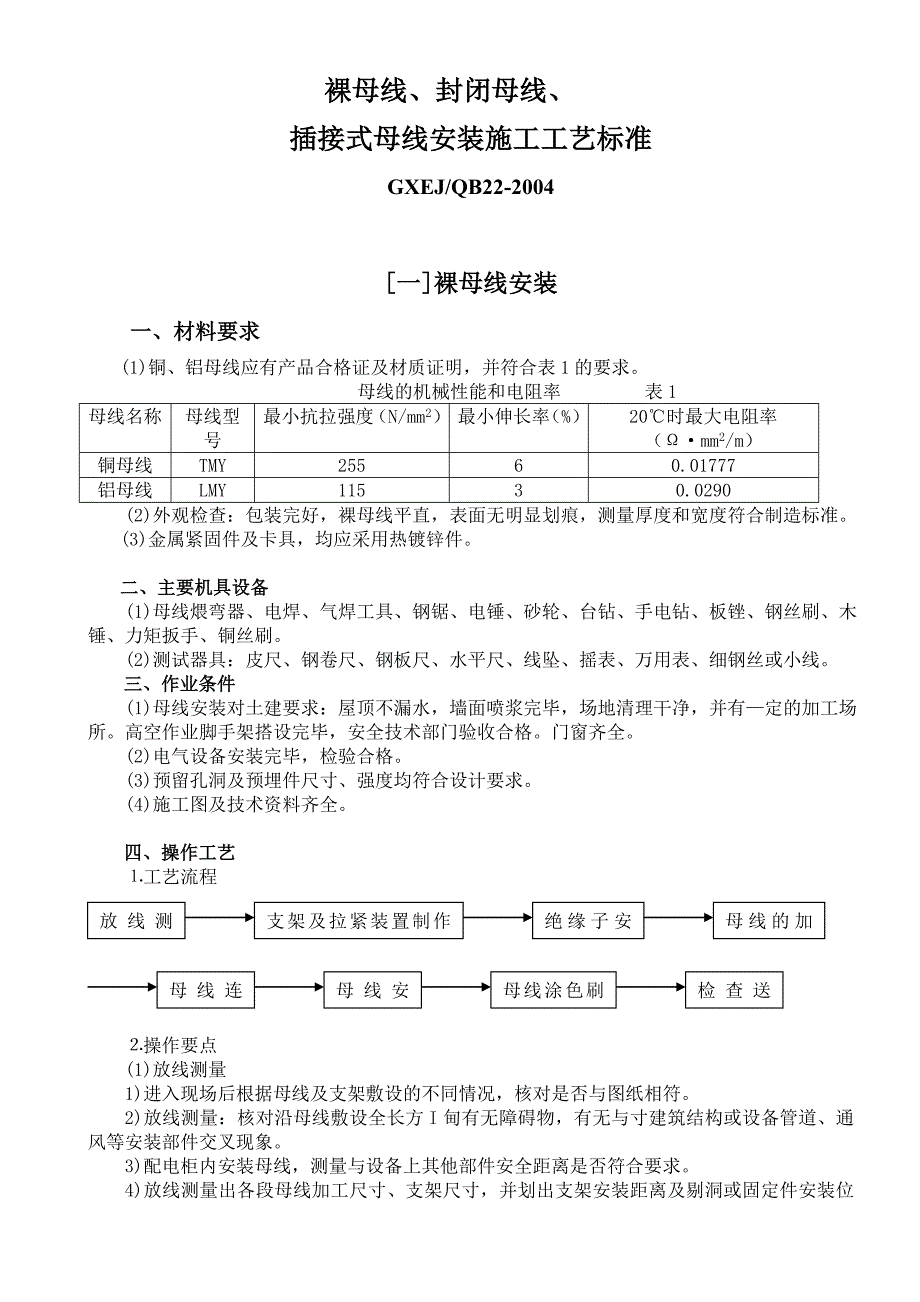

1、裸母线、封闭母线、插接式母线安装施工工艺标准GXEJ/QB22-2004一裸母线安装一、材料要求(1) 铜、铝母线应有产品合格证及材质证明，并符合表1的要求。 母线的机械性能和电阻率 表1母线名称母线型号最小抗拉强度（N/mm2）最小伸长率（%）20时最大电阻率（mm2/m）铜母线TMY25560.01777铝母线LMY11530.0290 (2)外观检查：包装完好，裸母线平直，表面无明显划痕，测量厚度和宽度符合制造标准。(3)金属紧固件及卡具，均应采用热镀锌件。 二、主要机具设备 (1)母线煨弯器、电焊、气焊工具、钢锯、电锤、砂轮、台钻、手电钻、板锉、钢丝刷、木锤、力矩扳手、铜丝刷。(2)测
2、试器具：皮尺、钢卷尺、钢板尺、水平尺、线坠、摇表、万用表、细钢丝或小线。 三、作业条件 (1)母线安装对土建要求：屋顶不漏水，墙面喷浆完毕，场地清理干净，并有定的加工场所。高空作业脚手架搭设完毕，安全技术部门验收合格。门窗齐全。 (2)电气设备安装完毕，检验合格。 (3)预留孔洞及预埋件尺寸、强度均符合设计要求。 (4)施工图及技术资料齐全。四、操作工艺工艺流程母线的加工绝缘子安装支架及拉紧装置制作安装放线测量检查送电母线涂色刷油母线安装母线连接操作要点 (1)放线测量 1)进入现场后根据母线及支架敷设的不同情况，核对是否与图纸相符。 2)放线测量：核对沿母线敷设全长方I甸有无障碍物，有无与寸

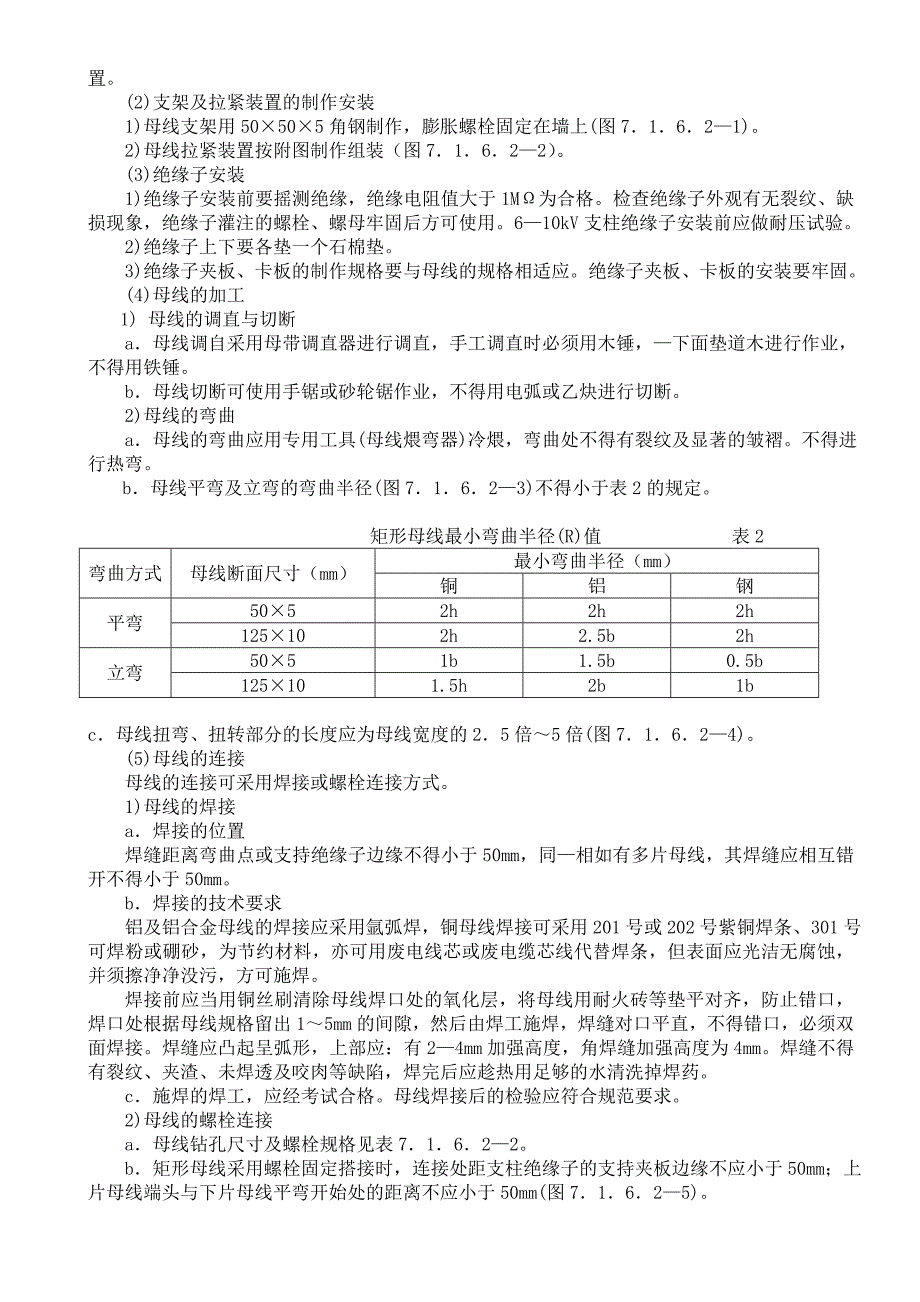

3、建筑结构或设备管道、通风等安装部件交叉现象。 3)配电柜内安装母线，测量与设备上其他部件安全距离是否符合要求。 4)放线测量出各段母线加工尺寸、支架尺寸，并划出支架安装距离及剔洞或固定件安装位置。 (2)支架及拉紧装置的制作安装 1)母线支架用50505角钢制作，膨胀螺栓固定在墙上(图71621)。 2)母线拉紧装置按附图制作组装（图71622）。 (3)绝缘子安装 1)绝缘子安装前要摇测绝缘，绝缘电阻值大于1M为合格。检查绝缘子外观有无裂纹、缺损现象，绝缘子灌注的螺栓、螺母牢固后方可使用。610kV支柱绝缘子安装前应做耐压试验。 2)绝缘子上下要各垫一个石棉垫。 3)绝缘子夹板、卡板的制作规
4、格要与母线的规格相适应。绝缘子夹板、卡板的安装要牢固。 (4)母线的加工1) 母线的调直与切断a母线调自采用母带调直器进行调直，手工调直时必须用木锤，下面垫道木进行作业，不得用铁锤。 b母线切断可使用手锯或砂轮锯作业，不得用电弧或乙炔进行切断。 2)母线的弯曲 a母线的弯曲应用专用工具(母线煨弯器)冷煨，弯曲处不得有裂纹及显著的皱褶。不得进行热弯。b母线平弯及立弯的弯曲半径(图71623)不得小于表2的规定。矩形母线最小弯曲半径(R)值 表2弯曲方式母线断面尺寸（mm）最小弯曲半径（mm）铜铝钢平弯5052h2h2h125102h2.5b2h立弯5051b1.5b0.5b125101.5h2b
5、1b c母线扭弯、扭转部分的长度应为母线宽度的25倍5倍(图71624)。 (5)母线的连接 母线的连接可采用焊接或螺栓连接方式。 1)母线的焊接 a焊接的位置 焊缝距离弯曲点或支持绝缘子边缘不得小于50mm，同相如有多片母线，其焊缝应相互错开不得小于50mm。 b焊接的技术要求 铝及铝合金母线的焊接应采用氩弧焊，铜母线焊接可采用201号或202号紫铜焊条、301号可焊粉或硼砂，为节约材料，亦可用废电线芯或废电缆芯线代替焊条，但表面应光洁无腐蚀，并须擦净净没污，方可施焊。 焊接前应当用铜丝刷清除母线焊口处的氧化层，将母线用耐火砖等垫平对齐，防止错口，焊口处根据母线规格留出15mm的间隙，然后由
6、焊工施焊，焊缝对口平直，不得错口，必须双面焊接。焊缝应凸起呈弧形，上部应：有24mm加强高度，角焊缝加强高度为4mm。焊缝不得有裂纹、夹渣、未焊透及咬肉等缺陷，焊完后应趁热用足够的水清洗掉焊药。 c施焊的焊工，应经考试合格。母线焊接后的检验应符合规范要求。 2)母线的螺栓连接 a母线钻孔尺寸及螺栓规格见表71622。 b矩形母线采用螺栓固定搭接时，连接处距支柱绝缘子的支持夹板边缘不应小于50mm；上片母线端头与下片母线平弯开始处的距离不应小于50mm(图71625)。 c母线与母线，母线与电器接线端子搭接时，其搭接面的处理应符合下列规定： (a)铜与铜：室外、高温且潮湿的室内，搭接面必须搪锡；
7、干燥的室内，不搪锡。 (b)铝与铝：搭接面不做涂层处理。 (c)钢与钢：搭接面搪锡或镀锌。(d)铜与铝：在于燥室内，铜导体搭接面搪锡；在潮湿场所，铜导体搭接面搪锡，且采用铜铝过渡板与铝导体连接。(e)钢与铜或铝：铜搭接面搪锡。 d母线采用螺栓连接时，平垫圈应选用普通标准平垫圈，并必须配齐弹簧垫。螺栓、平垫圈及弹簧垫必须用镀锌件。螺栓长度应考虑在螺栓紧固后丝扣能露出螺母外宜23扣。 e母线的接触面应连接紧密，连接螺栓应用力矩扳子紧固，其紧固力矩值应符合表3规定。 母线搭接螺栓的拧紧力矩 表3螺栓规格（mm）力矩值（Nm）螺栓规格（mm）力矩值（Nm）M88.810.8M1678.598.1M10
8、17.722.6M1898.0127.4M1231.439.2M20156.9196.2M1451.060.8M24274.6343.2 (6)母线的安装 1)母线安装应平整美观，且母线安装时： 水平段：二支持点高度误差不大于3mm，全长不大于lOmm。 垂直段：二支持点垂直误差不大于2mm，全长不大于5mm。间距：平行部分间距应均匀一致，误差不大于5mm。 2)母线安装的最小安全距离见图71626、图71627及表71624。3)母线的固定点，每段设置一个，设置于全长或两母线伸缩节的中点。低压母线垂直安装且支持点间距无法满足要求时，应加装母线绝缘夹板(图71628)。 4)母线在支持点的固定
9、：对水平安装的母线应采用开口扁钢夹子，对垂直安装的母线应采用母线夹板(图71629)， 母线只允许在垂直部分的中部夹紧在对夹板上，同一垂直部分其余的夹板和母线之间应留有152mm的间隙。 穿墙隔板的安装做法见图7162l0。 (7)母线的涂色刷油 1)母线的相序排列及涂色，当设计无要求时应符合下列规定： a上、下布置的交流母线，由上至下排列为A、B、C相；直流母线正极在上，负极在下； b水平布置的交流母线，由盘后向盘前排列为A、B、C相；直流母线正极在后，负极在前； c面对引下线的交流母线，由左至右排列为A、B、C相；直流母线正极在左，负极在右； d母线的涂色：交流，A相为黄色、B相为绿色、C
10、相为红色；直流，正极为赭色、负极为蓝色；在设备接线端、连接处或支持件边缘两侧10mm以内不涂色。 (8)检查送电 1)母线安装完后，要全面地进行检查，清理工作现场的工具、杂物，并与有关单位人员协商好，请无关人员离开现场。 2)母线支架接地（PE）或接零（PEN）连接完成，母线绝缘电阻测试和交流工频耐压试验合格，才能通电。低压母线的交流耐压试验电压为lkV，当绝缘电阻值大于10M时，可用2500V兆欧表摇测替代，试验持续时间1mln，无闪络现象；高压母线的交接耐压试验，必须符合现行国家标准电气装置安装工程 电气设备交接试验标准(GB 50150)的规定。 3)送电要有专人负责，送电程序应为先高压
11、、后低压；先干线，后支线；先隔离开关后负荷开关。停电时与上述顺序相反。4)车间母线送电前应先挂好有电标志牌，并通知有关单位及人员，送电后应有指示灯。五、质量标准主控项目 (1)绝缘子的底座、套管的法兰、保护网(罩)及母线支架等可接近裸露导体应接地(PE)或接零(PEN)可靠。不应作为接地(PE)或接零(PEN)的接续导体。 (2)母线与母线或母线与电器接线端子，当采用螺栓搭接连接时，应符合下列规定： 1)母线的各类搭接连接的钻孔直径和搭接长度符合建筑电气工程施工质量验收规范 (GB 503032002)附录C的规定，用力矩扳手拧紧钢制连接螺栓的力矩值符合建筑电气工程施工质量验收规范(GB 50
12、3032002)附录D的规定； 2)母线接触面保持清洁，涂电力复合脂，螺栓孔周边无毛刺； 3)连接螺栓两侧有平垫圈，相邻垫圈问有大于3mm的间隙，螺母侧装有弹簧垫圈或锁紧螺母； 4)螺栓受力均匀，不使电器的接线端子受额外应力。 (3)室内裸母线的最小安全净距应符合建筑电气工程施工质量验收规范(GB 503032002)附录E的规定。(4)高压母线交流工频耐压试验必须按电气装置安装工程 电气设备交接试验标准(GB 50150)的规定交接试验合格。(5)低压母线交接试验应符合下列的规定： 1)每路配电开关及保护装置的规定、型号，应符合设计要求； 2)相间和相对地间的绝缘电阻值应大于05M；3)电气
13、装置的交流工频耐压试验电压为1kV，当绝缘电阻值大于10 M时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象。一般项目 (1)母线的支架与预埋铁件采用焊接固定时，焊缝应饱满；采用膨胀螺栓固定时，选用的螺栓应适配，连接应牢固。 (2)母线与母线、母线与电器接线端子搭接，搭接面的处理应符合下列规定： 1)铜与铜：室外、高温且潮湿的室内，搭接面搪锡；干燥的室内，不搪锡； 2)铝与铝：搭接面不做涂层处理； 3)钢与钢：搭接面搪锡或镀锌； 4)铜与铝：在干燥的室内，铜导体搭接面搪锡；在潮湿场所，铜导体搭接面搪锡，且采用铜铝过渡板与铝导体连接； 5)钢与铜或铝：铜搭接面搪锡。 (3)母线的相序排列及涂色，当设计无要求时应符合下列规定： 1)上、下布置的交流母线，由上至下排列为A、B、C相；直流母线正极在上，负极在下； 2)水平布置的交流母线，由盘后向盘前排列为A、B、C相；直流母线正极在后，负极在前； 3)面对引下线的交流母线，由左至右排列为A、B、C相；直流母线正极在左，负极在右； 4)母线的涂色：交流，A相为黄色、B相为绿色、C相为红色；直流，正极为赭色、负极为蓝色；在连接处或支持件边缘两侧10mm以内不涂色。 (4)母线在绝缘子上安装应符合下列规定： 1)金具与绝缘子间的固定平整牢固，不使母线受额外应力； 2)交流母线的固定金具或其他支持金具不
