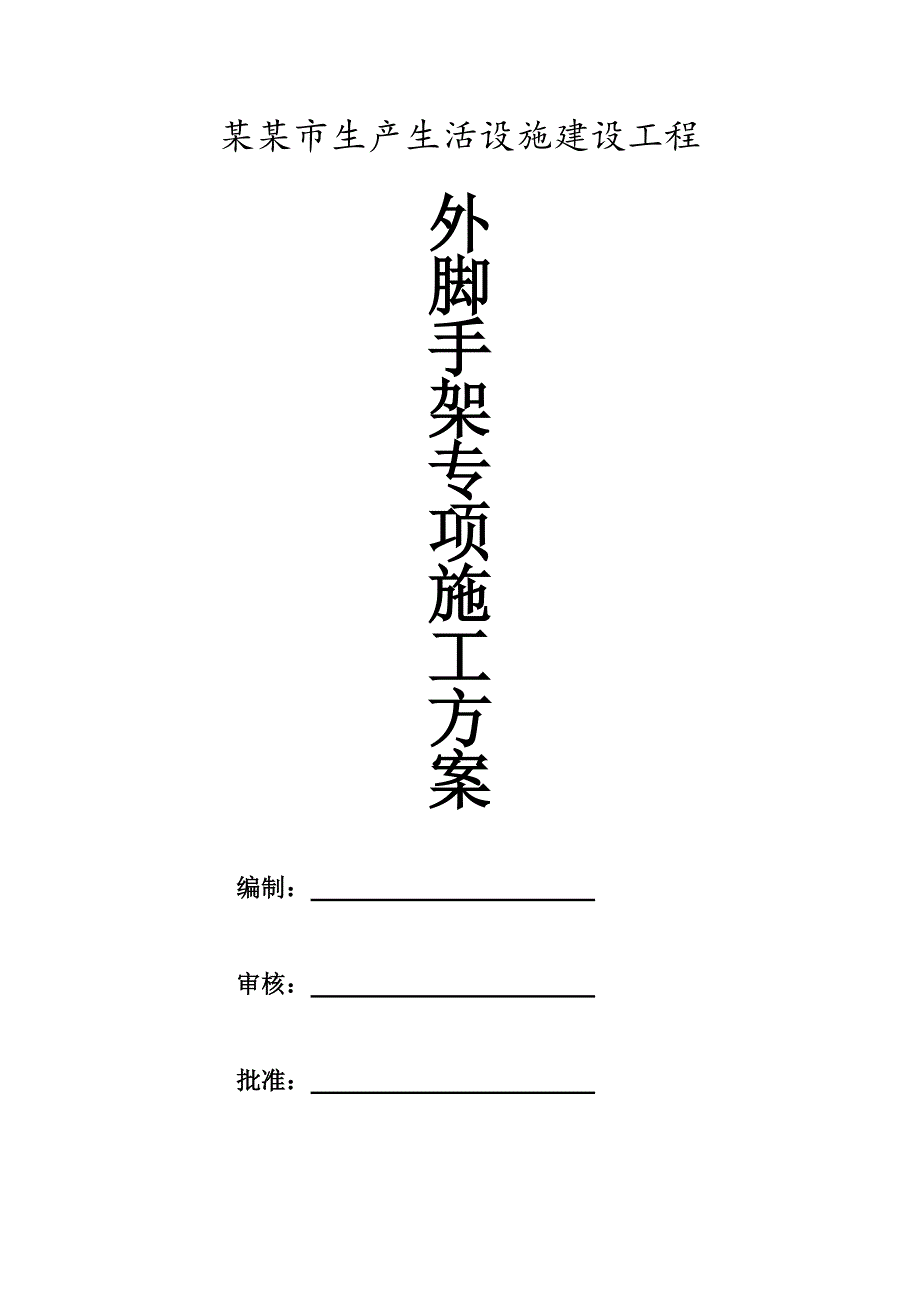

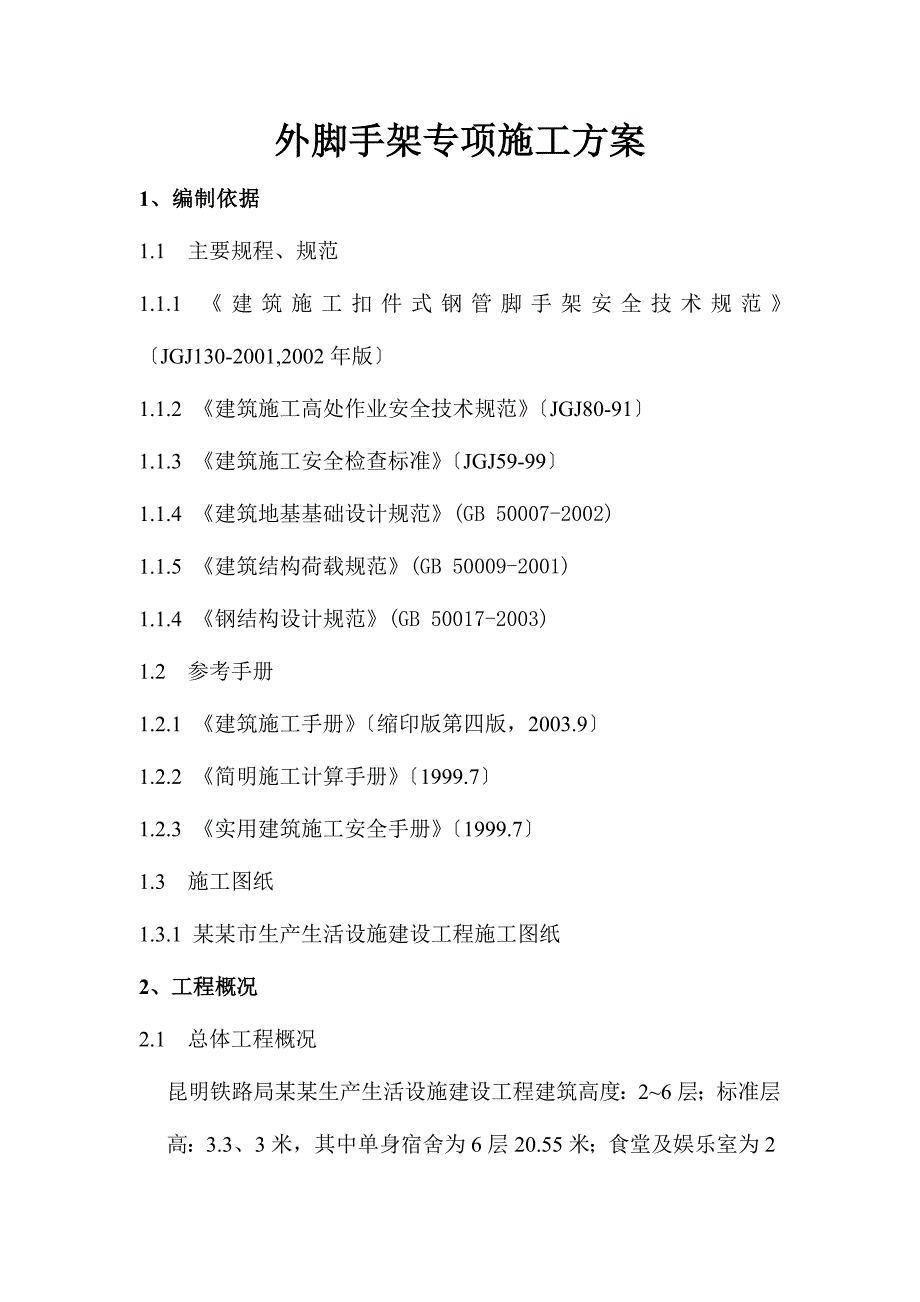

1、某某市生产生活设施建设工程外脚手架专项施工方案编制: 审核: 批准: 外脚手架专项施工方案1、编制依据1.1 主要规程、规范1.1.1 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001,2002年版1.1.2 建筑施工高处作业安全技术规范JGJ80-911.1.3 建筑施工安全检查标准JGJ59-991.1.4 建筑地基基础设计规范(GB 50007-2002)1.1.5 建筑结构荷载规范(GB 50009-2001)1.1.4 钢结构设计规范(GB 50017-2003)1.2 参考手册1.2.1 建筑施工手册缩印版第四版,2003.91.2.2 简明施工计算手册1999.71.2

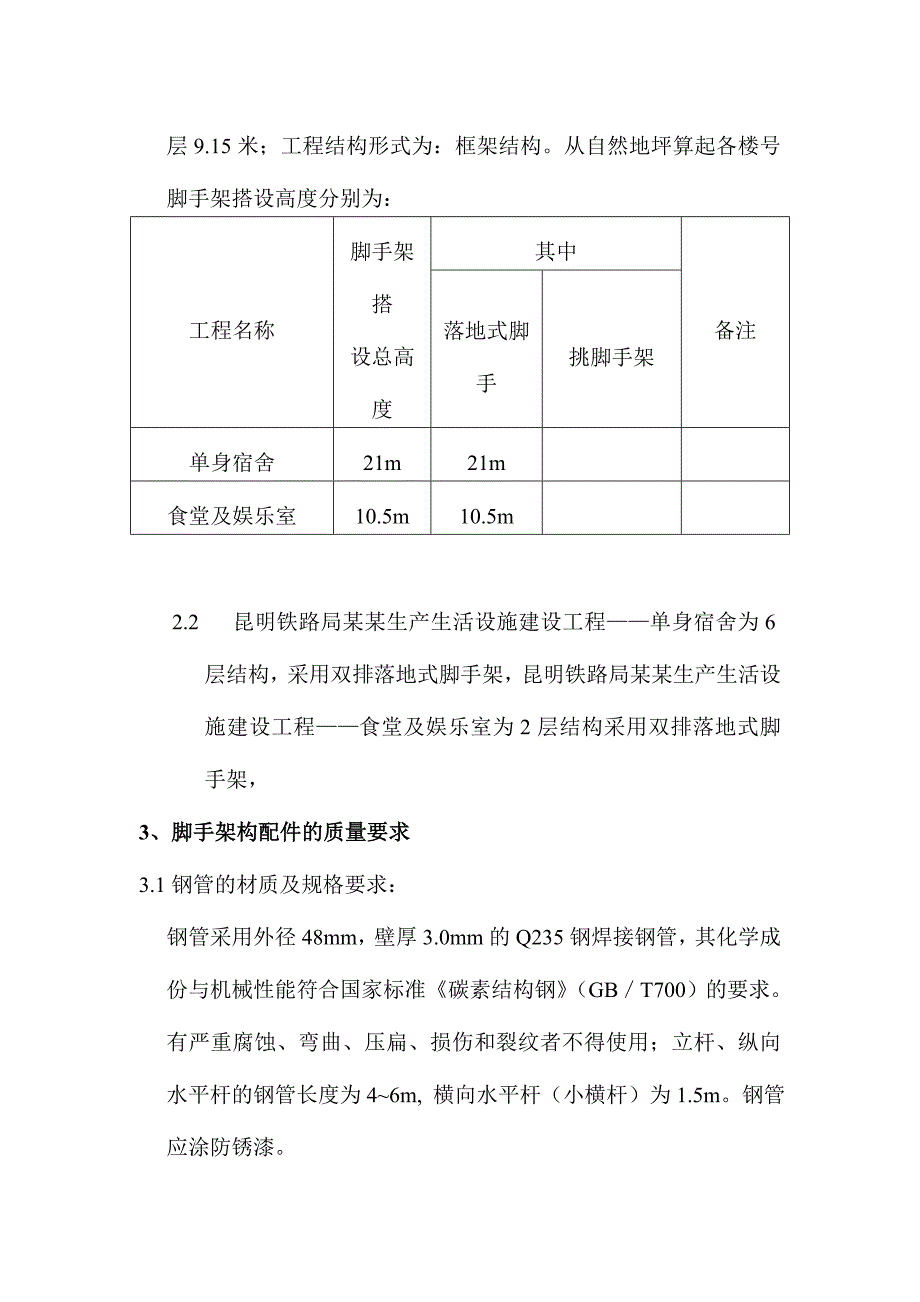

2、.3 实用建筑施工安全手册1999.71.3 施工图纸1.3.1 某某市生产生活设施建设工程施工图纸2、工程概况2.1 总体工程概况昆明铁路局某某生产生活设施建设工程建筑高度:26层;标准层高:3.3、3米,其中单身宿舍为6层20.55米;食堂及娱乐室为2层9.15米;工程结构形式为:框架结构。从自然地坪算起各楼号脚手架搭设高度分别为:工程名称脚手架搭设总高度其中备注落地式脚手挑脚手架单身宿舍21m21m食堂及娱乐室10.5m10.5m2.2 昆明铁路局某某生产生活设施建设工程单身宿舍为6层结构,采用双排落地式脚手架,昆明铁路局某某生产生活设施建设工程食堂及娱乐室为2层结构采用双排落地式脚手架
3、,3、脚手架构配件的质量要求3.1钢管的材质及规格要求:钢管采用外径48mm,壁厚3.0mm的Q235钢焊接钢管,其化学成份与机械性能符合国家标准碳素结构钢(GBT700)的要求。有严重腐蚀、弯曲、压扁、损伤和裂纹者不得使用;立杆、纵向水平杆的钢管长度为46m, 横向水平杆(小横杆)为1.5m。钢管应涂防锈漆。3.2扣件应符合钢管脚手架扣件(GB158311995)的规定。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好,扣件夹紧钢管时,开口处的最小距离要小于5mm。在使用时,直角扣件和回转扣件不允许沿轴心方向承受拉力;直角扣件不允许沿十字轴方向承受扭力;回转扣件的两旋
4、转面间隙要小于1mm。3.3作业层脚手板采用竹笆,两端设直径为4mm的镀锌钢丝箍两道。在作业层下部加设一道硬隔离,随作业层上升,同时作业层不超过两层。每层设置安全网及防护栏杆。脚手板设置在四根横向水平杆上,并在两端8cm处用直径14号镀锌钢丝箍绕23圈固定。脚手板应采用竹笆,且满铺、铺稳,离开墙面120150mm。采用对角平铺,接头处必须设两根横向水平杆,脚手板外伸长应取130150mm,靠墙一侧的脚手板距离结构墙的距离不大于150mm。拐角处两个方向的脚手板重叠放置,避免出现探头及空挡现象。3.4安全密网:架体外侧必须使用密目式安全网封闭,安全密网密目在2000目以上,网体与操作层不应有大于
5、10cm的缝隙,网间不应有大于25mm的缝隙。4、脚手架搭设技术措施4.1施工准备:在脚手架搭设之前,由工地技术负责人依脚手架搭拆方案向专业班组长逐段的进行技术交底,并履行交底签字手续,各持一份,互相监督,由专业班组长向操作人员进行班前技术交底,并做好交底记录入档。按对脚手架使用的各种材料的要求,对使用的材料进行全数检查、验收,方准进行场使用,并进入现场后分类堆放整齐,搭拆脚手架的操作人员必须持证上岗。4.2对地基的要求:脚手架立杆必须设置在坚实的地基上,以保证脚手架不下沉和使用牢固安全。本工程可将原土地面整平夯实,在每一立杆位置上铺长不小于1m,宽不小于200mm,厚不小于50mm的垫木或1
6、4a槽钢,垫木上加设立杆底座,并用铁钉牢固。脚手架基础顶面应高于自然地面100mm150mm,外沿应具有排水坡度,并挖一浅水沟,以利排水。4.3结构构造:搭设尺寸为:横距Lb为 1.05m,纵距La为1.5m,大小横杆的步距为1.8 m;内排架距离墙长度为0.30m;连墙件采用两步两跨,竖向间距 3.6 m,水平间距3 m,采用扣件连接;施工均布活荷载标准值:3.000 kN/m2;4.3.1立杆塔设要求:(1)每根立杆底部应设置底座或垫板,脚手架立杆底部必须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立
7、杆上。当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定。高低差不应大于1m.(2)立杆接头除顶层顶部外,其余各层各步接头必须采用对接扣件连接,立杆与大横杆采用直角扣件连接。接头交错布置,两个相临立柱接头避免出现在同步同跨内,并且在高度方向至少错开50cm;各接头中心距主节点的距离不大于步距的1/3(即60cm);采用搭接时,搭接长度不小于1m,必须等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆端的距离不应小于100mm。纵向水平杆宜设置在立杆内侧,长度不应小于3跨。4.3.2横向水平杆搭设 脚手架立杆主节点处必须设置一根横向水平杆,用直角扣件扣紧且严禁拆
8、除。主节点处两个直角扣件的中心距不应大于150mm。本工程中,靠墙一端的外伸长度不应大于500mm。作业层上非主节点处,应根据支撑脚手板需要等间距设置,其最大间距不应大于纵距的1/2。4.3.3脚手板的设置 作业层脚手板应采用竹笆,且满铺、铺稳,离开墙面120150mm。采用对角平铺,接头处必须设两根横向水平杆,脚手板外伸长应取130150mm,靠墙一侧的脚手板距离结构墙的距离不大于150mm。拐角处两个方向的脚手板重叠放置,避免出现探头及空挡现象。4.3.4连墙件的设置 连墙件的布置宜靠近主节点设置,偏离主节点的距离不应大于300mm,且从第一步纵向水平杆处设置,当设置有困难时,可用抛撑。本
9、工程采用扣件连 接方式拉结,连墙件应与墙面垂直,当连墙件与框架柱、柱中预埋连接件连 接时,必须待梁、柱砼达到不低于15Mpa的 强度。4.3.5剪刀撑的设置 本工程双排落地脚手架采用剪刀撑与横向斜相结合的方式,随立柱、纵横向 水平杆同步搭设,用通长剪刀撑沿架高连续布置,全部采用单杆通长剪刀撑。 剪刀撑每6步4跨设置一道,斜杆与地面的夹角在4560之间。斜杆相交点 处于同一条直线上,并沿架高连续布置,剪刀撑的一根斜杆扣在立杆上,另 一根扣在小横杆伸出的端头上,两端分别用旋转扣件固定,在其中间增加24 个扣节点,所有固定点距离主节点不大于15cm。4.3.6防护设施 脚手架满挂全封闭密目安全网,密
10、目网采用1.8m6.0m规格,用网绳绑扎在 大横杆外立杆内侧。作业层安全网应高于平台1.2m,作业层脚手架立杆于0.6 m和1.2m设两道防护栏杆,底部侧面设18cm高的挡脚板。4.3.7防雷避电措施 本工程脚手架接地、避雷措施执行施工现场临时用电安全技术规范标准。 工程采用避雷针和大横杆连通、接地线与整栋建筑物楼房内避雷系统连成一 体的措施。每栋楼各设置4根避雷针,避雷针用12镀锌钢筋制作,高度1.5m, 设置在脚手架四角立杆上,并将所有最上层的打横杆全部连通,形成避雷网 格。接地线采用404的镀锌扁钢,将立杆分别与建筑物楼层内的避雷系统 连成一体。接地线的连接牢靠,与立杆连接采用2道螺栓卡
11、箍连接,螺钉加 弹簧垫圈以防止松动,保证接触面积不小于10mm2,并将表面的油漆及氧化层 清除干净。露出金属光泽并涂以凡士林。接地线与建筑物楼层内避雷系统的 设置按脚手架的长度不超过50米设置,位置尽量避免人员经常走动的地方, 以避免跨步电压的危险,防止接地线遭机械破坏。两者的连接采用焊接,焊 接长度大于2倍的扁钢宽度。焊完后再用接地电阻测试仪测定电阻,要求冲 击电阻不大于10,同时注意检查与其他金属物或埋地电缆之间的安全距离 不小于3m。4.3.8脚手架的上下通道:脚手架体要设置安全马道: 马道宽度不小于1米,坡度以1:3(高:长)为宜。 马道的立杆、横杆间距应与脚手架相适应,基础按脚手架要
12、求处理,立面设剪刀撑。人行斜道小横杆间距不超过1.5米。 马道上满铺脚手板,板上钉防滑条,防滑条不大于300mm。设置护栏杆,上部护身栏杆1.2米,下部护身栏杆距脚手板0.6米,同时设180mm宽档脚板;4.3.9外脚手架搭设顺序本工程脚手架搭设自下而上进行,立杆垫板铺完后由楼的一侧开始排尺,在垫板上用粉笔画出立杆轴心线,然后在垫板上摆放标准底座及扫地杆竖立杆(随即立杆与扫地杆用直角扣件扣紧)装扫地小横杆安第一步大横杆安装第一步小横杆校正立杆设第一排拉结点安第二步大横杆第二步小横杆.以此类推,搭设高度步大横杆时安装剪刀和横向支撑杆5、脚手架搭设质量要求:5.1立杆垂直偏差: 搭设高度H40m时
13、; 纵向偏差不大于H/400,且不大于100mm;横向偏差不大于H/600,且不于50mm。5.2 纵向水平杆水平偏差不大于总长度的1/300,且不大于200mm,同跨内外高度差不大于10mm;横向水平杆水平偏差不大于10mm,外伸尺寸的误差不应大于50mm。5.3 脚手架的步距、立杆横距偏差不大于20mm;立杆纵距偏差不大于50mm。5.4 扣件紧固力矩宜在4555N.m范围内,不得低于40N.m或65N.m。5.5 连墙点的数量、位置要正确、连接牢固,无松动现象。6、脚手架的拆除:6.1 拆除前应全面检查脚手架的牢固情况,并根据检查结果补充完善施工组织设计中的拆除方案。6.2 应由单位工程
14、负责人认真向操作人员进行拆除安全技术交底。6.3 清除脚手架上的杂物及地面障碍物。设经济区、设置明显标志,安排专人警戒。6.4 拆除作业必须由上而下逐步进行,严禁上下同步作业。连墙件必须随脚手架逐层拆除,严禁先将连墙件整层或数层拆除后再拆脚手架;分段拆除高差不应大于2步,如高差大于2步,应增设连墙件加固。7、脚手架必须经过安全员验收合格后方可使用7.1脚手架的验收和日常检查按照以下规定进行,检查合格后,方允许使用或继续使用:搭设完毕后;连续使用6个月; 施工中中途停止使用超过15天,在重新使用之前; 在收到暴风或大雨、地震等强力因素作用之后; 在使用过程中发现显著变形、沉降、拆除杆件和拉结及安全隐患存在的情况下;7.2操作架上严禁集中堆放不必要的施工材料或重大荷载。7.3在架子的使用过程中,要做好日常的维护、保养工作,派专门人员定期检查 钢管、扣件、脚手板及安全网的使用情况,遇到问题及时解决。7.4安全网总体颜色应当一致,每一立面安全网的颜色不得出现过大色差,安全网挂设必须紧凑,表面绷紧。脚手架钢管颜色一致。8、安全施工措施8.1材质及其使用的安全技术措施8.1.1扣件的紧固程度宜在4050N.m,并不大于65 N.m,对接扣件的抗拉承载力为3KN。对接扣件安装时其开口应向内,以防进雨,直角扣件安装时开口不得向下,以保证安全。8.1.2各杆件端头
