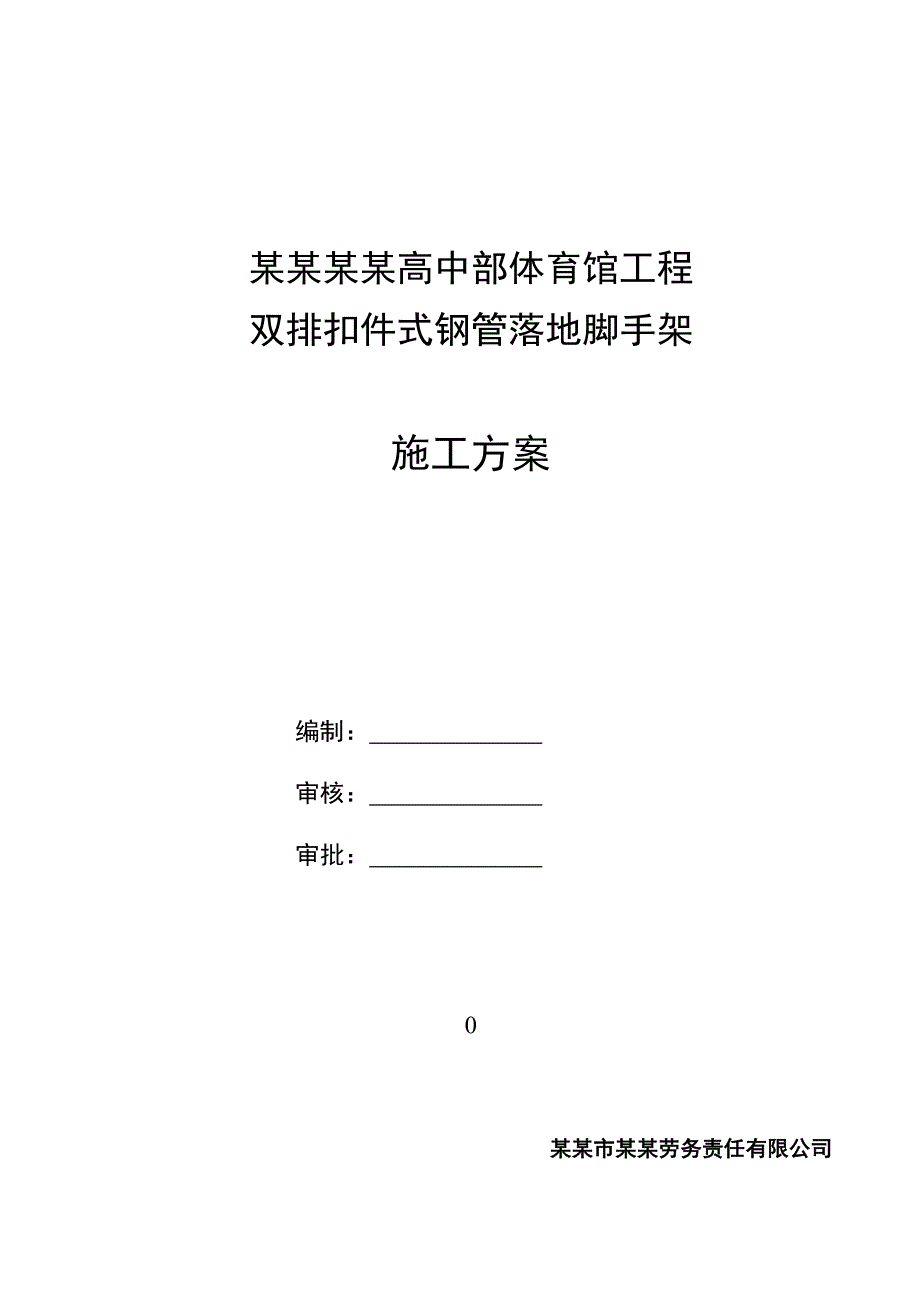

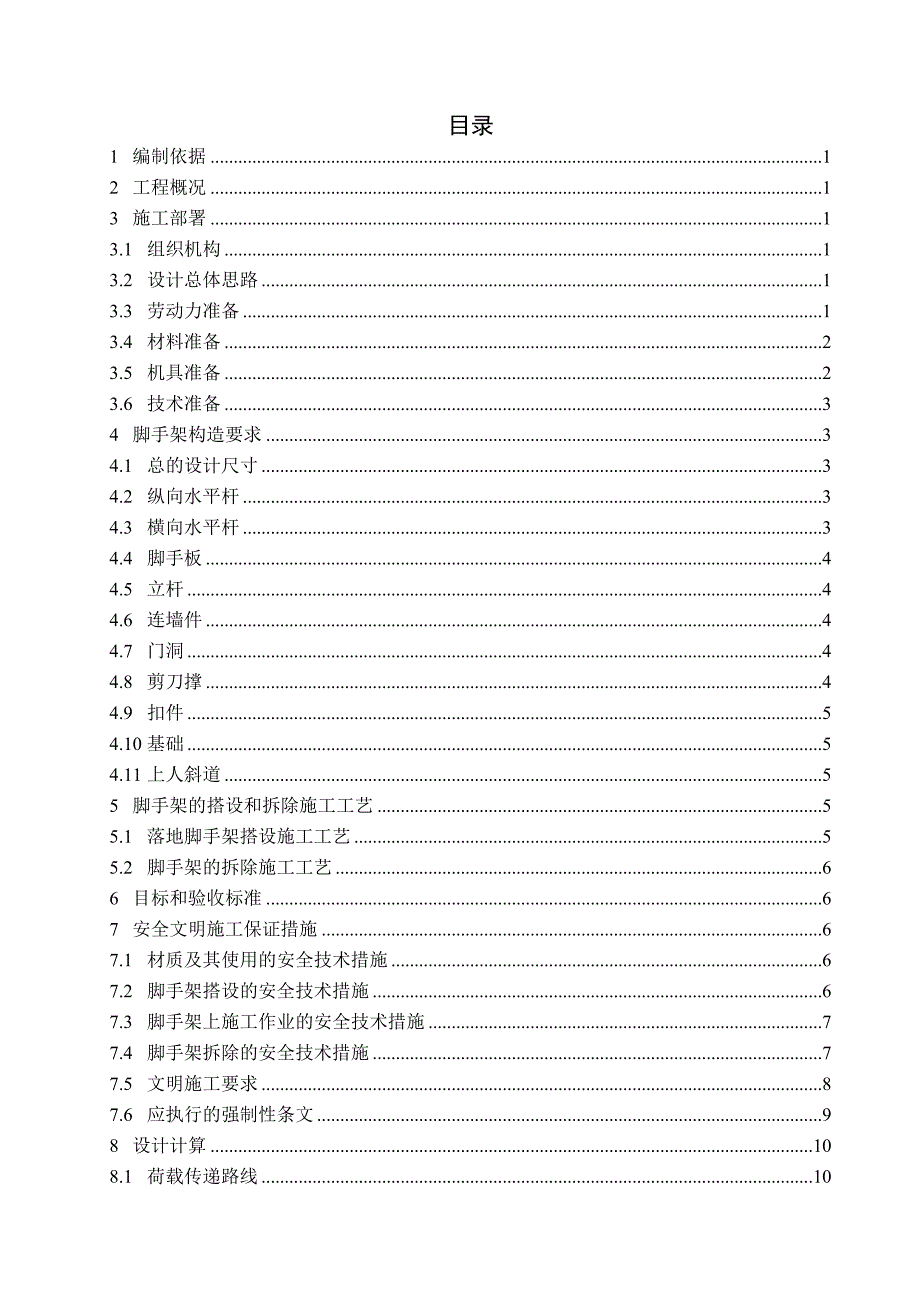

1、某某某某高中部体育馆工程双排扣件式钢管落地脚手架施工方案 编制： 审核： 审批： 0 某某市某某劳务责任有限公司 目录1编制依据12工程概况13施工部署13.1组织机构13.2设计总体思路13.3劳动力准备13.4材料准备23.5机具准备23.6技术准备34脚手架构造要求34.1总的设计尺寸34.2纵向水平杆34.3横向水平杆34.4脚手板44.5立杆44.6连墙件44.7门洞44.8剪刀撑44.9扣件54.10基础54.11上人斜道55脚手架的搭设和拆除施工工艺55.1落地脚手架搭设施工工艺55.2脚手架的拆除施工工艺66目标和验收标准67安全文明施工保证措施67.1材质及其使用的安全技术措

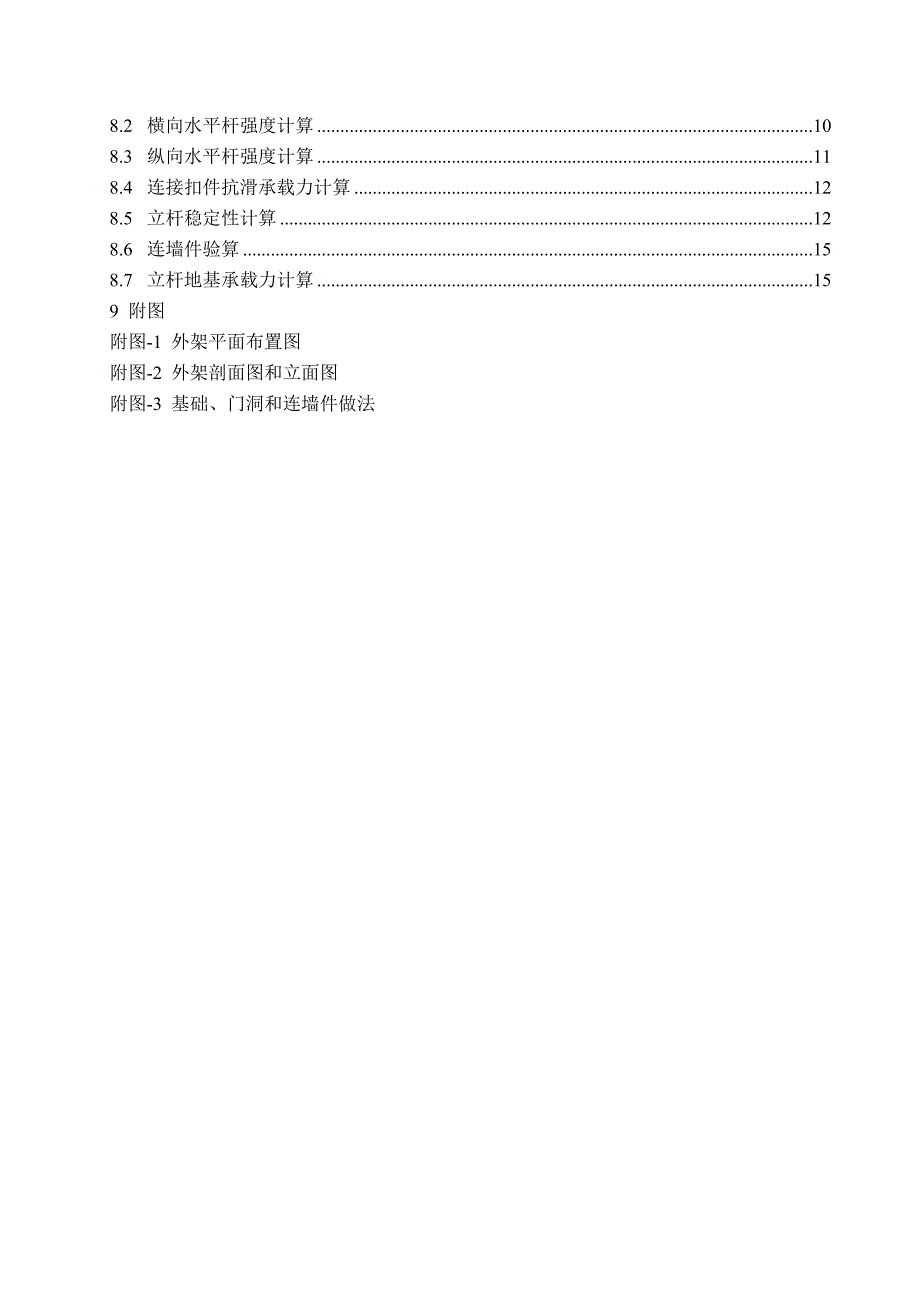

2、施67.2脚手架搭设的安全技术措施67.3脚手架上施工作业的安全技术措施77.4脚手架拆除的安全技术措施77.5文明施工要求87.6应执行的强制性条文98设计计算108.1荷载传递路线108.2横向水平杆强度计算108.3纵向水平杆强度计算118.4连接扣件抗滑承载力计算128.5立杆稳定性计算128.6连墙件验算158.7立杆地基承载力计算159 附图附图-1 外架平面布置图附图-2 外架剖面图和立面图附图-3 基础、门洞和连墙件做法1 编制依据建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001，2002年版）；建筑施工安全检查标准（JGJ59-99）；建筑施工高处作业安全技术规范
3、（JGJ80-91）；本工程施工图纸和投标文件；本工程施工组织设计。2 工程概况一、基本情况1.1 工程名称：某某市第一中学体育馆外墙包装钢筋双排扣件式脚手架1.2 施工单位：某某市金鹏建筑装饰工程有限公司1.3 劳务单位：某某市某某劳务脚手架搭设公司1.4搭设面积：4000平方1.5 结构层数：五层从二层顶部开始搭设双排脚手架1.6 脚手架形式：钢管扣件式双排脚手架，立杆横距0.3M，接立杆离墙边为30CM，大横杆部距为1.8M，立杆底座填芯必须设置扫地杆本工程位于某某市某某高中部体育馆，框架结构。搭设面积为4000平方，搭设高度为12M。3 施工部署3.1 组织机构外架搭设由外架工长负责组
4、织实施，其他人员配合。外架所需材料、劳动力计划均由外架工长负责编制，材料员、劳职员负责组织进场。技术交底工作由外架工长负责。3.2 设计总体思路按总进度计划，主体工程出0.000后应在三个月内封顶，封顶后两个月完成外墙涂料施工并拆架。根据我公司的技术条件，本工程外架可采用落地架和分两段搭挑架的方案。落地架需用材料比分两段搭挑架多一倍。分两段搭挑架需多准备一套钢挑梁，并增加一倍的拆架用工。由于工期较短，落地架增加的材料租赁费用小于分两段搭挑架增加的拆架用工费用。而且采用分段搭架，需增加配合工序的工作量，也不利于抢工期。经综合比较，决定采用落地架方案。此架一架多用，主体阶段主要用于安全防护，装修阶
5、段既用于装修施工，也兼作安全防护。装修施工按一层作业考虑，外架验算应满足此项要求。3.3 劳动力准备搭设阶段共需架子工8名，维护阶段共需架子工4名，拆除阶段共需外架工8名。所有架子工均需持证上岗。架子工由劳务公司提供。搭设阶段安排2名测量放线工配合。3.4 材料准备本工程外架、卸料平台所用的钢管、扣件均由租赁公司提供。竹串脚手板和其它材料由项目部自行采购。主要材料计划如下表：名称及规格用途总需用量备注6m长管纵向水平杆1400根租赁6m长管立杆950根租赁6m长管剪刀撑380根租赁3m长管调整节头位置420根租赁1.5m短管横向水平杆1450根租赁2.5m短管连墙杆30根租赁1.5m短管连墙件
6、柱箍88根租赁2000mm200mm50mm垫木基础垫板170根采购直角扣件8300个租赁旋转扣件2000个租赁对接扣件2700个租赁2500mm250mm竹串脚手板900块采购6m18m安全网95张采购扎篾架子工自备材料视工程进度分阶段组织进场。3.5 机具准备搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。项目部应配备如下检查工具（可借用，但应符合要求）：名称数量用途扭力扳手1把检查扣件拧紧力度游标卡尺1把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺1把检查钢管两端面切斜偏差钢卷尺1把检查钢管弯曲程度和搭设中的距离或长度水平尺1把检查水平杆高差角尺1把检查剪刀撑与地面的倾角注：建筑施工
7、扣件式钢管脚手架（JGJ130-2001，2002年版）中提及的钢板尺用钢卷尺代替。3.6 技术准备施工前应按要求向架子工作好技术交底。人员变动后应重新交底。4 脚手架构造要求4.1 总的设计尺寸立杆纵距1.7m（局部有所调整，但均不大于1.8m），横距0.3m（可平铺三块竹串脚手板，每块竹串脚手板宽250mm），内排架步距1.83m，外排架步距0.915m（安全网规格为6m18m，拉紧后比1.8m略宽，如取两倍步距1.8m，安全网不易拉紧，显得松垮，不美观，故按现场经验取1.83m），脚手架限高取30m（总高28.4m加1.6m高护栏）。外排架内侧设全封闭密目安全网（每10cm10cm230
8、0孔）。4.2 纵向水平杆纵向水平杆要求设置在立杆内侧，长度不宜小于三跨。接长宜使用对接。对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。接长如采用搭接，搭接长度不应小于1m，应等间距设置3个旋转扣件固定。本工程使用竹串脚手板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。4.3 横向水平杆作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。横向水平杆两端均应采用直角扣件固定在纵向水平杆上。横向水平杆靠墙
9、一端外伸长度不小于300mm，以满足铺一块脚手板的要求。靠墙一端离外墙装饰面距离不大于100mm（符合JGJ130-2001中6.2.3和7.3.6要求）。4.4 脚手板作业层脚手板应铺满、铺稳，离开外墙装饰面150mm。脚手板应设置在三根横向水平杆上。脚手板的铺设可对接平铺，也可搭接铺设，搭接时接头必须支在横向水平杆上。作业层端部脚手板探头长度取150mm，板长两端应与支承杆可靠固定。4.5 立杆内立杆距外墙边400mm。每根立杆底部应设置木垫板。木垫板宽200mm，厚50mm。相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m杆和3m杆相互错开。4.6 连墙件为了便于施工，本工程
10、采用刚性连墙件，连墙件水平方向沿每根框架柱设置，高度方向隔步设置。本工程连墙件拉结在框架柱上。立杆安装时，宜尽量选择靠近框架柱的位置，以满足JGJ130-2001中6.4.2连墙件“宜靠近主节点设置，偏离主节点的距离不应大于300mm” （不属于强制性条文）的要求。连墙杆内外两个受力方向均应采用不少于两个直角扣件固定。4.7 门洞脚手架应在安全通道出入口处设置门洞。门洞处挑空一根立杆。门洞处的空间桁架，除下弦平面外，应在其余5个平面内设置斜腹杆。斜腹杆采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。安全通道处的门洞两侧立杆应为双管立杆，副立杆高
11、度应高于门洞口1至2步（外排架2步，内排架1步）。安全通道、卸料平台、井架通道不得与脚手架杆件连接。4.8 剪刀撑剪刀撑在外侧立面整个长度和高度连续设置，斜杆与地面的倾角按45控制。每道剪刀撑宽度不应小于4跨。剪刀撑斜杆的接长宜采用搭接。搭接长度不应小于1m，应等间距设置3个旋转扣件固定。4.9 扣件螺栓拧紧扭力矩不应小于，且不应大于。主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。对接扣件开口应朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。4.10 基础采用碎石土回填，分层夯实。4.11 上人斜道当室内楼梯受施工影响不
12、能正常使用时，可在架体内搭设临时简易上人斜道。斜道坡度不宜大于1:3。沿架体内排设单侧扶手栏杆。扶手栏杆高1.2m。5 脚手架的搭设和拆除施工工艺5.1 落地脚手架搭设施工工艺落地脚手架搭设的工艺流程：场地平整、夯实砼基础浇筑定位设置通长立杆垫板排放纵向扫地杆竖立杆将纵向扫地杆与立杆扣接安装横向扫地杆安装纵向水平杆安装横向水平杆安装剪刀撑安装连墙件扎安全网作业层铺脚手板和挡脚板。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记。用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记。垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空。在搭设首层脚手架的过程中，沿四周每框架格内设一道
13、斜支撑，拐角处双向增设，待该部位与脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。双排架宜先立内排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。5.2 脚手架的拆除施工工艺拆架程序应遵守由上而下，先搭后拆的原则，一般的拆除顺序为：安全网拦杆脚手板剪刀撑横向水平杆纵向水平杆立杆。不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、斜撑、剪
14、刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架。分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。应保证拆除后架体的稳定性不被破坏，连墙杆被拆除前，应加设临时支撑防止变形、失稳。当脚手架拆至下部最后一根长钢管的高度（约6m）时，应先在适当位置搭临时抛撑加固后再拆连墙件。6 目标和验收标准建筑施工安全检查标准（JGJ59-99）表3.0.4-1总分10分，要求全部符合要求，达到10分。检查和验收应符合建筑施工扣件式钢管脚手架（JGJ130-2001，2002年版）8.1、8.2要求。7 安全文明施工保证措施7.1 材质及其使用的安全技术措施扣件的紧固程度不应小于，且不应大于。对接扣件的抗拉承
