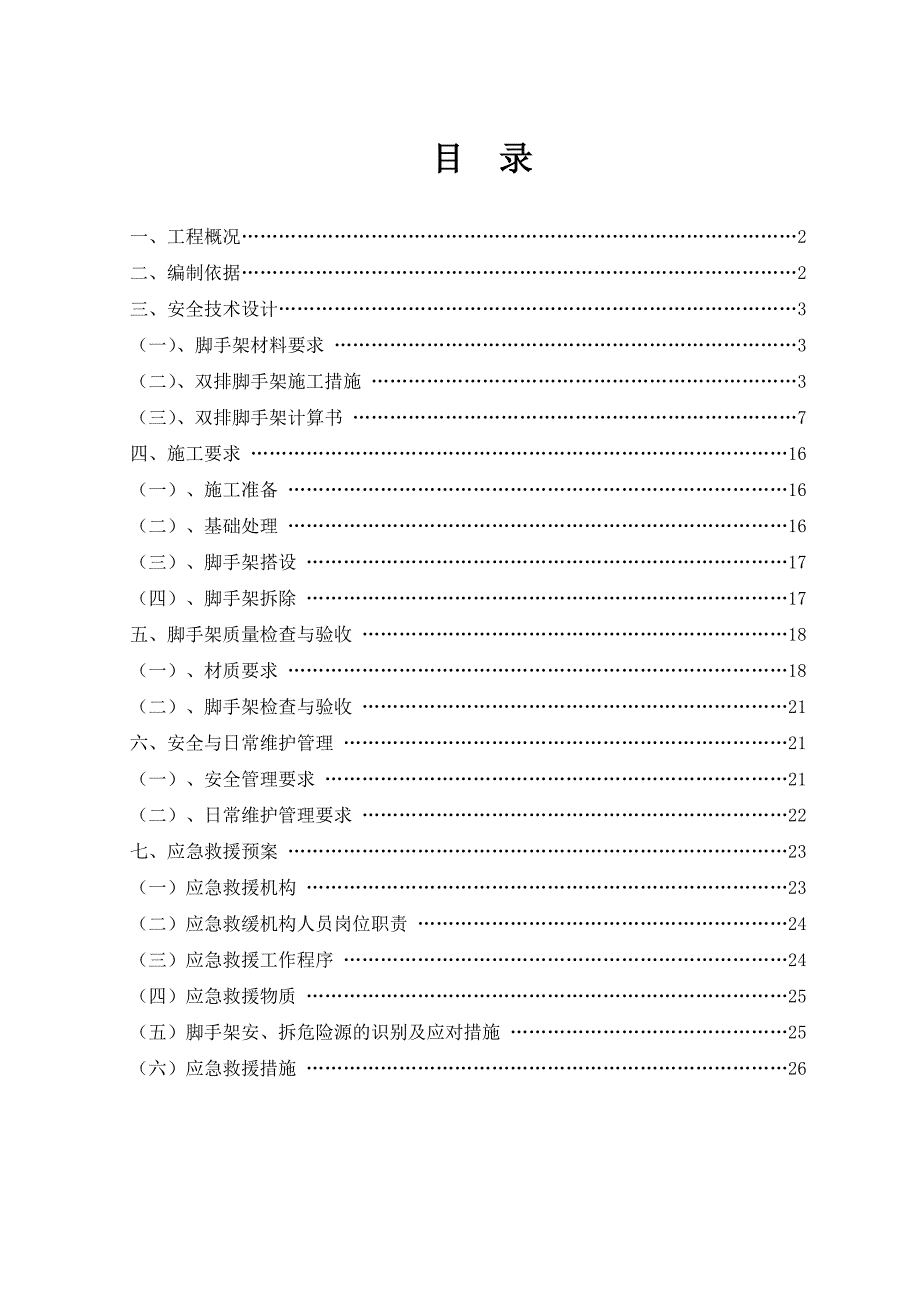

1、目 录一、工程概况2二、编制依据2三、安全技术设计3（一）、脚手架材料要求 3（二）、双排脚手架施工措施 3（三）、双排脚手架计算书 7四、施工要求 16（一）、施工准备 16（二）、基础处理 16（三）、脚手架搭设 17（四）、脚手架拆除 17五、脚手架质量检查与验收 18（一）、材质要求 18（二）、脚手架检查与验收 21六、安全与日常维护管理 21（一）、安全管理要求 21（二）、日常维护管理要求 22七、应急救援预案 23（一）应急救援机构 23（二）应急救缓机构人员岗位职责 24（三）应急救援工作程序 24（四）应急救援物质 25（五）脚手架安、拆危险源的识别及应对措施 25（六）应

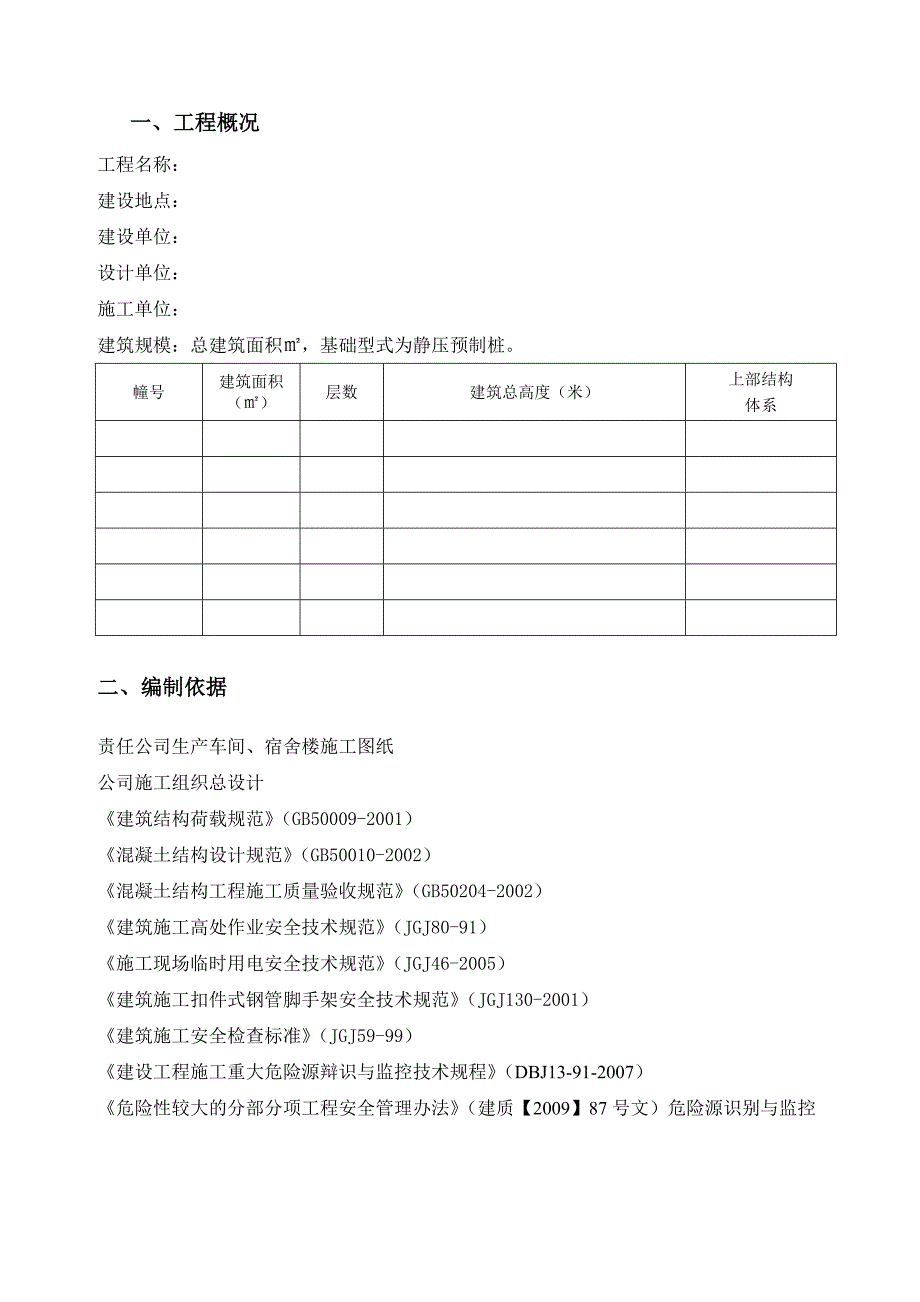

2、急救援措施 26一、工程概况工程名称：建设地点：建设单位：设计单位：施工单位：建筑规模：总建筑面积，基础型式为静压预制桩。幢号建筑面积（）层数建筑总高度（米）上部结构体系二、编制依据责任公司生产车间、宿舍楼施工图纸公司施工组织总设计建筑结构荷载规范（GB50009-2001）混凝土结构设计规范（GB50010-2002）混凝土结构工程施工质量验收规范（GB50204-2002）建筑施工高处作业安全技术规范（JGJ80-91）施工现场临时用电安全技术规范（JGJ46-2005）建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）建筑施工安全检查标准（JGJ59-99）建设工程施工重大危

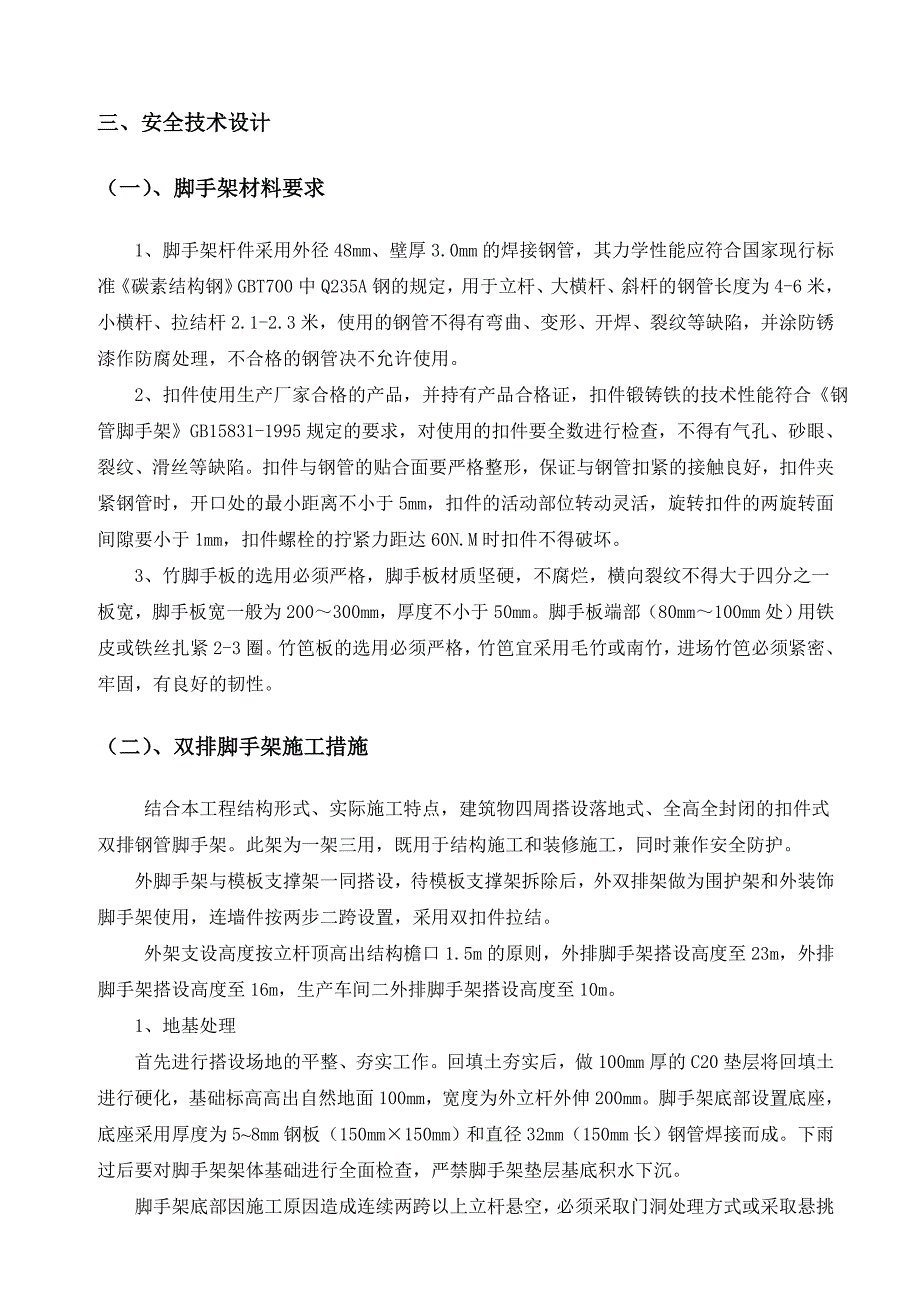

3、险源辩识与监控技术规程（DBJ13-91-2007）危险性较大的分部分项工程安全管理办法（建质【2009】87号文）危险源识别与监控三、安全技术设计（一）、脚手架材料要求 1、脚手架杆件采用外径48mm、壁厚3.0mm的焊接钢管，其力学性能应符合国家现行标准碳素结构钢GBT700中Q235A钢的规定，用于立杆、大横杆、斜杆的钢管长度为4-6米，小横杆、拉结杆2.1-2.3米，使用的钢管不得有弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管决不允许使用。 2、扣件使用生产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合钢管脚手架GB15831-1995规定的要求，对使用
4、的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开口处的最小距离不小于5mm，扣件的活动部位转动灵活，旋转扣件的两旋转面间隙要小于1mm，扣件螺栓的拧紧力距达60N.M时扣件不得破坏。 3、竹脚手板的选用必须严格，脚手板材质坚硬，不腐烂，横向裂纹不得大于四分之一板宽，脚手板宽一般为200300mm，厚度不小于50mm。脚手板端部（80mm100mm处）用铁皮或铁丝扎紧2-3圈。竹笆板的选用必须严格，竹笆宜采用毛竹或南竹，进场竹笆必须紧密、牢固，有良好的韧性。（二）、双排脚手架施工措施结合本工程结构形式、实际施工特
5、点，建筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架。此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。外脚手架与模板支撑架一同搭设，待模板支撑架拆除后，外双排架做为围护架和外装饰脚手架使用，连墙件按两步二跨设置，采用双扣件拉结。外架支设高度按立杆顶高出结构檐口1.5m的原则，外排脚手架搭设高度至23m，外排脚手架搭设高度至16m，生产车间二外排脚手架搭设高度至10m。 1、地基处理首先进行搭设场地的平整、夯实工作。回填土夯实后，做100mm厚的C20垫层将回填土进行硬化，基础标高高出自然地面100mm，宽度为外立杆外伸200mm。脚手架底部设置底座，底座采用厚度为58mm钢板
6、（150mm150mm）和直径32mm（150mm长）钢管焊接而成。下雨过后要对脚手架架体基础进行全面检查，严禁脚手架垫层基底积水下沉。脚手架底部因施工原因造成连续两跨以上立杆悬空，必须采取门洞处理方式或采取悬挑措施，保证架体稳固。2、排水措施脚手架排水沟内测距脚手架外立杆200mm，排水沟应与建筑工地排水体系连接，保持畅通、不积水。排水沟宽300，坡度为35。在最低点，设置积水坑，水流入坑内，用潜水泵将水排出场外，断面图见下页图：3、外脚手架搭设的构造要求搭设尺寸为：立杆的纵距为1.5米，立杆的横距为1.05米，大横杆的步距为1.8米；计算的脚手架为双排脚手架搭设高度为宿舍楼外排脚手架搭设高
7、度至23m，生产车间四外排脚手架搭设高度至16m，生产车间二外排脚手架搭设高度至10m，立杆采用单立管；内排架距离墙长度为0.20米；大横杆在上，搭接在小横杆上的大横杆根数为2；采用的钢管类型为 483.5（计算钢管取483.0）；横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为 0.80；连墙件采用两步二跨，竖向间距3.6米，水平间距3.0米，采用扣件连接；连墙件连接方式为双扣件。 （1）立杆：双排脚手架采用单立杆，立杆接头采用对接扣件连接，立杆与横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50；各接头中心距主节点的距离不大于60且不
8、宜大于步距1/3，搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。脚手架顶端的立杆应平齐，用纵向水平杆（大横杆）连接，并超过女儿墙上皮1m，高出檐口上皮1.5m。 （2）大横杆：大横杆置于小横杆之上，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于3跨、不小于6米，同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50，各接头距立杆的距离不大于50。各接头中心至最近主节点的距离不宜大于纵距的的1/3；搭接长度不应少于1m，应等距设置3个旋转扣件固定。 （3）小横杆：每一立杆与大横杆相交处（即
9、主节点），都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于15。小横杆间距应与立杆柱距相同，且根据作业层脚手板搭设的需要，可在两立柱之间在等间距设置增设12根小横杆，其最大间距不大于75。小横杆伸出外排大横杆边缘距离不小于10；伸出里排大横杆距结构外边缘15，且长度不大于44。上、下层小横杆应在立杆处错开布置，同层的相邻小横杆在立柱处相向布置。 （4）纵、横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20处的立杆上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。 （5）剪刀撑：本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设
10、，在外侧立面整个长度和高度连续设置剪刀撑。剪刀撑每6步4跨设置一道，斜杆与地面的夹角在4560度之间，从架体投影面的端部开始设置。斜杆相交点处于同一条直线上，并沿架高连续布置。剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加34个扣结点。所有固定点距主节点距离不大于15。最下部的斜杆与立杆的连接点距地面的高度控制在30内。 剪刀撑的杆件连接采用搭接，其搭接长度1m，并用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端的距离10。 （6）脚手板、挡脚板：每步架必须满铺脚手板，脚手板采用竹笆板。在作业层下部架设一道水平兜网，随作业层上升，同时作业不
11、超过两层，设置安全网防护。脚手板设置在3根横向水平杆上，并在两端8处用直径1.2的镀锌铁丝箍绕23圈固定。当脚手板长度小于2米时，可采用两根小横杆，各杆距接缝的距离均不大于15。靠墙一侧的脚手板离墙的距离不应大于15。拐角处两个方向的脚手板应重叠放置，避免出现探头及空档现象。每步架必须设置挡脚板，挡脚板应采用厚度不小于10mm木板制作，高度不小于180mm。应用直径1.2mm的镀锌钢丝固定在水平杆、立杆上。挡脚板安装在外立杆的内侧、密目式安全网的外侧，并与脚手板同步设置。挡脚板外侧刷红白相间油漆标识。 （7）连墙件：连墙件采用刚性连接。连墙杆用483.5的钢管，它与脚手架、建筑物的连接采用直角
12、扣件。在结构每一外框架处设一组双杆箍柱式拉杆与框架柱拉结。在顶板上两框架柱间中点处，距结构外皮1.5米处预埋HRB335钢筋，用483.5的钢管与脚手架可靠拉结。在脚手架的转角处，于框架柱上双向设置上述箍柱式拉杆。在建筑物的首层设置两道连墙杆。在每层楼层外框架梁顶端间距3m预埋钢管，做连墙件的拉结使用。连墙杆横竖向顺序排列、均匀布置,与架体和结构立面垂直，并尽量靠近主节点（距主节点的距离不大于30）。连墙杆伸出扣件的距离应大于10。底部第一根大横杆就开始布置连墙杆，靠近框架柱的小横杆可直接作连墙杆用。 （8）防护设施：脚手架外侧要满挂全封闭式密目安全网。密目网用网绳绑扎在大横杆外立杆里侧。作业
