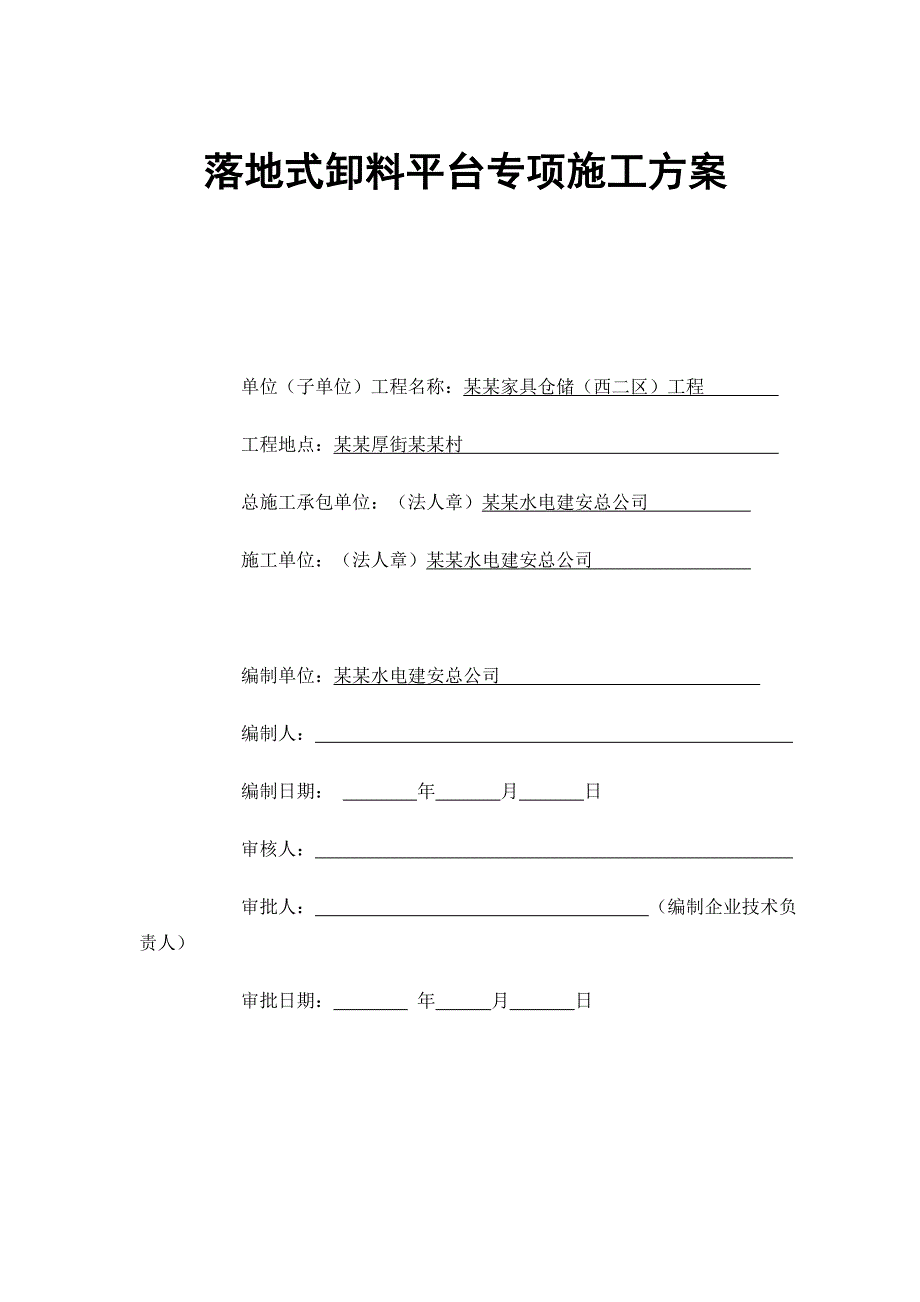

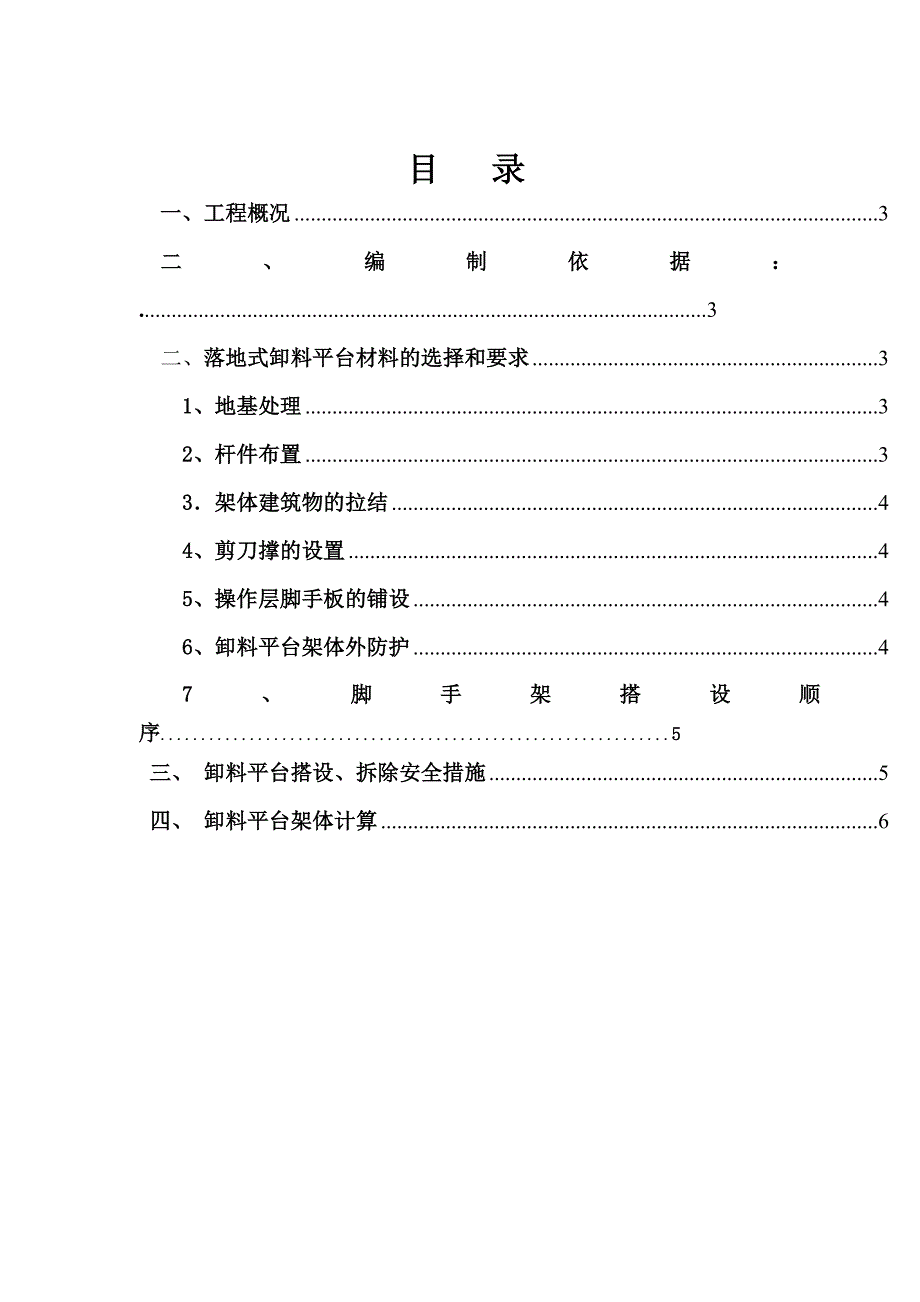

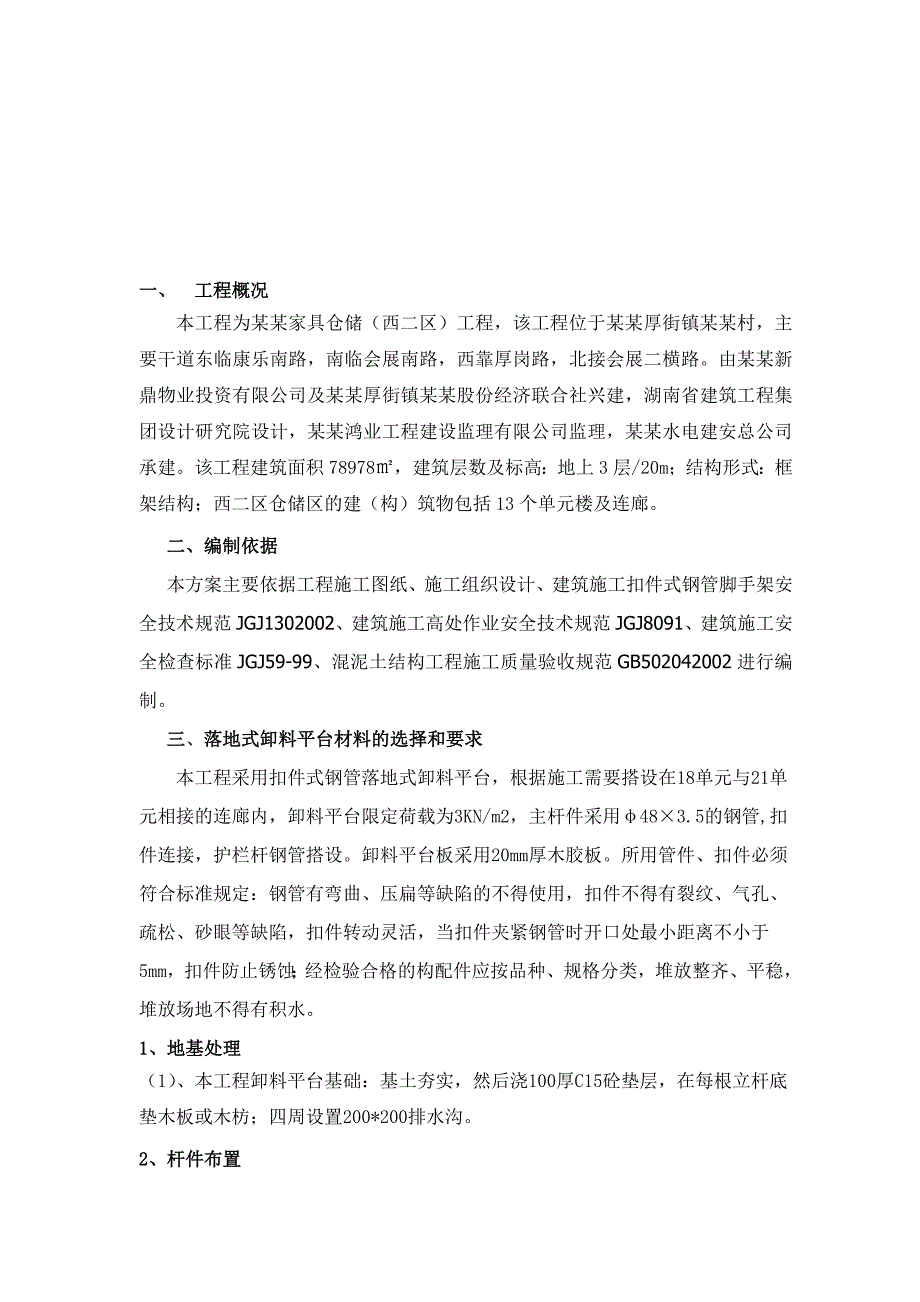

1、落地式卸料平台专项施工方案单位（子单位）工程名称：某某家具仓储（西二区）工程 工程地点：某某厚街某某村 总施工承包单位：（法人章）某某水电建安总公司 施工单位：（法人章）某某水电建安总公司 编制单位：某某水电建安总公司 编制人： 编制日期： 年 月 日审核人： 审批人： （编制企业技术负责人）审批日期： 年 月 日目 录一、工程概况3二、编制依据：.3二、落地式卸料平台材料的选择和要求31、地基处理32、杆件布置33架体建筑物的拉结44、剪刀撑的设置45、操作层脚手板的铺设46、卸料平台架体外防护4 7、脚手架搭设顺序.5三、卸料平台搭设、拆除安全措施5四、卸料平台架体计算6一、 工程概况本工
2、程为某某家具仓储（西二区）工程，该工程位于某某厚街镇某某村，主要干道东临康乐南路，南临会展南路，西靠厚岗路，北接会展二横路。由某某新鼎物业投资有限公司及某某厚街镇某某股份经济联合社兴建，湖南省建筑工程集团设计研究院设计，某某鸿业工程建设监理有限公司监理，某某水电建安总公司承建。该工程建筑面积78978，建筑层数及标高：地上3层/20m；结构形式：框架结构；西二区仓储区的建（构）筑物包括13个单元楼及连廊。二、编制依据本方案主要依据工程施工图纸、施工组织设计、建筑施工扣件式钢管脚手架安全技术规范JGJ1302002、建筑施工高处作业安全技术规范JGJ8091、建筑施工安全检查标准JGJ59-99
3、、混泥土结构工程施工质量验收规范GB502042002进行编制。三、落地式卸料平台材料的选择和要求本工程采用扣件式钢管落地式卸料平台，根据施工需要搭设在18单元与21单元相接的连廊内，卸料平台限定荷载为3KN/m2，主杆件采用483.5的钢管,扣件连接，护栏杆钢管搭设。卸料平台板采用20mm厚木胶板。所用管件、扣件必须符合标准规定：钢管有弯曲、压扁等缺陷的不得使用，扣件不得有裂纹、气孔、疏松、砂眼等缺陷，扣件转动灵活，当扣件夹紧钢管时开口处最小距离不小于5mm，扣件防止锈蚀；经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。1、地基处理（1）、本工程卸料平台基础：基土夯
4、实，然后浇100厚C15砼垫层，在每根立杆底垫木板或木枋；四周设置200*200排水沟。2、杆件布置（1）、落地式钢管卸料平台搭设高度为6.8m，卸料平台尺寸为6.0m7.5m，立杆纵横间距均为1.5m，大横杆步距为1.8m，卸料平台紧挨外脚手架，但与外脚手架断开，不得相联；（2）、外脚手架立杆接头和横杆接头的要求：a、立杆必须采用对接方式。b、卸料平台立杆、大横杆交点处，所有杆件的交接部位必须用扣件连接。c、立杆的垂直偏差：立杆的垂直偏差不大于h1/300，即不大于100mm。横杆的水平偏差：横杆的水平偏差不大于1/230L，且不大于50mm，3架体建筑物的拉结1、卸料平台架体与主体的拉结，
5、共设3个拉结点，拉结点必须均匀分布。2、拉结点必须用48*3.5钢管，浇筑混凝土时同周边梁、板面预埋，预埋深度不小于300mm，露出长度不小于200 mm，进行钢性连接。 连墙件扣件连接示意图4、剪刀撑的设置（1）、剪刀撑的设置采用纵向连续设置，与地面的夹角为45。参见立面图。 （2）、卸料平台剪刀撑每侧边均有连续设置，斜杆的两端用回转扣件与立杆扣紧，在中间增加3个扣结点，最下面斜杆端头与立杆的接头距离为300mm。（3）、剪刀撑搭接长度为1000mm，用三个扣件连接。5、操作层脚手板的铺设（1）、脚手板必须铺满、铺严、铺稳，不得有探头板。（2）、铺设方法：对头铺设的脚手板接头下面必须设置两根
6、小横杆，板端距小横杆100150mm。6、卸料平台操作层面防护（1）、操作平台周边作不低于1.2m的防护栏杆两道，下设0.2m高挡脚板,并挂设密目安全网,且挂安全警示牌和限载标志。7、脚手架搭设顺序摆放扫地杆 逐根树立立杆并与扫地杆扣紧 装扫地小横杆并与立杆和扫地杆扣紧 装第一步大横杆并与各立杆扣紧 安第二步横杆 安第三步横杆 加设临时斜撑杆 上端与第二步横杆扣紧(在装设连续墙杆后拆除) 安第三、四步大横杆和小横杆 安连墙杆 接立杆 加设剪刀撑 铺设脚手板 绑扎防护拦杆及挡脚板， 四、卸料平台搭设、拆除安全措施1、卸料平台搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则（GB
7、5036）等考核合格的专业架子工。上岗人员应定期体检，合格方可持证上岗。2、搭设落地式卸料平台人员必须戴安全帽、系安全带、穿防滑鞋。3、架体的构配件质量与搭设质量，应按规定验收合格后方准使用。4、作业层上的施工荷载应符合要求，不得超载。不得将模板支架、缆风绳、泵送混凝土等固定在卸料平台架体上；严禁悬挂起重设备。5、当有六级及六级以上大风和雾、雨雪天气时应停止卸料平台架体搭设与拆除作业。6、卸料平台使用中，应定期检查杆件的设置的连接，连墙件、等的构造是否符合要求；底座是否有松动，立杆是否悬空；扣件是否松动；卸料平台架体的垂直度偏差；安全防护措施是否符合要求；是否超载。7、在卸料平台的使用期间严禁
8、拆除主节点处的纵、横向水平杆、扫地杆及连墙件。8、架子拆除时应划分作业区，周围设围挡并竖立警戒标志，地面设专人指挥，严禁非作业人员入内。9、拆除的高处作业人员必须戴安全帽，系安全带，扎裹腿，穿软底鞋。10、拆除顺序应遵循由上而下、先搭后拆、后搭先拆的原则。即先拆栏杆架、剪刀撑、后拆横杆、立杆等，要按一步一清的原则依次进行，严禁上下同时进行拆除作业。13、拆立杆时，应先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣，然后托住中间，再解端头扣。14、连墙点应按拆除进度逐层拆除，拆抛撑前，应设置临时支撑，然后再拆抛撑。15、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关
9、的结扣时应先通知对方，以防坠落。16、拆下的材料，应用绳索拴住，利用滑轮徐徐下运，严禁抛掷，至地面的材料应按指定地点，随拆随运，分类、堆放，当天拆当天清，拆下的扣件要集中。17、在拆除过程中，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。 五、落地式脚手架计算 本工程采用483.5钢管，搭设高度为6.8m，立杆纵横间距为1.5m，步距为1.8m。连墙件3个点与建筑物刚性连接，施工均布荷载为3.0kN/m2，施工层为一层，脚手板共铺设一层。钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。1、荷载永久荷载(1)脚手架结构自重：qk1=0.1248K
10、n/m(2)木脚手架自重：qk2=0.38Kn/m2(3)栏杆及档板自重：qk3=0.14Kn/m活荷载（1）施工荷载Q1=3KN/m2（结构作业） 2、小横杆的计算: 小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。 按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。 1.均布荷载值计算 小横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.1501.800/3=0.090kN/m 活荷载标准值 Q=3.0001.800/3=1.800kN/m 荷载的计算值 q=1.20.038+1.20.090+1.41.800=2.674kN/m 小横
11、杆计算简图 2.抗弯强度计算 最大弯矩考虑为简支梁均布荷载作用下的弯矩 计算公式如下: M=2.6741.0502/8=0.369kN.m =0.369106/5080.0=72.544N/mm2 二、大横杆的计算: 大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。 用小横杆支座的最大反力计算值，在最不利荷载布置下计算大横杆的最大弯矩和变形。 1.荷载值计算 小横杆的自重标准值 P1=0.0381.050=0.040kN 脚手板的荷载标准值 P2=0.1501.0501.800/3=0.094kN 活荷载标准值 Q=3.0001.0501.800/3=1.890kN 荷载的计算值
12、 P=(1.20.040+1.20.094+1.41.890)/2=1.404kN 大横杆计算简图 2.抗弯强度计算 最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩和 均布荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算公式如下: M=0.08(1.20.038)1.8002+0.2671.4041.800=0.687kN.m =0.687106/5080.0=135.168N/mm2 大横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分配的挠度和 均布荷载最大挠度计算公式如下: 集中荷载最大挠度计算公式如下: 大横杆自重均布荷载引起的最大挠度 V1=0.6770.0381800.004/(1002.060105121900.000)=0.11mm 集中荷载标准值P=0.040+0.094+1.890=2.025kN
