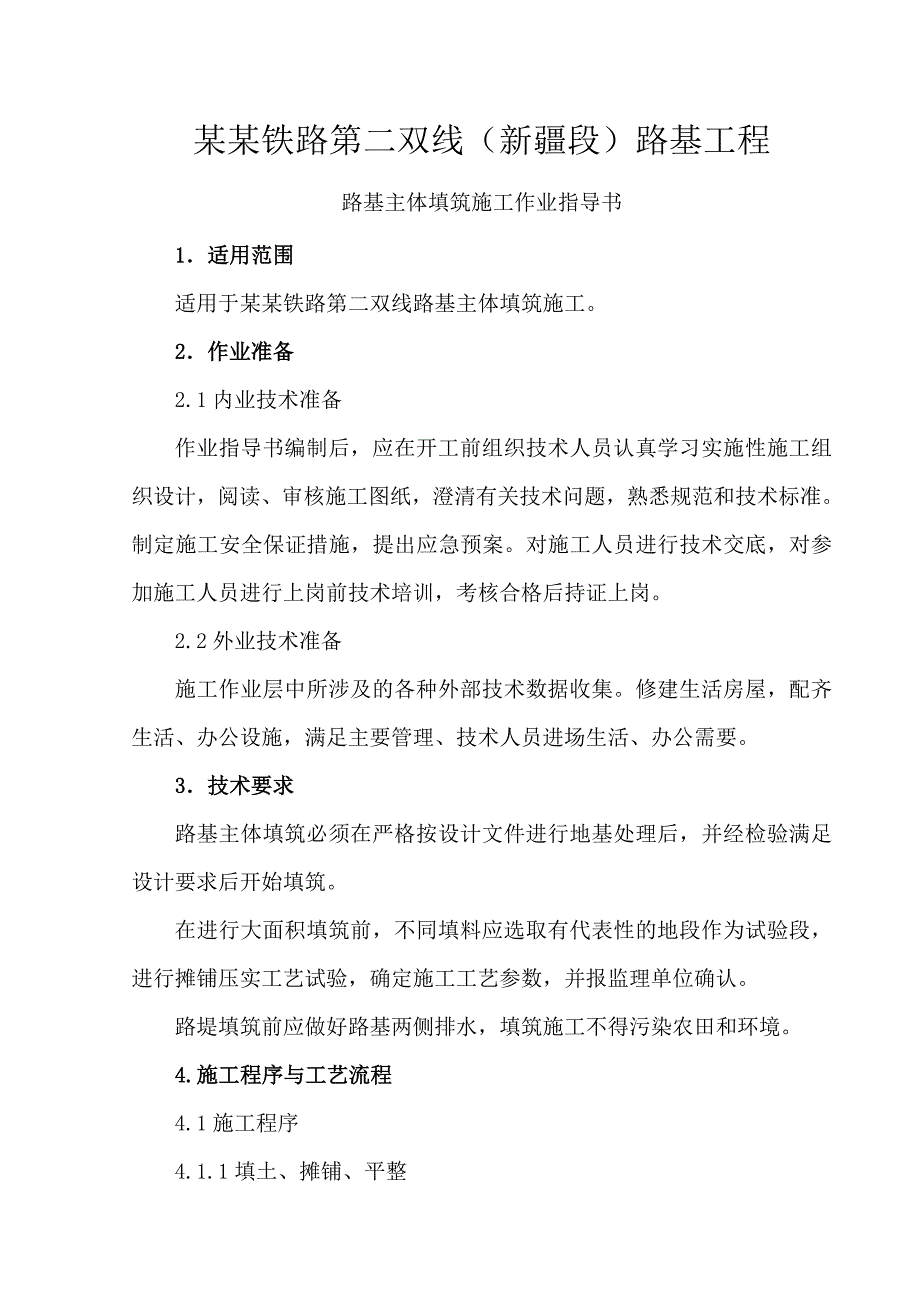

1、某某铁路第二双线（新疆段）路基工程 编号： 路基主体填筑施工作业指导书单 位： 编 制： 审 核： 批 准： 年 月 日发布 年 月 日实施某某铁路第二双线（新疆段）路基工程路基主体填筑施工作业指导书1适用范围适用于某某铁路第二双线路基主体填筑施工。2作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活

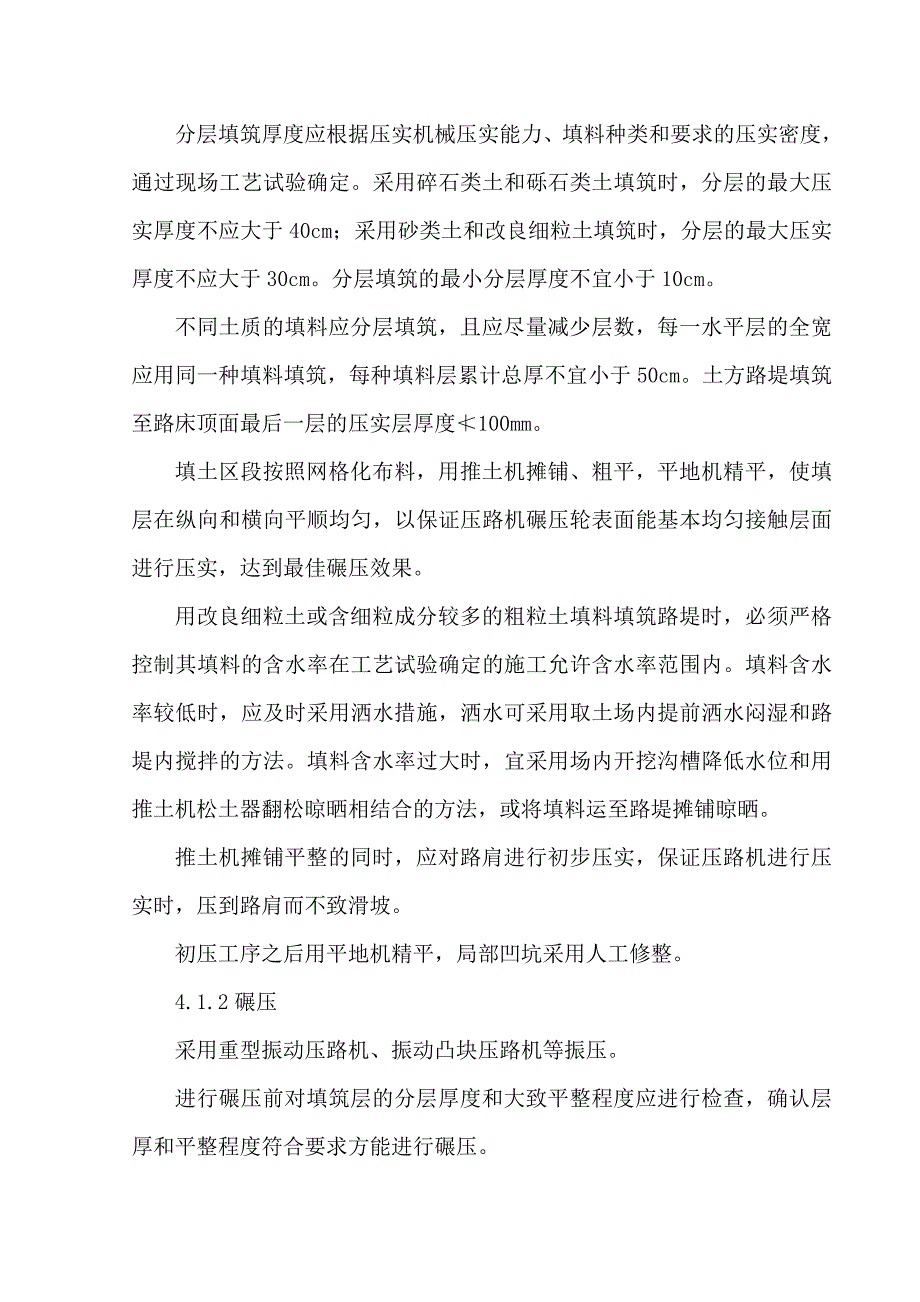

2、、办公设施，满足主要管理、技术人员进场生活、办公需要。3技术要求路基主体填筑必须在严格按设计文件进行地基处理后，并经检验满足设计要求后开始填筑。在进行大面积填筑前，不同填料应选取有代表性的地段作为试验段，进行摊铺压实工艺试验，确定施工工艺参数，并报监理单位确认。路堤填筑前应做好路基两侧排水，填筑施工不得污染农田和环境。4.施工程序与工艺流程4.1施工程序4.1.1填土、摊铺、平整分层填筑厚度应根据压实机械压实能力、填料种类和要求的压实密度，通过现场工艺试验确定。采用碎石类土和砾石类土填筑时，分层的最大压实厚度不应大于40cm；采用砂类土和改良细粒土填筑时，分层的最大压实厚度不应大于30cm。分
3、层填筑的最小分层厚度不宜小于10cm。不同土质的填料应分层填筑，且应尽量减少层数，每一水平层的全宽应用同一种填料填筑，每种填料层累计总厚不宜小于50cm。土方路堤填筑至路床顶面最后一层的压实层厚度100mm。填土区段按照网格化布料，用推土机摊铺、粗平，平地机精平，使填层在纵向和横向平顺均匀，以保证压路机碾压轮表面能基本均匀接触层面进行压实，达到最佳碾压效果。用改良细粒土或含细粒成分较多的粗粒土填料填筑路堤时，必须严格控制其填料的含水率在工艺试验确定的施工允许含水率范围内。填料含水率较低时，应及时采用洒水措施，洒水可采用取土场内提前洒水闷湿和路堤内搅拌的方法。填料含水率过大时，宜采用场内开挖沟槽
4、降低水位和用推土机松土器翻松晾晒相结合的方法，或将填料运至路堤摊铺晾晒。推土机摊铺平整的同时，应对路肩进行初步压实，保证压路机进行压实时，压到路肩而不致滑坡。初压工序之后用平地机精平，局部凹坑采用人工修整。4.1.2碾压采用重型振动压路机、振动凸块压路机等振压。进行碾压前对填筑层的分层厚度和大致平整程度应进行检查，确认层厚和平整程度符合要求方能进行碾压。压实顺序应按先两侧后中间，先静压后弱振、再强振的操作程序进行碾压。各种压路机的最大碾压行驶速度不宜超过4km/h。各区段交接处，应互相重叠压实，纵向搭接长度不应小于2m，沿线路纵向行与行之间压实重叠不应小于40cm，上下两层填筑接头应错开不小于
5、3.0m。施工中应坚持层层检测、层层报检，确保压实度符合要求。含水量适宜的填料应及时碾压，防止松散填料在空气中暴露时间过长，导致含水量损失难以压实。含水量不适宜的填料应进行调整处理后方可碾压。压路机按S形走行，相邻两行碾压轮迹至少重叠30cm，保证不漏压。压路机碾压走行线路如下图所示。压路机碾压走行线路图4.1.3断面控制填方断面边坡线按每侧超填宽度5080cm进行控制，为保证断面几何尺寸准确无误，直线段边桩设置间距20m，曲线段边桩设置间距10m。每隔2050m用标杆和红色施工线绳做成标准几何断面，路基横断面控制如下图示意。路基横断面控制示意图4.1.4路基整形与边坡压实路基整修应在路基工程
6、陆续完毕、所有排水构造物已经完成并在回填之后进行。整形前应恢复各项标桩，并按设计图纸要求检查路基的中线位置、宽度、纵横坡、边坡及相应的标高。带线控制边坡坡度，直线段每隔20m设置一道坡度标志线，曲线段每隔10m设置一道坡度标志线。并用坡度尺实时检测实际坡度。当锤球垂线与对准线重合时表示坡度符合要求，当锤球垂线与对准线不重合时（虚线位置）表示坡度不符合要求。边坡坡度尺检查见下图示意。边坡坡度尺检查示意图两侧超填的宽度应予切除，低边坡用推土机或平地机刮土整修成型。高边坡用挖掘机和人工联合整形。修整的路基表层厚150mm以内，松散的或半埋的尺寸100mm的石块，应从路基表面层移走，并按规定填平压实。
7、边坡受雨水冲刷形成小冲沟时，应将原边坡挖成台阶，分层填补，仔细夯实。如填补的厚度很小（100200mm），而又是非边坡加固地段时，可用种草整修的方法以种植土来填补。4.2工艺流程一般路堤填筑施工工艺流程图5.施工要求5.1地基处理5.1.1一般地段地基条件良好的一般地段路基施工前，清除表层种植土（厚0.3m左右），路堤底部填筑渗水性填料，厚度0.3m，并采用重型机械振动碾压或冲击压实技术压实至路堤本体压实标准；对旱地或山地，清除地表杂草，地表松土0.3m时，原地采用冲击压实技术进行填前压实；松土厚0.3m时，采用翻挖、分层回填压实；地面横坡陡于1：5时，地表挖成底宽2m的台阶后再填筑路基；路堤
8、地基处于倾斜地段（包括堤堑过渡段、桥路、隧路过渡段纵向及横向坡度1：5等）时，应挖成0.6m高的台阶。土质地基地段采用冲击压实技术进行填前压实。5.1.2软基地段当路基位于浅层软弱土、填土或不均匀地基上时，采用挖除换填、CFG桩及强夯进行地基加固处理。原则上当表层软土、松软土、填筑土、种植土或黏性土厚度1.5m或当路基填土高度3m，基床范围土层不满足强度、密实度或不满足基床填料要求时，采用挖除换填A、B组填料措施。路基填土高度3m，可采用挖除换填A、B组填料、碎石土或改良土等处理措施。挖除换填厚度、范围按设计要求进行，若施工中发现设计换填层以下仍存在软弱土层或人工弃填土时，应全部清除至硬土层。
9、半填半挖地段或路堑地段挖除换填时，按设计要求进行，特别注意保证换填底部纵、横向的排水坡度，以避免局部积水、淤水。换填区域采用机械开挖，留有3050cm厚的人工清理层，换填底要平整、排水通畅。5.2路基填筑施工要求5.2.1路堤填筑材料的使用、运输、存放应符合下列要求：填料中碎石最大粒径不得大于15cm。路堤浸水部分应采用水稳性高的渗水性材料填筑，严禁填筑易风化的软岩石。振动液化土地基上路堤的填料应具有较好的抗震稳定性。路堤基底垫层材料应采用碎石（卵石）或粗砂夹碎（卵）石，不得采用细砂或中砂。浸水部分填料应选用抗震稳定性较好的渗水性材料。石灰、水泥等化学改良土外掺料的运输、使用应有保护环境的措施
10、，外掺料应分类堆放、与原地面架空隔离，并有防风、雨设施，防止材料受潮、变质。土工合成材料运至工地后，应分批整齐堆放在料棚（库）内，防止阳光曝晒，并保持料棚（库）通风干燥。5.2.2路堤填筑时应符合下列规定：路堤填筑应按“三阶段、四区段、八流程”的施工工艺组织施工，每个区段的长度应根据使用机械的能力、数量确定，一般宜在200m以上或以构筑物为界。各区段或流程内严禁几种作业交叉进行。不同性质的填料应分别填筑，不得混填。每一摊铺层填料中的粗细料应摊铺均匀，不应有粗集料或细集料窝。较大粒径石块不应集中，应均匀的分布于填筑层中，石块间的空隙应用较小碎石、石屑等材料填充密实，并使层厚均匀层面平整。填筑时应
11、横断面全宽、纵向分层填筑压实，不得出现纵向接缝。当原地面高低不平时，应先从最低处分层填筑，并由两边向中心填筑。具有可击实性的土的碾压含水量应控制在由试验段确定的施工允许含水量范围内。当路基各段不同步填筑时，纵向接头处应在已填筑压实基础上挖出硬质台阶，台阶宽度不宜小于2m，高度同填筑层厚。雨季路堤施工，每次作业收工前应将铺填的松土层摊铺压实完毕，且填筑的每一压实层面均做成向路基两侧2%-4%的横向排水坡。严禁雨天进行非渗水土的填筑。5.2.3 改良土施工除应符合上述规定外，还应符合下列规定：改良土施工设备和工艺应体现先进的原则，满足拌和施工质量要求和环境保护要求。条件具备时应优先选择厂（场）拌。
12、物理改良土的配合比应保证混合料的压实质量能达到设计要求，化学改良土的配合比应保证混合料的无侧限抗压强度能达到设计要求。外掺料与改良土填料应拌合均匀，色泽一致，无灰团、灰条和花面现象。5.2.4加筋土施工还应符合下列规定：铺设土工合成材料前应整平、压实下承层，其平整度、横坡及压实质量应符合设计要求，表面不得有坚硬凸出物。土工合成材料铺设时，必须拉紧、展平与下承层面密贴，不得褶皱、扭曲和损坏。铺好后应及时填筑填料，不得长时间受阳光直接曝晒。加筋土填筑过程中严禁施工机械直接在土工合成材料上行走作业。5.2.5软土、松软土地基上的路堤及预压土填筑，除应符合上述规定外，还应符合以下规定（真空预压地基处理
13、地段不受下述2、3项限制）：软土和松软土地段路基施工组织设计应注意不同地基处理措施可能产生的差异沉降，并应保证必要的预压期。路基填筑过程中，必须控制填筑速率，当路堤中心线地面沉降速率大于每昼夜10mm、坡脚水平位移速率大于每昼夜5mm时，应立即停止填筑，待观测值恢复到限值以内再进行填筑。反压护道应与路基同步填筑，其填料、填筑压实方法、压实标准应符合路堤相应部位的规定。护道顶面应平顺并有向路基两侧的排水坡，边坡应顺直无凹陷。5.2.6膨胀土地基上的路堤填筑，还应符合以下规定：施工前应结合永久排水设施做好地表排水设施，排水沟应随挖随砌，铺砌必须及时完成。膨胀土路基不应在雨季施工。换填厚度应根据开挖
