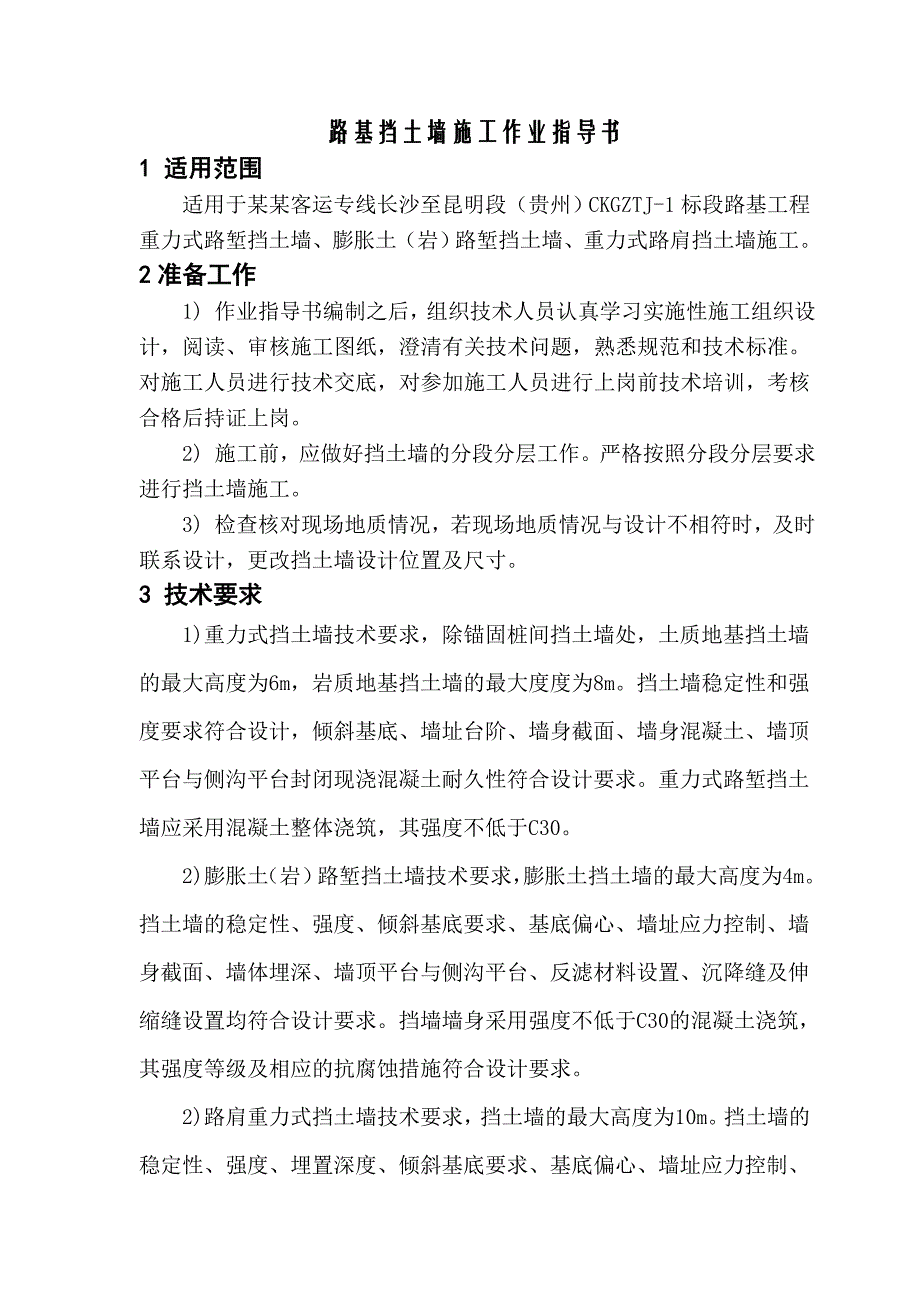

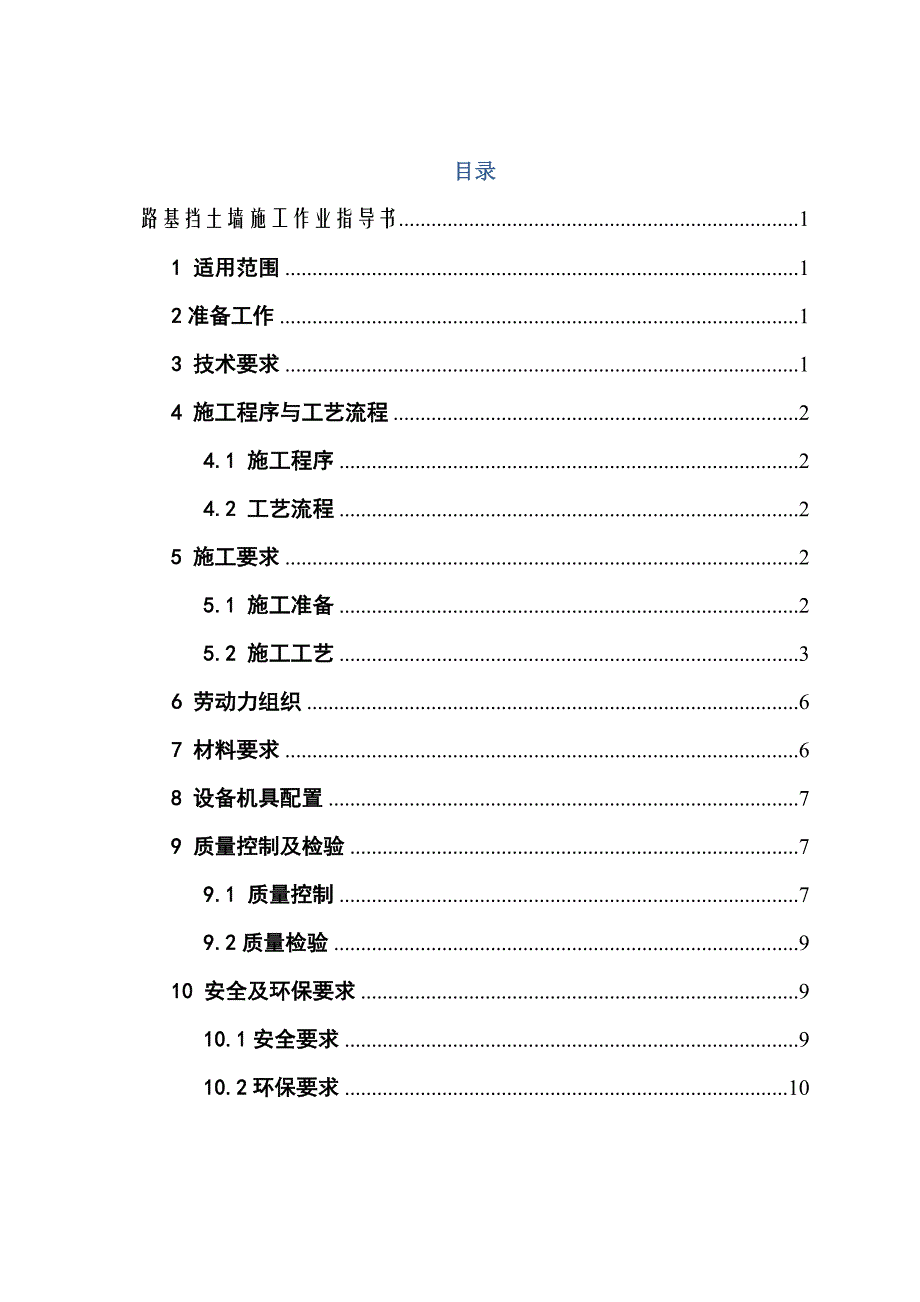

1、某某客运专线贵州段CKGZTJ-1标段路基工程路基挡土墙施工作业指导书编 制： 审 核： 批 准： 目录路基挡土墙施工作业指导书11 适用范围12准备工作13 技术要求14 施工程序与工艺流程24.1 施工程序24.2 工艺流程25 施工要求25.1 施工准备25.2 施工工艺36 劳动力组织67 材料要求68 设备机具配置79 质量控制及检验79.1 质量控制79.2质量检验910 安全及环保要求910.1安全要求910.2环保要求10路基挡土墙施工作业指导书1 适用范围适用于某某客运专线长沙至昆明段（贵州）CKGZTJ-1标段路基工程重力式路堑挡土墙、膨胀土（岩）路堑挡土墙、重力式路肩挡土
2、墙施工。2准备工作1) 作业指导书编制之后，组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2) 施工前，应做好挡土墙的分段分层工作。严格按照分段分层要求进行挡土墙施工。3) 检查核对现场地质情况，若现场地质情况与设计不相符时，及时联系设计，更改挡土墙设计位置及尺寸。3 技术要求1)重力式挡土墙技术要求，除锚固桩间挡土墙处，土质地基挡土墙的最大高度为6m，岩质地基挡土墙的最大度度为8m。挡土墙稳定性和强度要求符合设计，倾斜基底、墙址台阶、墙身截面、墙身混凝土、墙顶平台
3、与侧沟平台封闭现浇混凝土耐久性符合设计要求。重力式路堑挡土墙应采用混凝土整体浇筑，其强度不低于C30。2)膨胀土（岩）路堑挡土墙技术要求，膨胀土挡土墙的最大高度为4m。挡土墙的稳定性、强度、倾斜基底要求、基底偏心、墙址应力控制、墙身截面、墙体埋深、墙顶平台与侧沟平台、反滤材料设置、沉降缝及伸缩缝设置均符合设计要求。挡墙墙身采用强度不低于C30的混凝土浇筑，其强度等级及相应的抗腐蚀措施符合设计要求。2)路肩重力式挡土墙技术要求，挡土墙的最大高度为10m。挡土墙的稳定性、强度、埋置深度、倾斜基底要求、基底偏心、墙址应力控制、墙身截面、墙体埋深、墙顶平台与侧沟平台、反滤材料设置、沉降缝及伸缩缝设置均
4、符合设计要求。挡墙墙身混凝土强度等级及耐久性符合设计要求。4 施工程序与工艺流程4.1 施工程序施工准备测量放线开挖挡墙基础墙后滤层铺设分层立模设置泄水孔浇筑墙体混凝土砼面处理场地清理挡墙验收。施工准备，测量 4.2 工艺流程挡土墙施工工艺框图分层立模，设置泄水孔场地清理否是是开挖挡墙基础墙后滤层铺设验收浇筑验收砼面处理 5 施工要求 5.1 施工准备1）做好测量放线和施工前的复查，挡墙分块分层。2）施工前进行现场最优的机械配套和施工人员、材料组织。5.2 施工工艺挡土墙基础开挖前做好场地截、排水。根据设计图纸要求进行开挖，确保挡土墙基础深度。施工基础前做好基础清淤、排水、夯实工作，保证基础干
5、燥、平整、坚实。基础如置于基岩上应清除基岩表层风化部分。基坑开挖后，若基底地质情况与图纸所示不符时，及时提出地基处理方案或加固措施，报监理工程师批准并加以实施。挖成的基坑如有扰动或破坏，应增加开挖深度，并用监理工程师同意的材料回填至规定的标高。墙后填料及时填筑，并分层回填夯压密实。挡土墙分段浇筑，每隔1020m或在基础地质变化处，设置伸缩缝。挡土墙墙身在适当高度处设置泄水孔，泄水孔进口设置反滤层。1）路堑挡土墙当路堑挡土墙与骨架护坡相接合时，开挖前先做好天沟等堑顶防排水设施，开挖至碎落台后开始转到骨架护坡的施工工序，最后施工底部混凝土挡墙。墙身于路肩以上部分每隔23m按梅花形交错设置泄水孔。墙
6、身沿线路方向每隔1020m结合墙高或地质情况设伸缩缝一道，缝内填塞沥青麻筋或沥青木板，深0.2m。墙背通常设0.3m宽砂夹卵石反滤层，最低排泄水孔下部设置与墙身同标号砼封闭，顶部设与上部平台同标号砼封闭。挡土墙应分段跳槽开挖，并及时浇筑墙身，临时开挖边坡尽可能与墙背坡保持一致，墙身不应有水平通缝，斜基底不得改缓或改陡，侧沟与挡墙应砌筑成整体。施工开挖后当地质情况有变化时，应及时与配合施工人员联系，对挡墙进行适当调整。混凝土挡土墙施工时，外露面模板采用组合钢模。因墙面为非竖直面，应加强模板及其支撑系统的刚度、加强模板的抗浮能力（可采用地锚与之连接），并采用坍落度较小的混凝土浇筑，混凝土浇筑速度不
7、宜过快，以免模板爬升和出现墙面“鼓肚”现象而影响外观。挡墙施工前对墙体地基进行加固或换填处理，待其满足地基条件后方可施工挡墙。挡墙断面示意如下图。挡墙基础验收后模板架设前同步分层填筑墙背砂卵石滤水层、安装复合排水网、PVC塑料排水管，砂卵石层同时起到背模支撑的作用。挡墙墙身采用不小于C30强度混凝土。2）路堤（肩）挡土墙墙身地面以上部分每隔23m按梅花形交错设置泄水孔。墙身沿线路方向每隔1020m结合墙高或地质情况设伸缩缝一道，缝内填塞沥青麻筋或沥青木板。土质或易风化的软弱岩石地基处，将墙趾外侧基坑用粘性土回填，夯实紧密，并将填土表面做成4%的向外流水坡，以免积水和软化基础。挡土墙基坑应分段开
8、挖，并及时施工墙身，墙身不应有水平通缝，斜基底不得改缓或改陡，挡土墙基础必须埋置于设计要求的稳定地层中。施工开挖后当地质情况有变化时，应及时与配合施工人员联系，对挡墙进行适当调整。墙背通常设0.3m宽砂夹卵石反滤层，最低排泄水孔下部设0.3m厚，顶部设置0.2m厚与墙身同标号砼封闭。挡墙墙身采用不小于C30强度混凝土。3）膨胀土（岩）路堑挡土墙墙身地面以上部分每隔23m按梅花形交错设置泄水孔。墙身沿线路方向每隔1015m结合墙高或地质情况设伸缩缝一道，缝内填塞沥青麻筋或沥青木板。挡墙墙身采用不小于C30强度混凝土。土质或易风化的软弱岩石地基处，将墙趾外侧基坑用粘性土回填，夯实紧密，并将填土表面
9、做成4%的向外流水坡，以免积水和软化基础。挡土墙基坑应分段开挖，并及时施工墙身，墙身不应有水平通缝，斜基底不得改缓或改陡，挡土墙基础必须埋置于设计要求的稳定地层中。施工开挖后当地质情况有变化时，应及时与配合施工人员联系，对挡墙进行适当调整。6 劳动力组织1) 劳动力组织方式：采用架子队组模式。2) 施工人员应根据工期要求，合理配置机械、人员及材料。挡土墙施工人员配备表（单口单班）序号工种或职务数量备注1架子队队长12技术负责人13专职安全员14质检员15工班长16模板工87砼浇筑工68普工及其它8配合立模浇筑及其它7 材料要求材料应符合下表要求。 挡土墙常用材料序号分类名称规格型号备注1模板6
10、0150、30150、10150模板组合，强度刚度符合要求2混凝土不小于C303塑料排水管10cm，加设5cm塑料排水管1m或2m间距，路肩墙除外进水口包裹透水土工布4浆砌石砂浆M7.5，片石最小厚度不小于15cm5砂卵石反滤层重力式墙0.3m厚，膨胀土0.5m厚，外加复合排水网复合排水网单位面积不小于1200g/m28 设备机具配置主要施工机械设备配置表（单口每班）序号机械设备名称数量备注1挖掘机1挡墙基础开挖2压路机1基础处理3罐车不少于两台4拌合站15振捣棒不少于3台709 质量控制及检验9.1 质量控制1）施工前，对段内地下水、地表水及施工用水进行取样复测，若地下水、地表水与设计不符，
11、应及时通知有关单位进行再次复查、施工过程中不得采用有侵蚀水作为施工用水。2）挡墙应避开雨季选择旱季施工，严禁雨天施工。做好施工场地的排水设施，基坑不得受水浸泡。3）基坑土体严格按设计要求开挖。挡土墙浇筑后应及时回填夯实，墙前基坑顶面应作成向外不小于4%的排水坡。土质或易风化的软弱岩石地基，应将墙址外侧基坑用黏性土夯填紧密或混凝土回填封闭。4）挡土墙高出地面部分，为阻隔地面水的渗入，墙顶设置隔水层，为使墙背积水不渗入基础，在墙背与地面相交处的最底排泄水孔下设置隔水层，隔水层采用墙身同标号砼；墙背设置反滤层，反滤层由0.3m厚（膨胀土0.5m厚）编织袋袋装砂卵石加一层复合排水网组成，边进行墙后填筑
12、，压实边往上码砌编织袋装夹入卵石及铺设复合排水网层；同时从地面开始，沿墙长方向预埋一排泄水孔，间距2m，其余墙面每隔23m交错预埋向墙外排水坡度为4%的直径100mmPVC管排水孔。要求在预埋前将100mmPVC管排水孔进水口切成斜面并打磨圆滑（斜角40左右），并对深入墙后20cm长范围内PVC管进水口处包裹一层透水土工布，在墙身浇筑过程中，不得有混混凝土堵塞进水口及PVC管；预埋PVC管斜切面必须朝上，且要求不破坏编织袋，以免漏砂；施工完后墙后积水应能通过PVC管顺利排出。复合排水网是由具有高空隙率和高耐压强度的三维土工网芯、双面复合滤水无纺土工布组成。其主要技术指标详见“长昆施路专-02-
13、7”设计图。5）一般情况下，墙身沿线路方向每隔1020m和其它建筑物相连处应设置伸缩缝，在基底岩层变化处应加设沉降缝，缝宽0.02m0.03m，缝内填塞沥青麻筋或沥青木板等材料。6）墙背填料必须满足设计要求。填料的填筑应按有关施工规范办理。7）施工过程中应采取措施确保挡土墙自身的稳定，待墙身混凝土强度达到设计强度的80%以上时，及时进行墙背填料的部分填筑。8）挡土墙应现场分段立模浇筑，混凝土浇筑应连续进行，不得形成水平通缝。若不能一次浇筑施工，必须确保连接处强度不小于整墙墙体强度。在墙身薄弱截面、墙址台阶转折处或混凝土墙的施工缝位置，设置榫头或采用短钢筋加固，榫头的面积不应小于截面面积的20%
14、。9）沿线路方向不同高度基础的衔接，可采用台阶式连接或不陡于5%的纵坡连接。10）当地面横坡陡于1:5时，墙背土填筑之前应按规定将原地面挖成台阶或进行必要的处理。11）地基的容许承载力必须满足设计要求，当基底合力的偏心距为负值时，墙踵的基底正应力允许超过容许承载力，但不得大于容许承载力的1.3倍。挡土墙受滑动控制时，应将基底作成倾斜基底，设有倾斜基底的挡土墙，施工时应切实按设计要求施工，不得随意改缓或改陡，以免影响墙身的稳定。12）路堑挡土墙平台设置平台截水沟，将墙顶边坡泄水引入吊沟或两端截水沟（天沟）内，在适当位置汇入排水沟内，形成完整排水系统，避免集中水流冲刷路基边坡，产生工程隐患。13）当挡土墙较高，且挡土墙两端地形不易下到墙址进行检查时，挡土墙应在适当位置设置踏步或检查梯，检查梯一般用16钢筋弯制，插入固定于墙身0.20.25m，竖直间距为0.3m。14）墙顶和墙顶平台上不能随便堆放杂物，避免增加墙身荷载。15）运梁车必须沿线路中心线或靠近未设置挡墙侧行走。9.2质量检验1)按设计断面要求进行基础开挖，完成后，进行静力触探试验或动力触探试验，复核地基承载力，不满足设计要求的，应进行碾压处理，使之符合设计要求；2)模板强度、刚度均通过检验，模板架立符合设计结构线要求；3)
