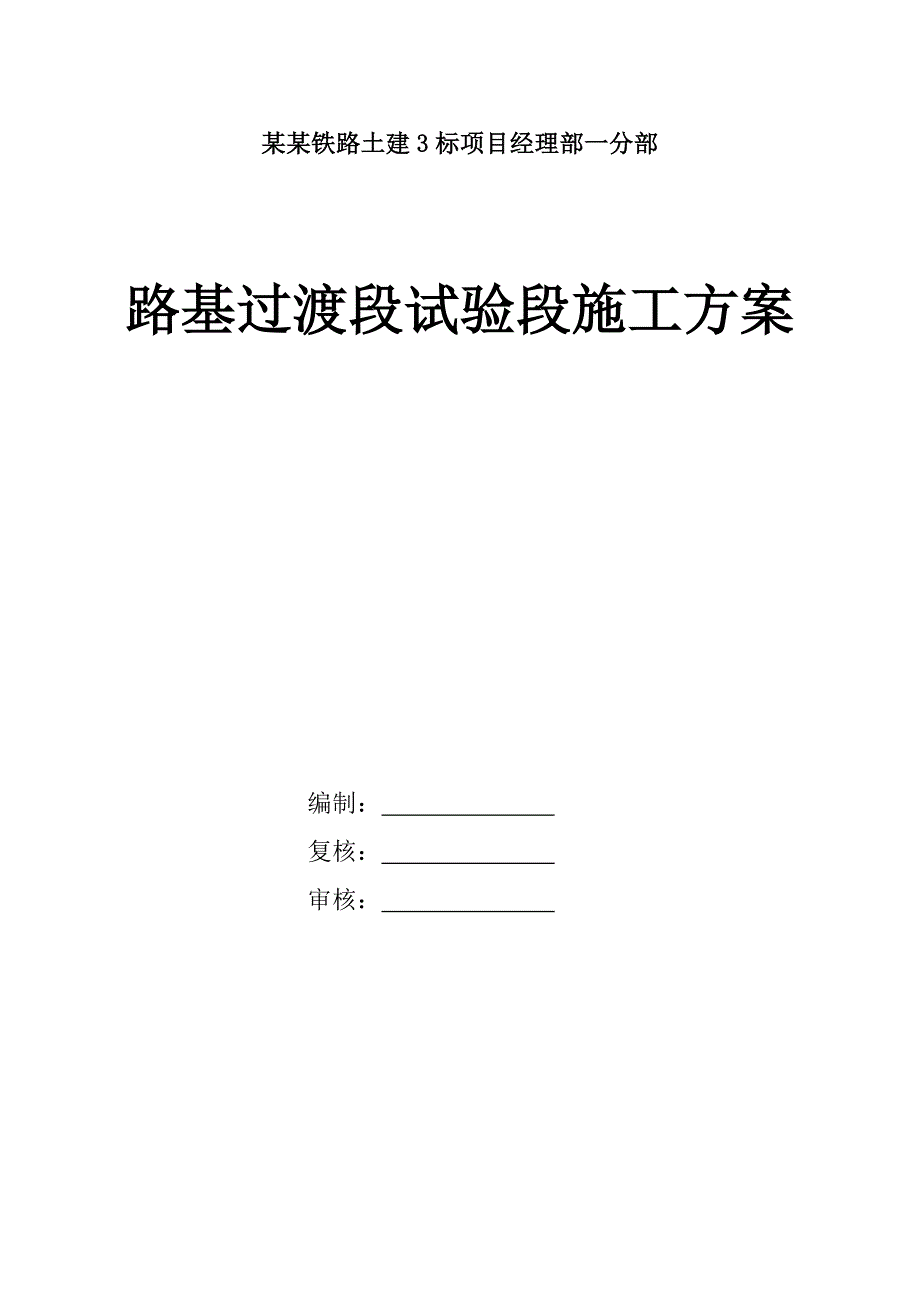

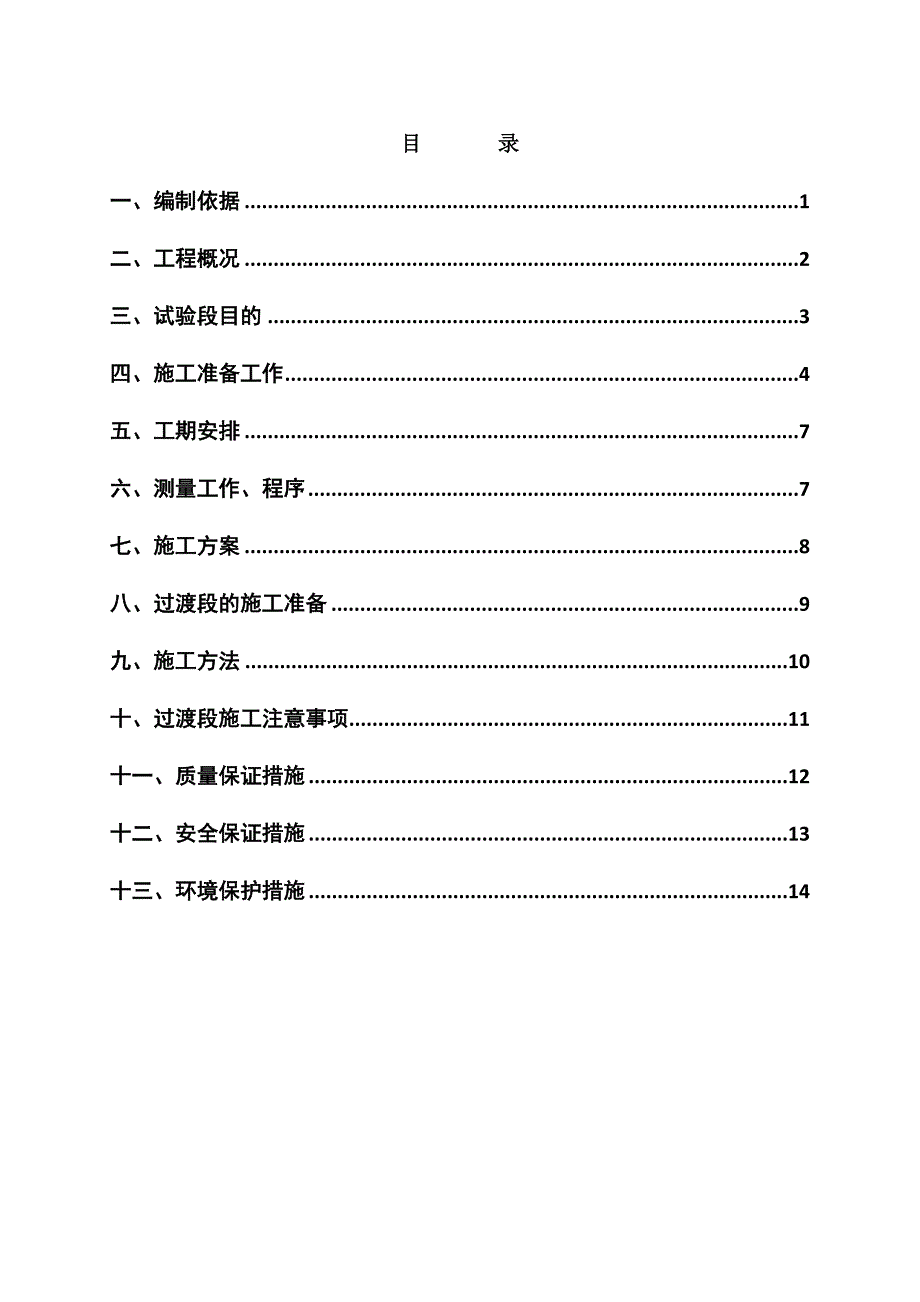

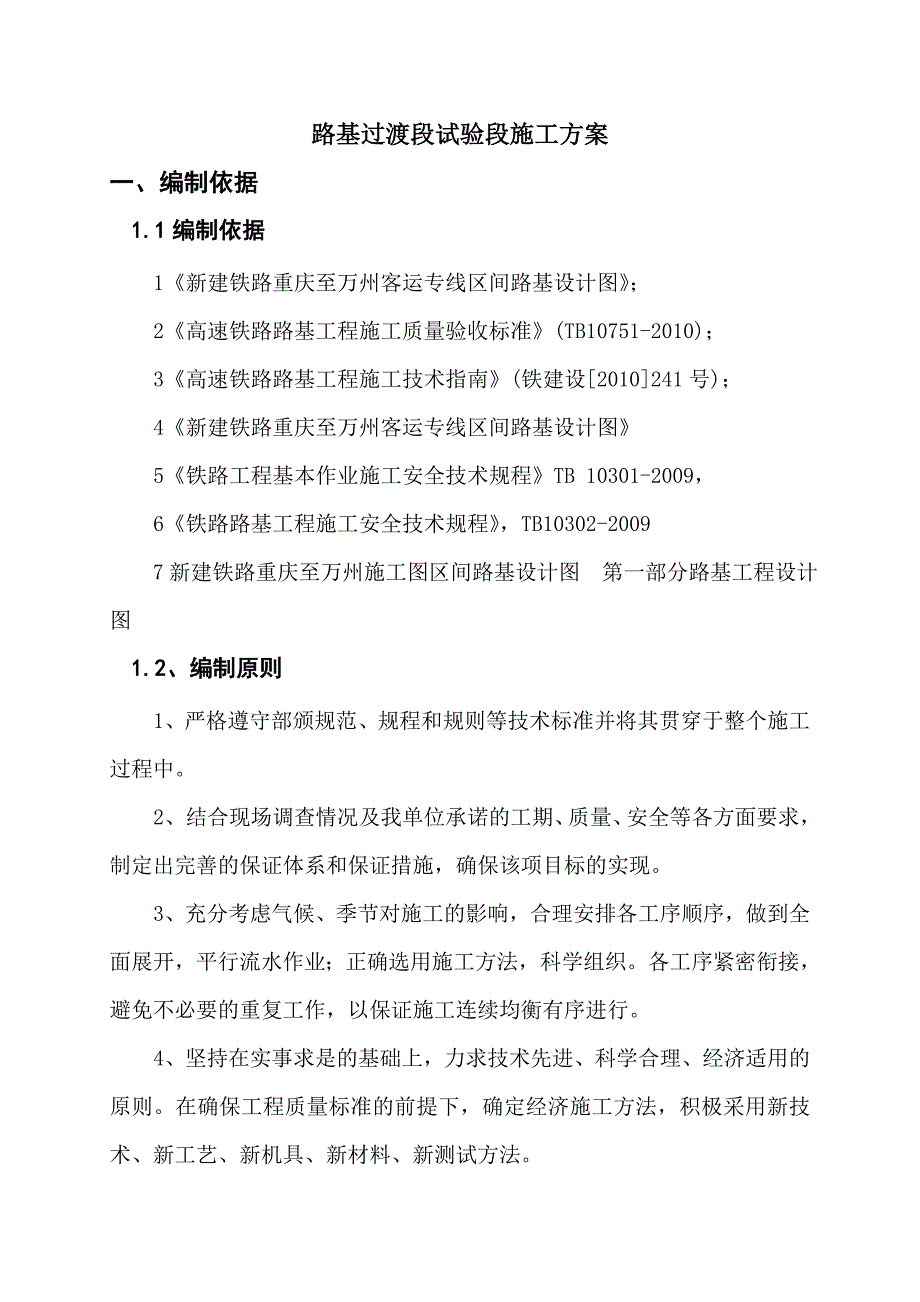

1、某某铁路土建3标项目经理部一分部路基过渡段试验段施工方案编制： 复核： 审核： 目 录一、编制依据1二、工程概况2三、试验段目的3四、施工准备工作4五、工期安排7六、测量工作、程序7七、施工方案8八、过渡段的施工准备9九、施工方法10十、过渡段施工注意事项11十一、质量保证措施12十二、安全保证措施13十三、环境保护措施14路基过渡段试验段施工方案一、编制依据1.1编制依据1新建铁路重庆至万州客运专线区间路基设计图；2高速铁路路基工程施工质量验收标准(TB10751-2010)；3高速铁路路基工程施工技术指南(铁建设2010241号)；4新建铁路重庆至万州客运专线区间路基设计图5铁路工程基本作
2、业施工安全技术规程TB 10301-2009，6铁路路基工程施工安全技术规程，TB10302-20097新建铁路重庆至万州施工图区间路基设计图 第一部分路基工程设计图1.2、编制原则1、严格遵守部颁规范、规程和规则等技术标准并将其贯穿于整个施工过程中。2、 结合现场调查情况及我单位承诺的工期、质量、安全等各方面要求，制定出完善的保证体系和保证措施，确保该项目标的实现。 3、充分考虑气候、季节对施工的影响，合理安排各工序顺序，做到全面展开，平行流水作业；正确选用施工方法，科学组织。各工序紧密衔接，避免不必要的重复工作，以保证施工连续均衡有序进行。4、坚持在实事求是的基础上，力求技术先进、科学合理
3、、经济适用的原则。在确保工程质量标准的前提下，确定经济施工方法，积极采用新技术、新工艺、新机具、新材料、新测试方法。5、合理安排装载、运输、翻晒、平整、碾压等机械设备配套，确定经济合理的配套方式。6、建立健全质量管理体系和制度，配备专职质检人员进行全过程控制；工程质量符合国家、铁道部现行的质量验收标准和工程建设标准强制性条文。7、坚持文明施工，注重环境和水土保持，争创“安全生产、文明施工标准化施工工地”。二、工程概况某某铁路三标一分部管段起讫里程为D1K63+921.086D1K73+016.867、全长9095.781m，共有区间路基8段、长1834.104m，站场路基一段、长1885m。路
4、基工程起讫里程为D1K64+120.188D1K70+806，共包含8段路基。路基分段工程如下表表示：编号名称起始里程终止里程中心里程长度(m)1区间路基D1K64+120.188D1K64+518.406D1K64+319.297398.22 2区间路基D1K66+027.668D1K66+050.000D1K66+038.83422.33 3区间路基D1K66+161.000D1K66+232.546D1K66+196.77371.55 4区间路基D1K66+341.454D1K66+390.000D1K66+365.72748.55 5区间路基D1K66+640.000D1K66+895
5、.509D1K66+767.755255.51 6区间路基D1K67+660.140D1K68+059.500D1K67+859.820399.36 7站场路基D1K68+414.300D1K70+300.000D1K69+439.0001885.78区间路基D1K70+385.000D1K70+564.347D1K70+474.674179.35 9区间路基D1K70+643.655D1K70+806.201D1K70+724.928162.55 本管段路基过渡段形式包括路隧过渡段、堤堑过渡段、路涵过渡段及路桥过渡段四种形式。过渡段位置统计如下：序号过渡段结构物过渡段形式过渡段填料种类备注1
6、帽儿坡大桥路桥过渡段级配碎石+水泥2黄泥磅特大桥路桥过渡段级配碎石+水泥3江家水井中桥路桥过渡段级配碎石+水泥4花家小湾特大桥路桥过渡段级配碎石+水泥5框架桥D1K67+860路桥过渡段级配碎石+水泥6桃花溪大桥路桥过渡段级配碎石+水泥7框架桥D1K69+038路桥过渡段级配碎石+水泥8D1K69+456.328路桥过渡段级配碎石+水泥9长寿北四线大桥路桥过渡段级配碎石+水泥10框架桥D1K70+378路桥过渡段级配碎石+水泥11北城大道中桥路桥过渡段级配碎石+水泥12上斑竹林特大桥路桥过渡段级配碎石+水泥13甘家湾隧道路隧过渡段混凝土14向家湾隧道路隧过渡段混凝土15涵洞D1K64+300路
7、涵过渡段级配碎石+水泥16涵洞D1K67+755路涵过渡段级配碎石+水泥17涵洞D1K68+581路涵过渡段级配碎石+水泥18涵洞D1K68+695路涵过渡段级配碎石+水泥19涵洞D1K69+145路涵过渡段级配碎石+水泥20涵洞D1K69+225路涵过渡段级配碎石+水泥21涵洞D1K69+695路涵过渡段级配碎石+水泥22涵洞D1K69+860路涵过渡段级配碎石+水泥23涵洞D1K70+175路涵过渡段级配碎石+水泥24涵洞D1K70+325路涵过渡段级配碎石+水泥25涵洞D1K70+361路涵过渡段级配碎石+水泥26涵洞D1K70+421路涵过渡段级配碎石+水泥27涵洞D1K70+734路
8、涵过渡段级配碎石+水泥路基过渡段试验段，计划在D1K70+325涵洞两侧进行施工，试验段目的在于确定级配碎石的施工参数。三、试验段目的1、确定本管段的填料，选定满足施工要求的压实机具、所用填料及压实条件下合理的松铺厚度、压实遍数和施工最佳控制含水量等工艺参数2、 为了模拟本管段路基施工动态，了解施工程序，熟悉施工工艺，掌握施工方法及施工中的重点、难点。3、 培训和检验挖掘机、推土机、压路机等机具操作人员的施工经验和工作能力。4、 检验我项目部技术人员、管理人员和机械设备等能否满足施工要求及人员的协调能力。5、 了解机械的性能，功率及完好情况，检验试验段施工方案的可行性及施工工艺的合理性。6、通
9、过工艺试验，确定施工工艺参数。四、施工准备工作1)、填筑路基过渡段试验段施工前，由技术主管召集技术人员、施工人员、机械操作人员等进行详细的技术交底，确保过渡段试验段每个施工人员都知道每道工序的操作。2）、路基试验段人员安排及分工施工现场负责人：张俊杰技术质量负责人：易坤质量安全工程师：吕鹤威现场技术员：刘运超试验负责人： 李百锁测量负责人： 冯瑞文3）、报检程序检查项目按验标要求执行，现场技术员向技术质量部报检，质检员自检查合格后报检监理单位，监理工程师抽检一个断面，检查合格后方可进入下道工序。4）、施工机械组合及有关规定A、各类机械不得偏载、超载。B、各类机械停机地面必须整理或铺垫于水平状态
10、。C、用挖掘机或装载机挖、装时，回转半径内不得有人，向车辆装载时，应降低铲斗，严禁从驾驶室顶上越过。受场地限制时，宜用机退车进，车走机进的方式装运。D、司机应常检查机械的制动装置，确保其有效性，发现问题排除后方可使用，严禁机械带病作业。E、经常保养、检查各类路基施工设备，以保持设备有较高的完好率、使用率。F、夜间施工时必须有照明设备和安全防护。机械设备一览表序号机械设备名称规格及型号数量技术状况进场日期使用工点备 注1推土机山推SD161台良好2013-3-1站场路基D1K70+088D1K70+300平场2压路机（20t）徐工XSM2221台全新2013-3-1站场路基D1K70+088D1
11、K70+300碾压3洒水车EQ1411台全新2013-3-1站场路基D1K70+088D1K70+300洒水4自卸汽车CQ33004台良好2013-3-1站场路基D1K70+088D1K70+300运输5装载机徐工ZL50G1台良好2013-3-1站场路基D1K70+088D1K70+300装料6挖机小松PC300-71台全新2013-3-1站场路基D1K70+088D1K70+300装料7平地机天工py1801良好2013-3-1站场路基D1K70+088D1K70+300摊铺整平8摊铺机TITAN3251良好2013-5-1站场路基D1K70+088D1K70+300摊铺整平5）试验、测量
12、仪器主要仪器设备表序号名 称规格型号数 量备注一试验仪器1K30承载板30cm1套2轻便动力触探仪N101套3灌砂仪5L1套4环刀200cm310个5烘箱1051101台6天平1/100g1套7天平1/1000g1套8台秤10kg1套9磅秤100kg1套10液塑限联合测定仪光电式1套11重型击实仪4.5kg锤1套12比重瓶100ml10个13乙种比重计2支14土工筛1套15脱模器1套16恒温恒湿箱2011套二测量仪器1全站仪莱卡TCR8021套2水准仪苏光DSZ-21套3钢卷尺50m1把4钢卷尺5m2把五、工期安排路基试验段拟在天气较好的期间进行，初步拟定工期安排计划如下：施工准备阶段：2013年11月20日2013年11月25日；施工阶段： 2013年11月25日2013年12月1日；成果整理阶段：2013年12月1日2013年12月5日。六、测量工作、程序为了确保路基试验段工作的顺利进行，由架子队技术人员、测量人员负责路基试验段的施工测量、资料收集、整理等工作，以便尽快完成路基试验段工作。1、测量准备1) 人员具体分工如下：观测：康瑞计算：冯瑞文前后视：黄秋雨2) 测量控制依据采用D1K700+300附近的CP点。2、测量程序从2013年11月25日开始，2013年12月1日结束，每层测量程序为：测底面高程松铺后高程基床以下路基填筑高程基床底层填筑高程基床表层填筑高程。（碾压
