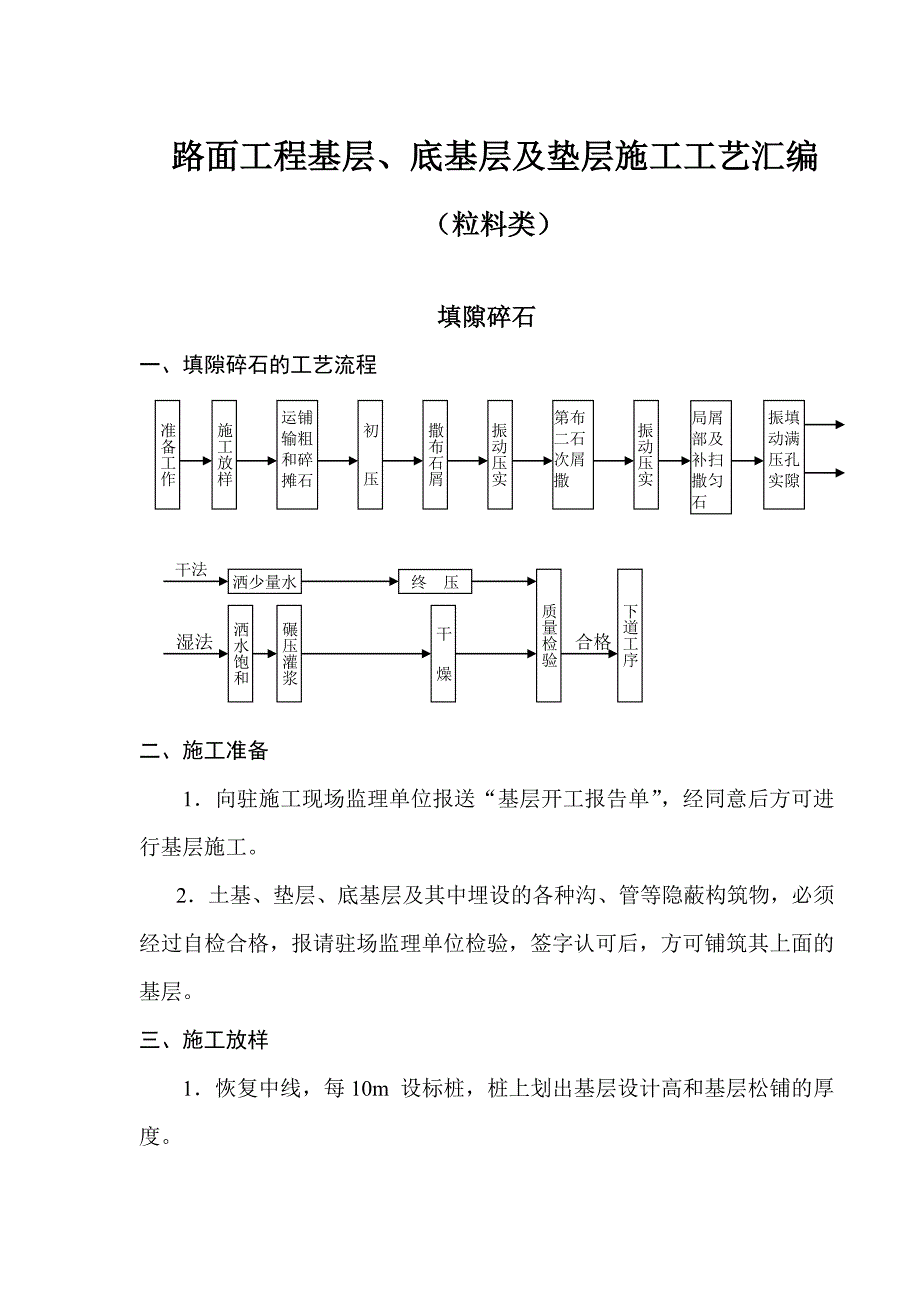

1、路面工程基层、底基层及垫层施工工艺汇编(粒料类)填隙碎石一、填隙碎石的工艺流程局屑部及补扫撒匀石施工放样振填动满压孔实隙振动压实第布二石次屑撒振动压实撒布石屑初 压运铺输粗和碎摊石准备工作 终 压洒少量水下道工序质量检验 干法干 燥碾压灌浆洒水饱和 湿法 合格二、施工准备 1向驻施工现场监理单位报送“基层开工报告单”,经同意后方可进行基层施工。2土基、垫层、底基层及其中埋设的各种沟、管等隐蔽构筑物,必须经过自检合格,报请驻场监理单位检验,签字认可后,方可铺筑其上面的基层。三、施工放样 1恢复中线,每10m 设标桩,桩上划出基层设计高和基层松铺的厚度。松铺厚度=压实厚度松铺系数2中心线两侧按路面

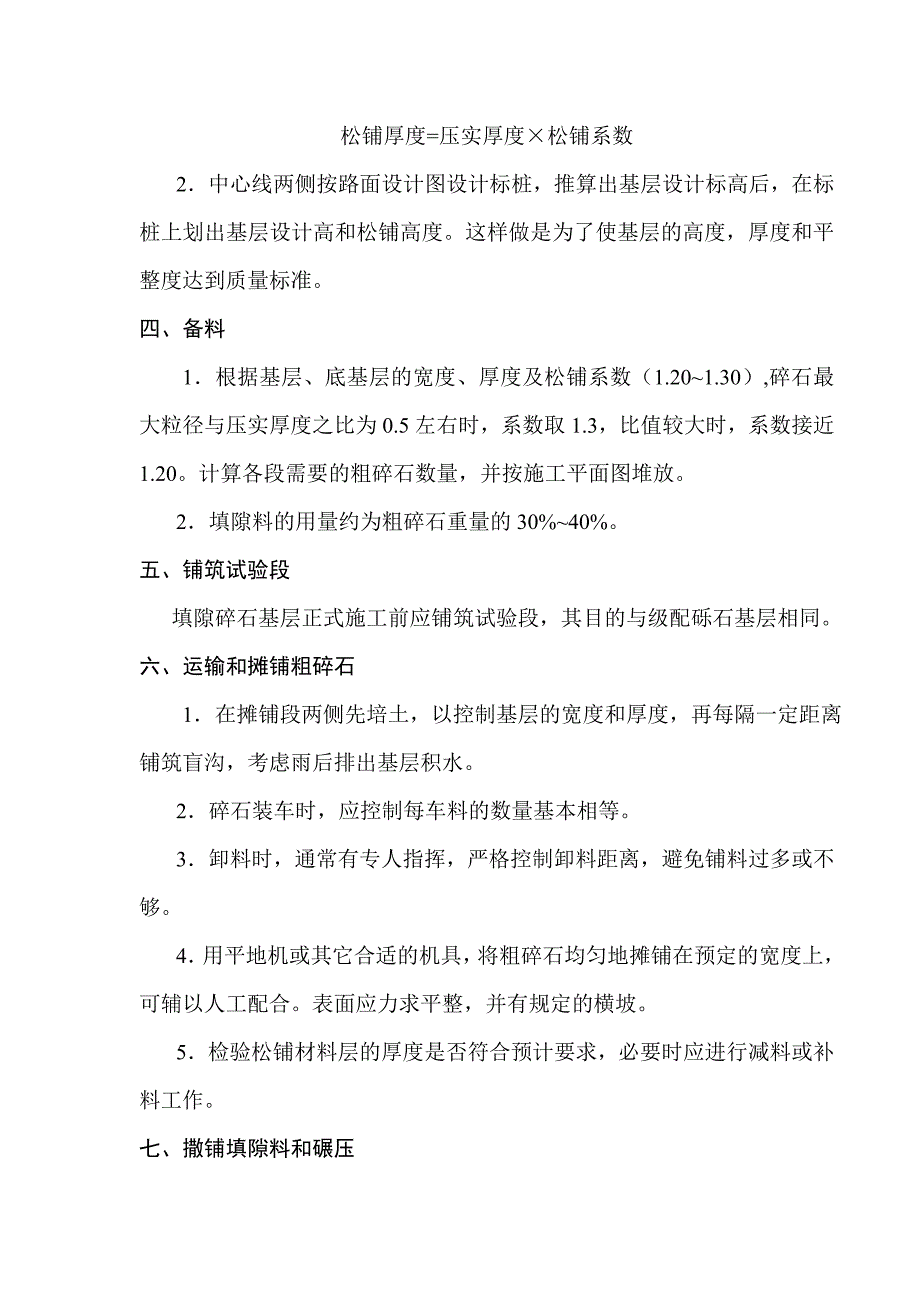

2、设计图设计标桩,推算出基层设计标高后,在标桩上划出基层设计高和松铺高度。这样做是为了使基层的高度,厚度和平整度达到质量标准。四、备料 1根据基层、底基层的宽度、厚度及松铺系数(1.201.30),碎石最大粒径与压实厚度之比为0.5左右时,系数取1.3,比值较大时,系数接近1.20。计算各段需要的粗碎石数量,并按施工平面图堆放。2填隙料的用量约为粗碎石重量的30%40%。五、铺筑试验段填隙碎石基层正式施工前应铺筑试验段,其目的与级配砾石基层相同。六、运输和摊铺粗碎石 1在摊铺段两侧先培土,以控制基层的宽度和厚度,再每隔一定距离铺筑盲沟,考虑雨后排出基层积水。2碎石装车时,应控制每车料的数量基本相

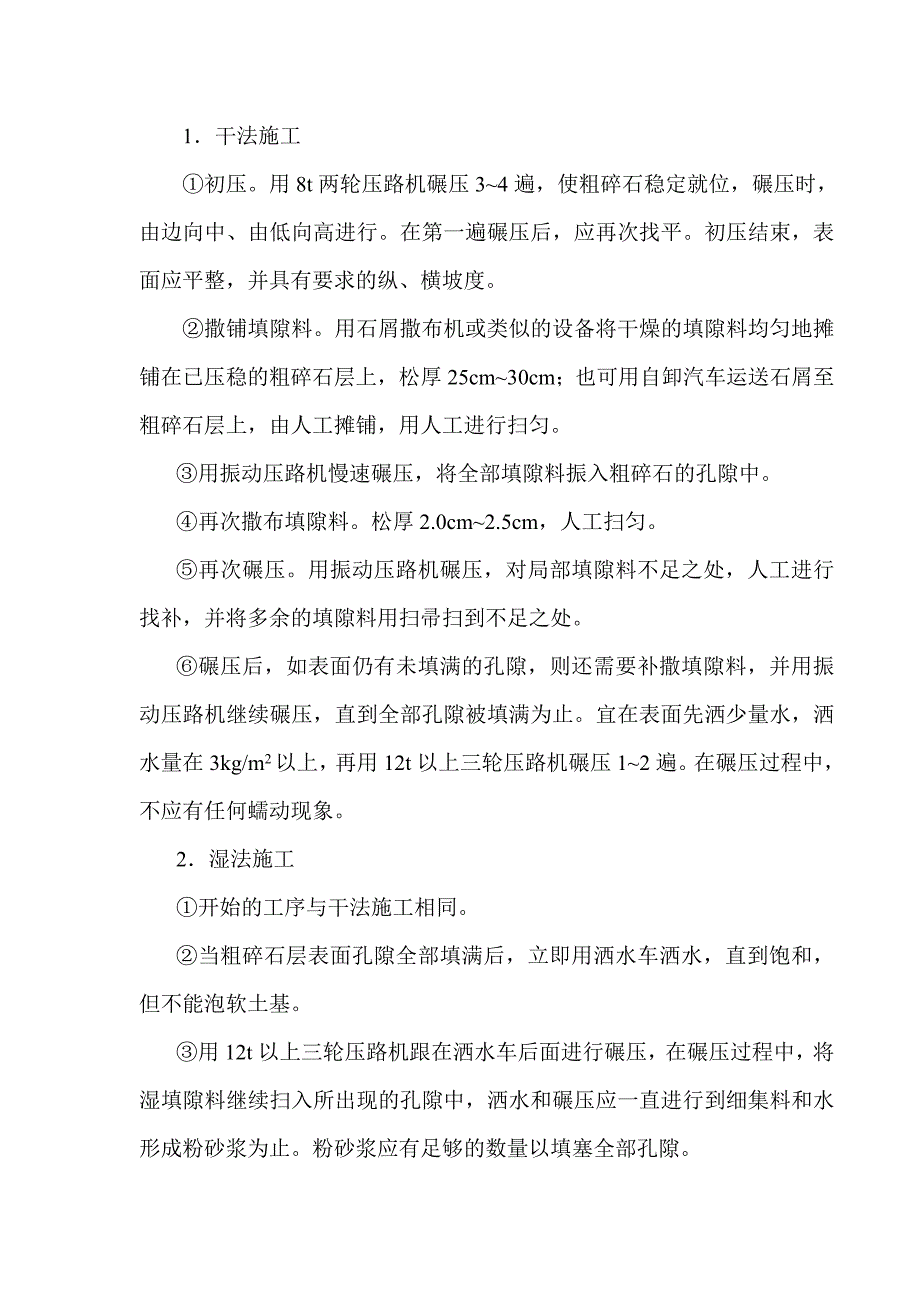

3、等。3卸料时,通常有专人指挥,严格控制卸料距离,避免铺料过多或不够。4用平地机或其它合适的机具,将粗碎石均匀地摊铺在预定的宽度上,可辅以人工配合。表面应力求平整,并有规定的横坡。5检验松铺材料层的厚度是否符合预计要求,必要时应进行减料或补料工作。七、撒铺填隙料和碾压 1干法施工 初压。用8t两轮压路机碾压34遍,使粗碎石稳定就位,碾压时,由边向中、由低向高进行。在第一遍碾压后,应再次找平。初压结束,表面应平整,并具有要求的纵、横坡度。 撒铺填隙料。用石屑撒布机或类似的设备将干燥的填隙料均匀地摊铺在已压稳的粗碎石层上,松厚25cm30cm;也可用自卸汽车运送石屑至粗碎石层上,由人工摊铺,用人工进

4、行扫匀。用振动压路机慢速碾压,将全部填隙料振入粗碎石的孔隙中。再次撒布填隙料。松厚2.0cm2.5cm,人工扫匀。再次碾压。用振动压路机碾压,对局部填隙料不足之处,人工进行找补,并将多余的填隙料用扫帚扫到不足之处。碾压后,如表面仍有未填满的孔隙,则还需要补撒填隙料,并用振动压路机继续碾压,直到全部孔隙被填满为止。宜在表面先洒少量水,洒水量在3kg/m2以上,再用12t以上三轮压路机碾压12遍。在碾压过程中,不应有任何蠕动现象。2湿法施工开始的工序与干法施工相同。当粗碎石层表面孔隙全部填满后,立即用洒水车洒水,直到饱和,但不能泡软土基。用12t以上三轮压路机跟在洒水车后面进行碾压,在碾压过程中,

5、将湿填隙料继续扫入所出现的孔隙中,洒水和碾压应一直进行到细集料和水形成粉砂浆为止。粉砂浆应有足够的数量以填塞全部孔隙。干燥。碾压后的基层要留待一段时间,让水分蒸发。 填隙碎石填隙碎石基层(底基层)施工工艺流程如图所示。终 压 干法洒 少 量 水初 压 动实满隙振压填孔 部撒屑扫局补石及匀振 动 压 实第二次撒布石屑振 动 压 实撒 布 石 屑初 压输摊粗料运和铺骨准 备 下 承 层施 工 放 样干 燥碾 压 滚 浆洒 水 饱 和 湿 法填隙碎石工艺流程图 1准备工作 1)准备下承层 (1)基层的下承层是底基层及其以下部分。底基层的下承层可能还包括垫层。下承层表面应平整、坚实、具有规定的路拱,没

6、有任何松散的材料和软弱地点。(2)下承层的平整度和压实度应符合规范要求。(3)土基不论路堤或路堑,必须用1215t三轮压路机或等效的碾压机械进行碾压(压34遍)。在碾压过程中,如发现土过干、表层松散,应适当洒水;如土过湿、发生“弹簧”现象,应采取挖开晾晒、换土、掺石灰或粒料等措施进行处理。(4)对于底基层,根据压实度检查(或碾压检验)和弯沉测定的结果,凡不符合设计要求的路段,必须根据具体情况,分别采用补充碾压、加厚底基层、换填好的材料、挖开晾晒等措施,使达到标准。(5)底基层上的低洼和坑洞,应仔细填补及压实。底基层上的搓板应刮除;松散处,应耙松洒水并重新碾压。(6)逐一断面检查下承层标高是否符

7、合设计要求。下承层标高的误差应符合规范规定。(7)新完成的底基层或土基,必须按规范进行验收。凡验收不合格的路段,必须采取措施,使其达到标准后,方能在上铺筑基层或底基层。(8)在槽式断面的路段,两侧路肩上每隔一定距离(510m)应交错开挖泄水沟。2)测量(1)在下承层上恢复中线。直线段每1520m设一桩,平曲线段每1015m处设一桩,并在对应断面的路肩外侧设指示桩。(2)进行水平测量。在两侧指示桩上用红漆标出基层或底基层边缘的设计高。3)材料用量(1)碎石料。根据路段基层或底基层的宽度、厚度及松铺系数(1.201.30,碎石最大粒径与层厚之比为0.5左右时,系数为1.3;比值较大时,系数接近1.

8、2),计算各段需要的粗碎石数量。根据运料车辆的车厢体积,计算每车料的堆放距离。(2)填隙料。填隙料的用量约为碎石重量的30%40%。2运输和摊铺粗碎石(1)碎石装车时,应控制每车料的数量基本相等。(2)在同一料场供料的路段,由远到近将粗碎石按计算的距离卸置于下承层上。卸料距离应严格掌握,避免料不够或过多,且料堆每隔一定距离应留一缺口,以便于施工作业。(3)用平地机或其他合适的机具将粗碎石均匀地摊铺在预定的宽度上,表面应力求平整,且在规定的路拱。同时摊铺路肩用料。(4)检验松铺材料层的厚度,看其是否符合预定要求。必要时,应进行成料或补料工作。3撒铺填隙料和碾压1)干法施工干法施工的填隙碎石特别适

9、宜于干旱缺水地区施工,步骤如下。(1)初压。用8t两轮压路机碾压34遍,使粗碎石稳定就位,在直线段上,碾压从两侧路肩开始,逐渐错轮向路中心进行。在有超高路段,碾压从内侧路肩开始,逐渐错轮向外侧路肩进行。错轮时,每次重叠1/3轮宽。在第一遍碾压后,应再次找平。初压终了时,表面应平整,并且有要求的路拱和纵坡。(2)撒铺填隙料。用石屑撒布机或类似的设备将干填隙料均匀地撒铺在已压稳的粗碎石层上,松厚约2.53.0cm。需要时,用人工或机械扫(滚动式钢丝扫)进行扫匀。(3)碾压。用振动压路机慢速碾压,将全部填隙料振入粗碎石间的孔隙中。如没有振动压路机,可用重型振动板。碾压方法同初压,但路面两侧应多压23

10、遍。其压实厚度通常为碎石最大粒径的1.52.0倍,即1012cm。碾压后基层的固体体积率应不小于85%,底基层的固体体积率应不小于83%。(4)再次撒铺填隙料。用石屑撒布机或类似的设备将干填隙料再次撒铺在粗碎石层上,松厚约2.02.5cm。用人工或机械扫匀。(5)再次碾压。用振动压路机进行碾压,碾压过程中,对局部填隙料不足之处,人工进行找补,将局部多余的填料用竹帚扫到不足之处或扫出路外。(6)振动压路机碾压后,如表面仍有未填满的孔隙,则还需补撒填隙料,并用振动压路机继续碾压,直到全部孔隙被填满为止。同时,应将局部多余的填隙料铲除或扫除。填隙料不应在粗碎石表面局部集中。表面必须能见粗碎石(如填隙

11、碎石层上为薄沥青面层,应使粗碎石的棱角外露35mm)。(7)设计厚度超过一层铺筑厚度,需在上再铺一层时,应将已压成的填隙碎石层表面的细料扫除一些,使表面粗碎石外露约510mm。然后在上摊铺第2层粗碎石,并按上述(1)(6)的工序进行。(8)填隙碎石表面孔隙全部填满后,用1215t三轮压路机再碾压12遍。在碾压过程中,不应有任何蠕动现象。在碾压之前,宜在表面先洒少量水(洒水量一般在3kg/m2以上)。2)湿法施工(1)开始的工序与干法施工(1)(5)的步骤相同。(2)粗碎石层表面孔隙全部填满后,立即用洒水车洒水,直到饱和(应注意勿使多余水浸泡下承层)。(3)用1215t三轮压路机跟在洒水车后面进

12、行碾压。其压实要求及压实厚度与干法施工相同。在碾压过程中,将湿填隙料继续扫入所出现的孔隙中。需要时,再添加新的填隙料。洒水和碾压应一直进行到细集料和水形成粉砂浆为止。粉砂浆应有足够的数量,以填塞全部孔隙,并在压路机轮前形成微波纹状。(4)干燥,碾压完成的路段要留待一段时间,让水分蒸发。结构层变干后,表面多余的细料以及任何集中成一薄层的细料覆盖层,都应扫除干净。(5)设计厚度超过一层铺筑厚度,需在上再铺一层时,应待结构层变干后,在上摊铺第二层粗碎石,并重复上述(1)(4)的工序。 级配碎石一、级配碎石施工工艺流程图运输和撒布石屑洒水使碎石湿润未筛分碎石运输和摊铺拌和并补充洒水准备工作施工放样进入

13、下道工序质量检查竣工验收碾 压整 型运到现场摊铺补充拌和洒水未筛分碎石和石屑在碎石场加水搅拌二、准备工作 1向驻场监理单位呈报“基层开工报告单”,经同意后方可进行基层施工。 2土基、垫层、底基层及其中埋设的各种沟、管等隐蔽构筑物,必须经过自检合格,报请驻场监理单位检验,签字认可后,方可铺筑其上面的基层。 3各种材料进场前,应及早检查其规格和品质,不符合技术要求的不得进场。材料进场时,应检查其数量,并按施工平面图堆放,而且还应按规定项目对其抽样检查,检查结果报驻场监理单位。 4级配碎石基层正式施工前,应铺筑试验段。三、施工放样 1恢复中心线,每10m设标桩,桩上划出基层设计高和基层松铺厚度。 松铺厚度压实厚度松铺系数2.中心线两侧宜按路面设计图设置标桩,在桩上划出设计高和虚铺高度,这样做是为了使基层的高程、厚度和平整度达到质量标准。四、计算材料用量 根据基层的厚度、宽度(按设计图纸)及预定的干密度,计算各段的干集料数量。五、运输和摊铺集料 1在摊铺段两侧先培土(除挖方道槽外),以控制基层的宽度和厚度。 2可用自卸翻斗车运输集料。装车时,应控制每车料的数量相同。 3卸料距离应严格控制,通常由专人指挥卸料,避免铺料过多或不够。 4卸料和摊铺通常由远而近全断面摊铺
