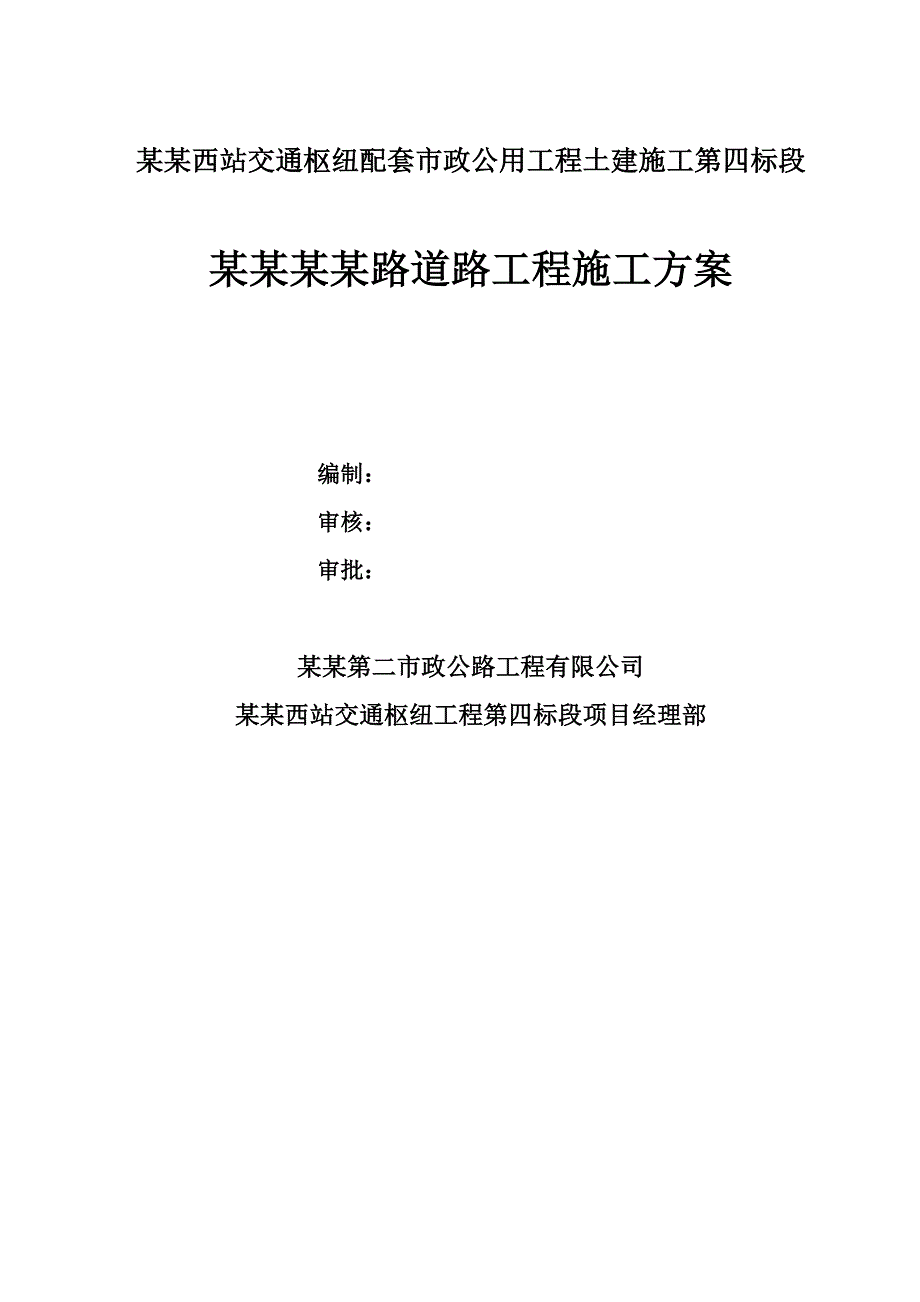

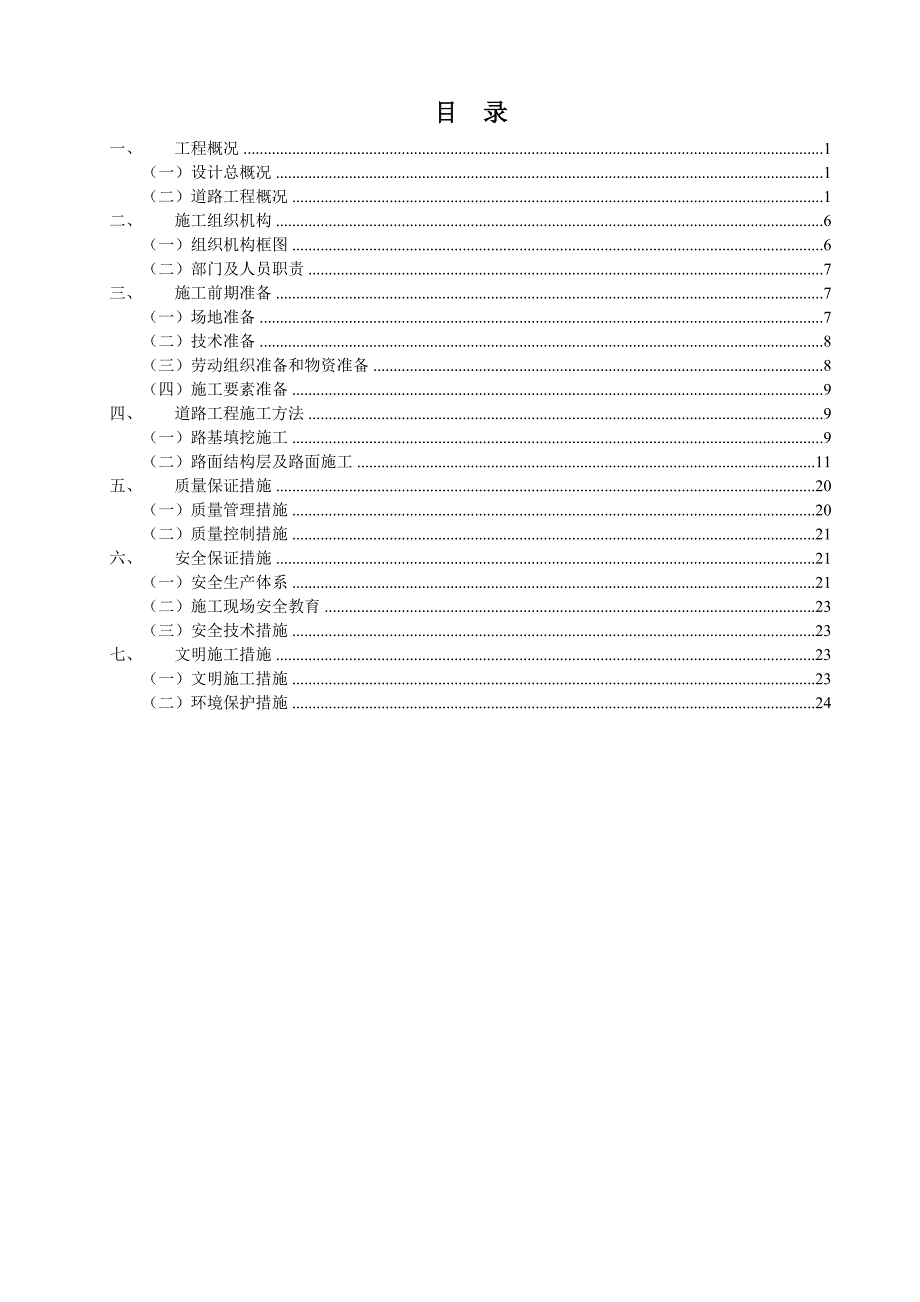

1、某某西站交通枢纽配套市政公用工程土建施工第四标段某某某某路道路工程施工方案编制：审核：审批：某某第二市政公路工程有限公司某某西站交通枢纽工程第四标段项目经理部目 录一、工程概况1（一）设计总概况1（二）道路工程概况1二、施工组织机构6（一）组织机构框图6（二）部门及人员职责7三、施工前期准备7（一）场地准备7（二）技术准备8（三）劳动组织准备和物资准备8（四）施工要素准备9四、道路工程施工方法9（一）路基填挖施工9（二）路面结构层及路面施工11五、质量保证措施20（一）质量管理措施20（二）质量控制措施21六、安全保证措施21（一）安全生产体系21（二）施工现场安全教育23（三）安全技术措施2

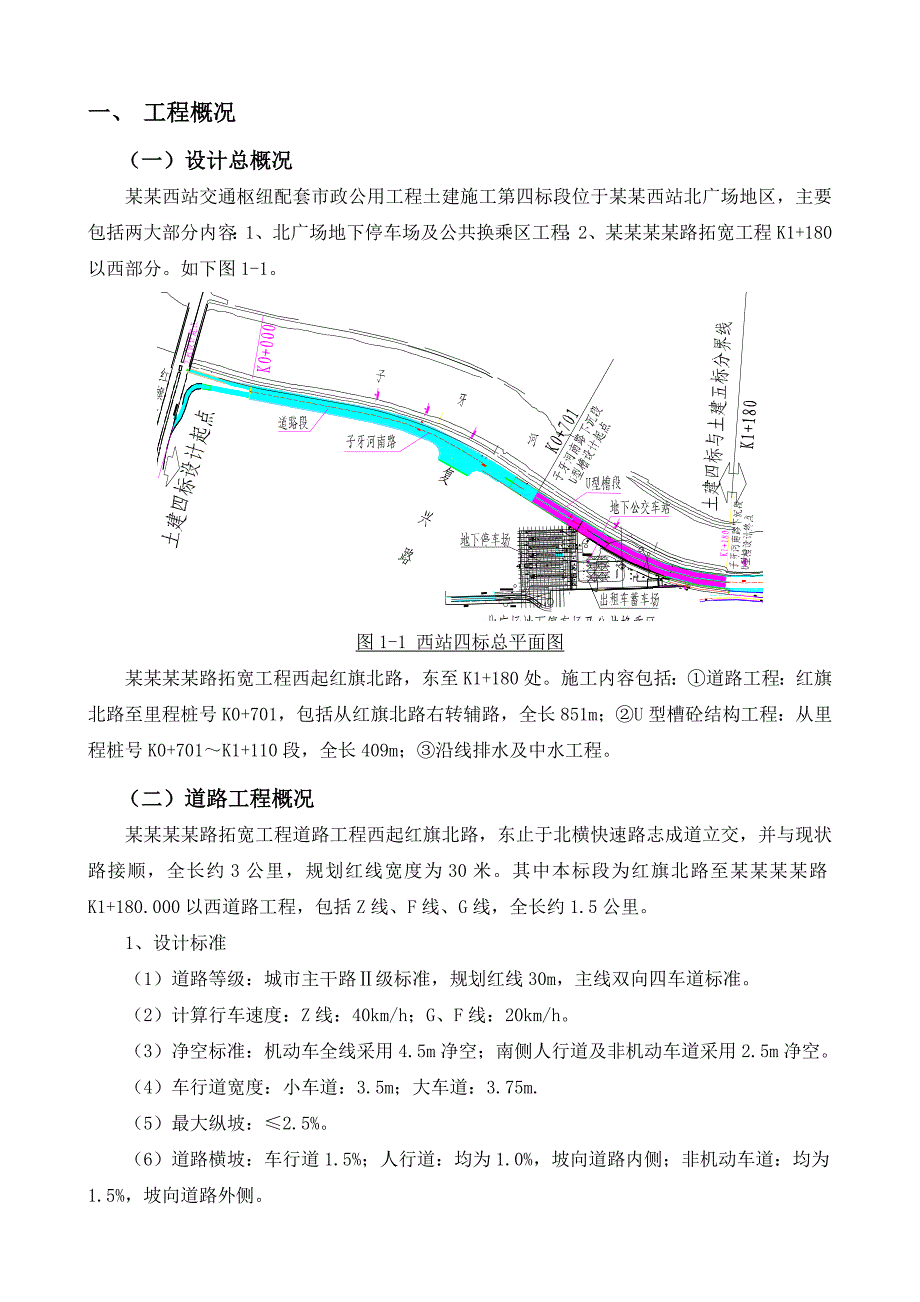

2、3七、文明施工措施23（一）文明施工措施23（二）环境保护措施24一、 工程概况（一）设计总概况某某西站交通枢纽配套市政公用工程土建施工第四标段位于某某西站北广场地区，主要包括两大部分内容：1、北广场地下停车场及公共换乘区工程；2、某某某某路拓宽工程K1+180以西部分。如下图1-1。图1-1 西站四标总平面图某某某某路拓宽工程西起红旗北路，东至K1+180处。施工内容包括：道路工程：红旗北路至里程桩号K0+701，包括从红旗北路右转辅路，全长851m； U型槽砼结构工程：从里程桩号K0+701K1+110段，全长409m；沿线排水及中水工程。（二）道路工程概况某某某某路拓宽工程道路工程西起红
3、旗北路，东止于北横快速路志成道立交，并与现状路接顺，全长约3公里，规划红线宽度为30米。其中本标段为红旗北路至某某某某路K1+180.000以西道路工程，包括Z线、F线、G线，全长约1.5公里。1、设计标准（1）道路等级：城市主干路级标准，规划红线30m，主线双向四车道标准。（2）计算行车速度：Z线：40km/h；G、F线：20km/h。（3）净空标准：机动车全线采用4.5m净空；南侧人行道及非机动车道采用2.5m净空。（4）车行道宽度：小车道：3.5m；大车道：3.75m.（5）最大纵坡：2.5%。（6）道路横坡：车行道1.5%；人行道：均为1.0%，坡向道路内侧；非机动车道：均为1.5%，
4、坡向道路外侧。（7）路面设计荷载：标准轴载BZZ100KN。（8）设计年限：沥青砼路面设计年限：15年。（9）地震烈度：基本烈度为。2、平面设计（1）总体布局：沿线构筑物有红卫桥、复兴路立交、西站北广场。某某某某路与红旗北路相交处远期规划为分离式立交，某某某某路下穿被相交道路。修长的F线，为红卫桥与大成食品（某某）有限公司之间，实现右转与西站北广场相通。某某某某路左转向南进入红旗北路方向的车辆仍依然靠现状地道及新建地面临时辅道来解决（G线），宽9m。复兴路立交为拟建跨某某河的部分互通式立交，某某某某路下穿复兴路，并与得兴路立交地面辅道相接发。某某某某路与北广场相交处以U型槽形式下穿，并在平台广
5、场的地下部分设置有出入口，实现公交及社会车辆进出。（2）线位设计1)Z线：设计路中线按照规划中心线向北偏移1m实施，横断面采取不对称布置，靠河堤侧人行道为1m，南侧为3m人行道。Z线起于经旗路以东150m，机、非混行车道，在ZK0+000-ZK0+430段设置430m浆砌片石挡墙。在复兴路高架桥处下穿，与复兴路辅道平交，在桩号ZK0+660至ZK0+701处开始下沉，在ZK0+660至ZK0+701及ZK1+110至ZK1+145段，两侧分别修建41m和35m长的钢筋混凝土挡土墙。2）G、F线：位于起点两侧，单身行驶，近期为临时地面辅道，远期待红旗北路立交实施前拆除。G线起于红旗北路红卫桥东侧
6、，止于Z线起点，在旧路基础上拓宽改造。由于现状的红卫桥箱体为北高南低，本次设计不再加宽，保持为10m，GK0+120-GZD占压大堤坡脚处设置浆砌片石挡墙。F匝道，全线为新建路，长218.159m，宽度11.5m，断面布置为0.75m（土路肩）+10m（车行道）+0.75m（土路肩）。起于现状红旗北路东侧非机动车道边线，止于Z线起点，路面均为单向坡，坡度1.5%，起点至桩号FK0+047.022坡向西侧，FK0+057.022至F线结束点坡向南侧。中间设10m横坡渐变段，土路肩横坡为3%，坡向道路外侧。起点位置须破除原有人行道、花池及挡土墙。在高差大于 1.5m处放置钢筋砼警标柱（主筋为420
7、mm，构造筋为6mm，间距20mm），标柱间距2m，断面15cm*15cm，柱高1.5m，高出地面80cm，高出地面部分一律涂以间距为20cm顶端为红色的红白相间油漆。（3）各线位修筑长度G线：GK0+000-GK0+146.249，地坪段长146.249m。F线：FK0+000-FK0+218.159，地坪段长218.159m。Z线：ZK0+000-ZK0+660，地坪段长660m；ZK0+660-ZK0+701，引路（挡墙）41m；ZK0+701ZK1+110，U型槽409m；ZK1+110ZK1+145，引路（挡墙）35m；ZK1+145ZK1+180，地坪段35m，总长度1180m。本
8、标段道路总长度为：1544.408m。3、纵断面设计最大纵坡均为2.5%，设计高程在3.54.0左右。4、横断面设计（1）临时地面辅道（G、F线）F线：0.75m（土路肩）+10m（车行道）+0.75m（土路肩），全宽11.5m。如下图12。图1-2 F匝道横断面图G线：路宽9m，与再状红卫桥地洞接顺。如下图13。图1-3 G匝道横断面图（2）地面道路段（Z线）双向四车道（一块板断面），标准横断面为：（北侧）1米（设施带）+26米（车行道）+3米（人行道）。26米车行道具体布置：5.25米（非机动车道）+3.75米（大型机动车道）+3.5米（小型机动车道）+0.25米（路缘带）+0.5米（分隔
9、带）+0.25米（路缘带）+3.5米（小型机动车道）+3.75米（大型机动车道）+5.25米（非机动车道）。车行道横坡为1.5%，人行道横坡为1%。全宽30m。如下图14。图1-4 Z线横断面图（3）U型槽0.8m（侧墙）+0.25m（现浇砼护轮带，高20cm）+5m（非机动车道）+3.75m（大型车道）+3.5m（小型车道）+0.25m（路缘带）+0.25m（现浇砼护轮带，高20cm）+0.8m（分隔带，北平台桥墩）+0.25m（现浇砼护轮带，高20cm）+0.25m（路缘带）+3.5m（小型车道）+3.75m（大型车道）+5m（非机动车道）+0.25m（现浇砼护轮带，高20cm）0.8m（
10、桥墩），全宽28.4m，单幅道路净宽12.5m。如下图15。图1-5 U型槽横断面图5、路面结构设计车行道路面结构：5厘米细粒式沥青混凝土（AC-13C）+7厘米中粒式沥青混凝土（AC-20C）+18厘米石灰粉煤灰碎石（6：14：80）+18厘米石灰粉煤灰碎石（6：14：80）+15厘米石灰土（12%），结构总厚63厘米。人行道路面结构：6厘米花岗岩石材+3厘米干硬性水泥砂浆结合层（1：4）+10厘米C15钢筋水泥混凝土找平层（10200）+15厘米石灰土（12%）,总厚度34cm。如下图16。图1-6 行车道及人行道结构图6、路基设计本工程道路段属潮湿路段，要求在路床顶以下铺筑两步（每步20
11、cm）10%石灰土。路床顶达到设计要求后即可施做路面结构层。7、无障碍设计本条道路原则上全线铺设盲道和缘石坡道，便于残疾人行走。盲道设计为50cm，位置原则上距离围墙和人行道外边线距离为50cm，如有困难，可实地调整。盲道上无电线杆、拉线、地下检查井、树木等障碍物，并与周边的公共交通停靠站、公共建筑的无障碍设施相连接。在沿线道路交叉口处和企业出入口处均设置单面坡缘石坡道。单面坡缘石坡道的坡度要求小于等于1：20，缘石坡道下口高出车行道的路面边缘应小于等于20mm，缘石坡道的坡面应平整，且不应光滑。缘石坡道应设在人行道内，并应与人行横道相对应。8、侧、缘石设计侧石：人行道侧石采用石岛红或莱州红花
12、岗岩，规格为15x25x80cm，侧石外露15cm.迎路面倒角R3.0cm.要求侧石抗压强度80Mpa。缘石：人行道外侧一律采用大型缘石，其规格为10x25x50cm，材料为C30砼，抗压强度要求30Mpa。中央分隔带及两侧墙：ZK1+110ZK1+145中央分隔带两侧墙为现浇砼，外露量高度40cm。9、挡土墙设计U型槽引路段设C30钢筋砼挡土墙，基础砼为C10，砼底为50cm碎石垫层，每隔10m设沉降缝一道。因新建道路占压某某河堤岸坡脚，故在Z线起点ZK0+000-ZK0+400及GK0+120-GKD至复兴路口段，修建426m浆砌片石挡土墙。二、 施工组织机构（一）组织机构框图某某西站交通
13、枢纽配套市政公用工程土建四标项目经理部项目经理：杨学玓项目生产副经理王勉忠项目安全副经理陈庆华项目总工程师付全鸿合同负责人海兴萍技术部：王凯质量部：俞洋工程部：董明星经营部：刘康华综合办公室：肖莉莉物资设备部：季建民安技部：李伟测量部：葛红涛围护结构队基础施工队降水施工队土方施工队结构施工队防水施工队道路施工队 管理层劳务层 决策层排水施工队（二）部门及人员职责 工程主要施工管理部门及人员职责表 表2-2序号职务或部门名称职 责1项目经理负责全面安全、进度、质量、工期的控制工作，以及外部协调等工作2项目总工负责项目各项技术工作及技术协调3合同管理负责人全面负责项目合同管理及工程结算等工作4项目
14、生产副经理负责项目生产及组织协调5项目安全副经理负责项目施工安全管理6技术部现场技术指导控制，现场施工管理质量部负责现场施工质量管理及检验7安技部负责施工安全8物资设备部 负责编制物资、材料计划，并对物资、材料设备等进行管理以及后勤保障等工作，做好年、季、月、旬报表；物资购买、发放、维护等工作及机械、材料管理、计划编制及其配给和调度9综合办公室行政工作、对外协调、后勤保障等工作10工程部现场施工、文明施管理等工作11测量部测量放线及复检工作12经营部工程计划、统计及计量管理各方面工作三、 施工前期准备（一）场地准备1、现场围护施工区域采用某某市统一要求的围挡进行围护，现场进行封闭式施工；F匝道与中环线接口处还要准备相关警示标志，保证施工过程中交通安全。2、场地准备施工现场所在多属拆迁地及绿化地，开工前清除原地面的草皮、树根、杂物等，使施工场地平整压实，满足施工要求。本工程施工区域内地上、地下管线众多，施工前应仔细调查地上、地下管线及障碍物的规格、位置等，并与甲方及有关管线部门联系，现场刨验，必要时请管线产权部门现场监护，以免损坏管线，确保施工安全。3、施工用电根据施工实际情况，现场临近借电，并存放一台发电机备用。4、施工、生活用水 采用自来水。5、测量放线 开工前全面复核规划路中线，并固定路线主要控制点（交点、转点、圆曲线等）。测量放
