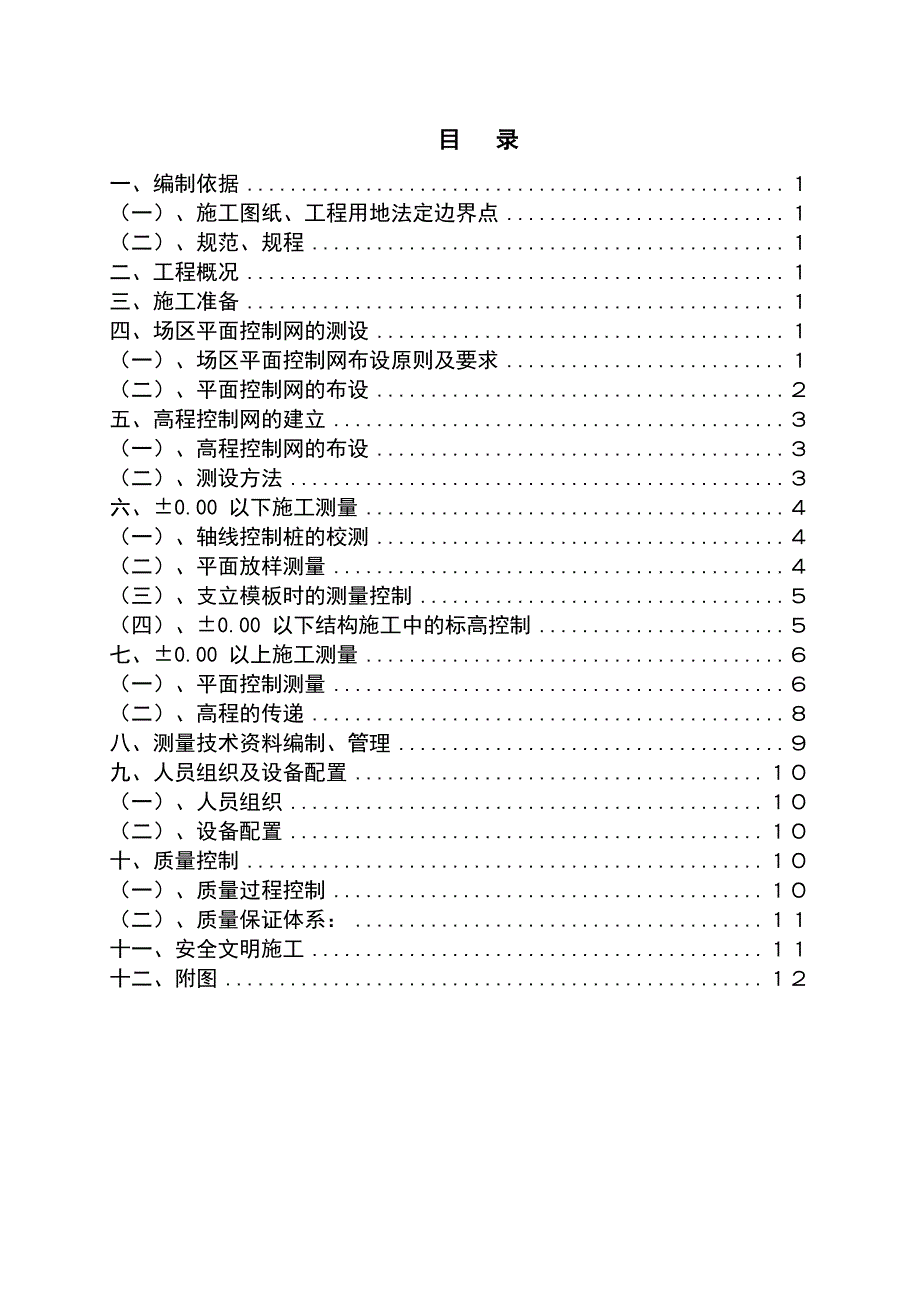

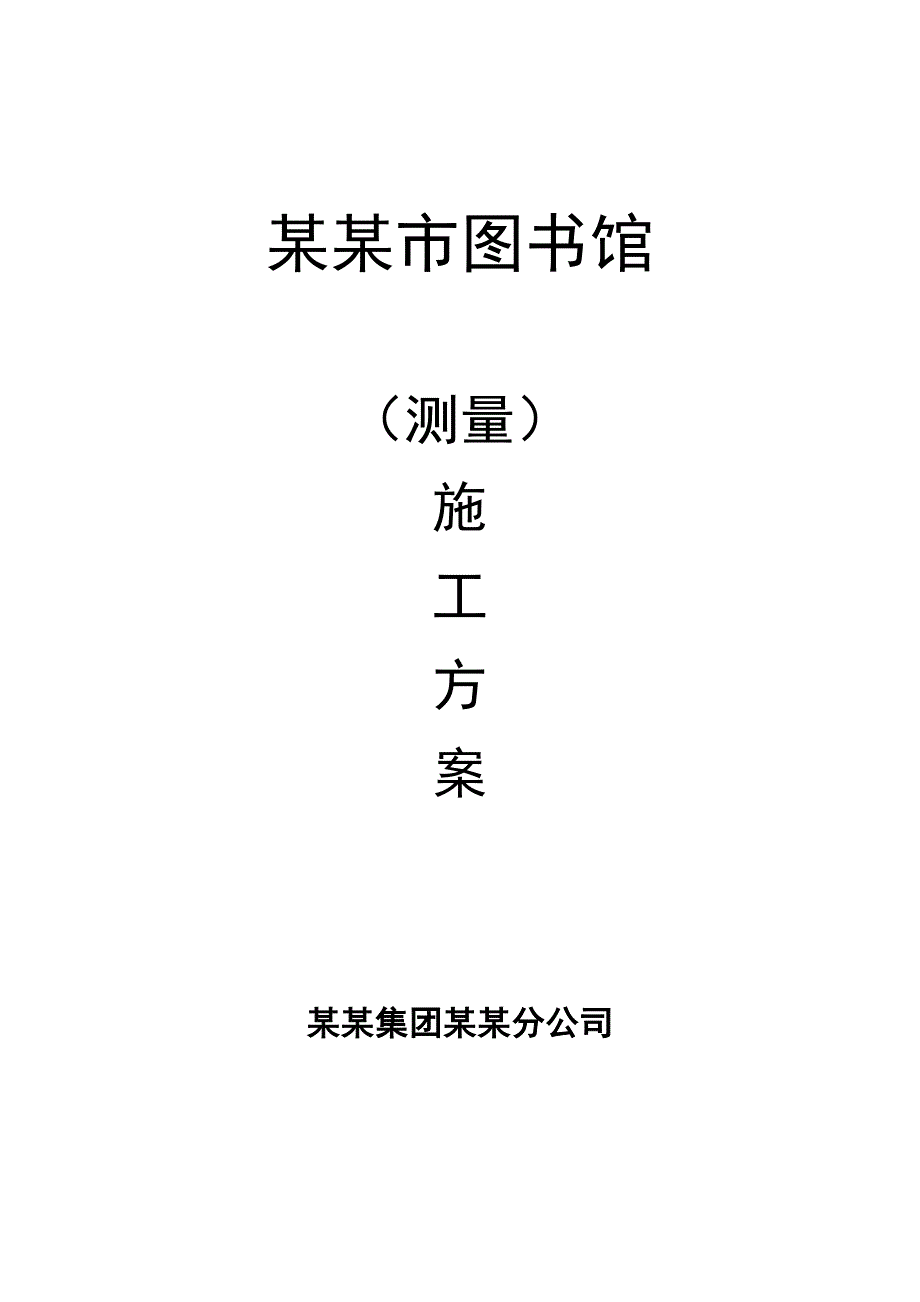

1、某某市图书馆（测量）施工方案某某集团某某分公司目 录一、编制依据（一）、施工图纸、工程用地法定边界点（二）、规范、规程二、工程概况三、施工准备四、场区平面控制网的测设（一）、场区平面控制网布设原则及要求（二）、平面控制网的布设五、高程控制网的建立（一）、高程控制网的布设（二）、测设方法六、0.00 以下施工测量（一）、轴线控制桩的校测（二）、平面放样测量（三）、支立模板时的测量控制（四）、0.00 以下结构施工中的标高控制七、0.00 以上施工测量（一）、平面控制测量（二）、高程的传递八、测量技术资料编制、管理九、人员组织及设备配置（一）、人员组织（二）、设备配置十、质量控制（一）、质量过程控
2、制（二）、质量保证体系：十一、安全文明施工十二、附图一、编制依据（一）、施工图纸、工程用地法定边界点上海同砚建筑规划设计有限公司2010年元月提供的设计图纸（结构、建筑），设计号为TYJZ090033。某某市规划局提供的建筑定位桩点。（二）、规范、规程规范：工程测量规范（GB 500262007）建筑变形测量规范（JGJ 8-2007）国家三、四等水准测量规范GB1289891规程：建筑施工测量技术规程（DB11/T4462007）工程测量资料整理规程YSJ21789本着为工程服务，按图施工与工程进度负责的工作目的，遵守先整体后局部的工作程序。严格审核测量起始依据，坚持测量作业与计算步步校核，
3、认真执行自检、互检有关部门验线的制度，制定本施工测量方案，确保圆满完成本工程的施工测量任务。二、工程概况某某市图书馆工程位于某某新城区。该工程用地面积32240平方米，建筑占地面积5173平方米，总面积20689平方米，其中地上三层14979平方米，地下一层5710平方米，合计停车位219辆。三、施工准备施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等；1、检查各专业图的平面位置、标高是否有矛盾，预留洞口是否有冲突，及时发现问题，及时向有关人员反映，及时解决。2、对所有进场的仪器设
4、备及人员进行初步调配，并对所有进场的仪器设备重新进行检定； 3、复印预定人员的上岗证书，由主任工程师进行技术交底。4、根据图纸条件及工程内部结构特征确定轴线控制网形式。四、场区平面控制网的测设（一）、场区平面控制网布设原则及要求1、平面控制应先从整体考虑，遵循“先整体、后局部，高精度控制低精度” 的原则。2、轴线控制网的布设要根据设计总平面图、基础施工平面图、首层平面图及现场条件等合理布设。3、控制点应选在通视条件良好、安全、易保护的地方。4、轴线控制桩是工程施工过程中测量放线的依据，必须进行保护。保护方法： 首先以控制桩为中心砌长宽均为0.5 米、高0.3 米的砖墩，砖墩为周围砌砖，中间填充
5、砂浆，砖墩外侧用砂浆抹平，必要时搭设钢管护栏进行围护，并用红白油漆作好测量警示标识，如示意图：（二）、平面控制网的布设根据本工程的结构形式和特点，现场建立控制坐标网和水准点。水准点由永久水准点引入，永久水准点设置在距建筑物稳定、可靠的土层内，水准点应不受基坑开挖影响，水准参照点应采取保护措施，确保水准点不被破坏（水准点的埋设和保护见后页图5-6所示），同时每次使用前应通过永久水准点来校核确定标高。当然基坑周边的控制点亦可采用在围护桩压顶上打眼下木榫的方法。1、城市坐标系统的引测由某某市测绘院进行工程用地法定边界点（定位桩）的测设，现场共测设7个点。经测量人员对建筑物定位桩的角度、距离关系进行复
6、测，精度符合规范要求。2、建筑物控制桩测设以建筑物定位桩为基准，测量人员使用RTS632H 全站仪以极坐标法测设本工程主轴线控制网。本工程主轴线控制网见下图：3、加密轴线控制网测设在土方开挖完成，进行结构施工时，以主轴线控制网为依据，进行轴线控制加密， 以满足结构施工的需要。本工程加密轴线控制网见下图： 4、AUTO CAD辅助测量1.本工程的测量定位放线采用AUTO CAD辅助测量定位放线。首先依据设计图及相关测量定位标准规范绘制轴线定位控制网。控制网分轴线定位控制外控点、内控网，以及分区域轴线控制定位内控网。所有内控网均为一定坐标体系，以便在施工时方便相互间的校核。外控点仅是基础挖土阶段地
7、下室外墙边框定位以及内控网建立的依据。2.内控网中所有的轴线控制参数均采用CAD自动计算。3.采用CAD绘出的轴线定位内控网，其控制参数，须经认真复核，并经项目技术负责人或专业技术人员审核、监理工程师批准后，方可用于定位放线。4.轴线控制网的精度等级要求：4-2-4等级测角中误差（）边长相对中误差二级121/15000五、高程控制网的建立（一）、高程控制网的布设高程控制网依据甲方提供的某某市政府东侧桥基点测设，水准基点绝对高程为6.310m.为保证工程施工的竖向精度，本工程引测3 个高程控制点组成高程控制网。高程控制点数据如下：5-1 0.0005.850点号高程（m）BM16.060BM27
8、.000BM35.050（二）、测设方法根据设计总图给定的0.00 标高的绝对高程，以测绘院已测设的高程控制点为依据，首先用DS3 水准仪对高程控制点进行联测，高程无误后采用符合路线测定0.00 标高控制点，并根据需要定期进行复测。六、0.00 以下施工测量（一）、轴线控制桩的校测1、在建筑物基础施工过程中，对轴线控制桩每月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。2、校测仪器采用测量精度2级、测距精度2mm+2ppm 的全站仪。（二）、平面放样测量1、轴线投测。平面楼层混凝土浇筑并凝固达到一定强度后，现场测量人员根据基坑边上的轴线控制桩，将J2 经纬仪架设在控制桩位上，经
9、对中、整平后，后视同一方向桩(轴线标志)，将控制轴线投测到作业面上。然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部线。控制轴线标识示例：细部线放样示例： 2、圆弧控制线放样。圆弧线放样根据纵横轴线控制线进行，首先计算圆弧弦点与纵、横轴线的间距和垂距，然后以纵横轴线为依据放样弦点，最后将弦点连成弦线组成近似圆弧。圆弧线放样示意见下图。3、当每一层平面或每一施工段测量放线完后，必须进行自检，自检合格后及时填写楼层放线记录表、施工测量放线报验表并报监理验线，验线合格后，进行下一步施工。4、验线时，允许偏差如下：6-2-4主轴线间距允许误差(mm)L30m530mL60
10、m1060mL90m1590mL20（三）、支立模板时的测量控制1、中心线及标高的测设根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上，并在露出的钢筋上抄测出楼层+500mm 或+1000mm 标高线，控制模板平面位置及高度。2、模板垂直度检测模板支立好后，利用吊线坠法校核模板的垂直度，并通过检查线坠与轴线间距离，来校核模板的位置。（四）、0.00 以下结构施工中的标高控制1、高程控制点的联测。在向基坑内引测标高时，首先联测高程控制网点。经联测确认无误后，方可向基坑内引测所需的标高。2、基坑标高基准点的引测方法：以现场高程控制点为依据，采用DS3水准仪以中丝读数法往基坑测设附合水准路线，将
11、高程引测到基坑施工面上。标高基准点用红油漆标注在基坑侧面上，并标明数据。3、施工标高点的测设。施工标高点的测设是以引测到基坑的标高基准点为依据， 采用水准仪以中丝读数法进行。施工标高点测设在墙、柱外侧立筋上，并用红油漆作好标记。标高点标记示例：4、标高抄测的精度应控制在允许范围内，如下表所示： 6-4-4高度H允许误差(mm)每层3H30m530mH60m1060mH90m1590mH20七、0.00 以上施工测量（一）、平面控制测量本工程各建筑物0.00 以上的轴线传递用激光经纬仪竖向投测法进行。1、平面控制网的布设（1）内控点布设作为该施工段的测量控制点。主控点布设见附图内控点坐标。（2）
12、埋件的埋设内控点所在首层楼板相应位置上需预先埋设铁件并与楼板钢筋焊接牢固。以后在各层施工浇筑混凝土顶板时，在垂直对应控制点位置上预留出150mm 孔洞，以便轴线向上投测。预留洞位置、大小（暂定D100mm）与预应力筋布置提前做好沟通，预应力板筋适当调整。（3）预埋件作法预埋铁件由1001008mm 厚钢板制作而成，在钢板下面焊接12 钢筋，且与底板焊接浇筑。预埋件示意图：（4）控制点的测设待预埋件埋设完毕后，将内控点所在纵横轴线分别投测到预埋铁件上，并用RTS632H 全站仪进行测角、测边校核，精度合格后作为平面控制依据。内控网的精度不低于轴线控制网的精度。内控点如下图：（5）激光接收靶激光接
13、收靶由3003005mm 厚有机玻璃制作而成，接收靶上由不同半径的同心圆及正交坐标线组成。平面内控点的布设，根据施工流水段的划分进行，每一流水段至少布设3 个点， 接收靶示意图: 2、内控点竖向投测（1）首先将TDJ2 激光经纬仪安置在首层控制点上，对中整平后，将竖直度盘置为00000，打开电源开关，仪器发射激光束，穿过楼板预留洞直射到激光接收靶上，激光经纬仪操作人员首先调整焦距使激光束聚焦成光点，然后转动仪器，激光点在接收靶上的轨迹形成圆圈，上面操作接收靶人员见光后挪动接收靶，使靶心与圆心重合，此时固定靶位，接收靶中心即控制点位置。轴线投测时，测量人员互相之间用对讲机进行联络。轴线竖向投测示
14、意图：3、轴线竖向投测的允许误差： 7-2-3项目允许误差(mm)每层3高度（H）H30m530mH60m1060mH90m15H90m204、作业层轴线、细部线放样（1）轴线控制点投测到施工层后，将经纬仪分别置于各点上，检查相邻点间夹角是否为90，然后用检定过的50m 钢尺校测每相邻两点间水平距离，检查控制点是否投测正确。控制点投测正确后依据控制点与轴线的尺寸关系放样出轴线。轴线测放完毕并自检合格后，以轴线为依据，依图纸设计尺寸放样出柱边线、洞口边线等细部线； （2）圆弧柱测量：圆弧柱中心线的控制采用CAD 图解法测量放样，在电脑上使用CAD 标注功能将圆弧控制线与横、纵轴关系尺寸数据标出，测量人员根据数据放样圆弧及圆柱控制线。（二）、高程的传递1、首先从高程控制点将高程引测到首层便于向上竖直量尺处，校核合格后作为起始标高线，弹出墨线，并用红油漆标明高程数据；本工程高程基准线布设在1 层。基准标高线标识示例： 2、标高的竖向传递，用钢尺从基准标高线竖直量取。钢尺需加拉力、尺长、温度三差改正。3、施工层抄平之前，应先校测首层传递上来的三个标高点，当较差小于3mm 时，取其平均高程引测水平线。抄平时，应尽量将水准仪安置在测点范围的中心位置。4、当每一层平面标高抄测工作完成后，必须进行自检，自检
