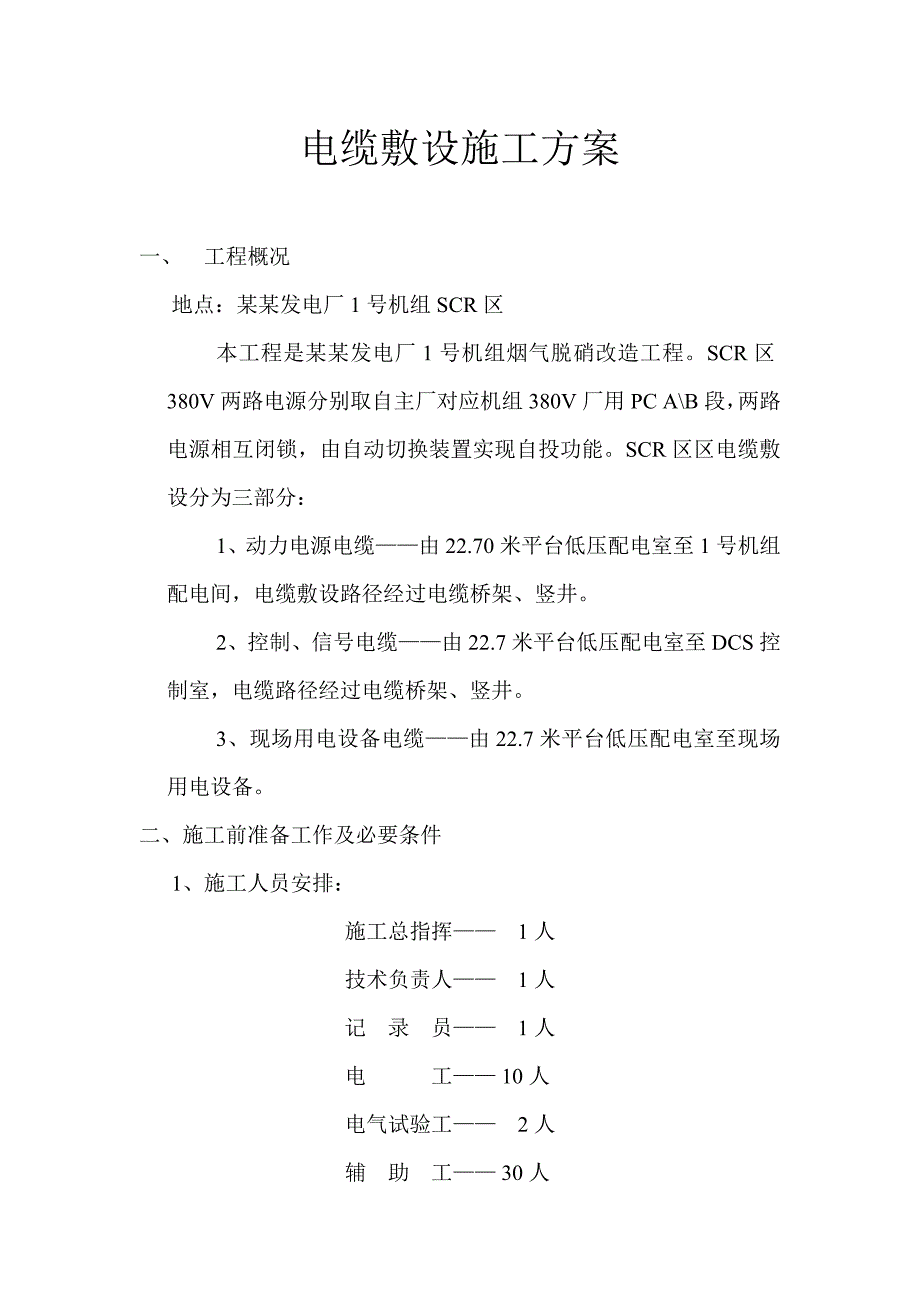

1、电缆敷设施工方案一、 工程概况地点：某某发电厂1号机组SCR区本工程是某某发电厂1号机组烟气脱硝改造工程。SCR区380V两路电源分别取自主厂对应机组380V厂用PC AB段，两路电源相互闭锁，由自动切换装置实现自投功能。SCR区区电缆敷设分为三部分：1、动力电源电缆由22.70米平台低压配电室至1号机组配电间，电缆敷设路径经过电缆桥架、竖井。2、控制、信号电缆由22.7米平台低压配电室至DCS控制室，电缆路径经过电缆桥架、竖井。3、现场用电设备电缆由22.7米平台低压配电室至现场用电设备。二、施工前准备工作及必要条件 1、施工人员安排： 施工总指挥 1人 技术负责人 1人 记 录 员 1人

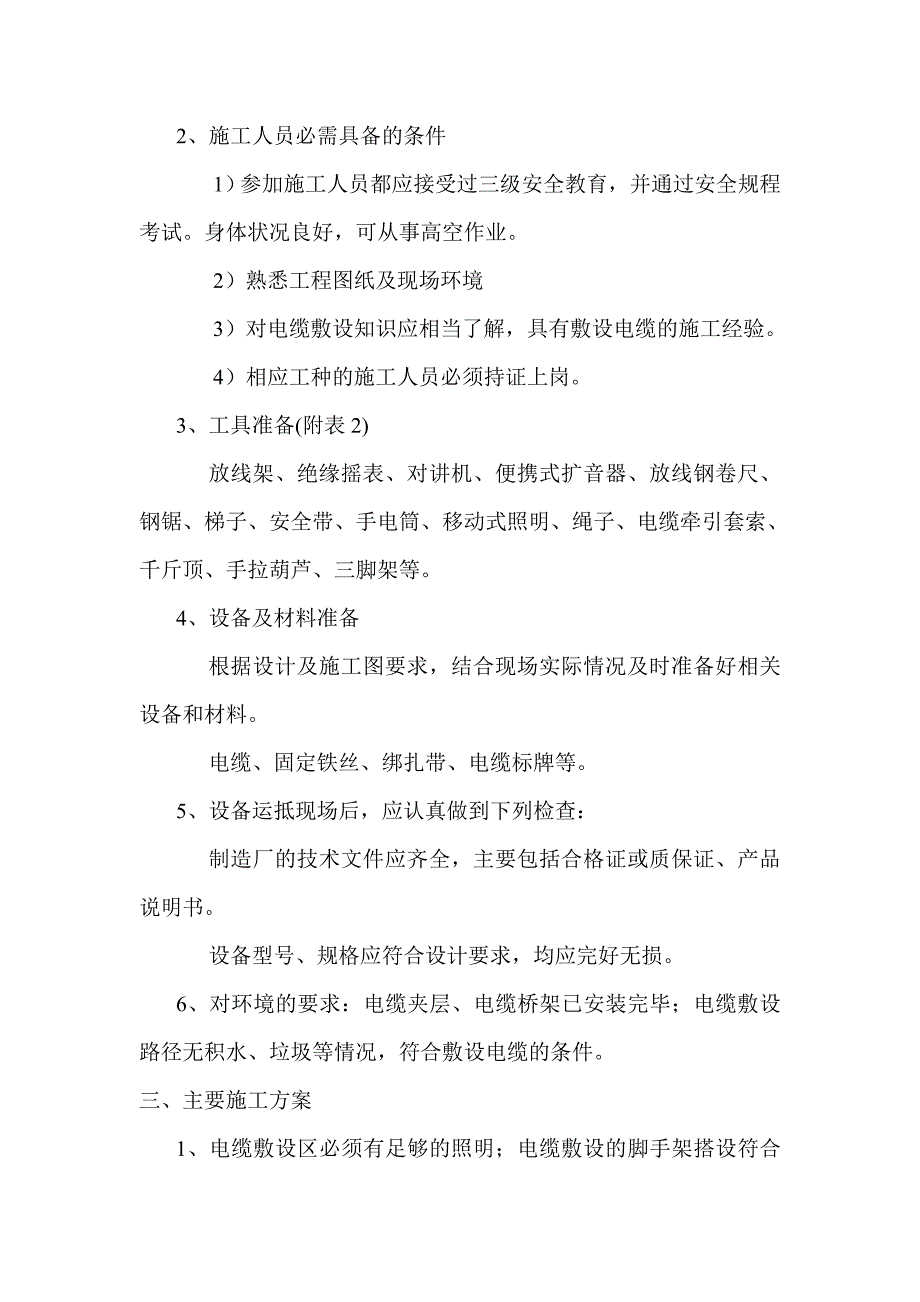

2、电 工 10人 电气试验工 2人 辅 助 工 30人2、施工人员必需具备的条件1）参加施工人员都应接受过三级安全教育，并通过安全规程考试。身体状况良好，可从事高空作业。2）熟悉工程图纸及现场环境3）对电缆敷设知识应相当了解，具有敷设电缆的施工经验。4）相应工种的施工人员必须持证上岗。3、工具准备(附表2) 放线架、绝缘摇表、对讲机、便携式扩音器、放线钢卷尺、钢锯、梯子、安全带、手电筒、移动式照明、绳子、电缆牵引套索、千斤顶、手拉葫芦、三脚架等。4、设备及材料准备 根据设计及施工图要求，结合现场实际情况及时准备好相关设备和材料。 电缆、固定铁丝、绑扎带、电缆标牌等。5、设备运抵现场后，应认真做到

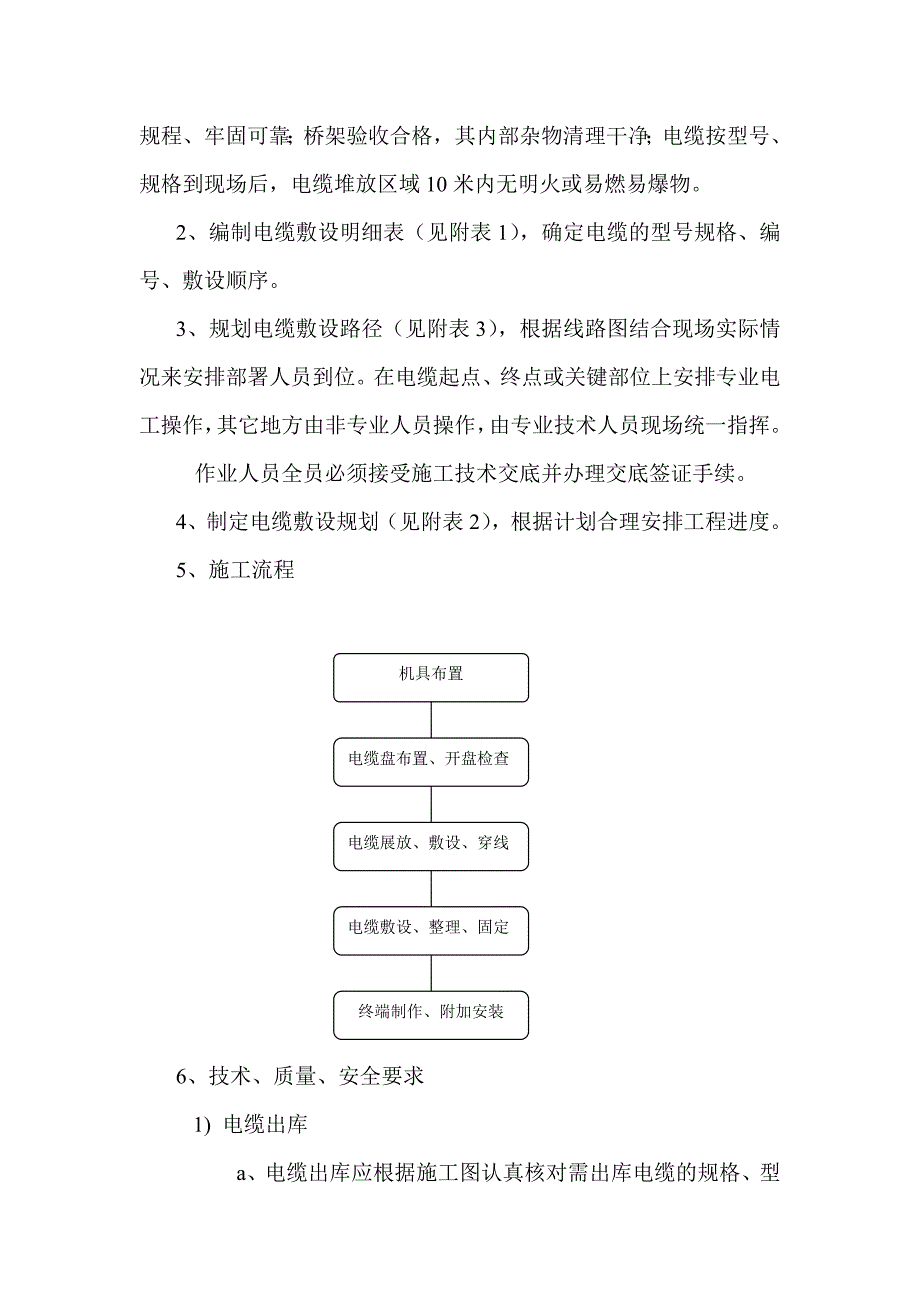

3、下列检查： 制造厂的技术文件应齐全，主要包括合格证或质保证、产品说明书。 设备型号、规格应符合设计要求，均应完好无损。6、对环境的要求：电缆夹层、电缆桥架已安装完毕；电缆敷设路径无积水、垃圾等情况，符合敷设电缆的条件。三、主要施工方案1、电缆敷设区必须有足够的照明；电缆敷设的脚手架搭设符合规程、牢固可靠；桥架验收合格，其内部杂物清理干净；电缆按型号、规格到现场后，电缆堆放区域10米内无明火或易燃易爆物。2、编制电缆敷设明细表（见附表1），确定电缆的型号规格、编号、敷设顺序。3、规划电缆敷设路径（见附表3），根据线路图结合现场实际情况来安排部署人员到位。在电缆起点、终点或关键部位上安排专业电工操
4、作，其它地方由非专业人员操作，由专业技术人员现场统一指挥。作业人员全员必须接受施工技术交底并办理交底签证手续。4、制定电缆敷设规划（见附表2），根据计划合理安排工程进度。5、施工流程 机具布置电缆盘布置、开盘检查电缆展放、敷设、穿线电缆敷设、整理、固定终端制作、附加安装6、技术、质量、安全要求1) 电缆出库a、电缆出库应根据施工图认真核对需出库电缆的规格、型号、数量是否符合设计要求，且应标示清楚。电缆盘外观完整无损，合格证等产品文件齐全。对由多根电缆缠绕在同一个盘上的电缆盘，应记录其内外层电缆的长度和缠绕次序，以利于合理安排敷设。b、电缆出库运输过程中，采用机械吊装和运输，严禁将电缆盘直接由车
5、上推下，同时电缆盘不应平放运输和贮存。短距离的运输可采用滚动电缆盘的方法。但必须顺着电缆盘上的箭头指示或缠紧方向滚动。 c、 电缆出库后应集中分类存放，尽可能存放在开始敷设电缆处的附近。盘间留有通道，存放处不得积水。 2) 电缆敷设前建筑工程应具备的条件：a、电缆沟、隧道、竖井、人孔等处的地坪及抹面工作结束。b、电缆夹层、电缆沟、桥架内的施工临时设施模板、建筑废料已清理干净。施工用道路畅通盖板齐全，电缆沟排水畅通，电缆夹层门窗安装完毕。3) 电缆敷设前电气专业应具备的条件：a、 电缆的起点及终点设备已安装完毕，位号标识准确清楚。b、 电缆敷设表编制完毕，表册中应标明每根电缆使用的电缆盘号，敷设
6、的先后次序，c、 敷设次序应是先远距离，后近距离。根据设计和电缆的实际情况，合理安排，避免浪费和接头。d技术交底和安全技术交底已做完，并存记录卡。e当电缆沿桥架敷设时，若没有人行通道应事先沿全长搭设脚手架，绑扎牢固。f 辅助材料供货到位，如电缆扎带、电缆标牌、电缆标志桩等。电缆的电气绝缘已检查，试验项目包括下列内容：测量绝缘电阻，即测量各电缆线芯对地或对金属屏蔽层和线芯间的绝缘电阻。直流耐压试验及泄露电流测量（其试验要求见GB5015091）a、 敷设电缆使用的电线滑车（滚轮），牵引设备已安装到位，电缆滑车每3米1个，以电缆不拖地为原则。大规模敷设电缆时，事先应准备好广播器材，对讲机、半导体、
7、喊话器等。b、针对敷设电缆时的具体情况，技术人员和施工负责人应编制出劳动力分布图，指明每个关键部位的负责电工及所需人数，责任到人，在技术交底时予以公布。4)、桥架内电缆敷设a安装质量要求电缆的最小弯曲半径应符合GB50168一92的规定，即：多芯控制电缆 10D聚氯乙烯绝缘电力电缆 10D聚氯乙烯绝缘电力电线多芯 15D交联聚乙烯绝缘电力电线单芯 20D注D为电缆外径。电缆的固定要求：桥架上垂直敷设每隔2m处，水平敷设的电缆首末两端及转弯、电缆接头两端处应加以固定， 交流系统的单芯电缆应使固定夹具不构成闭合磁络，且按正三角形排列，每隔1m用绑带扎牢。桥架上交流三芯电力电线不宜超过2层控制电缆不
8、宜超过三层。电缆的排列：高低压电力电缆、强电弱电控制电缆应按顺序分层配置，高压与低压增加隔板。b、敷设方法 电缆应从电缆盘上部引出，同时检查是否有套扣现象，将写好的电缆编号交专人负责贴在电缆首末端。 桥架上所有电缆全部敷设完毕，即时安装盖板，达到防护的目的。5)、敷设电缆时，达到电缆允许敷设最低温度。在敷设前24h内的平均温度，以及敷设现场的温度不应低于以下规定，但温度低于以下规定时应采取措施。缆允许敷设最低温度（摘自GB5016892）电缆类型电缆结构允许铺设最底温度（）塑料绝缘电力电缆0控制电缆聚氯乙烯绝缘聚氯乙烯护套-10附表1序号电缆型号起始设备终止设备备注1、动力电缆1.1、380V
9、低压柜动力电缆4*610BGA01GH001电压互感器3*70+1*3510BGA01GH002#1炉SCR区MCC工作电源A3*70+1*3510BGA01GH002#1炉SCR区MCC工作电源B3*410BGA02GH001#1炉SCR催化剂安装电动葫芦A3*410BGA02GH002#1炉SCR催化剂安装电动葫芦B4*410BGA02GH004#1炉SCR区通风配电箱4*610BGA02GH006#1炉SCR区照明配电箱4*610BGA02GH007#1炉SCR区照明配电箱4*1010BGA02GH009#1炉SCR区蒸汽吹灰器动力柜4*1010BGA02GH010#1炉SCR区电伴热配
10、电箱3*610BGA02GH013#1炉稀释风机A4*610BGA03GH001#1炉SCR反应器A入口烟气分析仪4*610BGA03GH002#1炉SCR反应器B入口烟气分析仪4*610BGA03GH004#1炉SCR反应器A入口烟气分析仪4*610BGA03GH005#1炉SCR反应器B入口烟气分析仪4*410BGA03GH009电动阀控制箱3*35+1*1610BGA03GH0121#炉 SCR 区检修箱A3*35+1*16GP0031#炉 SCR 区检修箱B3*610BGA03GH013#1炉稀释风机B1.2控制柜、箱动力电缆3*4AH00122.7米层MCC间通风设备T13*4AH0
11、0222.7米层MCC间通风设备T23*4AH00322.7米层控制室通风设备T33*4AH00422.7米层控制室空调T42、控制电缆2.1 380V低压柜控制电缆7*1.510BGA01GH001#1炉SCR区MCC段低压柜PT回路抽屉2*2*1.510BGA01GH001#1炉SCR区MCC段低压柜PT回路抽屉10*1.510BGA01GH002#1炉SCR区MCC段低压柜进线电源3*2*1.510BGA01GH002#1炉SCR区MCC段低压柜进线电源4*2.510BGA02GH013#1炉SCR区MCC段低压柜稀释风机A抽屉10*1.510BGA02GH013#1炉SCR区MCC段低压柜稀释风机A抽屉4*2.510BGA03GH012#1炉SCR区MCC段低压柜稀释风机B抽屉10*1.510BGA03GH012#1炉SCR区MCC段低压柜稀释风机B抽屉附表2：工具、器具明细表序号名称数量型号1放线架22绝缘摇表13对讲机64便携式扩音器35放线钢卷尺16钢锯27梯子58安全带309手电筒3010临时移动式配电箱511移动式照明1012绳子20013电缆牵引套索214千斤顶215手拉葫芦216三脚架2附表3：电缆路径图#1炉风机配电间 P13#1炉风机配电间 P922.7米层MCC配电室
