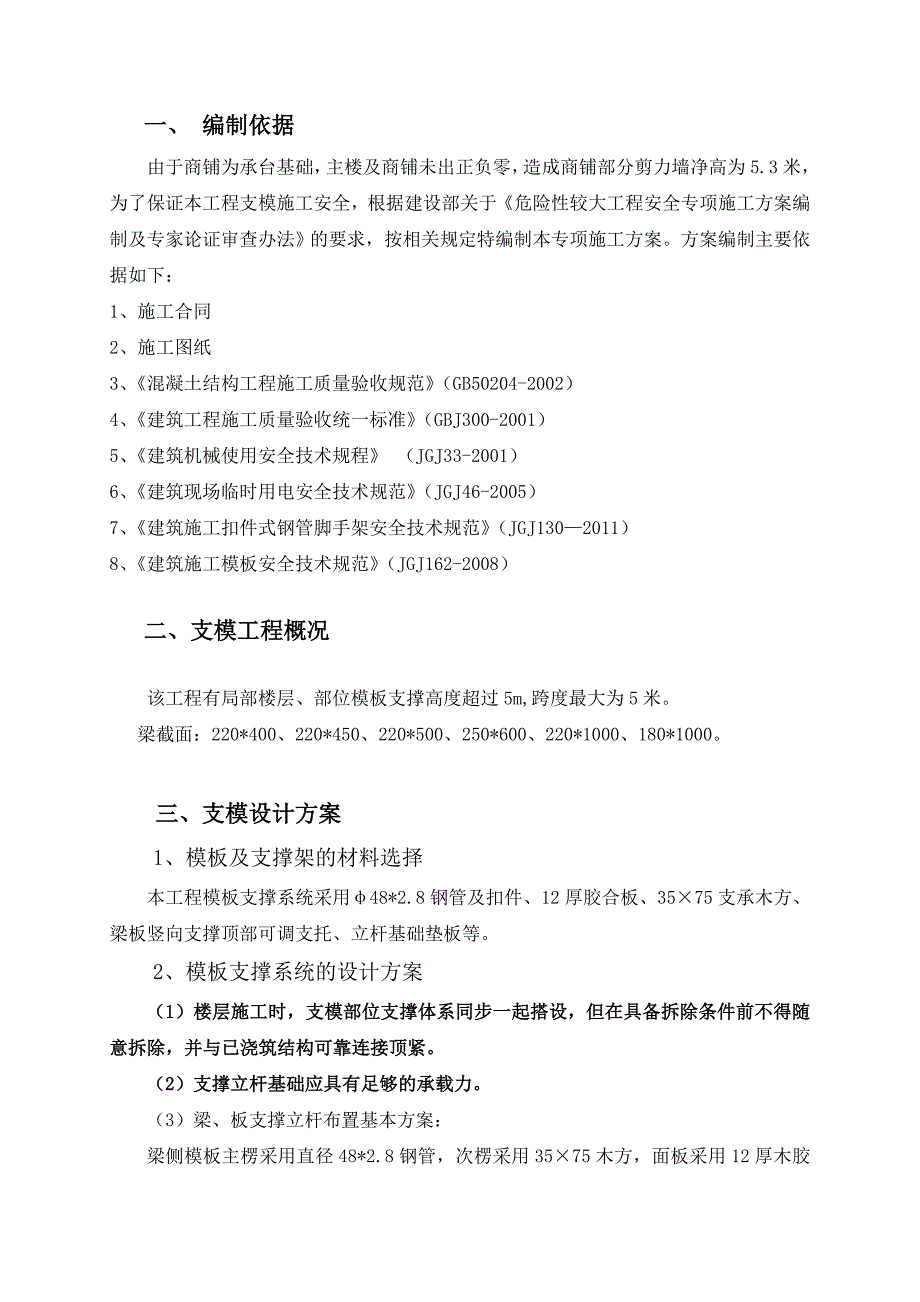

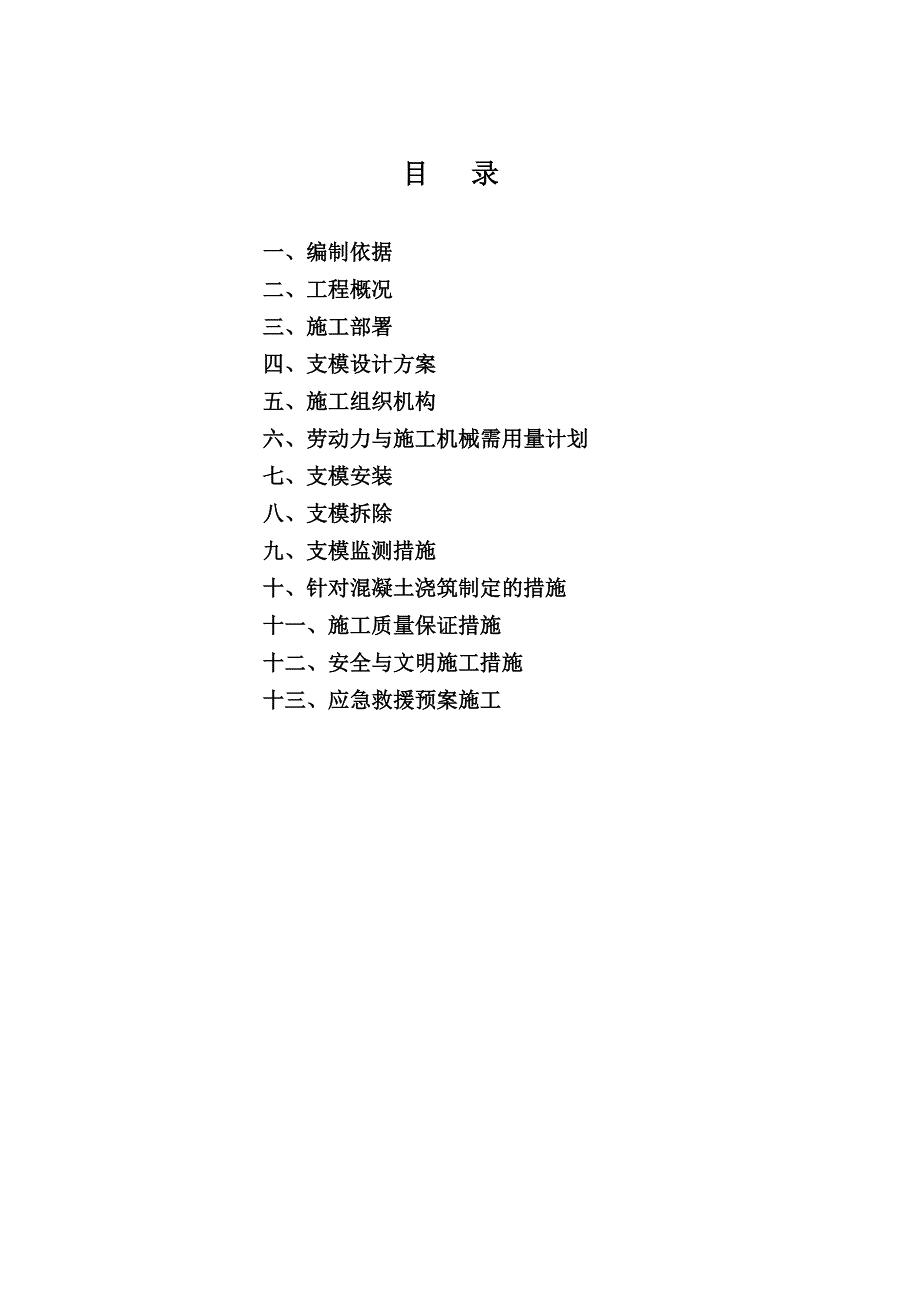

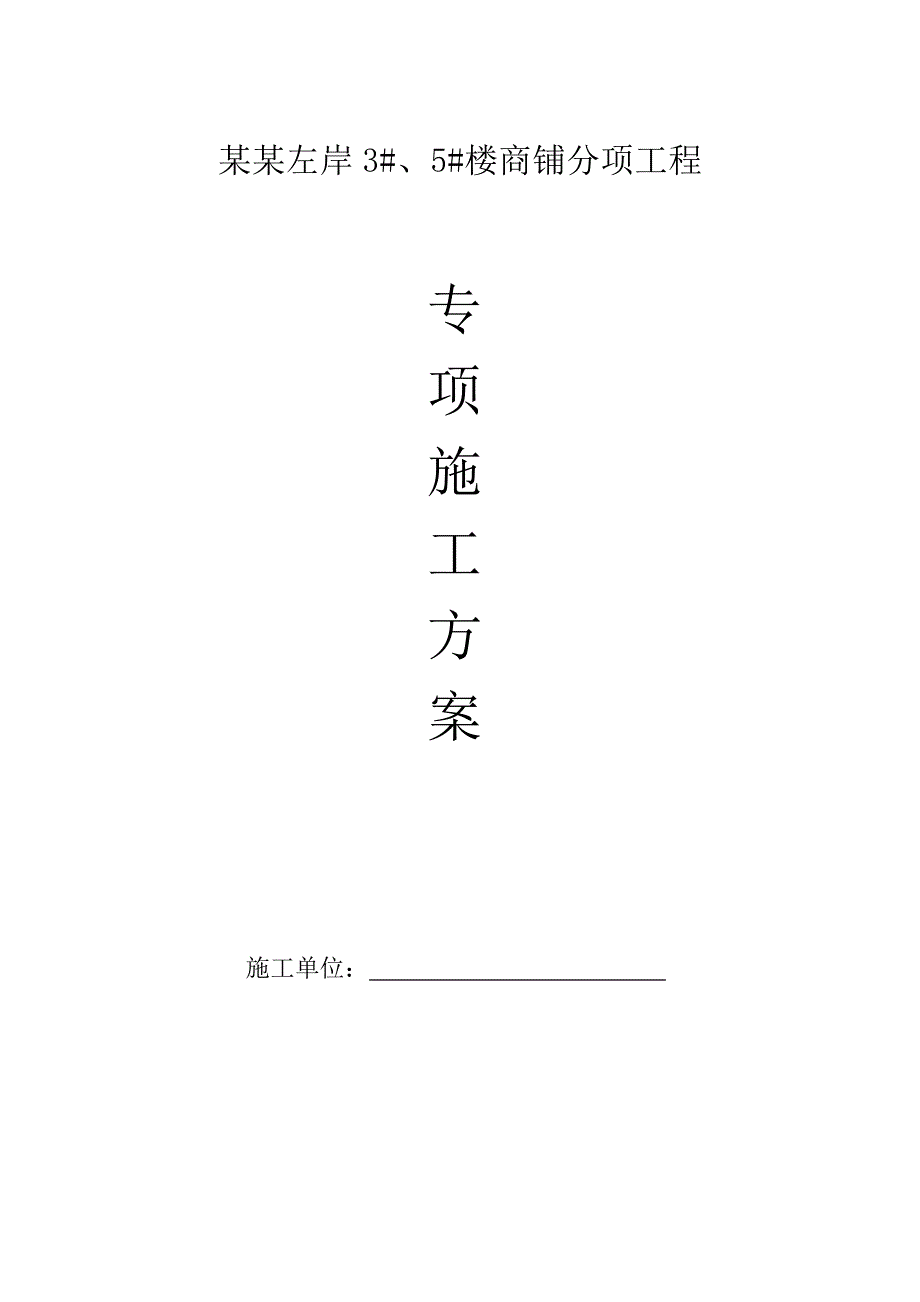

1、某某左岸3#、5#楼商铺分项工程专项施工方案施工单位： 目 录一、编制依据二、工程概况三、施工部署四、支模设计方案五、施工组织机构六、劳动力与施工机械需用量计划七、支模安装八、支模拆除九、支模监测措施十、针对混凝土浇筑制定的措施十一、施工质量保证措施十二、安全与文明施工措施十三、应急救援预案施工一、 编制依据由于商铺为承台基础，主楼及商铺未出正负零，造成商铺部分剪力墙净高为5.3米，为了保证本工程支模施工安全，根据建设部关于危险性较大工程安全专项施工方案编制及专家论证审查办法的要求，按相关规定特编制本专项施工方案。方案编制主要依据如下：1、施工合同2、施工图纸3、混凝土结构工程施工质量验收规范
2、（GB50204-2002）4、建筑工程施工质量验收统一标准（GBJ300-2001）5、建筑机械使用安全技术规程 （JGJ33-2001）6、建筑现场临时用电安全技术规范（JGJ46-2005）7、建筑施工扣件式钢管脚手架安全技术规范（JGJ1302011）8、建筑施工模板安全技术规范（JGJ162-2008）二、支模工程概况 该工程有局部楼层、部位模板支撑高度超过5m,跨度最大为5米。 梁截面：220*400、220*450、220*500、250*600、220*1000、180*1000。三、支模设计方案1、模板及支撑架的材料选择本工程模板支撑系统采用48*2.8钢管及扣件、12厚胶合
3、板、3575支承木方、梁板竖向支撑顶部可调支托、立杆基础垫板等。2、模板支撑系统的设计方案（1）楼层施工时，支模部位支撑体系同步一起搭设，但在具备拆除条件前不得随意拆除，并与已浇筑结构可靠连接顶紧。（2）支撑立杆基础应具有足够的承载力。（3）梁、板支撑立杆布置基本方案： 梁侧模板主楞采用直径48*2.8钢管，次楞采用3575木方，面板采用12厚木胶合板；梁底纵向支撑采用3575木方，小横杆采用48*2.8钢管； 梁两侧立杆距梁侧面距离均350mm,两侧立杆及梁下立杆纵向间距分别为500、1000mm； 现浇板模板支撑采用钢管扣件支撑系统3575木方支承12厚木胶合板，48*2.8钢管支承木方；
4、板下支撑立杆纵横间距1200mm。梁、板竖向支撑顶部均采用可调支托。（4）梁高大于500mm梁侧模板均设置对拉螺栓。（5）水平拉杆布置钢管支撑架水平拉杆步距为不超过1.5m，在每一步距处纵横向应各设一道水平拉杆。在立柱底距地面200mm高处，沿纵横水平方向应按纵下横上的程序设扫地杆。本工程局部层高为5米，最顶步距两水平拉杆中间加设一道水平拉杆。可调支托底部的立杆顶端沿纵横向设置一道水平拉杆。（6）剪刀撑设置本工程高支模剪刀撑设置方案为：立杆支撑四周设竖向连续式剪刀撑，中部纵横每隔10m设竖向连续式剪刀撑，每梁下增加的立杆设竖向连续式剪刀撑。 （7）模板支撑立杆基础处理建筑物基础结构施工结束后，
5、分层夯实回填土，模板支撑立杆下垫50mm厚方木。（垫层顶标高应符合设计要求），要求立杆基础承载力特征值100KPa。四、 施工部署1、总体安排（1）建筑物基础结构施工结束后，分层夯实回填土。（2）所有混凝土框架柱先浇筑至图纸设计标高-1.65米，模板支撑扫地杆与已浇混凝土柱抱牢、顶紧。2、技术准备在施工前进行图纸会审及完善施工组织设计方案这两项工作，并组织施工人员认真学习施工图纸、会审记录、施工方案和施工规范等技术文件，做好三级安全技术交底工作，避免安全事故。3、做好各种物资的准备工作。部门职务姓名项目经理部项目经理 技术组技术负责人技术员质检组专职质检员安全组专职安全员材料组材料员 五、施工
6、组织机构施工现场成立施工项目部，采用项目法组织施工，项目经理是施工第一责任人。六、劳动力与施工机械需用量计划1、劳动力计划序号工 种数量（人）备注1木工30模板加工、支设2测量人员5测量3杂工5搬运 2、施工机械需用量计划序号机具名称单位数量用途1木工圆锯5KW台3模板制作2木工手提电锯8KW台10模板制作3木工平刨6KW台5模板制作七、 支模安装1、施工顺序放出轴线及梁位置线，定好水平控制标高梁板顶架安装在可调顶托上铺设梁底主次龙骨梁底模及侧模安装在可调顶托上铺设板底主次龙骨楼板模板安装梁板钢筋绑扎铺设梁板混凝土浇筑混凝土保养，达到规范要求的拆模强度拆模申请经监理审批，同意拆模拆除梁、板模板
7、，清理模板拆除水平拉杆、剪刀撑及立杆2、支撑架搭设支撑搭设前，工程技术负责人应按本施工方案要求向施工管理人员及工人班组进行详细安全技术交底，并签字确认。对钢管、配件进行检查和验收，严禁使用不合格的钢管及配件。对工作面进行清理干净，不得有杂物。根据立杆平面布置图要求放线定位，先弹出钢管立杆位置线，垫板、底座安放位置要准确，搭设时可采用逐排和通层搭设的方法，并应随搭随设扫地杆水平纵横加固杆。立杆底座，在砼面垫150mm150mm12mm模板。水平杆与立杆扣接牢固，纵横扫地杆离地面高度不大于200mm。立杆支撑四周设竖向连续式剪刀撑，竖向连续式剪刀撑的顶部、中部及底部各设一道水平剪刀撑。脚手架立杆的
8、垂直度控制，立杆的全部绝对偏差50mm，在脚手架高度段H内，立杆偏差的相对值小于H/600。水平杆及剪刀撑的接长应采用两个扣件搭接，搭接长度不少于500，水平杆的搭接应交错布置，两根相邻水平杆的接头不宜设在同步同跨内，不同步或不同跨两个相邻接头在水平方向的错开距离大于500mm，各接头中心至近主节点的距离不宜大于跨段的1/3。立杆上的对接扣件布置：两根相邻立杆的接头设置在同步内，并在相邻立杆补加一根立杆，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。立杆、可调托座应根据支撑高度设置，并不超出200 mm。立杆、水平杆及剪刀撑
9、的布置应严格按要求布置。模板承重架应与已浇注的砼墙或柱作顶紧及拉结节点，增强整体稳定性。模板支架搭设完成后，必须先自检，再通知公司相关主管部门检查合格后，经过监理、质监站验收通过后，方可投入使用。3、模板安装梁底、梁侧模采用12mm胶合板，梁底平板模铺设在纵向木方支撑上，纵向支撑搁置在横向钢管上。楼板模采用12mm胶合板，3575木方支承胶合板，48*2.8钢管支承木方。（1）梁模板的安装1)先在柱上弹出轴线、梁位置线和水平控制标高线，按设计标高调整扣件式脚手架可调顶托的标高，将其调至预定的高度，然后在可调顶托的托板上安放木方。固定木方后在其上安装梁底龙骨。龙骨安装完成后，用胶合板安装梁底模板
10、，并拉线找平。对跨度不小于4 m的现浇钢筋混凝土梁、板，其模板应按设计要求起拱；当设计无具体要求时，起拱高度宜为跨度的1L/10003L/1000。主、次梁交接时，先主梁起拱，后次梁起拱。梁底模安装后，再安装侧模、压脚板及斜撑。2)为了防止梁身不平直、梁底不平及下挠、梁侧模爆模、局部模板嵌入柱梁间，拆除困难的现象，可采取如下措施：a、支模应遵守侧模包底模的原则，梁模与柱模连接处，下料尺寸一般应略为缩短。b、梁侧模必须有压脚板、斜撑，拉线通直将梁侧模钉固。c、砼浇筑前，模板应充分用水浇透。砼浇筑时，不得采用使支撑系统产生偏心荷载的砼浇筑顺序，泵送砼时，应随浇随捣随平整，砼不得堆积在泵送管路出口处
11、。（2）楼面模板的安装首先通线，然后调整可调顶托的标高，将其调到预定的高度，在可调顶托托板上架设主龙骨，主龙骨固定后架设横楞，然后在横楞上安装胶合板模板。铺胶合板时，可从四周铺起，在中间收口。4、满堂支撑架搭设及使用要求因本工程支撑架局部高度超5m，搭设及拆除过程必须管理人员全程监控，操作人员必须是熟练木工工种。架子搭设严格按照技术交底及方案进行。支撑体系搭设完毕必须经验收并确定搭设合格后方可进行下一道工序。搭设应严格按尺寸要求搭设，立杆和水平杆接头均应错开在不同的框格层中设置；确保立杆的垂直偏差和横杆的水平偏差小于建筑施工扣件式钢管脚手架安全技术规范（JGJ1302011）的规定；斜杆、剪刀
12、撑应尽量与立杆连接，节点构造符合规范规定；确保每个扣件的拧紧扭力矩都控制在4065N.M。支撑架搭设完毕、遇有超过六级大风与大雨过后或停用超过一个月，必须组织检查及验收。浇筑混凝土时从梁板中部向四周扩展的方式浇筑；严格控制施工荷载不超过设计荷载，支顶模和混凝土浇筑过程中派专人对施工荷载进行监控；在确保安全的前提下，浇筑开始后派专业架子工检查支架及支撑情况，发现有下沉、松动和变形情况，及时解决。5、支撑架搭设的技术要求、允许偏差与检查方法如下表：序号项目技术要求允许偏差（mm）检查方法 与工具1基 础表面坚实平整观察2立杆垂直度5吊线检查3 间距步距20钢尺检查纵距50横距204纵向水平杆高差一
13、根杆两端20水平尺检查同跨内纵向水平杆高差105主节点处各扣件中心点相互距离a150mm钢尺检查6同步立杆上两个相隔对接扣件的高差a500mm钢尺检查7立杆上对接扣件至主节点的距离a跨长/3钢尺检查8扣件螺栓拧紧扭距4065N.M扭力扳手9剪刀撑斜杆与地面倾角4560角尺6、验收支模安装完毕后，施工项目部自检验收合格后，通知公司质量安全部、总工室等相关部门进行验收，并报监理单位、质监站进行验收，验收合格后才能邦扎钢筋、浇筑混凝土。八、支模的拆除1、支顶、模板的拆除拆除顺序：梁下顶托梁底木方梁底模板板上顶托板底钢管木方板底模板纵横水平拉杆剪刀撑支撑立柱下托座垫木。支撑系统的水平纵横杆、剪力撑等不
14、得随意拆除。拆除每层支撑及模板前，应将该层同条件养护的混凝土试件送实验室检测，当试块达到规范要求的拆模强度后，并呈报监理公司经监理工程师同意办理书面手续并确认不再需要时，方可拆除。规范要求的砼拆摸强度要求一览表结构类型结构跨度设计强度标准值百分率（）梁、拱、壳8m758m100板2m502m、8m758m100侧模拆除时的混凝土应能保证其表面及棱角不受损伤。拆除5m高度以上梁、柱、墙模板时，应搭设脚手架或操作平台，设防护栏杆。拆除时逐块拆卸，不得成片松动、撬落或拉倒。拆除平台、楼板的底模时，应设临时支撑，防止大片模板坠落。拆立柱时，操作人员应站在待拆范围以外安全地区拉拆，防止模板突然全部掉落伤人。严禁站在悬臂
