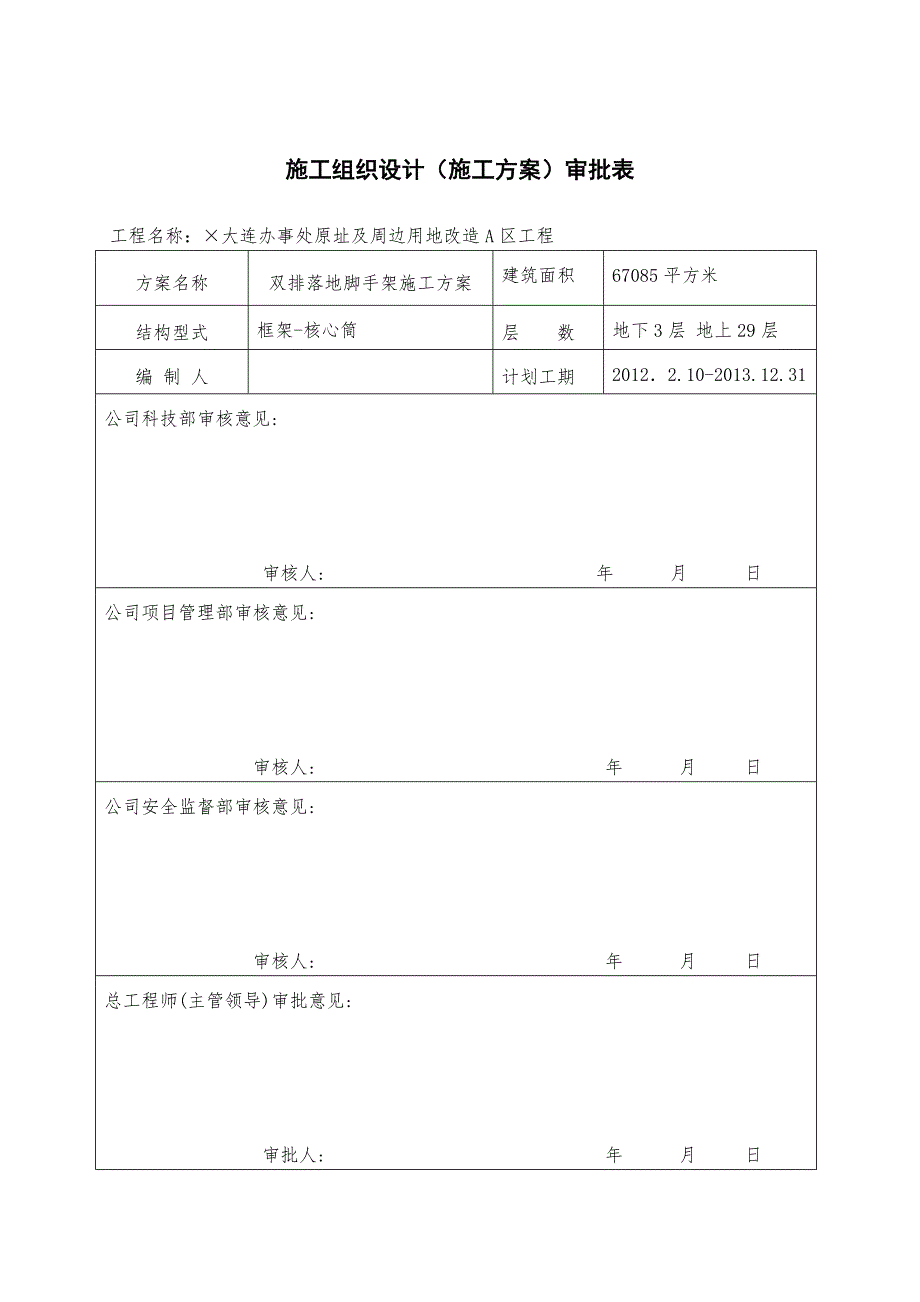

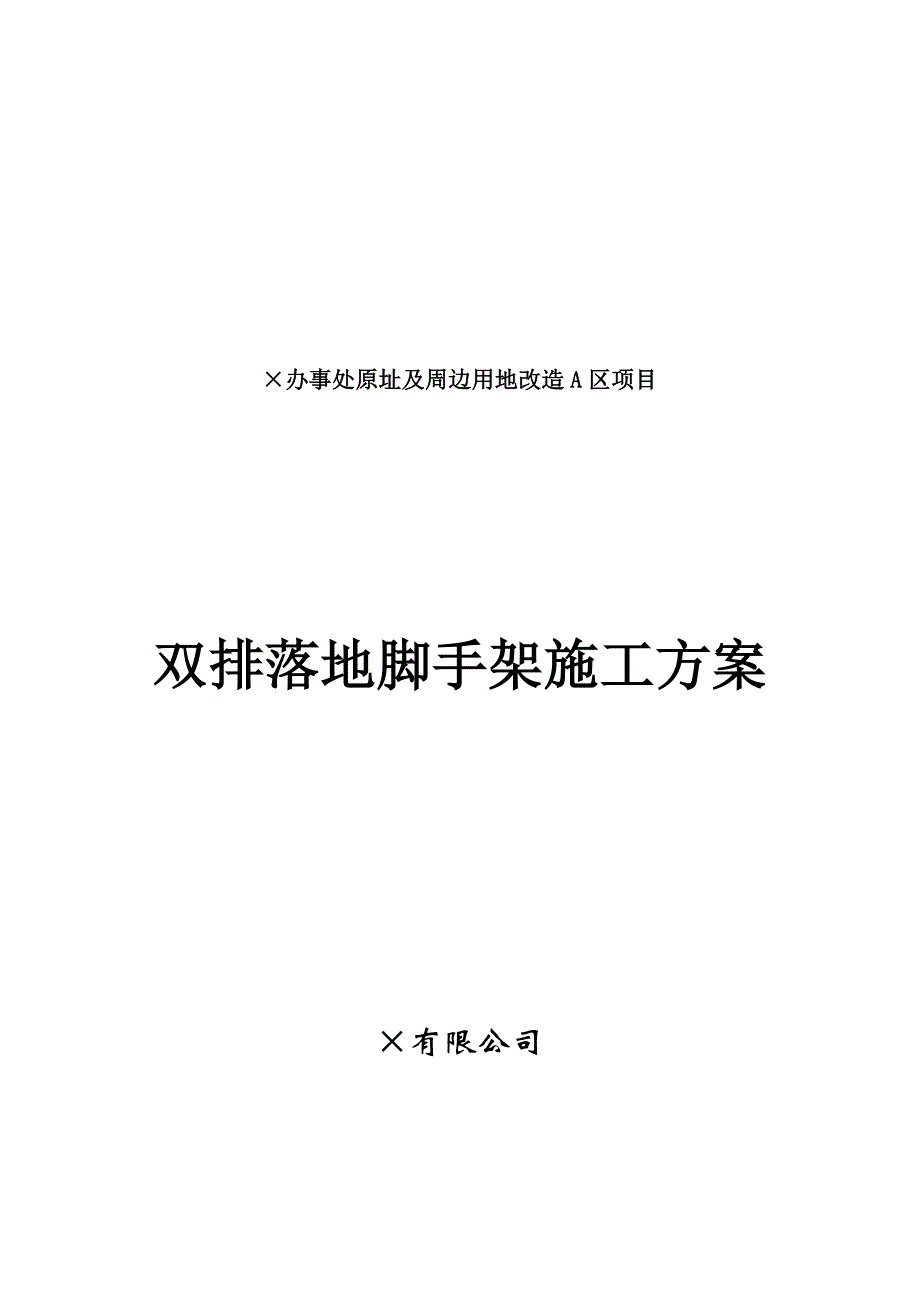

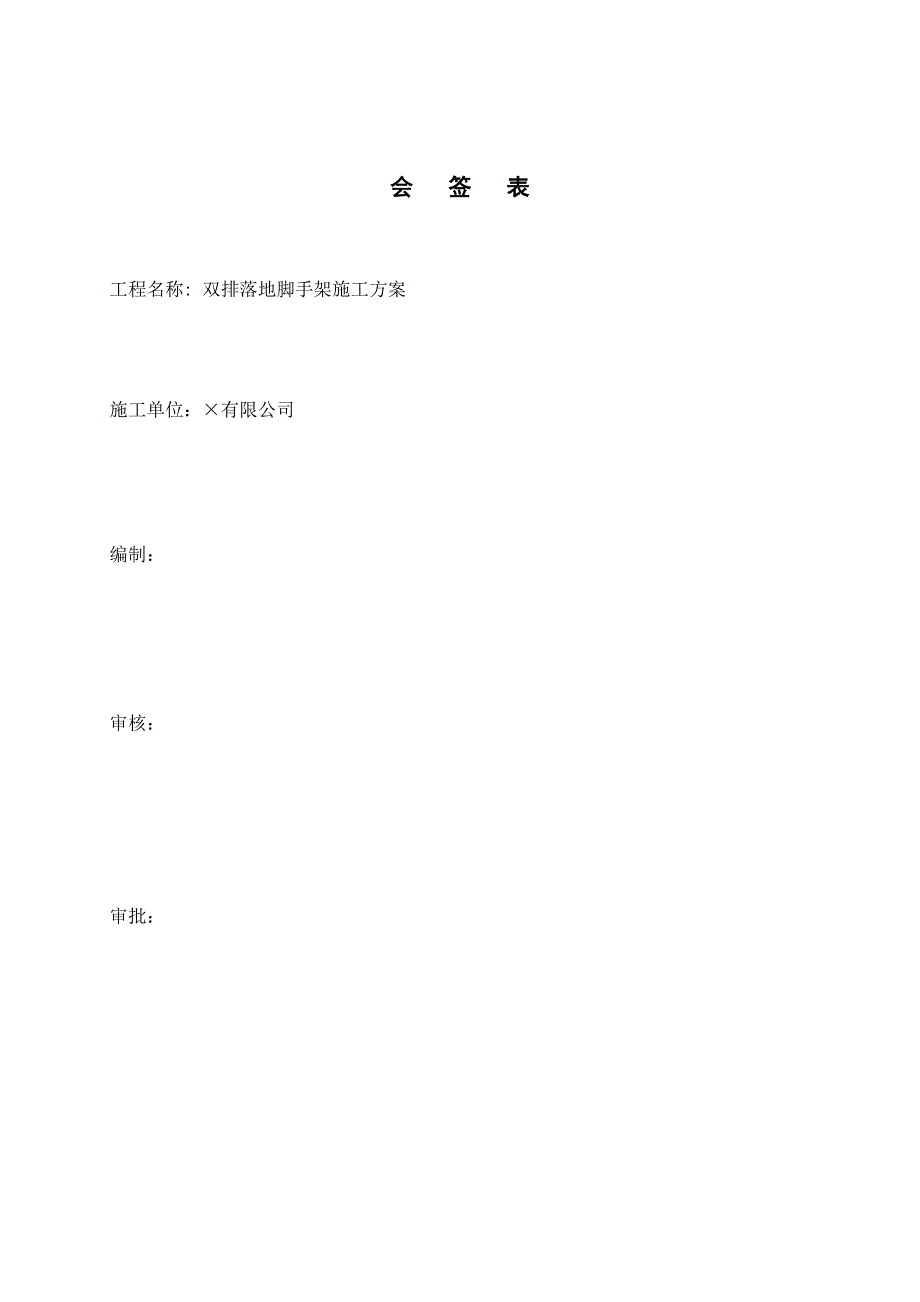

1、办事处原址及周边用地改造A区项目双排落地脚手架施工方案有限公司会 签 表工程名称: 双排落地脚手架施工方案施工单位：有限公司编制： 审核： 审批： 施工组织设计（施工方案）审批表 工程名称：大连办事处原址及周边用地改造A区工程方案名称双排落地脚手架施工方案建筑面积67085平方米结构型式框架-核心筒层 数地下3层 地上29层编 制 人计划工期20122.10-2013.12.31公司科技部审核意见: 审核人: 年 月 日公司项目管理部审核意见:审核人: 年 月 日公司安全监督部审核意见:审核人: 年 月 日总工程师(主管领导)审批意见:审批人: 年 月 日施工组织设计（施工方案）审批表工程名称
2、大连办事处原址及周边用地改造A区工程结构类型框架-核心筒建设单位置业有限公司监理单位北京方圆工程监理有限公司设计单位方建筑设计有限公司勘察单位大连市勘察测绘研究院有限公司施工单位有限公司 计划工期2012.2.10-2013.12.31编制时间编制人监理单位审批意见: 审批人:年 月 日建设单位审批意见: 审批人:年 月 日目 录会 签 表2施工组织设计（施工方案）审批表3施工组织设计（施工方案）审批表4一、工程概况6二、编制依据6三、施工准备61、材料准备62、作业准备73、脚手架搭设劳动力准备7四、脚手架的搭设施工工艺71、脚手架搭设的工艺流程72、对脚手架地基的要求73、对构架材料的技术
3、要求74、双排落地脚手架的形式、构造要求8五、安全保证措施131、安全管理132、施工、使用安全注意事项14、变形观测15、应急预案15六、脚手架的检查与验收151、需定阶段检验的项目：152、在使用中需定期检查的项目：15七、脚手架拆除注意事项16八、脚手架计算书17钢管落地脚手架计算书17混凝土楼盖影响分析计算书26脚手架搭设工艺流程图32一、 工程概况大连办事处原址及周边用地改造A区工程位于大连市沙河口区高尔基路南侧与中山路交汇处（原连办事处），本工程为29层的一栋矩形塔楼，其中裙房为3层, 地上29层（45425m2），地下3层（21660m2）。工程总建筑面积为67085m2。建筑高
4、度126.20；标准层层高4.20。根据工程实际情况，裙房及地下室施工时采用双排落地脚手架，以上部采用爬升式脚手架。采用扣件式钢管脚手架，按架高为比外檐高2m考虑。架体形式：内立杆距建筑物外皮300；内外两排立杆间的距离采用1.05mm，立杆纵距1.5米，横杆步距1.5m，连墙件按横向间距4.5米，竖向间距4.5米布置。二、编制依据建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）建筑结构荷载规范（GB50009-2006）混凝土结构设计规范（GB50010-2002）钢结构设计规范（GB50017-2003）建筑施工高处作业安全技术规范（JGJ8091）建筑施工手册施工图纸本工程
5、施工组织设计三、施工准备1、材料准备（1）脚手架采用483.5钢管，其材质应为Q235钢，且使用前进行防锈处理。（2）扣件、底座及其附件（T型螺栓、螺母、垫圈）必须与483.5钢管配套，表面应进行防锈处理，检查合格方可使用。（3）采用厚50mm，宽250-300mm的木脚手板，脚手板不得有开裂、腐朽问题。（4）1.56米2000目的密目网。2、作业准备（1）主管工长向架子工和使用人员进行技术交底。（2）材料部门脚手架钢管，扣件，脚手板等材料进行检查验收，不合格产品不得使用。（3）应清除搭设场地杂物，平整搭设场地。（4）提前对地基、基础进行处理，合格后进行放线。3、脚手架搭设劳动力准备 劳动力安
6、排计划 （单位：人）工种人数工 作 内 容架子工40搭设脚手架普工20倒运钢管、材料、清理木工5配合脚手架搭设电焊工4配合脚手架搭设指挥2现场指挥、联系机修工2机械设备维修、维护四、脚手架的搭设施工工艺1、脚手架搭设的工艺流程（见文后附页“脚手架搭设工艺流程图”）2、对脚手架地基的要求落地脚手架立杆的地基与基础必须坚实，具有足够承载能力，本工程地下室部分落在基础放大脚上，裙房部分落在地下室顶板上。立杆下安放底座，下设跳板。地下室顶板板厚，钢筋三级钢间距，梁最大间距，立杆传递荷截18.17kN，经计算，板承载力满足要求，不需进行加固。计算见后。3、对构架材料的技术要求1、搭设脚手架的钢管应采用现
7、行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3092中规定的3号普通钢管，其质量符合现行国家标准碳素结构钢GB/T700中Q235A钢的规定，每根钢管的最大质量不应大于25kg。新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范的有关规定，必须涂有防锈漆。旧钢管表面锈蚀深度、和钢管的弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范的有关规定。锈
8、蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、扣件为可锻铸造扣件，其材质应符合建设部钢管脚手扣件标准GB15831的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧扭力矩达65Nm时不得破坏。旧扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。3、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。4、脚手板、
9、脚手片采用符合有关要求。脚手板的厚度不宜小于50mm，宽度不宜小于200mm，且不得有超过允许范围的变形和缺陷。5、安全网采用密目式安全网，网目应满足2000目/100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证。6、连墙件材料采用钢管，其材质应符合现行国家标准碳素钢结构GB 700-88中Q235-A钢的要求。7、水平加固杆、封口杆、扫地杆、剪刀撑及脚手架转角处的连接杆等宜采用483.5mm焊接钢管，其材质在保证可焊性的条件下应符合现行国
10、家标准碳素结构钢GB/T700中Q235A钢的规定。4、双排落地脚手架的形式、构造要求根据规范要求，考虑现场具体情况，本工程架体作如下严格规定：内立杆距建筑物外皮300mm；内外两排立杆间的距离采用1050mm，纵向水平杆设置在立杆内侧。脚手架搭设参数如下【钢管落地脚手架】脚手架排数双排脚手架纵、横向水平杆布置方式横向水平杆在上搭设高度(m)18.7钢管类型483.5立杆纵距(m)1.5立杆横距(m)1.05立杆步距(m)1.5连墙件布置方式三步三跨挡脚板2步1设脚手板1步1设连墙件连接方式扣件连接（双扣件）地区辽宁大连市基本风压(kN/m2)0.57安全网全封闭（1）立杆：本工程的架高为18
11、.7m，立杆纵距为1.50m，横距为1.05m，步距1.5m。开始搭设立杆时，每隔6跨设置一根抛撑，至连墙件稳定后，根据情况拆除。立杆上的对接扣件应交错布置,两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向上错开的距离不宜小于500mm,各接头中心至节点的距离不宜大于步距的1/3。立杆与大横杆必须用直角扣件扣紧（大横杆对立杆起约束作用，对确保立杆承载能力的关系很大），不得隔步设置或遗漏。立杆的垂直偏差不得大于架高的1/300，并同时控制其绝对偏差值：不大于75。内外立杆均高出屋面2米。脚手架必须设置纵、横向扫地杆，纵向扫地杆采用直角扣件固定在距底座上皮不大于200m
12、m处的立杆上，横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。（2）纵向水平杆：步距统一采用1.50m，纵向水平杆设置在立杆内侧,其长度不宜小于3跨。纵向水平杆接长:采用对接扣件连接时,对接扣件应交错布置,两根相邻纵向水平杆的接头不宜设置在同步或同跨内,不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不宜大于纵距的1/3（见下图）。;当采用搭接方式连接时,搭接长度不应小于1m,应等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆的距离不应小于100mm。在脚手架的同一步中,纵向水平杆应四周交圈,用直角扣件与内外角部立杆固定。同一排
13、大横杆的水平偏差不大于该片脚手架总长度的1/250，且不大于50。相邻步距的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受力情况。（3）小横杆：主节点处必须设置一根横向水平杆,用直角扣件扣紧且严禁拆除。主节点处两个直角扣件的中心距离不应大于150mm。横向水平杆两端采用直角扣件固定在纵向水平杆上方。在相邻立杆之间根据需要加设1根或2根，在任何情况下，均不得拆除作为基本构架结构杆件的小横杆，伸出立杆平面的部分统一设为100mm。（4）连墙件：横向间距4.5米，竖向间距4.5米布置布置，连墙件应设置在框架或楼板附近具有较好抗水平力作用的结构部位。柱模板拆除后每层框架柱部位做一道拉结杆抱柱拉结架体；采用“双杆窗口夹固式”，即一对上下或左右相邻的小横杆通过门窗洞口，在洞口墙体两侧用适长的钢管塞以垫木固定；在每层结构外侧边梁上预埋16的圆钢与连墙杆焊接，焊缝150mm，以此对架体形成拉结。 （5）护栏和挡脚板：在铺脚手板的操作层上必须设2道护栏和挡脚板。上栏杆高度
