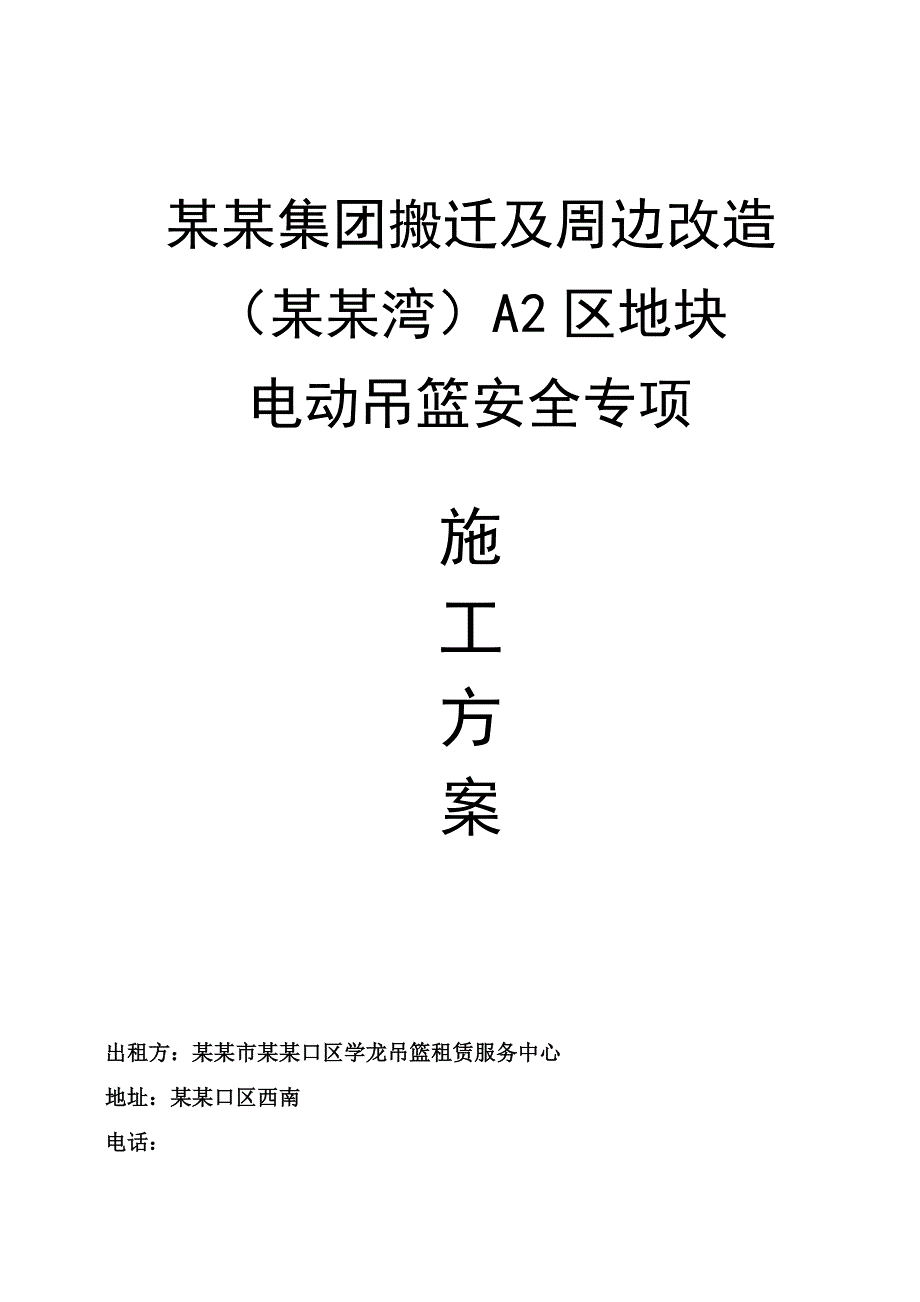

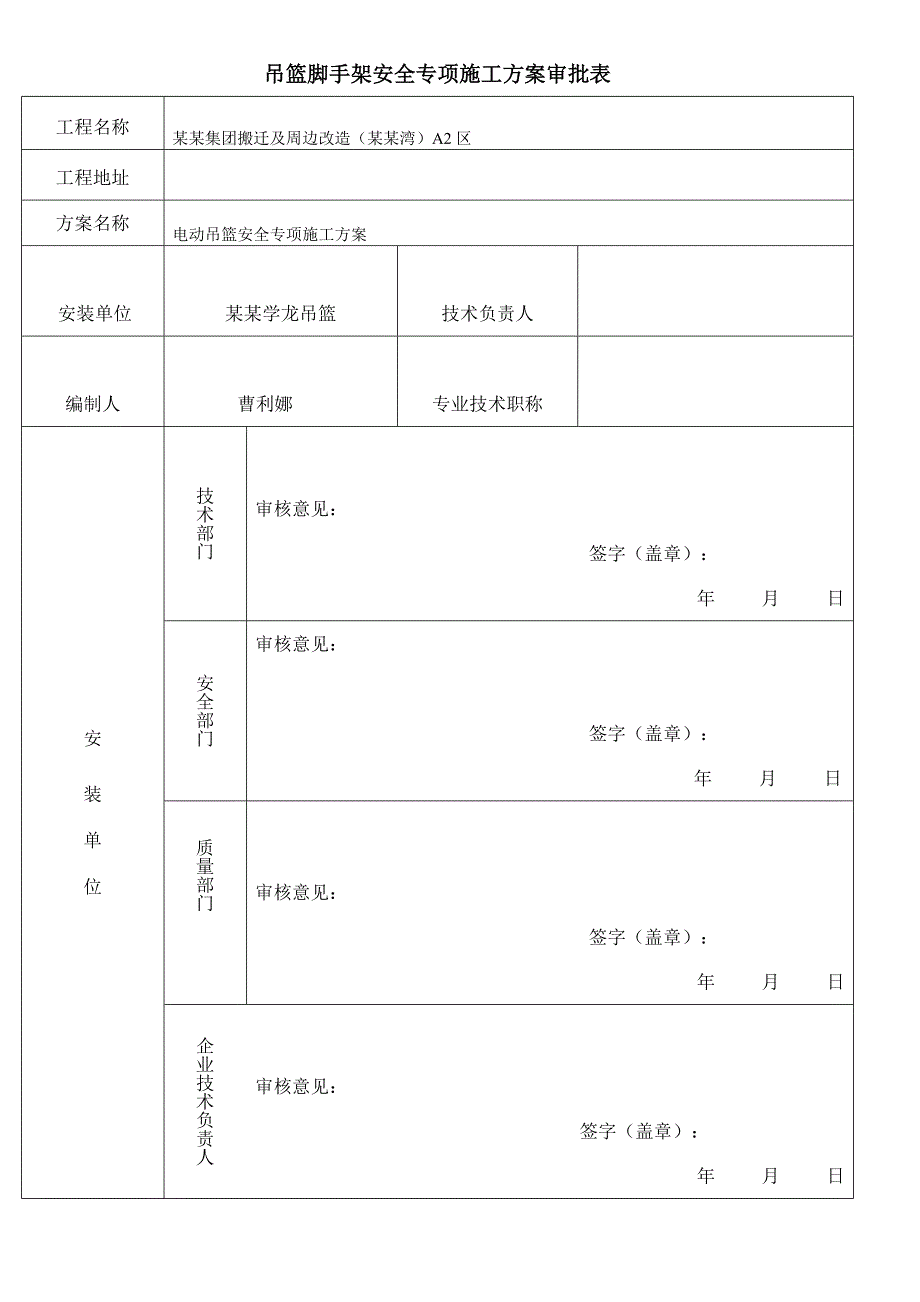

1、某某集团搬迁及周边改造（某某湾）A2区地块电动吊篮安全专项施工方案出租方：某某市某某口区学龙吊篮租赁服务中心地址：某某口区西南电话：吊篮脚手架安全专项施工方案审批表工程名称某某集团搬迁及周边改造（某某湾）A2区工程地址方案名称电动吊篮安全专项施工方案 安装单位某某学龙吊篮技术负责人编制人 曹利娜专业技术职称安 装 单 位技术部门审核意见： 签字（盖章）：年 月 日安全部门审核意见： 签字（盖章）：年 月 日 质量部门审核意见： 签字（盖章）：年 月 日企业技术负责人审核意见： 签字（盖章）： 年 月 日工程名称某某集团搬迁及周边改造（某某湾）A2区地块方案名称电动吊篮安全专项施工方案施工单位某

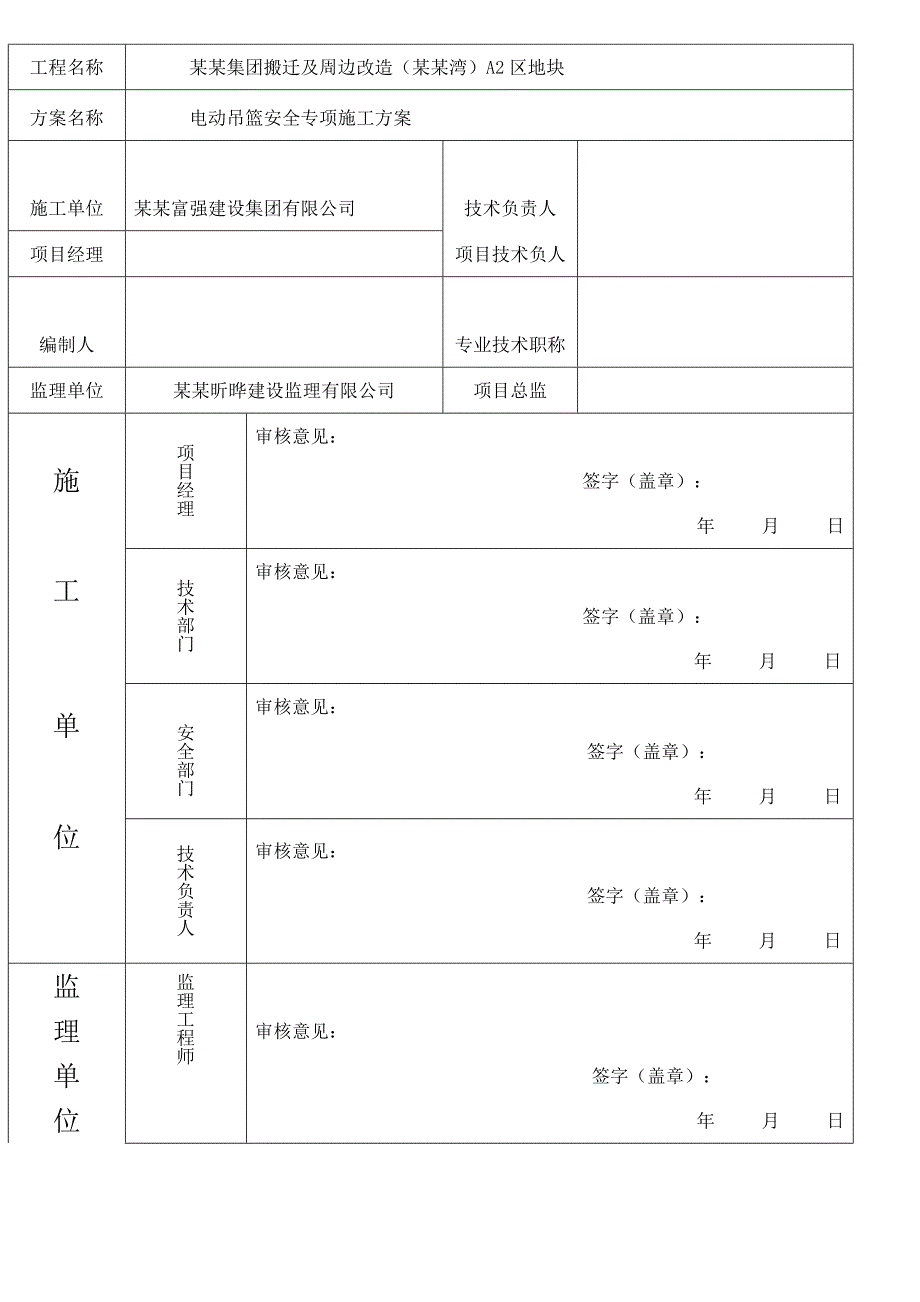

2、某富强建设集团有限公司技术负责人项目经理项目技术负人编制人专业技术职称监理单位某某昕晔建设监理有限公司项目总监施项目经理审核意见： 签字（盖章）：年 月 日 工技术部门审核意见： 签字（盖章）：年 月 日 单 位 安全部门审核意见： 签字（盖章）：年 月 日技术负责人审核意见： 签字（盖章）：年 月 日监理单位 监理工程师审核意见： 签字（盖章）：年 月 日 工程名称：某某集团搬迁及周边改造（某某湾）A2区地块施工地址：建设单位：某某新悦置业有限公司监理单位：某某昕晔建设监理有限公司施工单位：某某富强建设集团有限公司安装单位：某某市某某口区学龙吊篮租赁服务中心 目 录 施工方案审核表一、编制依
3、据 4 二、工程概况 4三、高处作业吊篮简介 4四、吊篮布置 5五、施工准备 6六、安装程序 7七、安装竣工验收 8八、吊篮拆卸 9九、安全措施 9十、环保措施 10十一吊篮稳定性验算 10十二、 吊篮使用过程中的安全巡检 11十三、 吊篮紧急情况下的应用预案.13十四、 触电事故应急准备与响应预案.14十五、 高处坠落事故应急救援预案.15 一、编制依据 1.建筑施工安全检查标准（JGJ59-2011） 2.建筑施工高处作业安全技术规范（JGJ80-91） 3.建筑机械使用安全技术规程（JGJ33-2011） 4.建筑施工工具式脚手架安全技术规范（JGJ202-2010） 5.高处作业吊篮（
4、GB1955-2003） 6.起重机械用钢丝绳检验和报废实用规范（GB/T5972-2006） 7.施工现场临时用电安全技术规范（JGJ46-2005）二工程概况 某某集团搬迁及周边改造（某某湾）A2区地块1#13#楼高约100米，由于外墙脚手架拆除，真石漆施工需要安装电动吊篮，根据现场实际情况需要实用1-6米长电动吊篮50套。由于屋面可以承重，吊篮可以安装。但是该项目屋面女儿墙四周为坡屋面，挑梁无法外探到指定位置，吊篮无法正常上下移动。所以钢丝绳要借助于屋檐四周造型把钢丝绳支撑起来（此方法会对屋檐四周造型有所损伤，造型需要成品保护）达到吊篮上下移动的距离。三、高处作业吊篮简介1、吊篮型号ZL
5、P800，主要技术性能参数如下：项 目技术数据备 注额定载重500kg包括作业人员在内的施工活荷载悬吊平台(长宽高)最大组合长度6m宽度0.69m前栏高1.1m/后栏高0.8m额定升降速度9.3m/min提升机型 号 YPE1500S-4功 率3kW每台吊篮两台电机各1.5kW电 压三相380V、50HZ三相五线制配电制动力矩30.43Nm安全锁型号 SAL-800每个吊篮两只安全锁允许冲击力20 kN锁绳角度 3-8悬吊平台与水平面的倾斜角度悬挂装置前梁额定伸出量1.5m最大伸出量不大于1.7m悬挂支架调节高度1.1m1.6m调节间距20cm镀锌钢丝绳425Fi+PP-8.3破断拉力51.8
6、kN质量平衡配重1000kg悬挂机构300kg不含配重整 机（除配重屋檐）400kg含最长平台6m金属构件及电器主电源电缆线32.5+21.5YZ-5三相五线制电缆2、吊篮结构原理简介如下：吊篮整机主要由六部分组成，悬挂机构、悬吊平台、提升装置、安全装置、电气系统。悬挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。钢结构架由钢结构件通过螺栓或销子连接而成。每套悬挂钢结构架的前梁分别悬垂两根钢丝绳，一根为提升机用工作钢丝绳，一根为安全锁用钢丝绳。钢丝绳系吊篮专用镀锌钢丝绳，强度高，耐锈蚀性能好。型号为425Fi+PP-8.3，破断拉力不小于51.8kN。钢丝绳使用过程中，按起重机械
7、用钢丝绳检验和报废实用规范GB5972的有关规定，对钢丝绳的磨损、锈蚀、短丝、异常变形等进行检验，达到报废标准即更新钢丝绳悬吊平台：由片式组焊件通过螺栓连接成框型钢结构装置，用以承载作业人员及施工器材。提升装置：每个悬吊平台两端各装有一台提升机。提升机采用电磁制动电机和离心限速装置及手动滑降装置。电磁制动装置在电路故障或断电时，产生制动力矩使平台制动悬吊。离心限速装置能保证平台下滑速度不大于1.5倍额定提升速度。手动滑降装置在电气故障或停电以及紧急情况下操纵吊篮平台下降，具体方法是：用置于提升机手柄内的拨杆插入电磁制动器（电机风罩内）拨叉的孔内，向上抬起拨杆，打开制动器，可使工作平台匀速下滑。
8、安全装置：包括安全锁及安全钢丝绳。安全锁属于防倾斜型，每个平台两端各装有一把及和安全钢丝绳，当工作钢丝绳断裂或平台一端倾坠时，能自动锁住安全钢丝绳防止平台下降。电气系统包括电缆、限位器、漏电保护器及其它控制开关。四、布置方法1、吊篮平面布置拟定的吊篮沿建筑物周边布置完全布置的情况详见附图二。实际安装时，吊篮的具体安装位置、平台长度以及吊篮数量和时间先后等，需结合下述因素因地制宜：第一、施工作业面及施工工艺需要；第二、施工单位根据材料组织、劳动力安排和施工进度情况作出的具体要求；第三、吊篮安装的可操作性。2、吊篮悬吊平台内侧与建筑物的间隙为1545cm，在挑板位置间隙应适当小一些，以尽可能满足完
9、成墙面的施工需要。在采光井、空调板及其它挑板位置，若已装吊篮不能完全满足作业面要求，则可通过吊篮移位达到作业面要求。五、施工准备1、人员组织。吊篮施工管理组织架构如网络所示：总负责人 祁金路吊篮管理员郑学军技术内业 冯国立安全员 郑何芳吊篮班班长费喜增维护人员 赵贵龙安装人员 陈云山各级人员的职能明确如下：总负责人负责吊篮施工全过程的总体策划、组织、协调和监督。技术内业负责施工方案的编制、报审等技术工作，解决施工中技术问题。吊篮管理员负责吊篮现场安装拆卸和维护保养作业的施工管理。负责控制吊篮安装过程的质量以符合规定要求，同时按“谁施工谁负责”的原则保证安全生产。另外，现场管理员负责与项目部进行
10、沟通和协调，以满足施工需要和项目部的要求。安全员负责对吊篮施工过程的质量和安全进行监督管理和安全检查。吊篮班班长负责组织安装人员按施工方案进行吊篮安装拆卸，严格执行操作规程，保证工作质量和生产安全。吊篮维护人员负责进行吊篮使用中的检查巡视和日常维修保养排除故障。2、材料组织（1）按照项目部要求，按时组织吊篮材料入场。（2）安装前，工人班组对吊篮各个零部件进行检查，避免使用不合格者。3、吊篮安装安全技术交底。吊篮管理人员向工人班组进行交底，交底内容包括吊篮安装技术及质量要求和吊篮安装安全注意事项。六、安装程序1、安装流程转运材料组装悬挂机构钢结构件压放配重块安装并垂放镀锌钢丝绳组装平台安装提升机
11、安全锁安装电器系统自检并确认部件安装正确完整试运行提升机运行正常验收合格，交付使用2、吊篮悬挂系统的安装将悬挂机构零部件转运到屋面上。拼装悬挂系统的三节臂杆（前臂、中臂和后臂），连接部位装好销轴及开口销，拧紧连接螺栓。调整前臂伸出女儿墙的长度a，在保证吊篮运行与建筑物所需空隙的前提下，满足悬吊平台靠近建筑物的一侧与墙的间隙为1545cm。后支架臂杆前端前支点ba女儿墙F悬吊平台平衡配重G注：a、b、F、G的关系详第十节。使拼装后的悬挂臂杆前支点和后支点之间的距离b为臂杆悬挑长度a的两倍以上。压放平衡配重的要求，每个支架平衡重重量500kg，每台1000kg。在屋顶构架部位吊篮悬挂系统的锚固方法。用（直径8.3）钢丝绳穿入后支点处臂杆螺栓孔，将臂杆与构造梁缠绕数圈并固定在一起，调节钢丝绳预受力绷紧，用三个10mm绳夹固定，绳夹间距10-12cm，钢丝绳自由端长12cm以上。安装提升钢丝绳和安全钢丝绳。分别将提升钢丝绳和安全钢丝绳绕过绳轮后安装三个钢丝绳夹，绳夹间距12-14cm，
