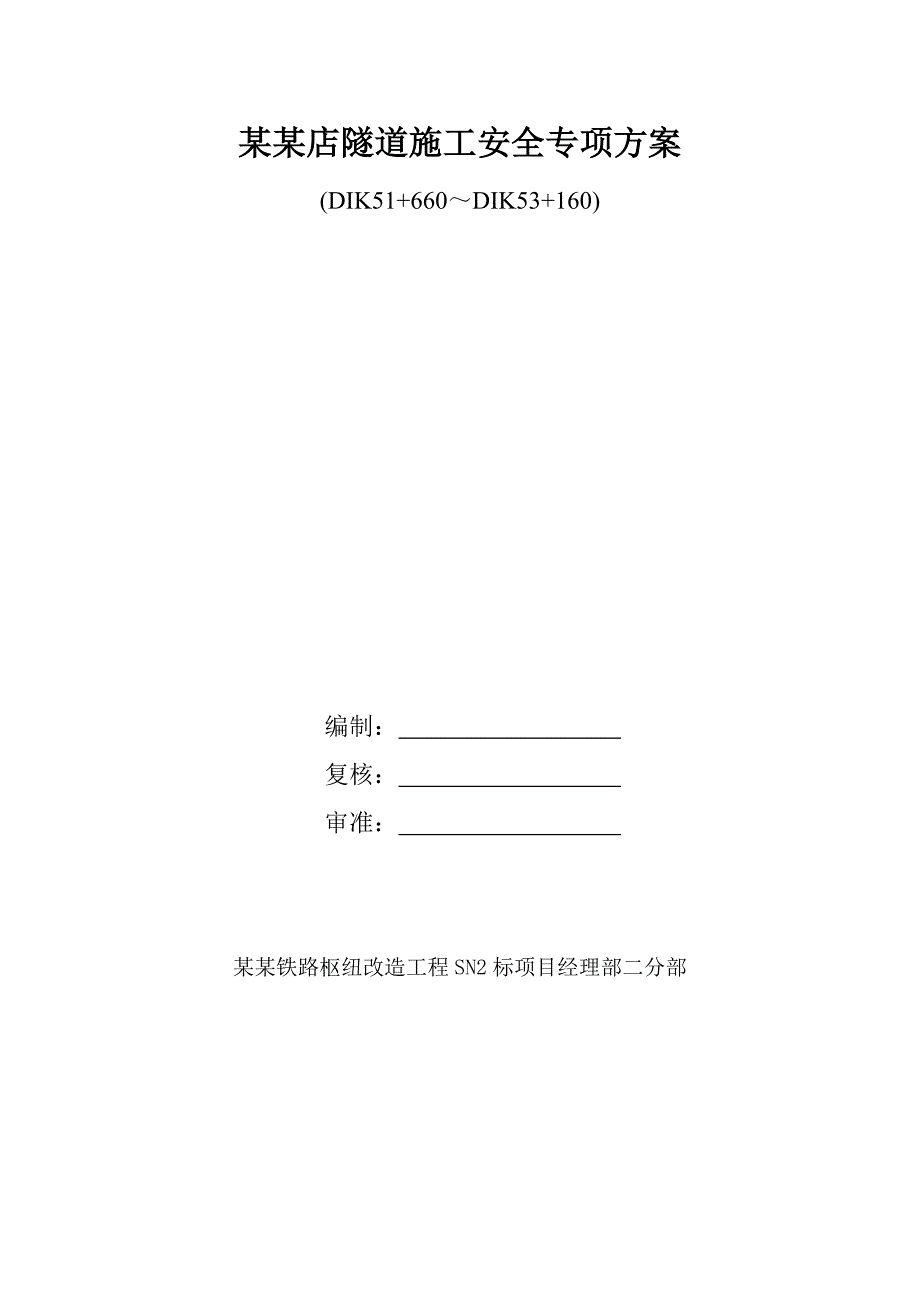

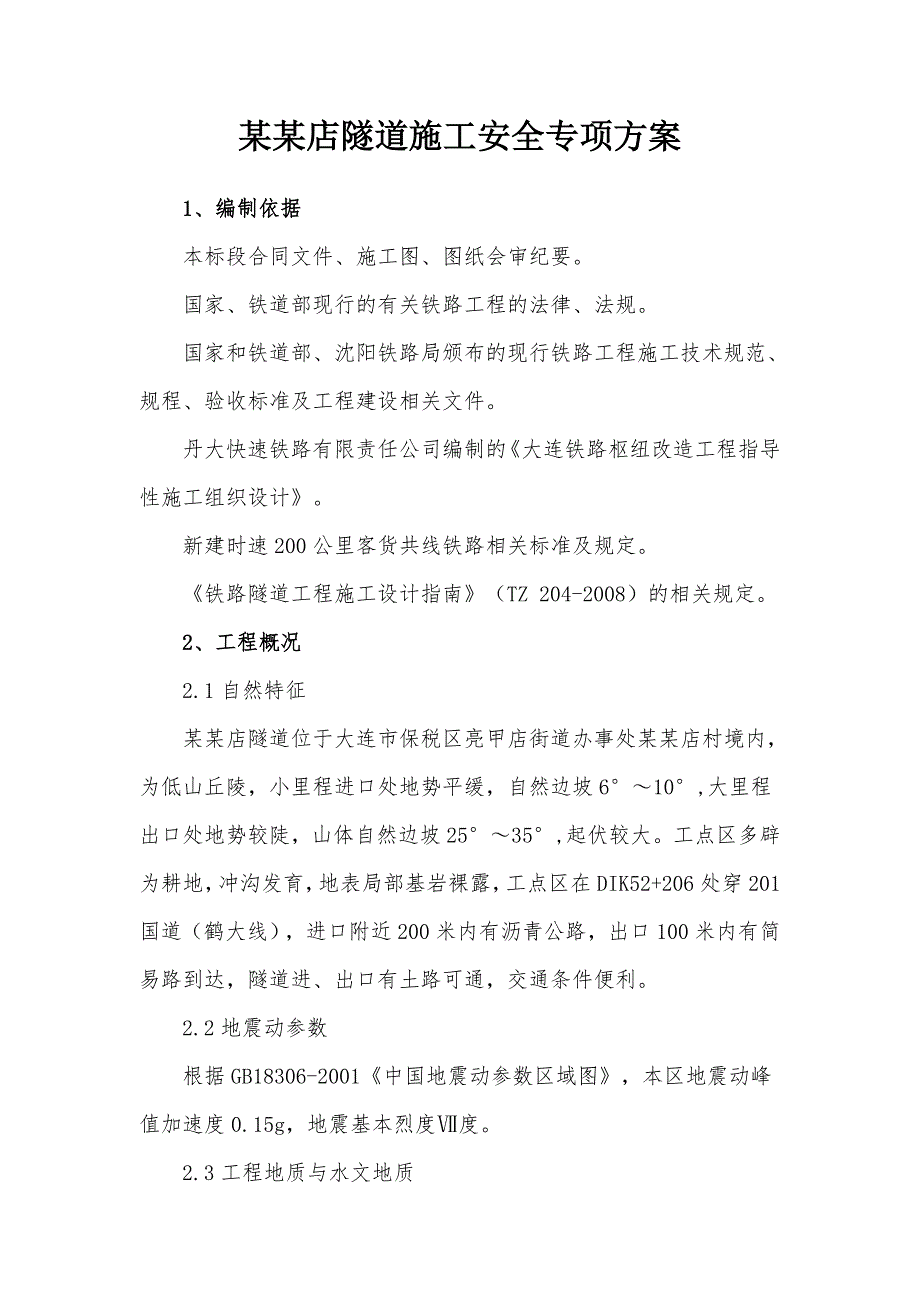

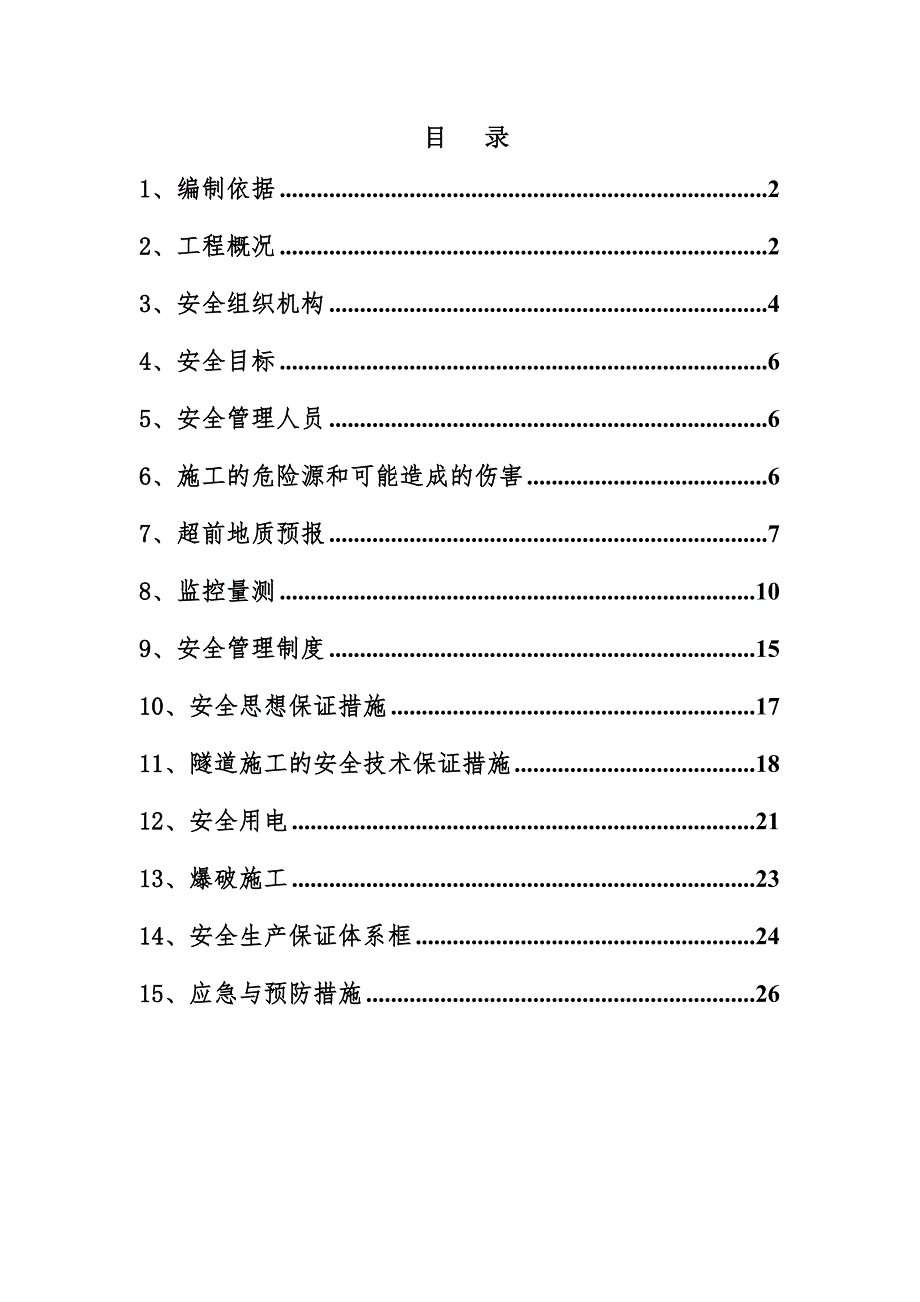

1、某某店隧道施工安全专项方案(DIK51+660DIK53+160)编制： 复核： 审准： 某某铁路枢纽改造工程SN2标项目经理部二分部 目 录1、编制依据22、工程概况23、安全组织机构44、安全目标65、安全管理人员66、施工的危险源和可能造成的伤害67、超前地质预报78、监控量测109、安全管理制度1510、安全思想保证措施1711、隧道施工的安全技术保证措施1812、安全用电2113、爆破施工2314、安全生产保证体系框2415、应急与预防措施26某某店隧道施工安全专项方案1、编制依据本标段合同文件、施工图、图纸会审纪要。国家、铁道部现行的有关铁路工程的法律、法规。国家和铁道部、沈阳铁路
2、局颁布的现行铁路工程施工技术规范、规程、验收标准及工程建设相关文件。丹大快速铁路有限责任公司编制的大连铁路枢纽改造工程指导性施工组织设计。新建时速200公里客货共线铁路相关标准及规定。铁路隧道工程施工设计指南（TZ 204-2008）的相关规定。2、工程概况2.1自然特征某某店隧道位于大连市保税区亮甲店街道办事处某某店村境内，为低山丘陵，小里程进口处地势平缓，自然边坡610,大里程出口处地势较陡，山体自然边坡2535,起伏较大。工点区多辟为耕地，冲沟发育，地表局部基岩裸露，工点区在DIK52+206处穿201国道（鹤大线），进口附近200米内有沥青公路，出口100米内有简易路到达，隧道进、出口
3、有土路可通，交通条件便利。2.2地震动参数根据GB18306-2001中国地震动参数区域图，本区地震动峰值加速度0.15g，地震基本烈度度。2.3工程地质与水文地质某某店隧道岩土施工工程分级一览表地层时代地层密实度及风化程度岩土施工工程分级Q4dl+pl砾砂松散Ar片麻岩W4W3W2某某店隧道洞身围岩分级表起讫里程围岩分级长度（m）DIK51+600DIK52+374774DIK52+374DIK52+519145DIK52+519DIK52+664145DIK52+664DIK52+840176DIK52+840DIK52+945105DIK52+945DIK53+03186DIK53+03
4、1DIK53+1601292.4不良地质及特殊岩土隧道位于低山丘陵区，地形起伏不大，少数沟谷及人工开掘处岩石稳定性较差，另外由于该区基岩为强风化弱风化片麻岩，当节埋裂隙及其发育时，岩石稳定性也较差，对线路有一定影响。隧道进出口位置岩石稳定性较差，易发生崩塌等不良地质事故。2.5水文地质特征工点区未见地表水、出口附近约50米处有一小溪，水深约0.70米，施工期间流量较小，流速缓，由北向南流径，与隧道线位整体方向基本垂直，补给来源主要为大气降水，具有暴涨暴跌的特征。地下水为基岩裂隙水，局部冲沟处理埋藏较浅。地下水总的径流方向由东南向西北，主要受大气降水及地下径流补给，地下水季节变化幅度23m。2.
5、6气候特征最冷月平均气温：-4.8C。隧道区内土壤最大冻结深度为0.93m。3、安全组织机构组 长：周德镜副组长：苗琪瑾、曹新乐、李智、柴江明、白祥仁、昝勇项目部负责隧道施工专职安全员：杨辉、齐海龙隧道施工现场安全员：包佩玺、吕传庆、周礼平周礼平中铁二十一局大连铁路枢纽改造工程SN2标段项目经理部二分部安全管理领导小组吕传庆包佩玺试 验 室 李 斌综 合 部 苟丽萍物资部 佟文杰计划部 李永强财 务 部 杨文涛工管部 杜世硕安质环保部 杨辉安全管理组织机构图防护员安全员防护员安全员组长：周德镜（项目分部经理）副组长昝勇（副经理）副组长白祥仁（副经理）副组长柴江明（总工）副组长张胜军（副书记）副
6、组长曹新乐（安全总监）副组长苗琪瑾（副经理）4、安全目标全面贯彻GB/T28001职业健康安全管理体系规范，实现“五零”，零死亡事故、零爆炸和火灾事故、零重伤事故，零交通运输事故、零重大设备事故。杜绝发生职业病危害事故，全年轻伤负伤率控制在2以内。5、安全管理人员为保证安全生产管理有序展开、安全生产活动顺利进行，防止管理和生产脱钩、制度和措施不落实，项目部除设置安全生产领导小组外，还配置了一定数量的安全生产管理人员，作业队设一名专职安全员工程师，施工现场设一名专职安全员和两名安全监督员。6、施工的危险源和可能造成的伤害隧道施工虽然作业工序简单，但在施工中围岩的地质超前预报、地下水的探测均存在局
7、限性，加上隧道本身施工环境差，劳动强度大，工作面受到限制，人员、机械比较集中，交叉作业多，还可能受不良地质危害。本隧道主要的风险点在于浅埋段、下穿201国道段和下穿输油管道段的影响。浅埋段位于DIK51+660DIK52+374（级围岩）、DIK51+519DIK52+664（级围岩）、DIK53+031DIK53+160（级围岩）；下穿201国道位于DIK52+187DIK52+227（级围岩）；下穿输油管线位于DIK52+315DIK52+450（、级围岩）。施工中在进洞段拱部设置一环超前大管棚，管棚长度40米，级围岩地段采用双层小导管注浆超前支护，开挖采用短台阶预留核心土法，超前支护先行
8、，“短进尺、强支护、勤量测”，将风险降低到最低。确保新建隧道的安全。7、超前地质预报7.1隧道施工超前地质预报应以地质分析法为基础，针对不同地段地质情况和预报目的，进行必要的技术经济比选，选择有针对性、适用性强的方法和设备，采用一种或几种方法的合理组合，达到预报基本准确、费用低、占用时间少的目标。对重大物探异常地段应采用钻探验证。超前地质预报应包括（但不限于）以下内容：1 地层岩性，重点为对软弱夹层、破碎地层、煤层及特殊岩土等。 2 地质构造，重点为对断层、节理密集带、褶皱轴等影响岩体完整性的构造发育情况。3 不良地质，特别是溶洞、暗河、人为坑洞、放射性、有害气体、高地应力等发育情况。4 地下
9、水，特别是对岩溶管道水、富水断层、富水褶皱轴及富水地层。7.2超前地质预报应实行分级管理，根据地质灾害对隧道施工安全的危害程度，对工程进行地质灾害分级，采取不同地质预报方案。A级：存在重大地质灾害隐患的地段，如大型暗河系统，可溶岩与非可溶岩接触带，软弱、破碎、富水、导水性良好的地层和大型断层破碎带，特殊地质地段，重大物探异常地段，可能产生大型、特大型突水突泥地段，诱发重大环境地质灾害的地段，高地应力、瓦斯、天然气问题严重的地段以及人为坑洞等。B级：存在中、小型突水突泥隐患的地段，物探有较大异常的地段，断裂带等。C级：水文地质条件较好的碳酸盐岩及碎屑岩地段、小型断层破碎带，发生突水突泥的可能性较
10、小。D级：非可溶岩地段，发生突水突泥的可能性极小。地质复杂隧道的预测预报应坚持隧道洞内探测与洞外地质勘探相结合、地质方法与物探方法相结合、辅助导坑与主洞探测相结合，开展多层次、多手段的综合超前地质预报，并贯穿于施工全过程。不同地质灾害的预报方式可采用：A级预报：采用地质分析法、地震波反射法、声波反射法、地质雷达、红外探测、超前水平钻探等手段进行综合预报。B级预报：采用地质分析法、地震波反射法或声波反射法，辅以红外探测、地质雷达，进行必要的超前水平钻孔。当发现局部地段工程地质条件复杂时，按A级要求实施。C级预报：以地质分析法为主。对重要的地质（层）界面、断层或物探异常地段可采用地震波反射法或声波
11、反射法进行探测，必要时采用红外探测和超前水平钻孔。D 级预报：采用地质分析法。7.3地质调查法地质调查法包括隧道地表补充地质调查和洞内地质素描等。地质调查法应根据隧道已有勘察资料、地表补充地质调查资料、洞内开挖工作面地质素描，通过地层层序对比、地层分界线及构造线地下和地表相关性分析、断层要素与隧道几何参数的相关性分析、临近隧道内不良地质体的前兆分析等，利用地质理论、地质作图和趋势分析等工具，推测开挖工作面前方可能揭示的地质情况。隧道地表补充地质调查应在实施洞内地质超前预报前进行，并在实施洞内地质超前预报过程中根据需要随时补充。隧道地表补充地质调查应包括下列主要内容：1 对已有地质勘察成果的熟悉
12、、核查和确认。2 地层、岩性在隧道地表的出露及接触关系，特别是对标志层的熟悉和确认。3 断层、褶皱、节理密集带等地质构造在隧道地表的出露位置、规模、性质及其产状变化情况。4 地表岩溶发育位置、规模及分布规律。地质素描随隧道开挖及时进行，地层岩性变化处、构造发育部位、岩溶发育带附近等复杂、重点地段每开挖循环应进行一次；一般地段每1020m进行一次。隧道内地质素描主要内容有：1）地层岩性：地层时代、岩性、层间结合程度、风化程度等；2）地质构造：褶皱、断层、节理裂隙特征、岩层产状；断层的位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系；节理裂隙的组数、产状、间距、充填物、延伸长度、
13、张开度及节理面特征、力学性质；分析组合特征、判断岩体完整程度；3）岩溶：岩溶规模、形态、位置、所属地层和构造部位，充填物成分、状态，以及岩溶展布的空间关系；4）特殊地层：煤层、沥青层、含膏盐层、膨胀岩和含黄铁矿层等；5）人为坑洞：隧道影响范围内的各种坑道和洞穴的分布位置及其与隧道的空间关系；6）地应力：包括高地应力显示性标志及其发生部位，如岩爆、软弱夹层挤出、探孔饼状岩芯等现象；7）塌方：塌方部位、形态、规模及其随时间的变化特征，并分析产生塌方的地质原因及其对继续掘进的影响；8）有害气体及放射性危害源存在情况。8、监控量测监控量测工作必须紧接开挖、支护作业，应按设计要求进行布点和监测，并根据现
14、场施工情况及时调整量测项目和内容。量测数据应及时分析处理，并将结果反馈到施工过程中。监控量测应纳入施工工序，并贯穿施工的全过程，为施工管理及时提供以下信息：1 围岩稳定性、支护结构承载能力和安全信息。2 二次衬砌合理的施作时间。3 为施工中调整围岩级别、完善设计方案及参数、优化施工方案及施工工艺提供依据。8.1监控量测项目和技术要求隧道监控量测的项目应根据工程特点、规模和设计要求综合选定。量测项目可分为必测项目和选测项目两大类(见表8.2.11和表8.2.12)。必测项目在采用喷锚构筑法施工时必须进行；选测项目应根据工程规模、地质条件、隧道埋深、开挖方法及其他要求进行选择。表8.2.11 监控量测必测项目序号监测项目常用量测仪器备注1洞内、外观察现场观察、数码相机、罗盘仪2拱顶下沉水准仪、钢挂尺或全站仪3净空变化收敛计、全站仪4地表沉降水准仪、铟钢尺或全站仪隧道浅埋段表8.2.12 监控量测选测项目序号监测项目常用量测仪器1围岩压力压力盒2钢架内力钢筋计、应变计3喷混凝土内力混凝土应变计4二次衬砌内力混凝土应变计、钢筋计5初期支护与二次衬砌间接触压力
