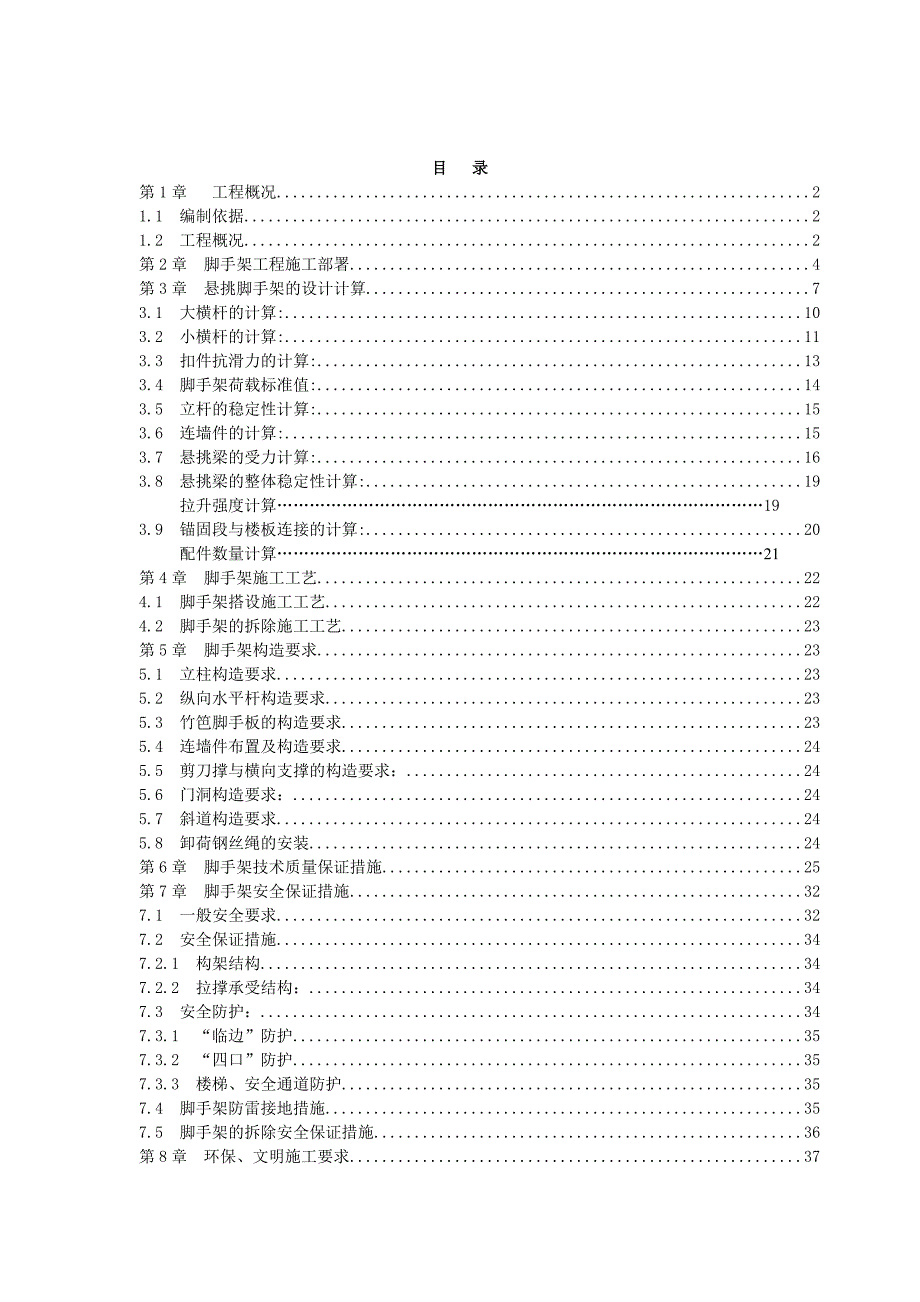

1、 目 录第1章 工程概况21.1 编制依据21.2 工程概况2第2章 脚手架工程施工部署4第3章 悬挑脚手架的设计计算73.1 大横杆的计算:103.2 小横杆的计算:113.3 扣件抗滑力的计算:133.4 脚手架荷载标准值:143.5 立杆的稳定性计算:153.6 连墙件的计算:153.7 悬挑梁的受力计算:163.8 悬挑梁的整体稳定性计算:19拉升强度计算193.9 锚固段与楼板连接的计算:20配件数量计算21第4章 脚手架施工工艺224.1 脚手架搭设施工工艺224.2 脚手架的拆除施工工艺23第5章 脚手架构造要求235.1 立柱构造要求235.2 纵向水平杆构造要求235.3 竹
2、笆脚手板的构造要求235.4 连墙件布置及构造要求245.5 剪刀撑与横向支撑的构造要求：245.6 门洞构造要求：245.7 斜道构造要求245.8 卸荷钢丝绳的安装24第6章 脚手架技术质量保证措施25第7章 脚手架安全保证措施327.1 一般安全要求327.2 安全保证措施347.2.1 构架结构347.2.2 拉撑承受结构：347.3 安全防护：347.3.1 “临边”防护357.3.2 “四口”防护357.3.3 楼梯、安全通道防护357.4 脚手架防雷接地措施357.5 脚手架的拆除安全保证措施36第8章 环保、文明施工要求37 第1章 工程概况1.1 编制依据1、本工程的施工组织

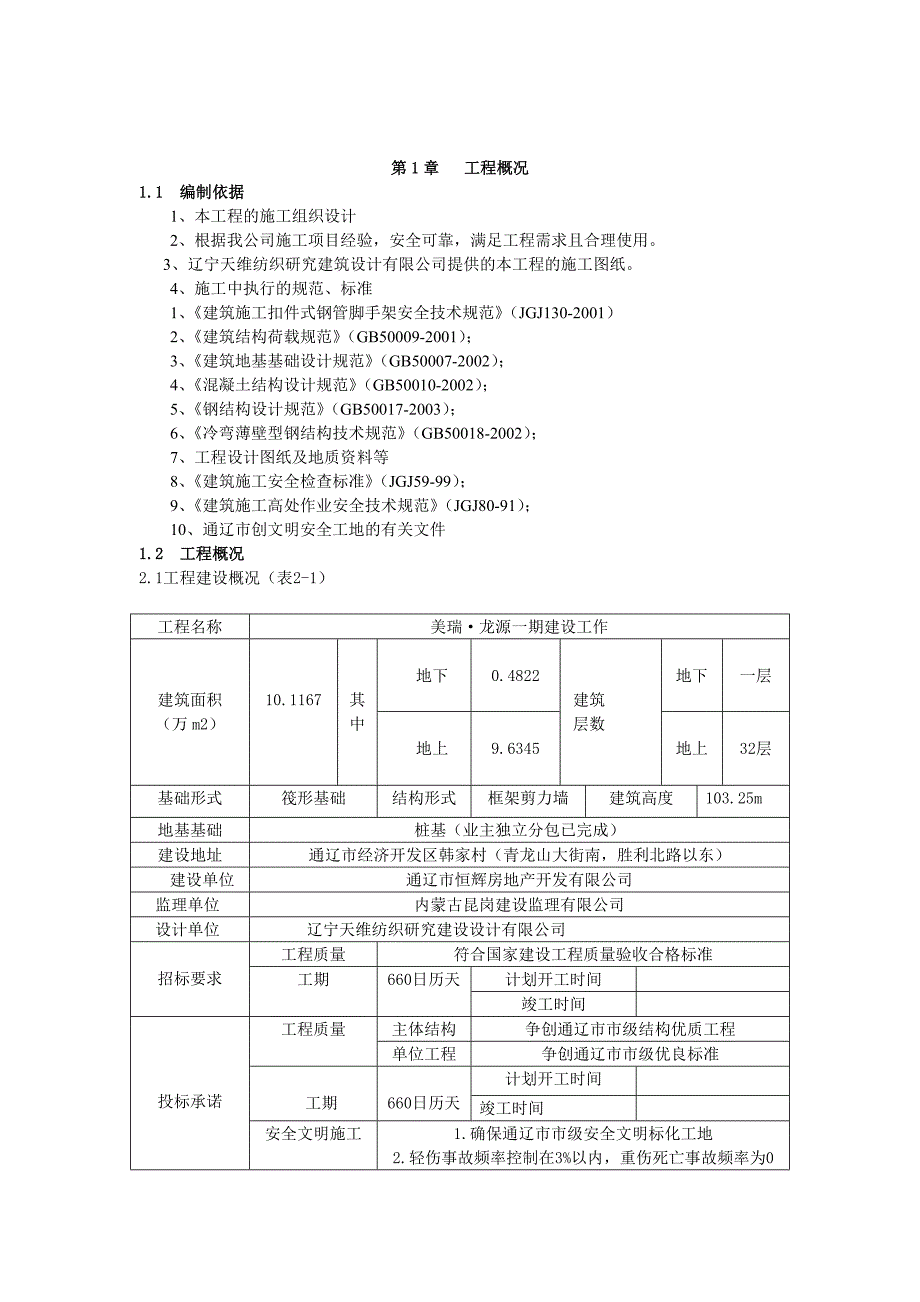

3、设计2、根据我公司施工项目经验，安全可靠，满足工程需求且合理使用。3、辽宁天维纺织研究建筑设计有限公司提供的本工程的施工图纸。4、施工中执行的规范、标准1、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）2、建筑结构荷载规范（GB50009-2001）；3、建筑地基基础设计规范（GB50007-2002）；4、混凝土结构设计规范（GB50010-2002）；5、钢结构设计规范（GB50017-2003）；6、冷弯薄壁型钢结构技术规范（GB50018-2002）；7、工程设计图纸及地质资料等8、建筑施工安全检查标准（JGJ59-99）；9、建筑施工高处作业安全技术规范（JGJ80-
4、91）；10、通辽市创文明安全工地的有关文件1.2 工程概况2.1工程建设概况（表2-1）工程名称美瑞龙源一期建设工作建筑面积（万m2）10.1167其中地下0.4822建筑层数地下一层地上9.6345地上32层基础形式筏形基础结构形式框架剪力墙建筑高度103.25m地基基础桩基（业主独立分包已完成）建设地址通辽市经济开发区韩家村（青龙山大街南，胜利北路以东） 建设单位通辽市恒辉房地产开发有限公司监理单位内蒙古昆岗建设监理有限公司设计单位辽宁天维纺织研究建设设计有限公司 招标要求工程质量符合国家建设工程质量验收合格标准工期660日历天计划开工时间竣工时间 投标承诺工程质量主体结构争创通辽市市级

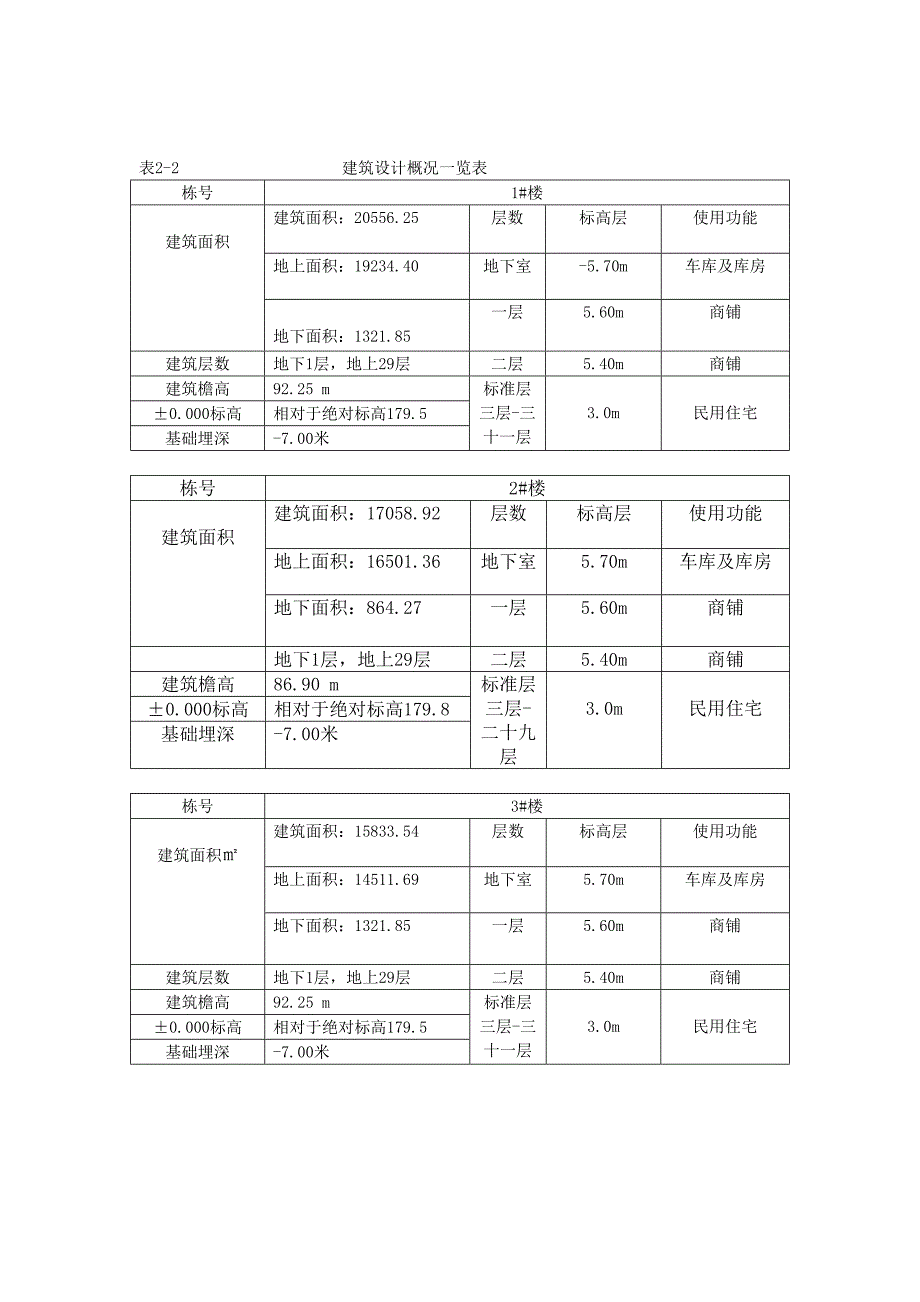

5、结构优质工程单位工程争创通辽市市级优良标准工期660日历天计划开工时间竣工时间安全文明施工1.确保通辽市市级安全文明标化工地2.轻伤事故频率控制在3%以内，重伤死亡事故频率为0表2-2 建筑设计概况一览表栋号1#楼建筑面积建筑面积：20556.25层数标高层使用功能地上面积：19234.40地下室-5.70m车库及库房地下面积：1321.85一层5.60m商铺建筑层数地下1层，地上29层二层5.40m商铺建筑檐高92.25 m标准层三层-三十一层3.0m民用住宅0.000标高相对于绝对标高179.5基础埋深-7.00米栋号2#楼建筑面积建筑面积：17058.92层数标高层使用功能地上面积：16
6、501.36地下室5.70m车库及库房地下面积：864.27一层5.60m商铺 地下1层，地上29层二层5.40m商铺建筑檐高86.90 m标准层三层-二十九层3.0m民用住宅0.000标高相对于绝对标高179.8基础埋深-7.00米栋号3#楼建筑面积建筑面积：15833.54层数标高层使用功能地上面积：14511.69地下室5.70m车库及库房地下面积：1321.85一层5.60m商铺建筑层数地下1层，地上29层二层5.40m商铺建筑檐高92.25 m标准层三层-三十一层3.0m民用住宅0.000标高相对于绝对标高179.5基础埋深-7.00米栋号4#楼建筑面积建筑面积：16480.8层数标
7、高层使用功能地上面积：15985.45地下室5.70m车库及库房地下面积：495.35一层5.60m商铺建筑层数地下1层，地上29层二层5.40m商铺建筑檐高92.25 m标准层三层-三十二层3.0m民用住宅0.000标高相对于绝对标高179.8基础埋深-7.00米栋号6#楼、 7#楼建筑面积建筑面积：19367.52层数标高层使用功能地上面积：18778.26地下室5.70m车库及库房地下面积：589.26一层5.60m商铺建筑层数地下1层，地上29层二层5.40m商铺建筑檐高96.5m标准层三层-三十二层3.0m民用住宅0.000标高相对于绝对标高180.4基础埋深-7.00米第2章 脚手
8、架工程施工部署 2.1 脚手架组织机构 安全生产、文明施工是企业生存与发展的前提条件，是达到 “杜绝死亡、重伤及轻伤频率控制在3以内”安全生产目标的必然保障，也是我项目部的根本要求。为此,项目经理部成立以现场经理为首的外架安全搭设小组，并明确各相关人员的岗位职责，全面负责外架搭设过程事宜。其机构组成人员编制及责任分工如下：安全责任人：吕德荛 、 卢龙山安全员： 吕纯伟、 蔡国云各单体工程外架工长相关人员岗位职责1）项目经理职责：全面协调、安排外架的搭设工作，对外架的搭设方案和措施进行审核并督促其落实实施，及时解决搭设中遇到的困难问题，督促保证外架搭设时安全设施的设置和安全技术措施的实施。2）安
9、全员岗位职责：做好搭设作业前的安全教育工作，并记录存档，督促外架搭设前安全技术交底工作的实施，监督搭设作业时严格遵守操作规程及搭设方案的搭设程序，对违章操作和强令冒险作业及时制止，对搭设中遇到的安全技术问题及时向组长反映并采取相应补救措施。3）工长岗位职责：向班组进行计划交底和质量、技术和安全交底并记录存档，分配工作面，下达工程施工任务单，使班组明确有关任务、质量、技术、安全、进度等要求，合理安排作业班组的外架搭设及料具的搬运、堆放事宜，监督作业班组严格按照操作规程及搭设方案中确定的搭设顺序作业，及时发现并解决作业中遇到的问题，安排做好外架防护工作，避免高低交叉作业时引起安全事故，监督作业班组
10、做好成品保护工作。2.2 脚手架设计方案根据本工程的特点，施工脚手架的搭设方式1、2、3、4、6、7#楼7层以下采用落地式钢管脚手架，搭设高度为23.0米；7层以上采用悬挑式钢管脚手架，四次悬挑到顶，每次搭设高度18.0米。7层，12层，18层，24层分别悬挑。脚手架的搭设严格按建筑施工扣件式钢管脚手架安全技术规范、建筑施工高处作业技术规范、及施工组织设计要求进行设计和搭设，在保证质量、安全的前提下，不影响工程的进度，本工程外墙脚手架采用483.5钢管扣件式附着于主体结构的工字钢梁支撑的悬挑式钢管脚手架。悬挑脚手架采用16号工字钢作为水平挑梁。工字钢悬挑长度 1.20 m。水平间距1.5 m,
11、每挑脚手架搭设高度18m。四次悬挑到顶，悬挑高度18米。 水平挑梁处设一道17.5（型号、直径）斜拉绳，拉环采用16圆钢，位置为2倍的立杆间距本工程脚手架为一架二用，既用于结构施工，同时兼作安全防护。施工荷载按结构荷载考虑，要求二层同时作业。双排外脚手架搭设宽度（立杆横距）为0.9m，脚手架内立杆与墙面的距离为0.3m。立杆纵距为1.5m，立杆步距为1.8m.。其余参照执行。2.3 脚手架的构造要求1）、材料的选择本工程采用扣件式钢管脚手架，杆件采用483.5mm，扣件连接，脚手板采用400020040松木脚手板。2). 落地式外脚手架（1）地基处理地下室脚手架地基处理:回填土采用粉砂土分层夯
12、实，密实度采用环刀取样进行试验，表面用C10混凝土进行硬化，厚度为100mm。四周外脚手架以硬化的回填土作为基础，所 有的基础必须平整。基础上、底座下设置垫板，其厚度不小于50mm，布设必须稳定，不得悬空。并在四周距脚手架外立杆40cm处设一浅排水沟。如图2-1。（2）杆件布置落地式外脚手架采用双排落地单立杆进行搭设。3）、悬挑梁的架设悬挑梁的架设方法和钢梁位置见附图。4)、架体与建筑物的拉结外脚手架与主体的拉结，根据计算每二步三跨设置一个拉结点。拉结点均匀分布。拉结点用钢管扣件与梁上的预埋钢管扣件连接。如图2-2。5)、剪刀撑的设置(1)剪刀撑采用纵横向连续设置，与地面的夹角为4560。如图2-3。(2)剪刀撑每组连接6根立杆，斜杆的两端用回转扣件与立杆扣紧，在中间增加3个扣结点，最下面斜杆端头与立杆的接头距离为300mm。(3)剪刀撑搭接长度为1.0m，用三个扣件连接。、 剪刀撑图2-3 剪刀撑设置示意图6)、脚手板的铺设(1)操作层脚手板必须铺满、铺严、铺稳，不得有探头板。(2)脚手板必须满铺，铺设要求同操作层。(3)铺设方法：对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100150mm。搭接的脚手板必须搭在小横杆上，搭接长度不小于200mm。拐弯处的脚手板必须交叉搭铺。如图2-4。7）、防护设施架体每层采用18厚胶
