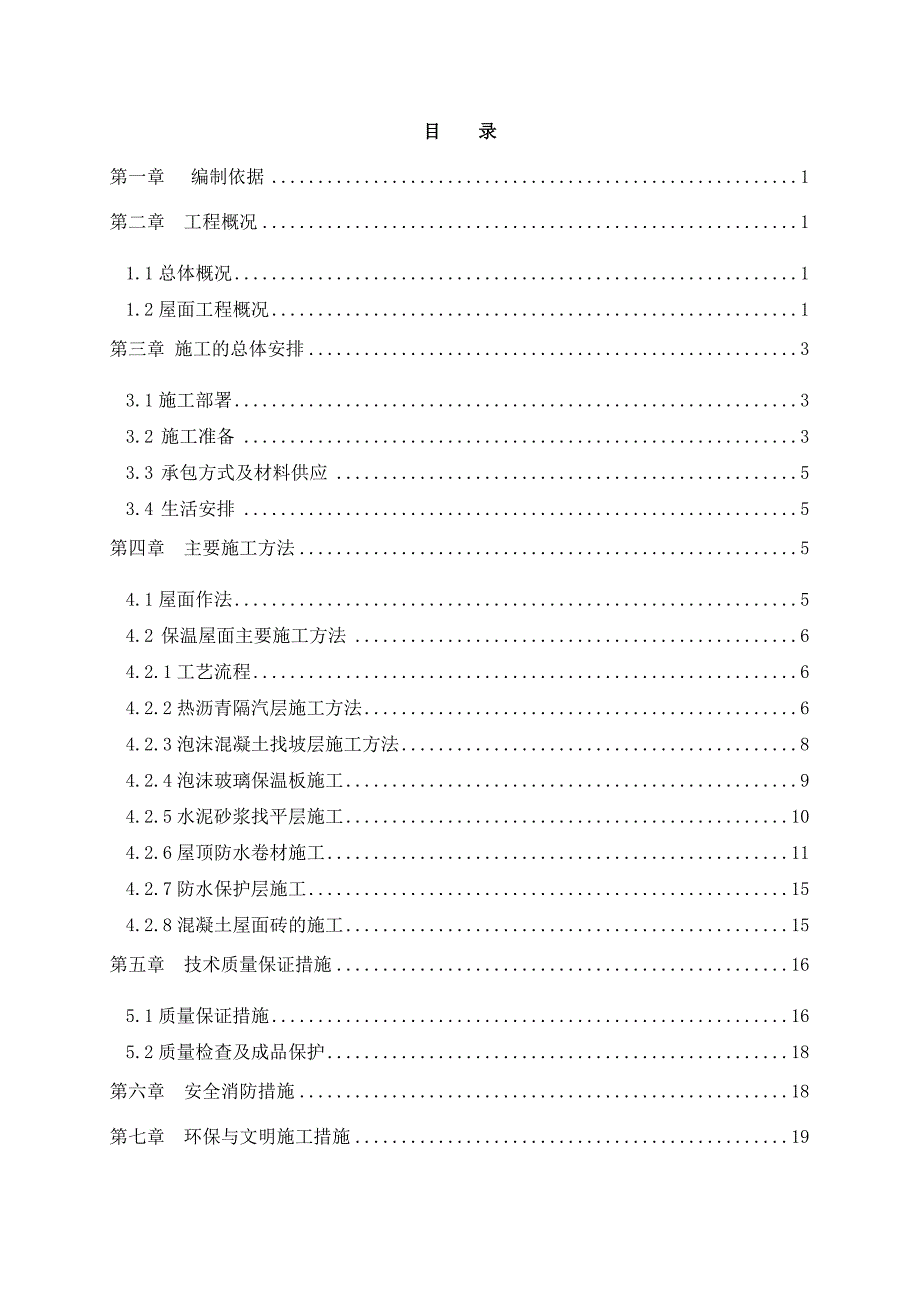

1、目 录第一章编制依据1第二章 工程概况11.1总体概况11.2屋面工程概况1第三章 施工的总体安排33.1施工部署33.2 施工准备33.3 承包方式及材料供应53.4 生活安排5第四章 主要施工方法54.1屋面作法54.2 保温屋面主要施工方法64.2.1工艺流程64.2.2热沥青隔汽层施工方法64.2.3泡沫混凝土找坡层施工方法84.2.4泡沫玻璃保温板施工94.2.5水泥砂浆找平层施工104.2.6屋顶防水卷材施工114.2.7防水保护层施工154.2.8混凝土屋面砖的施工15第五章 技术质量保证措施165.1质量保证措施165.2质量检查及成品保护18第六章 安全消防措施18第七章 环

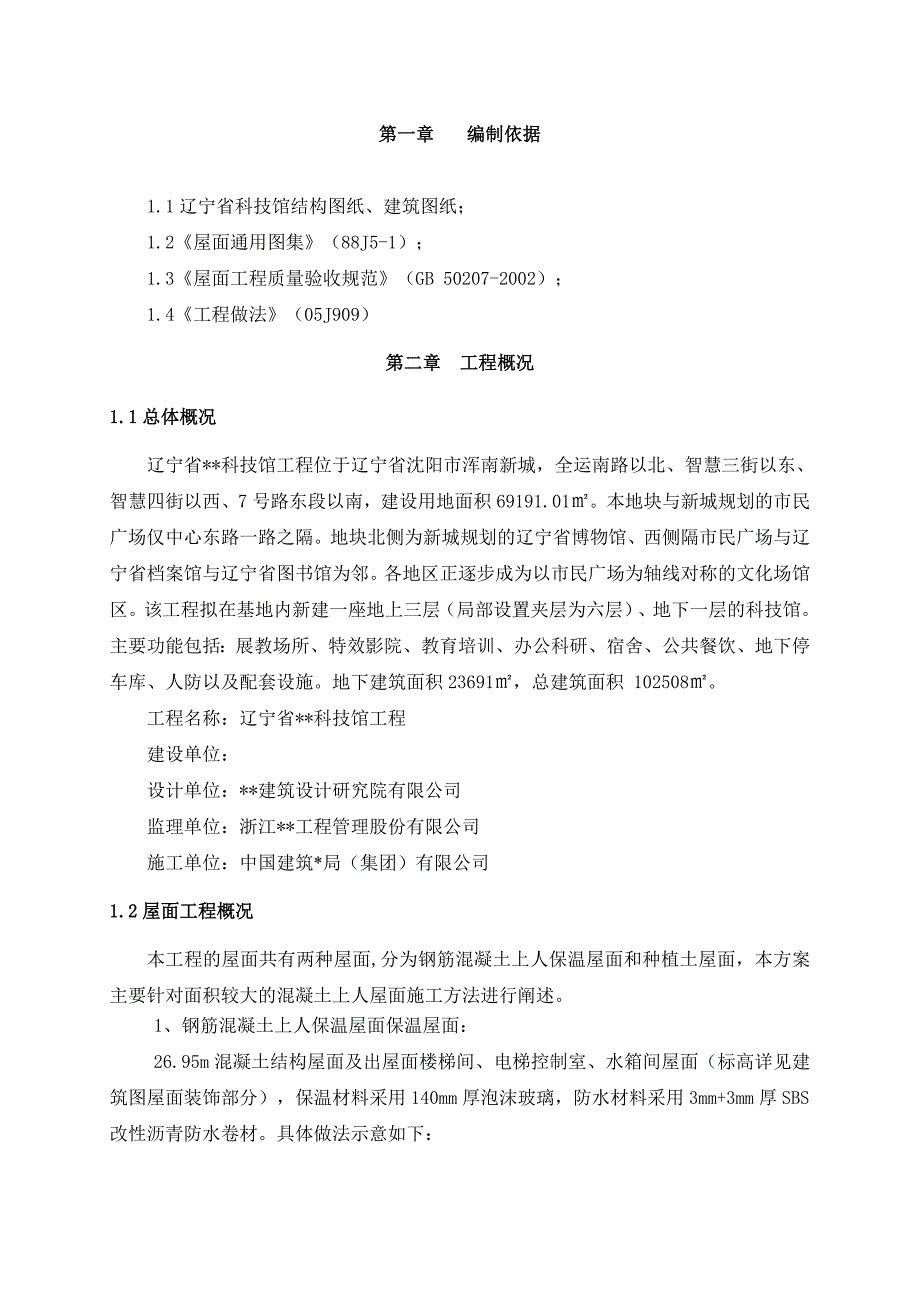

2、保与文明施工措施19第一章 编制依据1.1辽宁省科技馆结构图纸、建筑图纸；1.2屋面通用图集（88J5-1）；1.3屋面工程质量验收规范（GB 50207-2002）；1.4工程做法（05J909）第二章 工程概况1.1总体概况辽宁省*科技馆工程位于辽宁省沈阳市浑南新城，全运南路以北、智慧三街以东、智慧四街以西、7号路东段以南，建设用地面积69191.01。本地块与新城规划的市民广场仅中心东路一路之隔。地块北侧为新城规划的辽宁省博物馆、西侧隔市民广场与辽宁省档案馆与辽宁省图书馆为邻。各地区正逐步成为以市民广场为轴线对称的文化场馆区。该工程拟在基地内新建一座地上三层（局部设置夹层为六层）、地下一

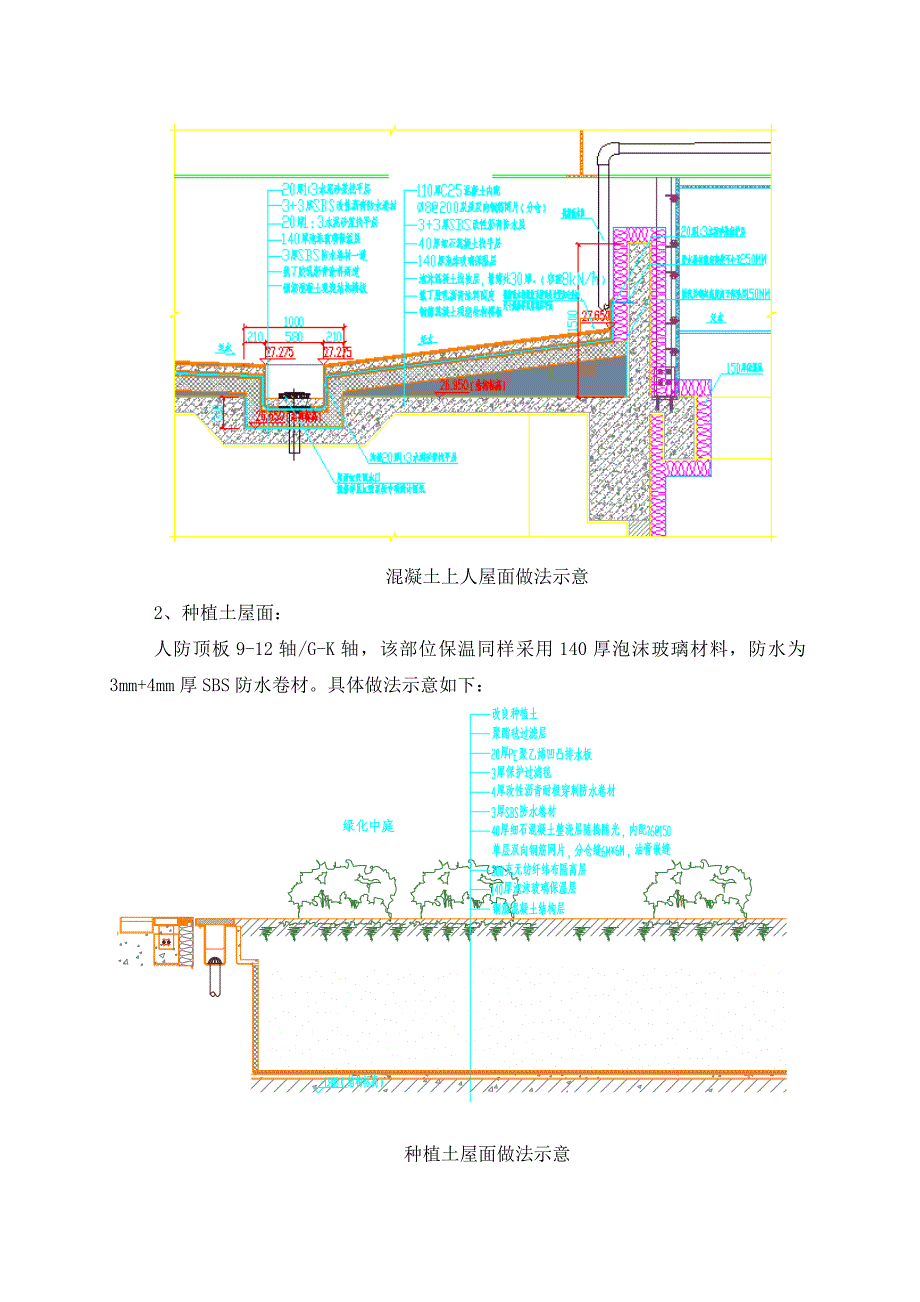

3、层的科技馆。主要功能包括：展教场所、特效影院、教育培训、办公科研、宿舍、公共餐饮、地下停车库、人防以及配套设施。地下建筑面积23691，总建筑面积 102508。工程名称：辽宁省*科技馆工程建设单位： 设计单位：*建筑设计研究院有限公司监理单位：浙江*工程管理股份有限公司施工单位：中国建筑*局（集团）有限公司1.2屋面工程概况本工程的屋面共有两种屋面,分为钢筋混凝土上人保温屋面和种植土屋面，本方案主要针对面积较大的混凝土上人屋面施工方法进行阐述。1、钢筋混凝土上人保温屋面保温屋面：26.95m混凝土结构屋面及出屋面楼梯间、电梯控制室、水箱间屋面（标高详见建筑图屋面装饰部分），保温材料采用140
4、mm厚泡沫玻璃，防水材料采用3mm+3mm厚SBS改性沥青防水卷材。具体做法示意如下：混凝土上人屋面做法示意2、种植土屋面：人防顶板9-12轴/G-K轴，该部位保温同样采用140厚泡沫玻璃材料，防水为3mm+4mm厚SBS防水卷材。具体做法示意如下： 种植土屋面做法示意屋面面积：序号施工部位施工面积（m2）备注1上人砼屋面22000含出屋面结构小屋面2种植土屋面3250其中南侧室外庭院屋面做法尚未确定第三章 施工的总体安排3.1施工部署屋面剩余出屋面结构（含64个风口、2个楼梯间、1个水箱间、1个配电室）施工于8月中旬开始进行，由于工期较紧，出屋面结构及附属女儿墙施工完成后，随即进行基层处理，
5、展开屋面施工，各屋面不进行流水施工，施工条件具备后即开始施工。按施工进度计划实施。3.2 施工准备3.2.1技术准备：1、审图：施工前,认真查阅图纸、洽商、方案和相关规范，发现施工中可能存在的问题，并使问题在施工前得以及时解决。施工员、责任工程师等要及时对作业层进行详细的技术交底,并施工过程中及时检查，防止返工。2、相应规范：施工前，认真查阅图纸、相应规范及施工方案，掌握防水材料性能、技术指标及施工工艺，特别是防水搭接缝、收头及阴阳角等特殊部位处理，作到施工中重点突出，心中有数。所有卷材要有出厂合格证，质量检测报告，材料进入施工现场厂后要抽样复试，合格后方可使用。防水卷材、冷底子油、汽油进厂后
6、要分类设库房存放。存放地点要有明显防火标牌并设置消防器材。保温材料必须是沈阳市建筑材料认证和沈阳市技术监督局评定的优质产品。所有材料要有出厂合格证，质量检测报告，材料进入施工现场厂后要抽样验收，合格后方可使用。3、管理人员及劳务人员培训、教育：抹灰施工人员进场进行集体培训，提高管理、操作人员安全质量意识。4、技术交底：认真执行技术交底制度。施工前责任师写出详细书面技术交底资料，并对施工队伍负责人进行交底，施工队技术负责人对施工人员进行二次交底。5、测量放线：测量人员测设屋面标高控制线、屋面找坡控制线。6、前置工序验收：及时组织相关人员对屋面工程前置工序进行验收，如女儿墙、水电管件、设备基础等。
7、3.2.2材料准备：名 称单位数量备注水泥砂浆m3820泡沫混凝土m33120泡沫玻璃m33310SBS改性沥青水卷材m260000C20细混凝土m321006.5钢筋T118钢筋T83聚酯毡m23245PE聚乙烯凹凸排水板m23250 过滤毯m23350 无纺纤维布m23350 改良种植土m35160混凝土屋面砖m2205003.2.3机械准备：名 称单位数量备注钢卷尺把5汽油喷灯把20 封闭式手提汽油桶个6 手持压滚把10钢丝刷把20磨光机和砂轮个10平锹把20木刮杠把20木抹子把20水平尺把23.2.4劳动力准备：序号工种人数备注1抹灰工30找坡层、防水找平层、细石混凝土保护层2防水工3
8、0屋面防水3瓦 工20地砖、泡沫玻璃保温施工4壮 工30保温层、找坡层、材料搬运所有施工人员必须具备职业技能岗位证书、沈阳市安全资格上岗证，防水施工操作人员须有防水专业上岗证书。3.3 承包方式及材料供应防水施工由具有专业防水施工资质的施工队施工。其余的由劳务分包进行施工。防水材料、保温材料、屋面砖材料经四方认可监理批复后采购。3.4 生活安排施工人员的生活安排由施工队自行解决。第四章 主要施工方法4.1屋面作法本工程的屋面共有两种屋面,分为保温屋面和种植屋面。1、保温屋面：钢筋混凝土上人屋面（结构标高26.95m），防水采用3mm+3mm厚SBS改性沥青防水卷材。保温材料为140厚的泡沫玻璃
9、保温隔热板。具体作法为：1) 110厚C25混凝土内配8200双层双向钢筋网片（分仓）2）满铺塑料布一层3）双层（3+3）SBS改性沥青防水卷材4）40厚C25细石混凝土找平层内配8200单层双向钢筋网片5）140厚泡沫玻璃保温层6）泡沫混凝土找坡（容重8KN/m），最薄处30厚7）热沥青两道同时WM-4参照WM-32、种植土屋面：人防顶板9-12轴/G-K轴（结构标高-0.18m）。防水采用SBS（型）3mm+4mm改性沥青防水卷材。不设保温层。具体作法为：1）改良种植土2）聚酯毡过滤层3）20厚PE聚乙烯凹凸排水板4）3厚保护过滤毯5）4厚改性沥青耐根穿刺防水卷材6）3厚SBS防水卷材7）
10、40厚细石混凝土整浇层随捣随光，内配6150单层双向钢筋网片，分仓缝6mx6m，油膏嵌缝8）300克无纺纤维布隔离层9）140厚泡沫玻璃4.2 保温屋面主要施工方法4.2.1工艺流程热沥青两度泡沫混凝土找坡140厚泡沫玻璃保温细石混凝土找平层SBS改性沥青防水层满铺塑料布混凝土面层4.2.2热沥青隔汽层施工方法1、基层处理：；突出屋面构筑物、预留孔洞、预埋件的位置和数量是否满足设计要求；对有质量缺陷的部位应及时校正和整修，达到合格后，方可进行下道工序。混凝土基层表面应坚固、平整、粗糙、清洁、无油污、无浮灰，不应有起砂、松动等现象。2、涂布施工涂布底胶：小面积涂布时可用油漆刷进行，大面积涂布可改
11、用长把滚刷式橡皮刮板进行涂布施工，涂布冷底子油必须均匀一致，不得过厚或过薄，更不可露白见底，在涂布后要干燥固化4小时以上，（以不粘手为宜）才能进行下道工序的施工。3、热沥青涂布施工第一遍涂布的施工，在底胶基本干燥固化后用塑料或橡皮刮板均匀刮一层理清材料，倒料时要注意控制涂料均匀倒洒,不可在一处倒的过多，否则，涂料难以刷开，会造成厚薄不匀现象，涂刷时不能将气泡裹进涂刷中，如遇气泡应立即消除，涂刷时根据要求确定涂布遍数和用料量，使涂层均匀一致，不能过厚或过薄涂刮厚度一般为11.5mm左右为宜，在开始涂刮时，应根据施工面积大小和环境统一考虑施工退路和涂刮顺序以避免操作人员踩踏刚涂好的涂层。热沥青涂料
12、遇出屋面竖向结构（如：女儿墙、水箱间、设备基础等），应上翻至保温层以上150mm，即超出140厚泡沫玻璃面层150mm，如图所示： 隔汽层上翻构造示意第二遍涂膜的施工，在第一遍涂膜完全固化应清理干净其上面的尘土，杂质后，再均匀涂刮第二遍，涂法与第一遍相同，为确保质量，涂刷的方向必须与第一遍的涂刷方向垂直，每遍涂刷应退后50100毫米，接茬50100毫米，避免再接茬处发生渗漏，涂布的时间，由施工环境的温度和沥青固化为程度（以手不粘）来确定一般不少24小时，也不大于72小时。在进行第一、二遍涂膜施工时，对应该产生渗漏的薄弱部分，如果阴阳角，排水或地漏，管道周围必须认真涂布一米不能有少涂或漏涂。完工
13、后自检，如发生空鼓，漏涂现象时应及时纠正。在下一道工序施工前做好成品保护工作。4.2.3泡沫混凝土找坡层施工方法1、找坡层：最薄30厚泡沫混凝土找坡层2、找平层的坡度依据图纸标高确定（约为2%）,由于本工程水落口处单独降板，不需要在水落口范围加大找坡坡度。3、确定屋面坡度线,做灰饼：根据坡度线的标高，两端拉线做灰饼，然后横向拉线进行加密，使灰饼间距在2m以内。本工程屋面泡沫混凝土按设计图纸（屋顶层平面A2-09系列）尺寸找坡，每个找坡单元四周、女儿墙及出屋面竖向结构处铺设厚度应为最厚，厚度可依据设计图纸中提供的标高进行核算，落水口四周为最薄处，厚度为30mm，落水口底部不设找坡层。找坡层典型平
