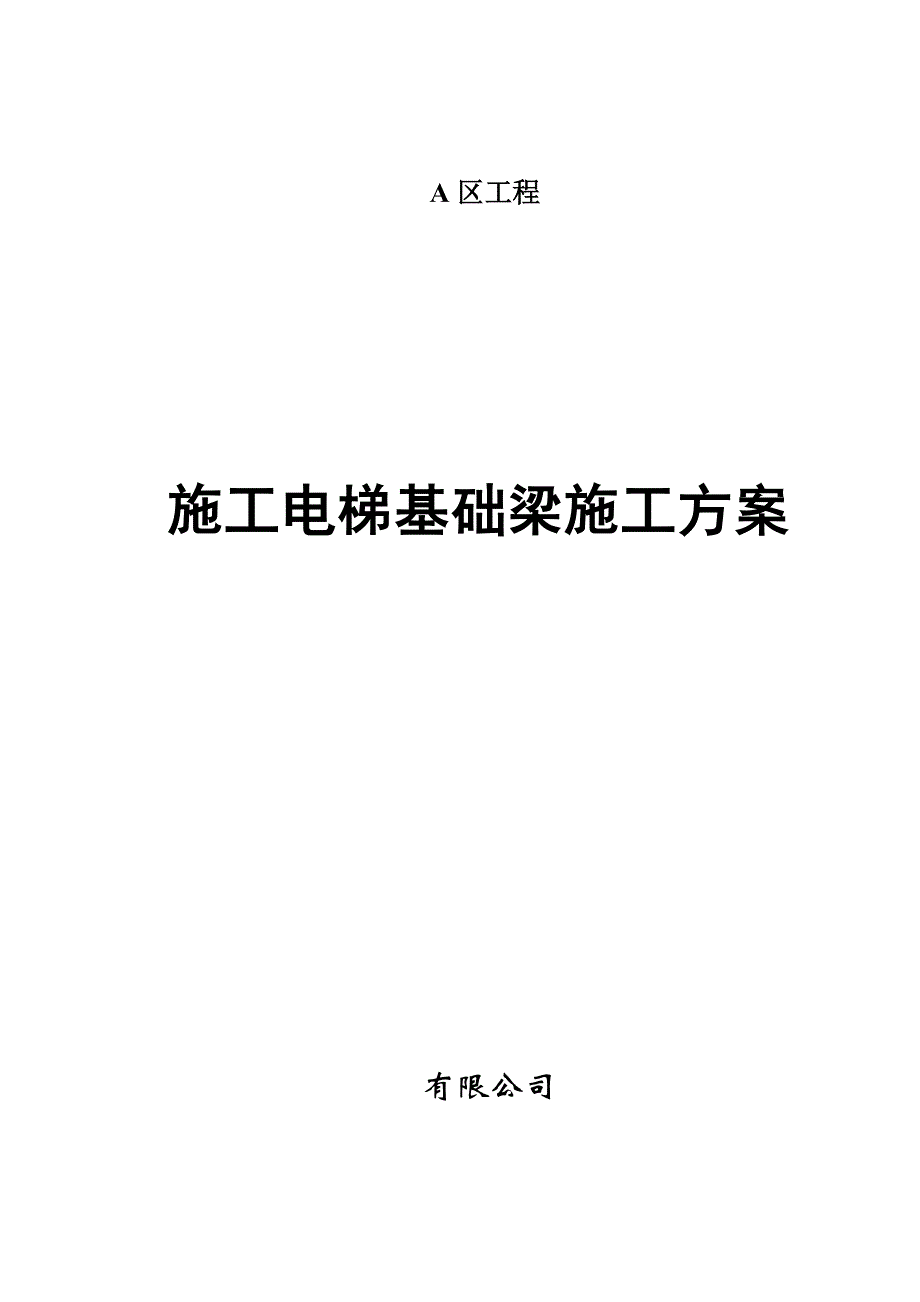

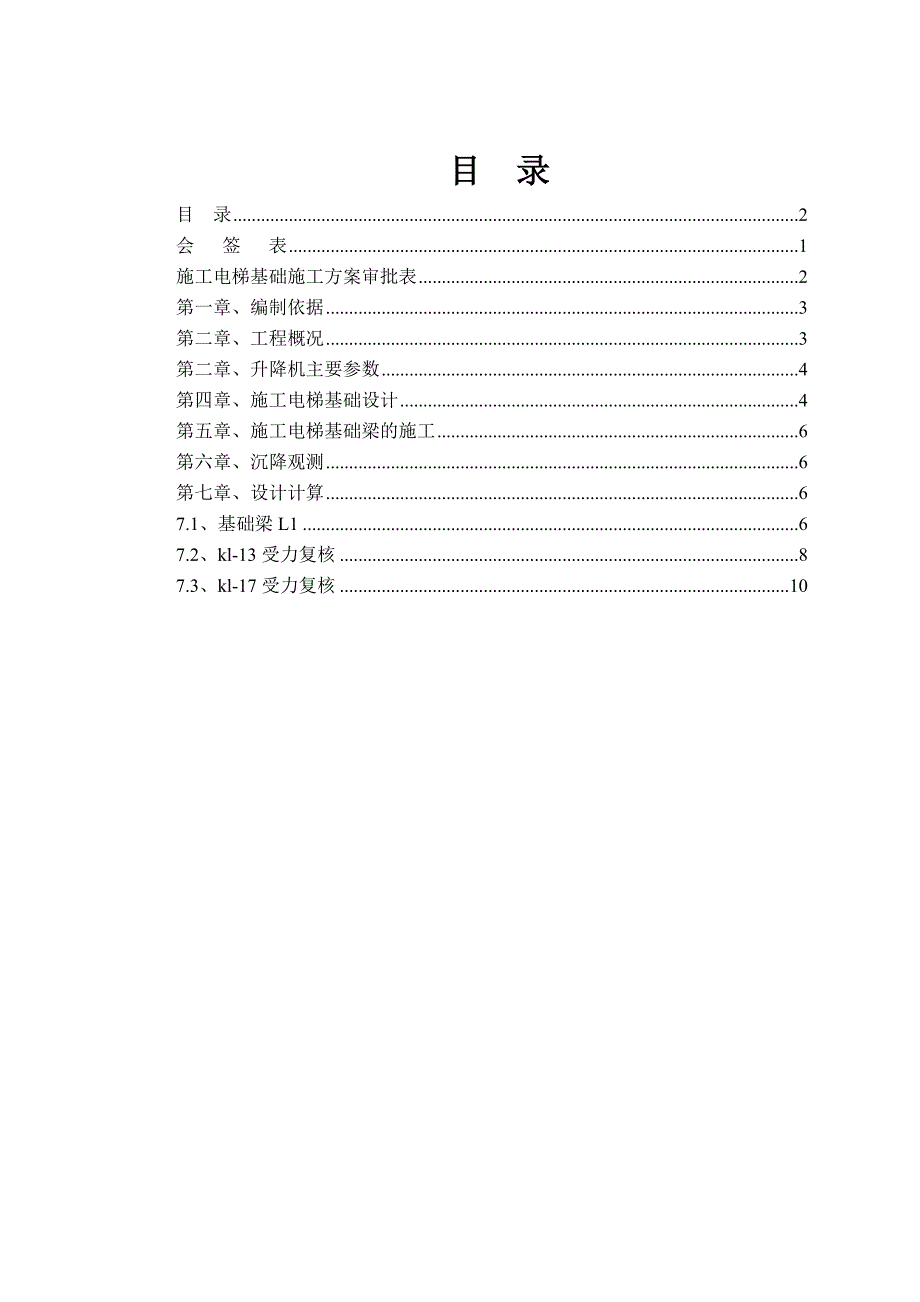

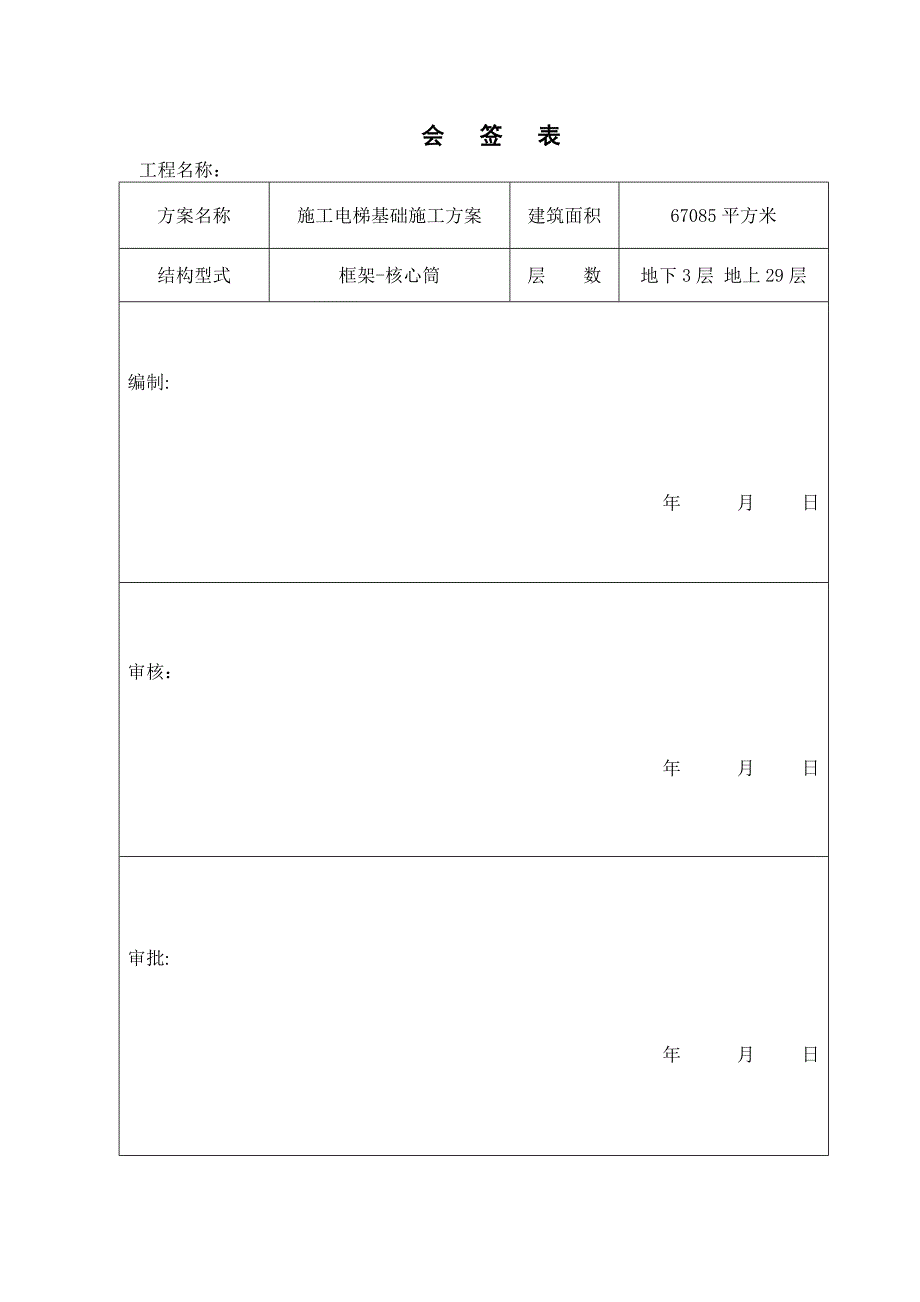

1、A区工程施工电梯基础梁施工方案有限公司 目 录目 录2会 签 表1施工电梯基础施工方案审批表2第一章、编制依据3第二章、工程概况3第二章、升降机主要参数4第四章、施工电梯基础设计4第五章、施工电梯基础梁的施工6第六章、沉降观测6第七章、设计计算67.1、基础梁L167.2、kl-13受力复核87.3、kl-17受力复核10 会 签 表工程名称： 方案名称施工电梯基础施工方案建筑面积67085平方米结构型式框架-核心筒层 数地下3层 地上29层编制: 年 月 日审核：年 月 日审批: 年 月 日 第一章、编制依据1、施工升降机使用说明书2、建筑施工升降机安装、使用、拆卸安全技术规程JGJ215-
2、20103、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20114、施工现场平面布置图5、本工程的结构施工图第二章、工程概况本工程位于大连市沙河口区高尔基路与中山路交汇口处，建筑面积67085 m2地上29层（45425m2），地下3层（21660m2）层高4.20（标准层）地上126.20，结构类型为框架-核心筒。根据施工要求设一台施工电梯，设置位置范围如下图。第二章、升降机主要参数梯笼净空（单笼）31.32.5m（长宽高）；梯笼重量（单笼）1600kg；标准节重量（每节）161kg；标准节6506501508mm；安装吊杆起重量180kg；导轨架最大自由高度7.5m；额定载重量220
3、00kg。第四章、施工电梯基础设计施工电梯基础落在地下室顶板上，施工电梯总安装高度140m，集中设计计算荷载吨，为方便地下室后续施工，业主不同意下部支撑做法，要求采用设基础梁传力。施工电梯基础梁L1尺寸为：1000mm宽500mm高，梁端放置在kl-13和kl-17上部，电梯放在梁中部。梁砼采用，梁按简支计算，梁配筋如下图梁和框架梁按简支计算，基础梁和板间放苯板，保证基础梁受力不传到板上，因框架梁高出板顶面，基础梁钢筋可放到框架梁上，示意图如下。基础梁平面布置图如下：第五章、施工电梯基础梁的施工1、在楼面结构轴线引测，确保基础梁支座位置准确。2、基础梁下部植筋要保证植筋的长度，清理干净孔洞内的
4、灰尘。3、铺梁模板，绑扎梁钢筋，支设加固梁模板，予埋地脚螺栓及予埋铁件。5、浇筑基础梁C55砼，校正地脚螺栓，梁面找平。第六章、沉降观测施工电梯在施工过程中每加载一次，都要进行了基础沉降观测，梁中最大沉降量不超过计算值40。第七章、设计计算7.1、基础梁L11荷载计算施工电梯安装高度14M，电梯荷载如下：吊笼（双笼） 216 KN外笼重16 KN导轨架（1401.594节,1.61KN/节） 151.34 KN对重 216 KN载重 220 KN 合计： 271.34KN电梯荷载设计值271.342.1=569.82KN基础梁自重： q=10.5251.2=15 KN/m2 计算简图：3 计算
5、条件： 配筋条件: 纵筋级别 : HRB400 混凝土等级 : C55_箍筋级别 : HPB235 上部保护层厚度 : 25mm 下部保护层厚度 : 25mm3 计算结果： 单位说明: 弯 矩:kN.m_剪 力:kN 纵筋面积:mm2_箍筋面积:mm2/m 裂 缝:mm_挠 度:mm - 梁号 1: 跨长 = 8000mm B H = 1000mm 500mm 左 中 右 弯矩(+) : 0.003 1259.638 0.003 弯矩(-) : 0.000 0.000 0.000 剪 力: 344.910 284.910 -344.910 上部纵筋: 1000 1000 1000 下部纵筋:
6、1225 8692 1225 箍 筋: 2240 2240 2240 上纵实配: 4E20(1257) 4E20(1257) 4E20(1257) 下纵实配: 18E25(8836) 18E25(8836) 18E25(8836) 箍筋实配: 4d10140(2244) 4d10140(2244) 4d10140(2244) 腰筋实配: 6E20(1885) 6E20(1885) 6E20(1885) 裂 缝: 0.000 0.369 0.000 挠 度: 0.000 43.315 0.000 最大裂缝:0.369mm 最大挠度:43.315mm 7.2、kl-13受力复核1荷载计算基础梁传来
7、的集中力：(569.82+ 158)/2=345kn梁自重： q=0.61251.2=18 KN/m板面荷载：按每平方米15考虑，q=1561.2=108KN/m2计算简图：3 计算条件： 配筋条件: 纵筋级别 : HRB400 混凝土等级 : C35_箍筋级别 : HRB400 上部保护层厚度 : 25mm 下部保护层厚度 : 25mm4 计算结果： 单位说明: 弯 矩:kN.m_剪 力:kN 纵筋面积:mm2_箍筋面积:mm2/m 裂 缝:mm_挠 度:mm - 梁号 1: 跨长 = 7850mm B H = 600mm 1000mm 左 中 右 弯矩(+) : 0.000 589.918
8、 0.000 弯矩(-) : -902.594 0.000 -1038.618 剪 力: 613.463 118.915 -720.635 上部纵筋: 2738 1200 3178 下部纵筋: 1200 1755 1200 箍 筋: 628 628 628 上纵实配: 20E28(12315) 4E20(1257) 7E28(4310) 下纵实配: 9E25+1E20(4732) 9E25+1E20(4732) 9E25+1E20(4732) 箍筋实配: 4E10200(1810) 4E10200 (1810) 4E10200(1810) 裂 缝: 0.066 0.104 0.262 挠 度: 0.000 3.409 0.000 最大裂缝:0.262mm0.300mm 最大挠度:3.409mm39.250mm(7850/200) 7.3、kl-17受力复核1荷载计算基础梁传来的集中力：(569.82+ 158)/2=345kn梁自重： q=0.60.9251.2=16.2KN/m板面荷载：按每平方米15考虑，q=1561.2=108KN/m2计算简图：3 计算条件： 配筋条件: 纵筋级别 : HRB400 混凝土等级 : C3
