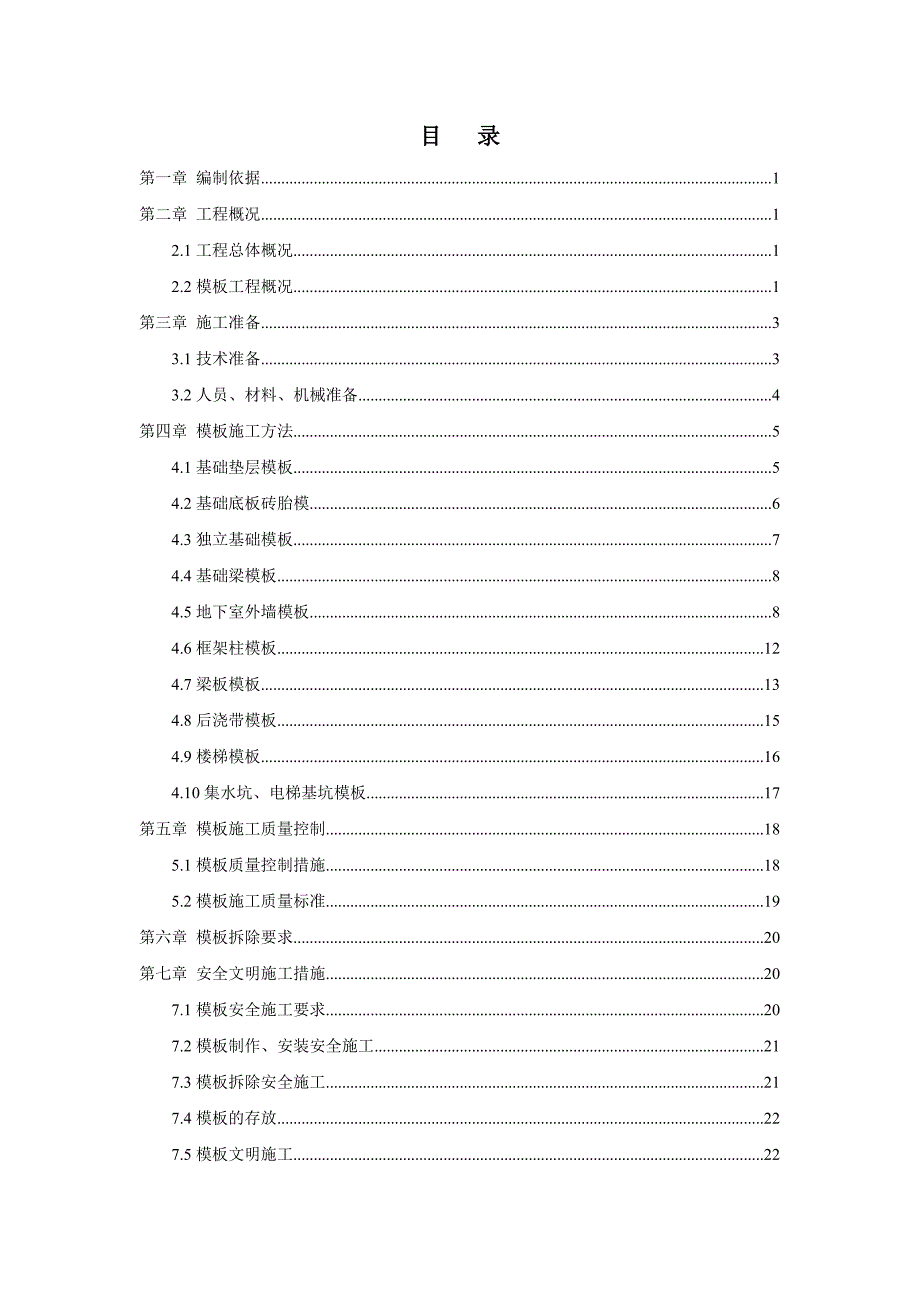

1、目 录第一章 编制依据1第二章 工程概况12.1工程总体概况12.2模板工程概况1第三章 施工准备33.1技术准备33.2人员、材料、机械准备4第四章 模板施工方法54.1基础垫层模板54.2基础底板砖胎模64.3独立基础模板74.4基础梁模板84.5地下室外墙模板84.6框架柱模板124.7梁板模板134.8后浇带模板154.9楼梯模板164.10集水坑、电梯基坑模板17第五章 模板施工质量控制185.1模板质量控制措施185.2模板施工质量标准19第六章 模板拆除要求20第七章 安全文明施工措施207.1模板安全施工要求207.2模板制作、安装安全施工217.3模板拆除安全施工217.4模

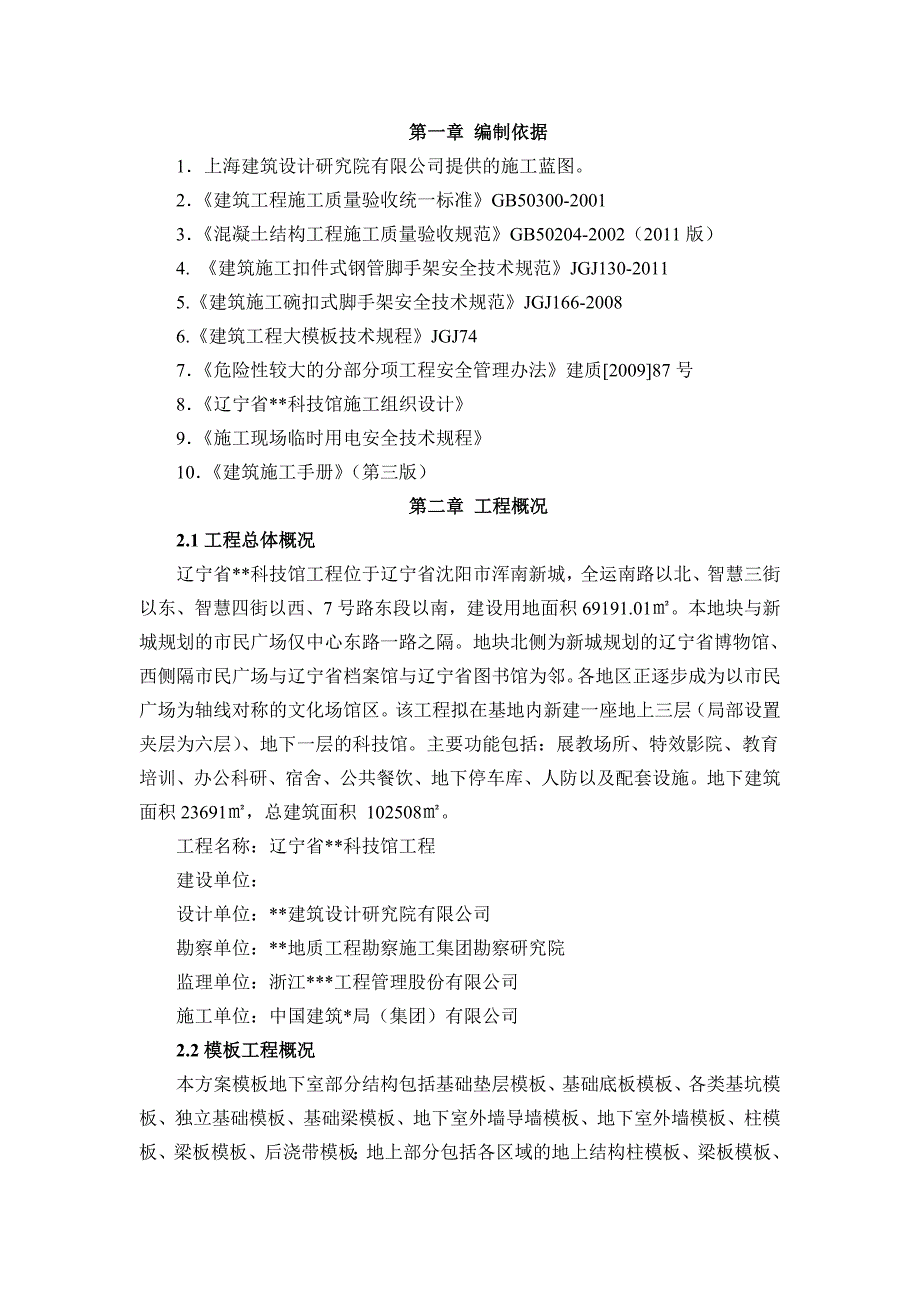

2、板的存放227.5模板文明施工22第一章 编制依据1上海建筑设计研究院有限公司提供的施工蓝图。2建筑工程施工质量验收统一标准GB50300-20013混凝土结构工程施工质量验收规范GB50204-2002(2011版)4. 建筑施工扣件式钢管脚手架安全技术规范JGJ130-20115.建筑施工碗扣式脚手架安全技术规范JGJ166-20086.建筑工程大模板技术规程JGJ747危险性较大的分部分项工程安全管理办法建质200987号8辽宁省*科技馆施工组织设计9施工现场临时用电安全技术规程10建筑施工手册(第三版)第二章 工程概况2.1工程总体概况辽宁省*科技馆工程位于辽宁省沈阳市浑南新城,全运南
3、路以北、智慧三街以东、智慧四街以西、7号路东段以南,建设用地面积69191.01。本地块与新城规划的市民广场仅中心东路一路之隔。地块北侧为新城规划的辽宁省博物馆、西侧隔市民广场与辽宁省档案馆与辽宁省图书馆为邻。各地区正逐步成为以市民广场为轴线对称的文化场馆区。该工程拟在基地内新建一座地上三层(局部设置夹层为六层)、地下一层的科技馆。主要功能包括:展教场所、特效影院、教育培训、办公科研、宿舍、公共餐饮、地下停车库、人防以及配套设施。地下建筑面积23691,总建筑面积 102508。工程名称:辽宁省*科技馆工程建设单位: 设计单位:*建筑设计研究院有限公司勘察单位:*地质工程勘察施工集团勘察研究院

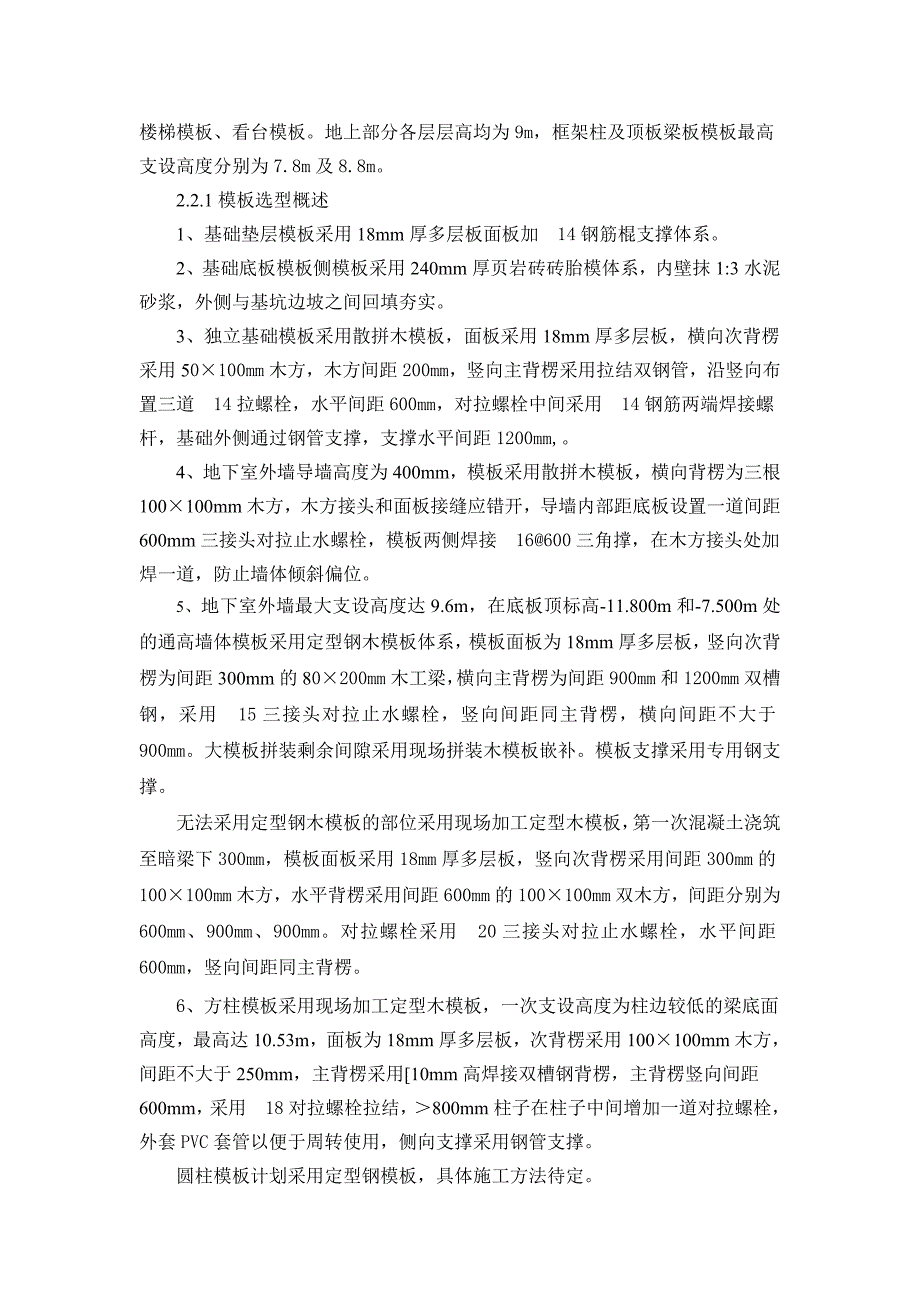

4、监理单位:浙江*工程管理股份有限公司施工单位:中国建筑*局(集团)有限公司2.2模板工程概况本方案模板地下室部分结构包括基础垫层模板、基础底板模板、各类基坑模板、独立基础模板、基础梁模板、地下室外墙导墙模板、地下室外墙模板、柱模板、梁板模板、后浇带模板;地上部分包括各区域的地上结构柱模板、梁板模板、楼梯模板、看台模板。地上部分各层层高均为9m,框架柱及顶板梁板模板最高支设高度分别为7.8m及8.8m。2.2.1模板选型概述1、基础垫层模板采用18mm厚多层板面板加14钢筋棍支撑体系。2、基础底板模板侧模板采用240mm厚页岩砖砖胎模体系,内壁抹1:3水泥砂浆,外侧与基坑边坡之间回填夯实。3、独
5、立基础模板采用散拼木模板,面板采用18mm厚多层板,横向次背楞采用50100mm木方,木方间距200mm,竖向主背楞采用拉结双钢管,沿竖向布置三道14拉螺栓,水平间距600mm,对拉螺栓中间采用14钢筋两端焊接螺杆,基础外侧通过钢管支撑,支撑水平间距1200mm,。4、地下室外墙导墙高度为400mm,模板采用散拼木模板,横向背楞为三根100100mm木方,木方接头和面板接缝应错开,导墙内部距底板设置一道间距600mm三接头对拉止水螺栓,模板两侧焊接16600三角撑,在木方接头处加焊一道,防止墙体倾斜偏位。5、地下室外墙最大支设高度达9.6m,在底板顶标高-11.800m和-7.500m处的通高
6、墙体模板采用定型钢木模板体系,模板面板为18mm厚多层板,竖向次背楞为间距300mm的80200mm木工梁,横向主背楞为间距900mm和1200mm双槽钢,采用15三接头对拉止水螺栓,竖向间距同主背楞,横向间距不大于900mm。大模板拼装剩余间隙采用现场拼装木模板嵌补。模板支撑采用专用钢支撑。无法采用定型钢木模板的部位采用现场加工定型木模板,第一次混凝土浇筑至暗梁下300mm,模板面板采用18mm厚多层板,竖向次背楞采用间距300mm的100100mm木方,水平背楞采用间距600mm的100100mm双木方,间距分别为600mm、900mm、900mm。对拉螺栓采用20三接头对拉止水螺栓,水平
7、间距600mm,竖向间距同主背楞。6、方柱模板采用现场加工定型木模板,一次支设高度为柱边较低的梁底面高度,最高达10.53m,面板为18mm厚多层板,次背楞采用100100mm木方,间距不大于250mm,主背楞采用10mm高焊接双槽钢背楞,主背楞竖向间距600mm,采用18对拉螺栓拉结,800mm柱子在柱子中间增加一道对拉螺栓,外套PVC套管以便于周转使用,侧向支撑采用钢管支撑。圆柱模板计划采用定型钢模板,具体施工方法待定。7、板模板采用散拼木模板,面板为18mm厚多层板,次龙骨为间距300mm的50100mm木方,主龙骨为间距1200mm的100100mm木方;支撑架采用碗扣式钢管脚手架,立
8、杆间距、横杆步距均为1200mm,立杆下部铺50mm厚通长木跳板,顶部安装U型调节螺栓。 梁模板采用散拼木模板,面板为18mm厚多层板,梁底主龙骨、次龙骨为100100mm木方,梁侧次龙骨为50100mm木方,主龙骨为双钢管,梁底外侧和梁中各设一道14水平间距600mm的对拉螺栓,对拉螺栓外套PVC套管,套管贯穿梁侧面板;支撑架采用碗扣式钢管脚手架,立杆横距600mm,立杆纵距1200mm,横杆步距为1200mm,立杆下部铺50mm厚通长木跳板,顶部安装U型调节螺栓。2.2.2地下室模板配置情况1、基础底板砖胎模全部配置。2、墙体模板配置地下室墙体模板总量50%。3、柱模板A区、B区配置两个流
9、水段,C区配置一个流水段。4、梁板模板全部配置。2.2.3地上模板配置情况1、柱模板B区配置4个流水段,C区配置2个流水段。2、梁板模板按两层配置并周转(含地下室)。第三章 施工准备3.1技术准备(1)组织项目技术人员熟悉图纸及设计变更、洽商,了解工程设计情况和工程施工内容,理解施工图各种设计技术要求和各项指标,分析各结构构件的特点以确定使用模板材料和支撑系统,在此过程中特别注意讨论确定施工难点和较特殊部位对模板支设的要求。(2)收集准备本工程适用的国家及地方规范、规程,与本工程条件类似的工程相关资料。(3)组织项目施工技术、管理人员学习国家及地方规范规程及本工程各项操作规程,了解各项参数指标
10、和有关施工强制性规定。(4)组织各级施工人员和劳务人员学习有关技术规范、操作规程、工艺标准、质量验收标准,施工前进行施工方案交底。3.2人员、材料、机械准备(1)施工前首先落实好模板工程所需管理人员和施工作业人员。工种持证情况人数木工工长是2测量工是8木工是200瓦工是60架子工是60焊工是20电工是3力工是120其它人员是60合 计533(2)落实好模板及支撑体系材料,需要进行进场检验的提前做好检验,确保产品质量满足施工要求。序号材料名称数量单位1多层板137000250100木方2690m3100100木方1700m4483.5钢管1080t5U型支托71600个6扣件104000个7木跳
11、板7400块8碗扣架4800t9页岩砖1500m10槽钢背楞10000m11快易收口网250012止水钢板2800m1318止水对拉螺栓65000支1414对拉螺栓8000支1514对拉螺栓25000支16安全网2500017钢模板140(3)准备好模板工程所需的各种机械、设备并组织进场,对施工机械进行预先调试以确保正常使用。序号设备名称单位数量用 途1全站仪台1施工测量放线2水准仪台3施工测量放线3塔吊台5材料转运4交流电焊机台20对拉螺栓、止水钢板、钢背楞焊接5圆盘锯台9模板加工6木工压刨台9模板加工7木工平刨台9模板加工8空气压缩机台6模板清理9吸尘器台6模板清理第四章 模板施工方法4.
12、1基础垫层模板基础垫层厚度为150mm,模板面板采用180mm高18mm厚多层板板条,面板内外插钢筋棍支撑,面板外侧插14600钢筋棍,钢筋棍插入土中400mm,面板内侧插141200钢筋棍,钢筋棍插入土中400mm,内外钢筋棍重合处采用绑丝将钢筋棍顶端绑扎牢固。详见图4.5.1。图4.5.1 基础垫层模板支设图4.2基础底板砖胎模基础底板外边缘模板采用240mm厚页岩砖砖胎模,砖胎模采用1:2.5水泥砂浆砌筑,砖胎模砌筑高度高于底板顶面100mm,顶部做60mm厚页岩砖防水保护压顶,砖胎模内壁抹10mm厚1:3水泥砂浆,阴阳角处抹圆弧面,砖胎模与基坑边坡之间在浇筑混凝土之前应回填夯实。图4.
13、5.2 基础底板砖胎模做法图基础承台与挡水板连接处砖胎模做法详见图4.5.3。图4.5.3 基础承台与挡水板连接处砖胎模做法图4.3独立基础模板独立基础模板采用散拼木模板,面板采用18mm厚多层板,横向次背楞采用50100mm木方,木方间距200mm,竖向主背楞采用拉结双钢管,沿竖向布置三道14拉螺栓,水平间距600mm,对拉螺栓中间采用14钢筋两端焊接螺杆,模板安装时先模板就位再安装拉结螺栓以方便施工,基础外侧通过钢管支撑,支撑水平间距1200mm,另一端垫好通长木跳板支撑于基坑边坡之上,与地下室临接一侧在土层中将钢管打入600mm深做为钢管支撑点,详见图4.5.4。图4.5.4 独立基础模
