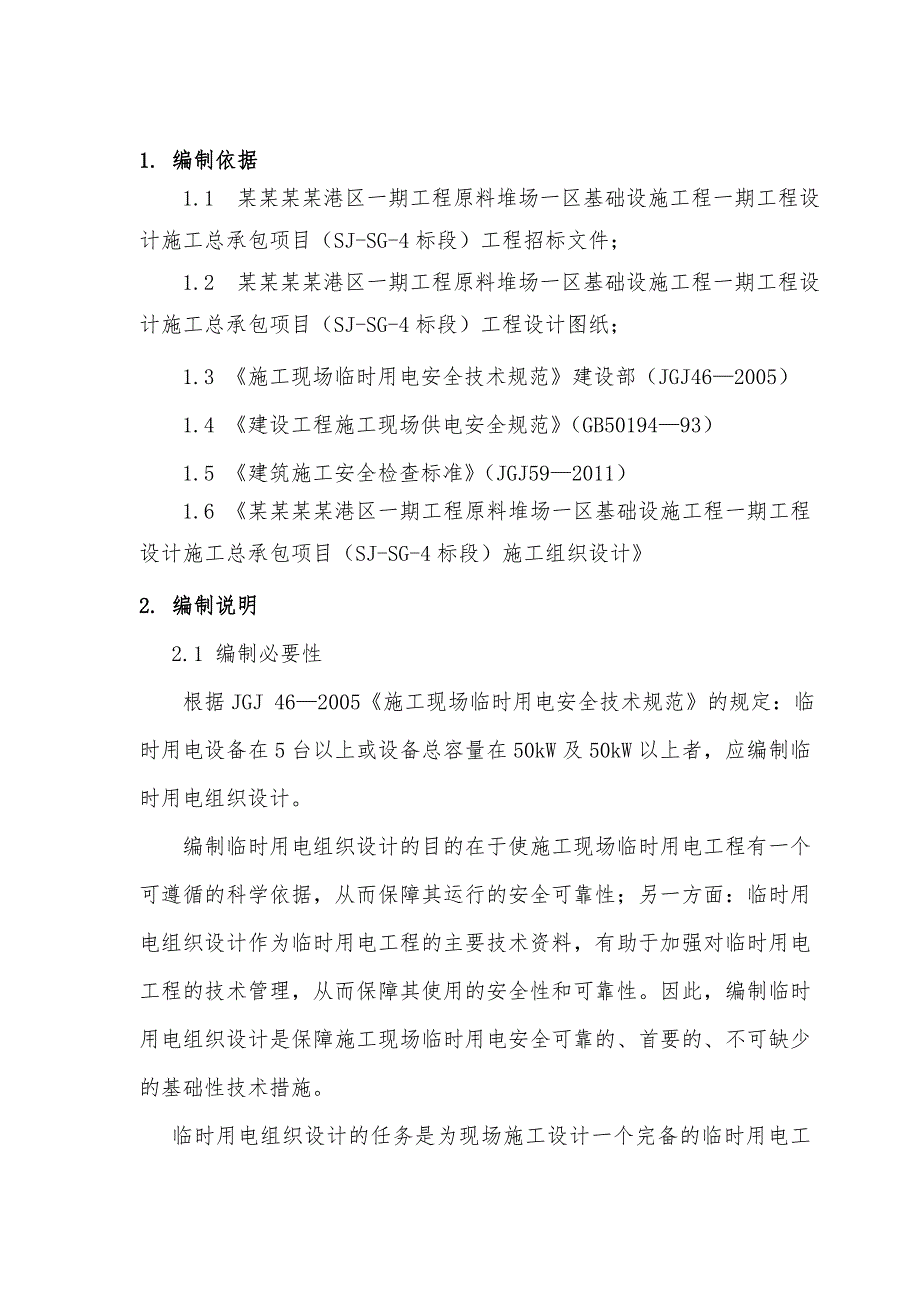

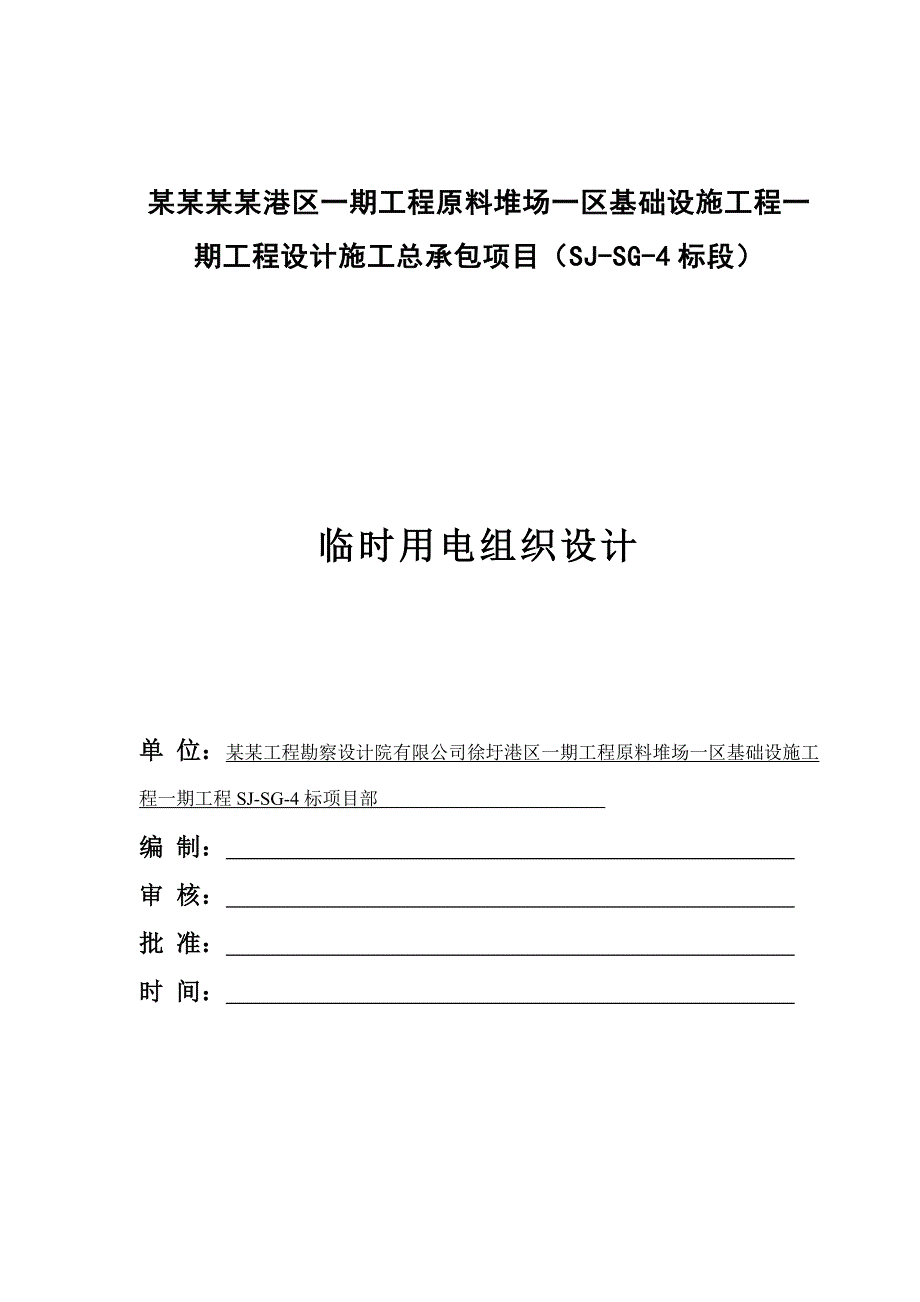

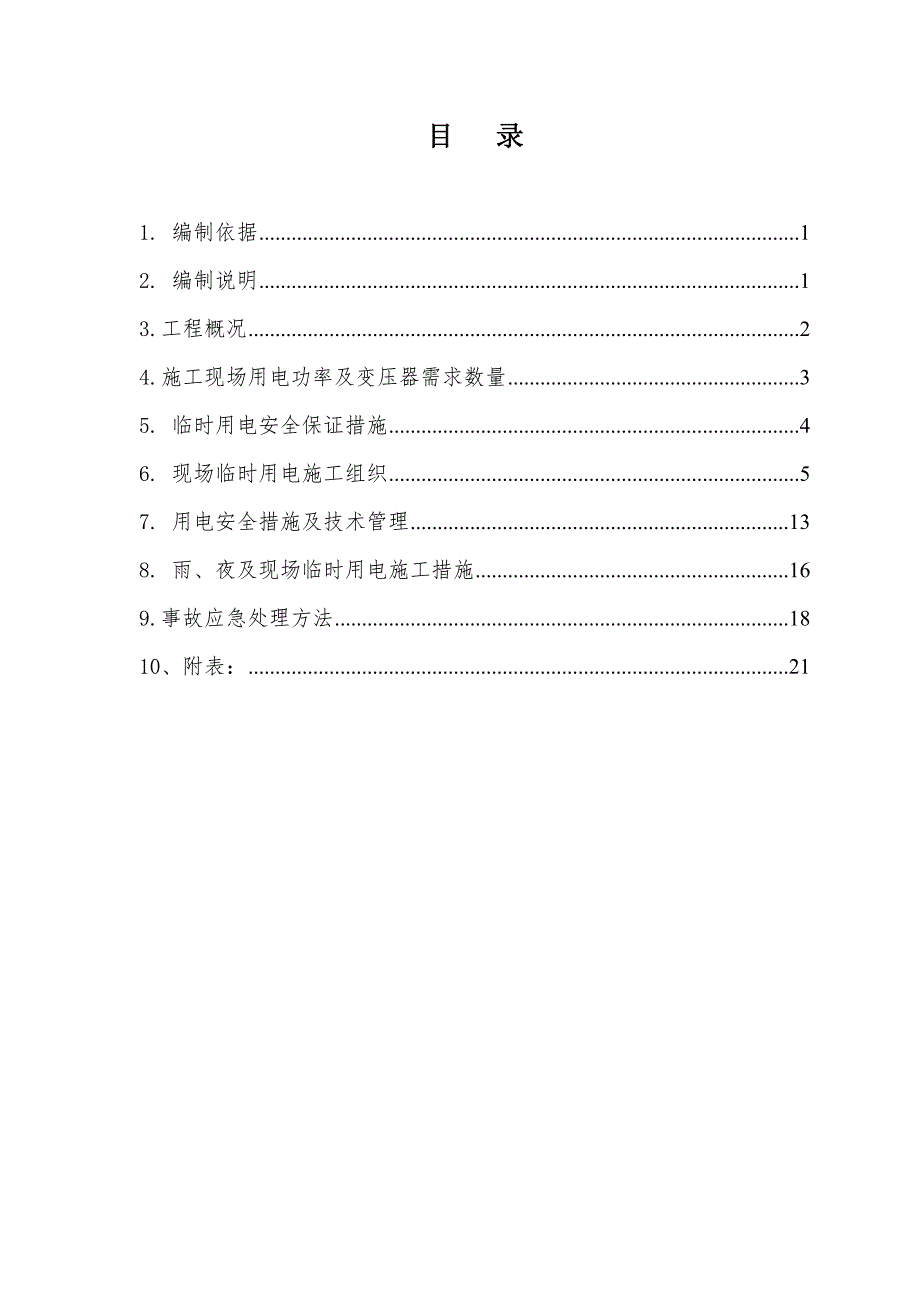

1、某某某某港区一期工程原料堆场一区基础设施工程一期工程设计施工总承包项目（SJ-SG-4标段）临时用电组织设计单 位：某某工程勘察设计院有限公司徐圩港区一期工程原料堆场一区基础设施工程一期工程SJ-SG-4标项目部 编 制： 审 核： 批 准： 时 间： 目 录1. 编制依据12. 编制说明13.工程概况24.施工现场用电功率及变压器需求数量35. 临时用电安全保证措施46. 现场临时用电施工组织57. 用电安全措施及技术管理138. 雨、夜及现场临时用电施工措施169.事故应急处理方法1810、附表：211. 编制依据 1.1 某某某某港区一期工程原料堆场一区基础设施工程一期工程设计施工总承包
2、项目（SJ-SG-4标段）工程招标文件； 1.2 某某某某港区一期工程原料堆场一区基础设施工程一期工程设计施工总承包项目（SJ-SG-4标段）工程设计图纸； 1.3 施工现场临时用电安全技术规范建设部（JGJ462005） 1.4 建设工程施工现场供电安全规范（GB5019493）1.5 建筑施工安全检查标准（JGJ592011） 1.6 某某某某港区一期工程原料堆场一区基础设施工程一期工程设计施工总承包项目（SJ-SG-4标段）施工组织设计2. 编制说明2.1 编制必要性根据JGJ 462005施工现场临时用电安全技术规范的规定：临时用电设备在5台以上或设备总容量在50kW及50kW以上者，
3、应编制临时用电组织设计。编制临时用电组织设计的目的在于使施工现场临时用电工程有一个可遵循的科学依据，从而保障其运行的安全可靠性；另一方面：临时用电组织设计作为临时用电工程的主要技术资料，有助于加强对临时用电工程的技术管理，从而保障其使用的安全性和可靠性。因此，编制临时用电组织设计是保障施工现场临时用电安全可靠的、首要的、不可缺少的基础性技术措施。临时用电组织设计的任务是为现场施工设计一个完备的临时用电工程；制定一套安全用电技术措施和电气防火措施，即所设计的临时用电的要求，同时还要兼顾用电方便和经济。2.2 本施工组织设计主要内容为某某某某港区一期工程原料堆场一区基础设施工程一期工程设计施工总承
4、包项目（SJ-SG-4标段）地块临时用电。2.3 本施工组织设计旨在指导施工安全用电。3.工程概况 3.1 工程概况本项目选址位于某某某某港区（一期）区域用海北区，位于海州湾埒子口以北至小丁港之间海岸，在海滨大道东、港区纵三路北（原规划一路）、横一路西，该区域现状已形成陆域。本工程软基处理面积为39451平方米,地基处理拟采用真空预压法。3.2 供电方式根据现场踏勘显示，本工程距离国家电网较近，施工过程中用电采用工业用电。3.3 工程用电概况本工程用电范围包括：排水板插板施工、抽真空阶段射流泵施工、施工现场夜间照明等。3.4 临时用电设计思路3.4.1根据现场实际情况，可以考虑施工用电采用树干
5、式架线，线路需要穿过施工用道路时，要架高电线（缆）。3.4.2根据负荷总计算量情况和施工实际情况，现场采用500KVA变压器供电。3.4.3现场进区电缆布设路径如下：4.施工现场用电功率及变压器需求数量41 现场施工用电设备序号用电设备名称数量(台)型号及名牌技术数据1射流泵40380v 7.5kw2打板机6380v 35kw3生活及照明用电110KW4其他用电15KW备注：射流泵和打板机不同时使用。42 有功功率计算： 1射流泵 Pj1= 7.5kw40=300KW2打板机 Pj2= 35kw6=210KW3生活及照明用电 Pj3= 3kw1=10KW4其他用电 Pj4= 2kw1=5KW4
6、3 打板期间功率P总1= Pj2 + Pj3+ Pj4 =225KW44 真空预压期间功率P总2= Pj1 + Pj3+ Pj4 =315KW4.5 现场变压器布置数量：取功率因数k=0.8S=Pmax/0.8=315/0.8KVA394KVA(注：变压器容量即视在功率，单位为KVA,有功功率P与视在功率S换算公式为P=k*S。考虑到临电系统内同时存在三相、单相等多种负载设备，因此功率因数k值取复杂系统中普遍使用的0.8)根据上述计算功率，施工现场布置500KVA变压器1台。5. 临时用电安全保证措施5.1 建立、健全用电管理制度，遵守供电设施的运行及维护操作规定。建立用电安全岗位责任制，明确
7、用电安全岗位人。5.2 电动移动工具按有关规定做到一机、一闸、一漏保，电器设备及电线、电缆安装要按国家、上级有关规定进行安全检查，防止触电事故发生。所有电器设备要有防雨设施，特别是雨季加强漏电、触电的防护工作。工作结束后有专人负责拉闸断电上锁，安排人员随时检查。5.3 现场所有用电必须由持证电工进行操作，任何人不准私拉乱接。5.4 电器设备维修必须切断电源，并在明显位置悬挂警告牌。5.5 线路架设过程中，不能成束架空敷设，不能直接绑在电杆或脚手架上，不能拖拉在地面上。5.6 线路相互交叉时，不同线路之间最小垂直距离应按照裸线不小于2.5m，电缆线不小于100cm。5.7 电线附近禁止存放易燃物
8、。5.8 总配电箱、分配电箱和开关电箱安放地势要平坦，四周不能堆放杂物。5.9 在任何施工过程中不能用金属线代替保险丝。电气设备的工作零线和保护零线必须分开，保护零线应作重复接地。5.10 如需生活用电，禁止私接电线，禁止使用电炉等大功率电器。6. 现场临时用电施工组织6.1 现场用电布置 施工现场用电的总电路控制柜放于施工区域内，按区域桩机进行支路控制，做到“一机一闸一漏保”。现场工地架设供电部分，电源线外漏部分做好绝缘保护措施。架设电源线要有安全距离。进出真空区的电缆线用竹篙绑扎的三脚架进行架设，三脚架间距不得大于3米，进区主电缆线架离地面不得低于1米。三脚架摆放时必须整齐摆放，横成线，竖
9、成行。各施工班组每天派专人进行区内电线安全巡查，如若发现有电线入水，立即整改。6.2 确定电源及走向总配电箱内设电度表和空气开关，分配电箱的设置要尽量靠近负荷中心，便于线路安装、拆除及电器维修，远离火源；电源线路要考虑减少线路负荷，保持线路整齐、清晰和相对固定。线路走向：以各总配电箱为主线，再分别引出各总配电箱供电区分配电箱，提供各区的用电。办公区和生活区的线路走向，以总配电箱为主线，再分别引出各区分配电箱，提供各区的用电，电箱务必保证二次分配，禁止从总闸箱一次分配用电。6.3现场配电线方式6.3.1 电缆线现场配电线采用架设电缆，现场自架配电线全部采用防水电缆。选取配电线路的形式为树干式：由
10、变压器引出一条干线，再从干线上引出若干直线与总电箱，总电箱引出三条干线与分电箱连接，分电箱引出三条干线与开关箱连接，开关箱与电器进行连接，形成现场施工供电网络，满足施工用电需要，如图所示：施工现场主要干线采用YC橡套电缆，根据施工现场实际要求脱离水平面架设安全距离400mm-500mm，生活用照明等用电采用PVC管穿线或塑料线槽配线。移动式配电箱和开关箱的进、出线必须用橡皮绝缘电缆。基本保护系统的接线方式：保护接地、漏电保护、保护接零。按照建设工程施工现场供电安全规范规定，在工业用电主线与总配电箱之间进行直接接地，并用TN-S具有专用保护零线的接零保护系统，同时要求，在保护零线上要有不少于三处
11、的重复接地。 TN-S接线方式6.3.2 配电箱与开关箱本施工现场设有总配电箱、分电箱及开关箱。6.3.3 箱体现场临时配电箱采用统一铁制配电箱加工定做，固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4-1.6m，其设置地点平坦并高出地面20cm，并且周围设置围栏及搭设防雨防砸棚，并在围栏上悬挂安全标志。6.3.4 “三级配电，两级保护”现场临时用电配电系统设置总配电箱、分配电箱、开关箱，变压器或外电电源引入现场总配电箱，总配电箱下设分配电箱，分配电箱下设开关箱，开关箱用来控制用电设备，从而形成“三级配电”模式。现场临时用电回路和设备加装两级漏电保护器，实现触漏电“两级漏电保护”系统。总
12、配电箱中应加装总漏电保护器，作为初级漏电保护，末级漏电保护器装配在开关箱内。6.3.5 配电箱配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接，PE线必须通过PE线端子板连接。6.3.6 开关箱流动开关箱内电器的技术参数由专门用电设备容量决定。各施工机具用的专用电闸箱根据本机具电机的容量选配合格的电器元件，闸箱内要安装隔离开关和漏电保护器，漏电保护器的动作电流值按要求为30毫安。6.3.7 配电箱、开关箱安全要求施工用电的配电装置是专门用作分配电力装置，它是施工用电中安全技
13、术最集中、最关键电气设备，是安全用电主要环节。（1）配电系统应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱实行分级配电。分配电箱与开关箱距离30m。开关箱用于控制固定式用电设备水平距离3m。（2）动力配电箱与照明配电箱宜分别设置。若合置在同一配电箱内，动力和照明线路应分路设置。（3）开关箱应由末级分配电箱配电。配电箱的总回路和分路必须装有明显断开点。（4）配电箱、开关箱应设置在干燥、通风及常温场所，否则应作相应防护处理。电箱设置位置周围应有足够二人同时工作的空间和通道，不准堆放任何妨碍操作、维修的物品。（5）配电箱、开关箱制作采用1.5mm冷轧钢板或阻燃绝缘材料，严禁用木板制作。
14、铁质箱体应便于做整体保护接地或保护接零。箱体结构上应附加配置电器安装板和箱门。按规范要求配电箱内电器首先应安装在金属或非木质的绝缘电器安装板上，然后整体紧固在箱体内。箱内开关、电器安装应牢固不得歪斜、松动。连接导线采用绝缘导线,排列整齐不得有外露带电部位。安装板上必须分别配置专用保护接零工作接零的端子板，每个接线桩2根线。电箱开关箱内的工作零线应通过接线端子板连接，配电箱、开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须保护接零，保护零线通过接线端子板连接。箱中导线进出线口应在箱体下底面，进出线应加护套，分路成束，并做成防水弯。进入开关箱电源线严禁用插销连接。整个箱体能防雨、防尘、且能加锁。箱子后板应能拆卸，以便于维护、保养、检查。（6）配电箱安装高度，固定式电箱的中心点与地面的垂直距离应为1.4-1.6m。移动式配电箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为0.8-1.6m。（7）箱内器必须可靠完好，不准使用破损、不合格的电器。电器元件应具有产品合格证，并纳入技术档案资料内。配电箱
