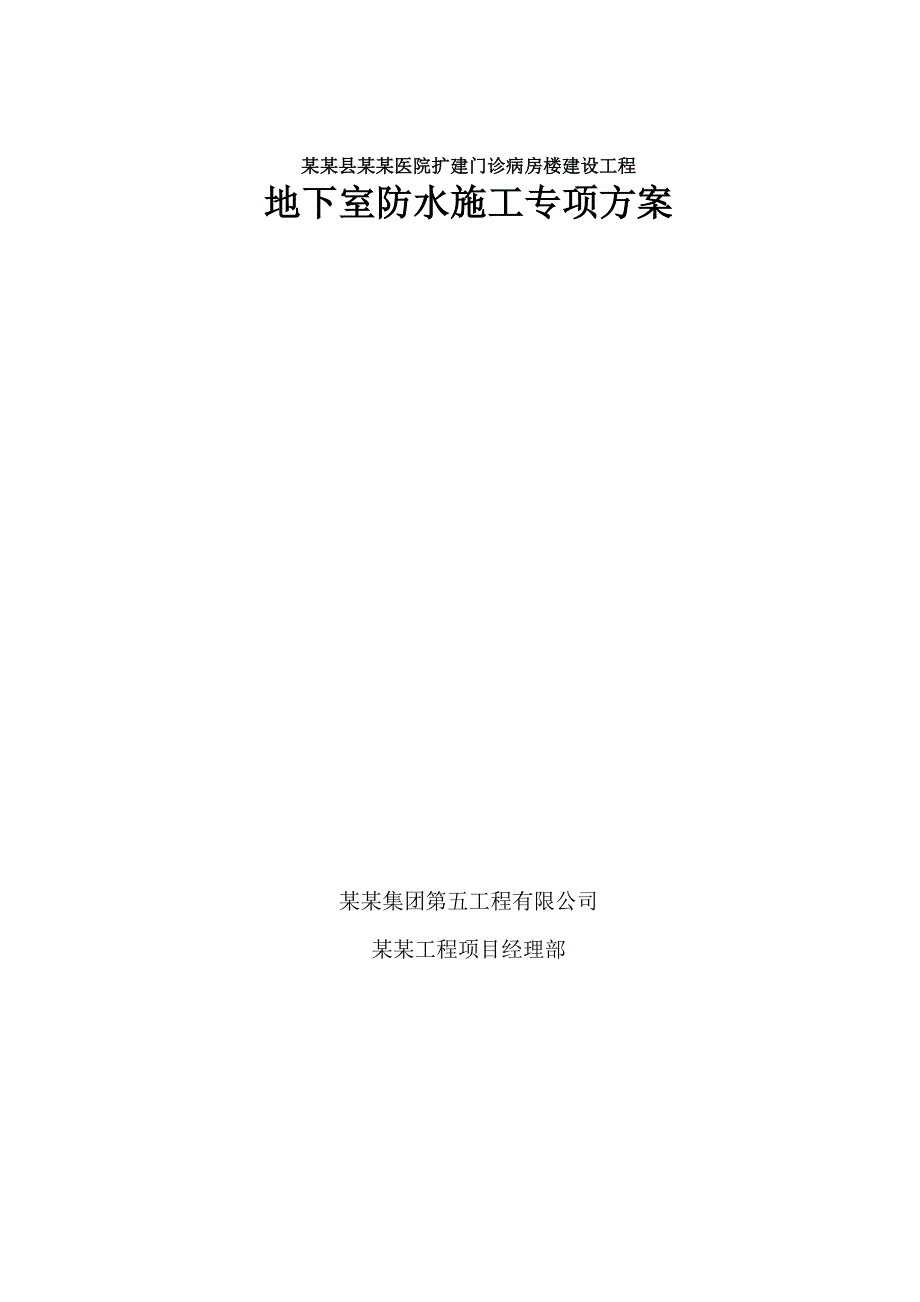

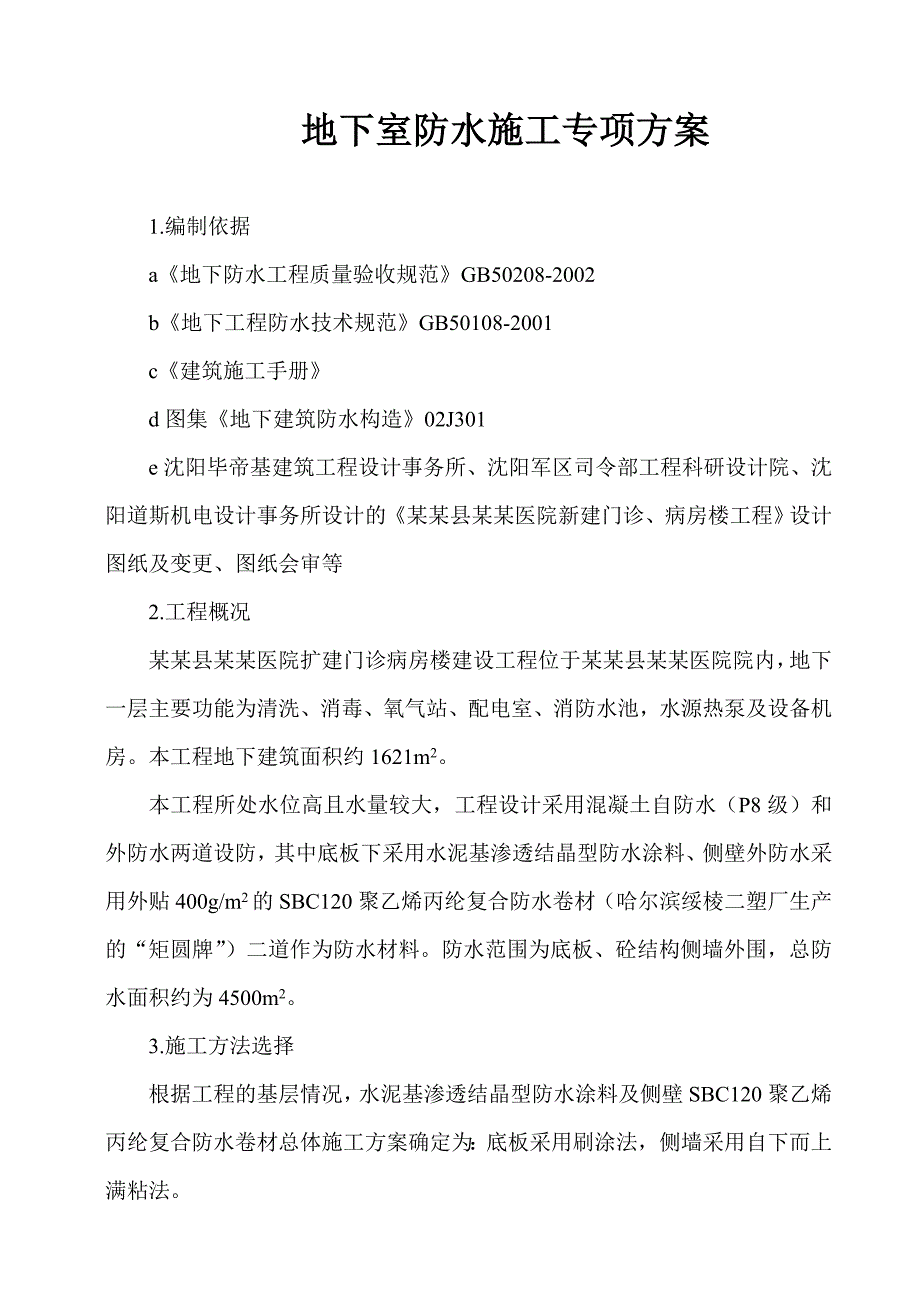

1、某某县某某医院扩建门诊病房楼建设工程地下室防水施工专项方案某某集团第五工程有限公司某某工程项目经理部地下室防水施工专项方案1.编制依据a地下防水工程质量验收规范GB50208-2002b地下工程防水技术规范GB50108-2001c建筑施工手册d图集地下建筑防水构造02J301e沈阳毕帝基建筑工程设计事务所、沈阳军区司令部工程科研设计院、沈阳道斯机电设计事务所设计的某某县某某医院新建门诊、病房楼工程设计图纸及变更、图纸会审等2.工程概况某某县某某医院扩建门诊病房楼建设工程位于某某县某某医院院内，地下一层主要功能为清洗、消毒、氧气站、配电室、消防水池，水源热泵及设备机房。本工程地下建筑面积约16

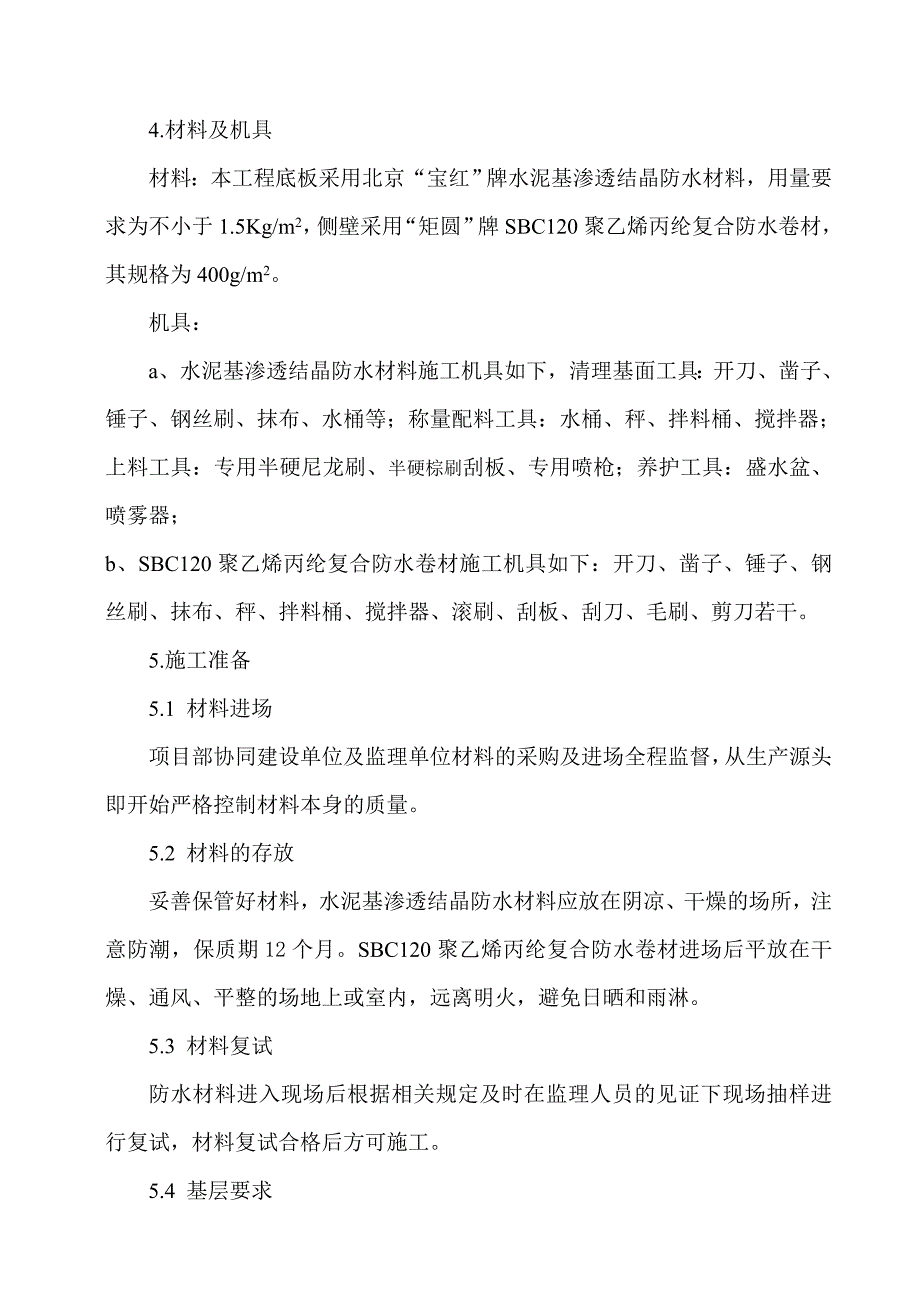

2、21m2。本工程所处水位高且水量较大，工程设计采用混凝土自防水（P8级）和外防水两道设防，其中底板下采用水泥基渗透结晶型防水涂料、侧壁外防水采用外贴400g/m2的SBC120聚乙烯丙纶复合防水卷材（哈尔滨绥棱二塑厂生产的“矩圆牌”）二道作为防水材料。防水范围为底板、砼结构侧墙外围，总防水面积约为4500m2。3.施工方法选择根据工程的基层情况，水泥基渗透结晶型防水涂料及侧壁SBC120聚乙烯丙纶复合防水卷材总体施工方案确定为：底板采用刷涂法，侧墙采用自下而上满粘法。4.材料及机具材料：本工程底板采用北京“宝红”牌水泥基渗透结晶防水材料，用量要求为不小于1.5Kg/m2，侧壁采用“矩圆”牌SB
3、C120聚乙烯丙纶复合防水卷材，其规格为400g/m2。机具：a、水泥基渗透结晶防水材料施工机具如下，清理基面工具：开刀、凿子、锤子、钢丝刷、抹布、水桶等；称量配料工具：水桶、秤、拌料桶、搅拌器；上料工具：专用半硬尼龙刷、半硬棕刷刮板、专用喷枪；养护工具：盛水盆、喷雾器；b、SBC120聚乙烯丙纶复合防水卷材施工机具如下：开刀、凿子、锤子、钢丝刷、抹布、秤、拌料桶、搅拌器、滚刷、刮板、刮刀、毛刷、剪刀若干。5.施工准备5.1 材料进场项目部协同建设单位及监理单位材料的采购及进场全程监督，从生产源头即开始严格控制材料本身的质量。5.2 材料的存放妥善保管好材料，水泥基渗透结晶防水材料应放在阴凉、
4、干燥的场所，注意防潮，保质期12个月。SBC120聚乙烯丙纶复合防水卷材进场后平放在干燥、通风、平整的场地上或室内，远离明火，避免日晒和雨淋。5.3 材料复试防水材料进入现场后根据相关规定及时在监理人员的见证下现场抽样进行复试，材料复试合格后方可施工。5.4 基层要求（1）基层表面应压实平整，不得有酥松、起皮、起砂等缺陷。（2）与基层相连的砖胎模、坑槽、管道等阴阳角作成平整光滑、均匀一致的圆弧，半径R不小于30mm。（3）清除基层表面突出的异物、砂浆等，用高压空气将尘土、杂物清除干净，阴阳角、管道及抗浮锚杆根部等处必须仔细清理，确保基层表面清洁干净。清理完成须报验合格后方可进行防水卷材施工。（
5、4）穿出防水层的管道必须在防水工程开工前安装完毕，并预留出30cm管头，以便于防水施工。5.5 样板领路制防水工程开始施工前先做样板铺贴，经建设单位及监理单位共同验收同意后再进行大面积铺贴。6.施工工艺6.1工艺流程底板：采用刷涂法。侧墙：自下而上满粘法粘贴。底板施工顺序：基层清理放线静压管桩根部水泥基防水处理底板或承台（筏板）外侧阴角处铺贴SBC120卷材附加层大面刷涂水泥基渗透结晶防水材料12遍（不包括砖胎模立面，砖胎模立面采用SBC120卷材）40厚C20细石砼保护层底板钢筋绑扎底板砼浇筑；侧墙施工顺序：基层清理抹20厚普通防水砂浆放线穿墙套管处理及阴阳角处铺贴SBC120卷材附加层下部
6、卷材与底板甩槎粘接自下而上粘每幅卷材清理甩槎卷材密封收口80厚聚苯乙烯阻燃泡沫板保护层基坑回填土。6.2施工方法6.2.1底板水泥基渗透结晶防水施工方法6.2.1.1、检查混凝土基面有无病害或缺陷，有无钢筋头、有机物、油漆等其它粘结物等，对存在的部位进行认真清理，对混凝土出现裂缝的部位用钢丝刷进行重点打毛，如：裂缝大于0.4mm的则需要开U型槽15*20mm，用钢丝刷、凿子或高压水枪打毛混凝土基面，清理处理过的混凝土基面，不准残存任何的悬浮物质。6.2.1.2、基面湿润 用水充分湿润处理过的待施工的施工基面，保持混凝土结构得到充分的湿润、润透，但不宜有明水。6.2.1.3、制浆 a粉料与干净的
7、水调和（水内要求无盐、无有害成分），混合时可用手电钻装上有叶片的搅拌棒或戴上胶皮手套用手及抹子搅拌。b粉料与水的调和比:按照容积比，涂刷时用5份料2.5份水调和。c灰浆的调制：将计量过的粉料与水倒入容器内，用搅拌物充分搅拌3-5分钟，使料拌和均匀；一次调料不宜过多（调成后不准再加水及粉料，一次成型），要在20分钟内用完。6.2.1.4、涂刷 a涂刷时要用专用半硬的尼龙刷。 b涂刷时要注意来回用力，确保凹凸处满涂，并厚薄均匀。 c在平面或台阶处进行施工时必须注意涂刷均匀，阴阳角处要涂刷均匀，不能有过厚的沉积，防止在过厚处出现开裂。d裂缝大于0.4mm时应先开槽，后湿润、在涂刷浓缩剂浆料1.5h后
8、用浓缩剂半干料团夯实，继续用浓缩剂浆料涂刷，用量不变。e一般要求涂刷2道，即在第1层涂料达到初步固化（约12h）后，进行第2道涂料涂刷。当第1道涂料干燥过快时，应浇水湿润后再进行第2道涂料涂刷。6.2.1.5检验 a涂层施工完毕后，须检查涂层是否均匀，如有不均匀处，须进行修补。 b涂层施工完毕后，须检查涂层是否有暴皮现象，如有，暴皮部位需要清除，并进行基面再处理后，再次用赛柏斯涂刷。c涂层的返工处理：返工部位的基面，均需潮湿，如发现有干燥现象，则需喷洒水后再进行赛柏斯涂层的施工，但不能够有明水出现。6.2.1.6养护 a终凝后3-4小时或根据现场湿度而定，采用喷雾式撒水养护，每天喷水养护3-5
9、次，连续2-3天，室外施工时要注意避免雨水冲坏涂层。b施工过程中48小时内避免雨淋、霜冻、日晒、沙尘暴、污水及40以上的高温。 c养护期间不得碰撞防水层。 6.2.1.7、验收a用观察法检查：涂层要涂刷均匀，不许有漏涂和漏底。 b按规定做好养护，保证养护时间、次数及使用雾水，同时养护期间不得有磕碰。 c涂层不得有起皮、剥落、裂纹等现象。 6.2.1.8、特殊部位处理 a水平施工缝 施工缝内部采用干撒法，干撒用量1.5Kg/m2，在侧墙外侧剔一凹槽，填塞浓缩剂，后在侧墙外部或底板砖胎模砂浆层从施工缝上涂刷浓缩剂，用量1.5Kg/m2。b纵向施工缝纵向施工缝同侧墙涂刷同步施工，若施工缝处有蜂窝或大
10、于1mm的裂缝,要剔凿清理,用浓缩剂半干料团填补压实,后用浓缩剂外涂.c穿墙管穿墙管安装完毕后,在穿墙管外部,沿管口周围剔凿U形槽，宽2cm，深3cm，用浓缩团填补压平，再用外涂浓缩剂涂刷。6.2.2侧壁SBC120聚乙烯丙纶复合防水卷材防水施工方法6.2.2.1在处理好的基层上喷刷基层处理剂，用喷枪及长柄滚刷将基层处理剂喷刷在基层表面。涂刷要均匀，不得漏刷或露底。6.2.2.2施工前在已处理好的基层表面按照所选卷材的宽度留出搭接缝尺寸，将铺贴卷材的基准线弹好，按此基准线进行卷材铺贴施工。放线时应注意尽量减少接头，接头部位要相互错开，上下两层。防水层的搭接逢也需错开，铺贴时应将卷材沿顺放好的线
11、拉直、铺平。6.2.2.3大面积铺贴采用满粘法，先铺贴大面，后粘结搭接缝。该方法可保证卷材铺贴质量，利于卷材与基层及卷材搭接缝。6.2.2.4起始端刮粘卷材时，先将整卷卷材置于铺贴起始端，对准基层上已弹好的基准线，滚展卷材约1m，由一人站在卷材正面将这1m卷材拉起，另一人站在卷材底面向上刮铺，再由一人以手持压辊对铺贴的卷材进行排气压实。6.2.2.5卷材铺贴搭接上层卷材盖过下层卷材不小于100mm。立面与平面的转角处，卷材的搭接应留在平面上且距离立面不小于600mm。卷材搭接缝以及卷材收头的粘贴是影响铺贴质量的关键之一，不随大面一次粘铺，而作专门处理。用刮板将胶浆刮平，沿边端封严。具体方法为：
12、a防水卷材先用橡胶沥青嵌缝膏嵌固填实，然后用水泥砂浆封堵严密。b复合卷材接缝搭接宽度：长边接缝为100mm，短边接缝为120mm。相邻短边接缝要错开1m以上，垂直转角处（墙面与地面的夹角）接缝距转角大于0.6m。采用盖条方式，盖条宽度为100mm。6.2.2.6考虑到本工程间后浇带浇筑间隔时间较长，后浇带考虑增设附加层。（节点见附图1）6.2.2.7细部及阴阳角部位加铺贴SBC120附加层，附加层总宽度为500mm，以阴阳角对分（节点见附图2及附图3）。先按细部形状将卷材剪好，再细部贴一下，视尺寸、形状合适后，粘贴在已涂刷密封材料的基层上，并压实铺牢。6.2.2.8对于穿过砼墙板的预留套管收口
13、部位用铝压条固定，电钻钻孔，其间距约为25cm，用螺丝刀上紧子攻丝，不得有松动现象，上面用密封胶密封（节点见附图4-1）。对于不穿出砼墙板的预留套管收口部位待SBC120防水卷材铺贴此部位时采用聚氨酯等密封材料密封收口（节点见附图4-2）。 6.2.2.9突出的管道采用卷材包覆，末端粘实并用铝压条固定密封胶收口。6.2.2.10底板周边采用M5.0 水泥砂浆砌筑Mu10机制青砖砖模，300mm厚构造底板、承台及筏板的砖模宽度均为240mm，高度为底板（承台）厚度+120mm。砖模转角处及在通长方向上每3m设 370mm砖垛。砖模内侧距设计地下室底板及承台外表面50mm，以便于砖模内侧抹灰找平及
14、贴完SBC120卷材后抹灰保护。砖胎模顶及内侧采用水泥砂浆找平，SBC120卷材铺贴至砖模顶后甩出300mm的预留端已备同外墙SBC120卷材搭接。防水卷材预留端干铺在砖模顶，上覆盖一层塑料薄膜，再砌一皮青砖做第二层保护层。（节点见附图5）。6.2.2.11砖胎模内侧SBC120卷材粘贴完毕后抹水泥砂浆保护。墙体砼施工完毕后将防水卷材甩头展平清净与墙体卷材搭接。（节点见附图6）。6.2.2.12立墙卷材由下向上铺贴，采用粘贴法。立墙面卷材粘贴借助脚手架进行，操作时应精心仔细将卷材粘贴牢固，以避免立面卷材产生滑坠。立墙防水完成经验收合格后，基坑回填前在卷材防水层外侧用80厚聚苯乙烯泡沫板保护层，
15、以防回填时破坏防水层。7.质量保证措施7.1施工时必须严格按照国标GB50208-2002施工。7.2防水层的施工应在上道工序完毕后进行，不得交叉施工。7.3铺贴卷材时施工环境温度在-5以下，雨、雪、6级以上大风天气不能铺贴卷材。7.4施工时要注意保护，及时清理现场施工废弃物，并妥善保管。每日施工结束前应将卷材临时固定，以免被风吹起。7.5施工现场严禁烟火，施工人员进入现场不得穿底带金属的鞋，尽量穿布鞋，以防扎破卷材。7.6施工过程中严格检测：目测：看是否有漏刷、漏粘现象及鼓包现象；手工检测：用平口螺丝刀或用探针沿粘缝稍微用力挑试，检查有无漏粘和虚粘现象。实行“三检制度”。7.7现场注意成品保护，不得在防水层上穿眼打洞，一旦有损坏，立即
