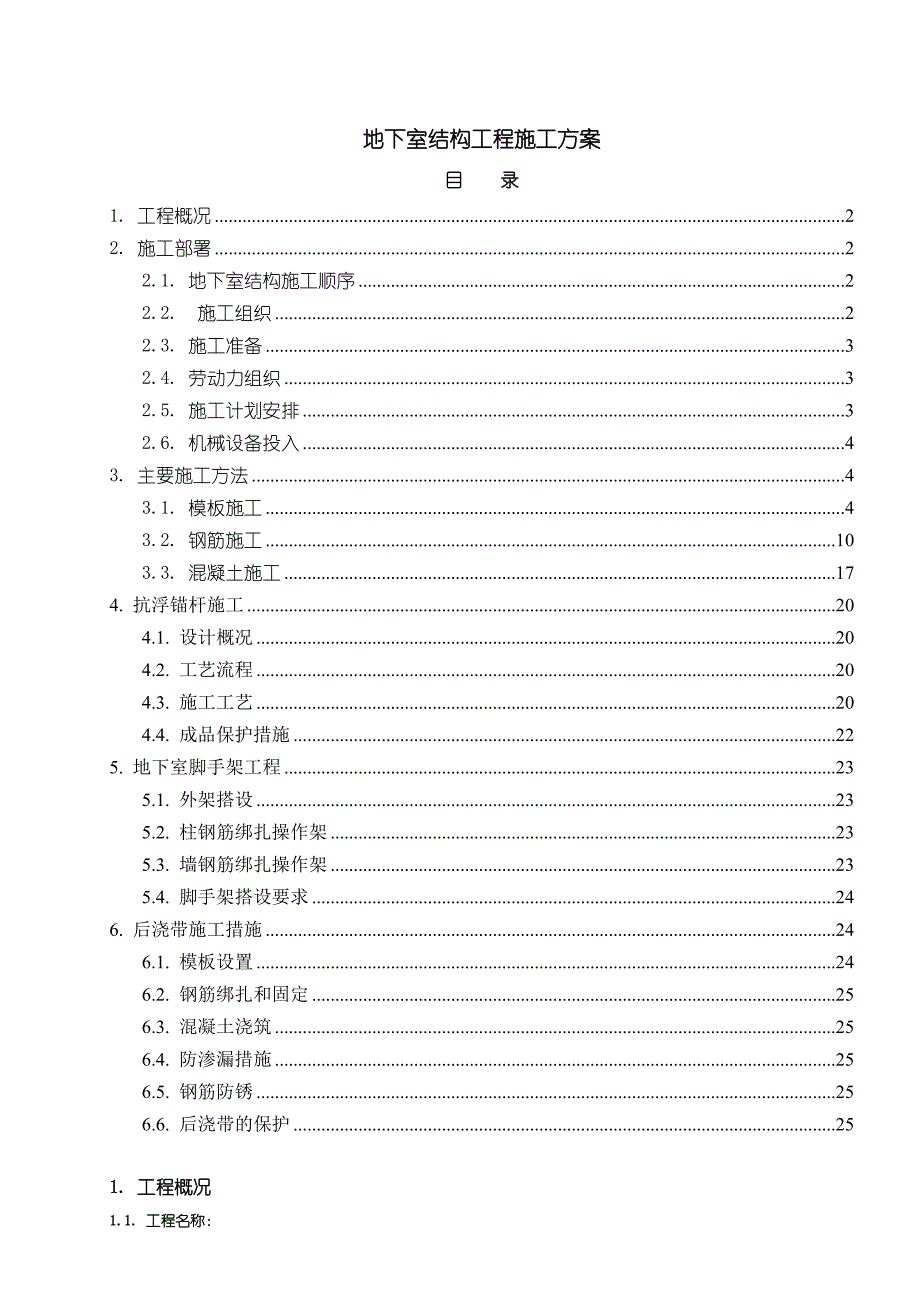

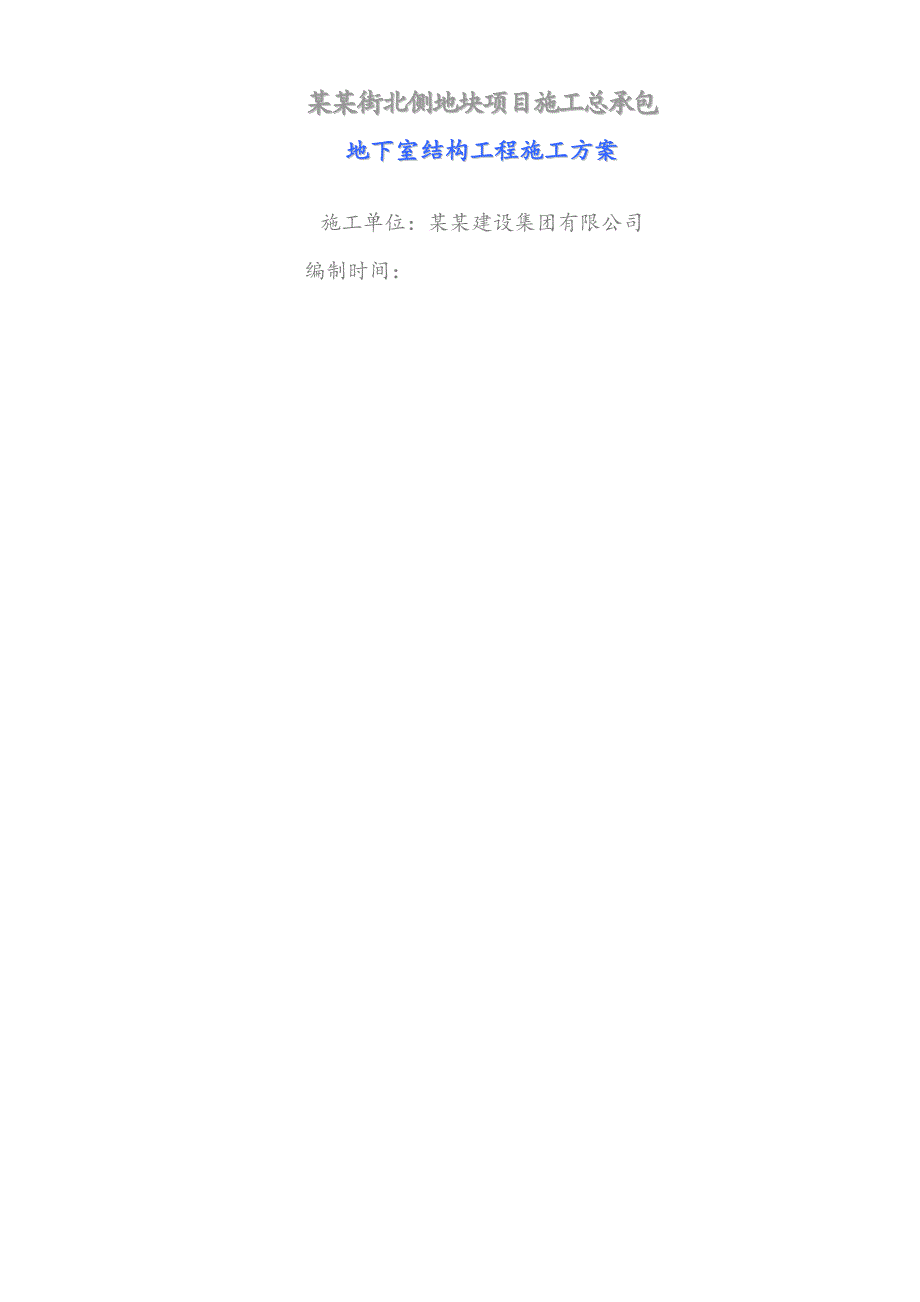

1、某某街北侧地块项目施工总承包地下室结构工程施工方案施工单位:某某建设集团有限公司 编制时间:地下室结构工程施工方案目 录1. 工程概况22. 施工部署22.1. 地下室结构施工顺序22.2. 施工组织22.3. 施工准备32.4. 劳动力组织32.5. 施工计划安排32.6. 机械设备投入43. 主要施工方法43.1. 模板施工43.2. 钢筋施工103.3. 混凝土施工174. 抗浮锚杆施工204.1. 设计概况204.2. 工艺流程204.3. 施工工艺204.4. 成品保护措施225. 地下室脚手架工程235.1. 外架搭设235.2. 柱钢筋绑扎操作架235.3. 墙钢筋绑扎操作架23
2、5.4. 脚手架搭设要求246. 后浇带施工措施246.1. 模板设置246.2. 钢筋绑扎和固定256.3. 混凝土浇筑256.4. 防渗漏措施256.5. 钢筋防锈256.6. 后浇带的保护251. 工程概况1.1. 工程名称:某某街北侧地块改造项目1.2. 工程地点、工程分区及主要功能:某某街北侧地块改造项目位于大连市某某街北侧,整体项目地块东至延安路,南至一德街,西至玉光街,北至警卫街。本工程为高档公寓、商业开发项目与回迁项目:1#楼(商业办公、公寓):地上21层;房屋高度90.70m;2#楼(商业办公):地上2层;房屋高度13.90m; 3#楼(回迁住宅):地上36层;房屋高度112
3、.45m;4#楼(回迁商业办公):地上4层;房屋高度15.30m; 5#楼(地下车库):地下3层。1.3. 工程地质概况1.3.1. 工程地质及水文地质概括:根据岩土工程勘察报告场地适宜该项目工程建设,建筑条件较好。场地部分钻孔见有地下水,地下水赋存于场地基岩裂隙中。勘察期间观测各钻孔稳定地下水位埋藏深度为5.8010.40米,水位标高16.3020.97米。根据环境水对钢筋混凝土结构腐蚀性判别标准(按最不利考虑),场地地下水对混凝土结构具有弱等腐蚀性,按长期浸水,对钢筋混凝土结构中的钢筋具微腐蚀性,按干湿交替,该地下水对钢筋混凝土中的钢筋具中等腐蚀性。1.3.2. 基础形式及基础持力层:1#
4、、3#楼采用平筏板基础,持力层为中风化板岩,承载力特征值为fa=1000Kpa。2#、4#、5#楼均采用柱下独立基础+防水底板,持力层为中风化板岩,承载力特征值为fa=1000Kpa。材料:基础底板混凝土强度等级为C40;垫层C15 ;地下室混凝土抗渗等级底板及侧墙为 P8。后浇带:本工程后浇带共设2条 ,均采用高一强度等级微膨胀混凝土浇筑.要求在两侧混凝土浇筑两个月后补浇,2. 施工部署2.1. 地下室结构施工顺序底板外模砖墙砌筑、抹灰抗浮锚杆施工底板防水施工底板防水保护层施工底板钢筋绑扎底板混凝土浇筑地下三层竖向结构施工地下三层顶板结构施工地下二层至地下一层结构施工地下室顶板施工地下室外墙
5、防水及保护层施工地下室基槽回填土施工2.2. 施工组织按照以回迁楼为龙头施工的总体部署,优先考虑回迁楼的施工安排。地下室结构施工将分成四段组织流水作业,各段划分为:A段(回迁楼区域)、B段(回迁楼南侧区域)、C段(公寓楼区域)、D段(公寓楼北侧区域)。参见示意图。地下室施工阶段各区域流水段划分示意图2.3. 施工准备1) 作好交底工作,使工人能确实掌握操作要领。2)砼浇筑前,浇筑区域必须彻底清理干净,不得有渣土、杂物等,确认其它工序已经完工后才可浇筑;浇筑时,应先用与混凝土成分相同的砂浆湿润溜槽表面。3)现场备用一部分减水剂,当混凝土坍落度达不到要求时,可按说明掺入适量的减水剂,经搅拌均匀后,
6、再进行浇筑。4)准备充足的砼养护所需的塑料布以及防雨水的物资和排水设施等。5)检查所有施工前的条件是否具备(包括人、机、料、照明、天气情况、扰民等各种环境条件)。6)选择天气良好的时段实施混凝土浇筑。2.4. 劳动力组织按照流水施工方法,将进行分组施工,其中:普工班组分为2组,实施每8小时轮流倒班制,主要确保砼浇筑的连续施工;钢筋班组分为2组、模板2组。具体人数据实际施工情况随时调配。 管理人员分成白班和夜班倒班制,每班工作时间12小时。劳动力基本配备情况见下表:工 种施 工 阶 段备 注垫层防水钢筋制安模板混凝土浇筑普工6066620瓦工1022钢筋工20木工4104焊工411电工22222
7、水暖工222架子工333防水工102.5. 施工计划安排详见下表序号分部分项工程名称开始时间结束时间持续天数13号楼范围下基底人工清槽2014.7.292014.8.143号楼两座塔吊安装2014.8.12014.8.5623号楼范围下基础底板砼垫层2014.8.42014.8.5233号楼范围下基础砖模2014.8.62014.8.10543号楼范围下底板防水2014.8.112014.8.14453号楼范围下底板防水保护层2014.8.152014.8.17363号楼范围下底板钢筋制作、安装2014.8.162014.8.261173号楼范围下底板模板、止水钢板安装2014.8.24201
8、4.8.29683号楼范围下底板砼浇注2014.8.302014.8.31295/2-A轴以南范围底板人工清槽、砼垫层、基础砖模2014.8.22014.8.1110105/2-A轴以南范围基础底板抗浮锚杆2014.8.92014.8.157115/2-A轴以南范围底板防水、保护层2014.8.142014.8.174125/2-A轴以南范围底板钢筋制作、安装2014.8.182014.8.2710135/2-A轴以南范围底板模板、止水钢板安装2014.8.262014.8.316145/2-A轴以南范围底板砼浇注2014.9.12014.9.22151号楼范围下人工清槽、砼垫层、基础砖模20
9、14.8.102014.8.2213161号楼范围下基础底板抗浮锚杆2014.8.212014.8.277171号楼范围下底板防水、保护层2014.8.282014.8.303181号楼范围下底板钢筋制作、安装2014.8.292014.9.1013191号楼范围下底板模板、止水钢板安装2014.9.92014.9.135201号楼范围下底板砼浇注2014.9.142014.9.152151-G以北范围底板人工清槽、砼垫层、基础砖模2014.8.202014.8.267161-G以北范围底板基础底板抗浮锚杆2014.10.52014.10.106171-G以北范围底板底板防水、保护层2014.
10、10.112014.10.155181-G以北范围底板底板钢筋制作、安装2014.10.142014.10.2310191-G以北范围底板底板模板、止水钢板安装2014.10.222014.10.254201-G以北范围底板底板砼浇注2014.10.262014.10.27216给排水配套工程2014.7.202014.10.279917电气工程2014.7.202014.10.27992.6. 机械设备投入主要机械设备配置见下表:设备名称型 号数 量备 注拖式混凝土地泵HBT603台备用2台汽车泵臂长42米2台机动和导墙砼浇筑混凝土搅拌运输车容量12m3/罐20台备用4部混凝土振捣棒1.1k
11、w,20个备用4台混凝土表面振捣器L1500mm4个混凝土表面振捣、找平混凝土抹光机900mm4台混凝土表面压光、压实吸水真空泵5m3/h10个应急使用,抽取雨水3. 主要施工方法3.1. 模板施工3.1.1. 砖胎模和导墙外墙施工缝留设在距底板顶400mm处,此400mm高导墙混凝土随底板混凝土同时浇筑。底板外边模为砖模:其中1.6米厚筏板边采用370mm厚MU10页岩砖M5水泥砂浆砌筑、0.6米高底板边采用240mm厚MU10页岩砖M5水泥砂浆砌筑,砖模内侧面与顶面抹灰(15厚1:2.5水泥砂浆);要求阴阳角处做圆角处理,便于防水层的施工,墙体底部按设计要求预铺一层防水卷材,参见“图-3.
12、1”所示;导墙采用木模板,详见“图-3.1”所示,在砼浇筑前用适当物体作为压载(如沙代子、钢管、钢筋等),以防止模板漂浮。图-3.13.1.2. 承台模板安装见下图3.1.3. 电梯井、积水坑模板施工 集水坑支模、如上图所示,先铺设集水坑底面的1010的钢丝网两层,钢丝网与集水坑的上层筋绑扎在一起,并架设混凝土垫块保证上部钢筋的保护层厚度。根据集水坑的尺寸将钢丝网每间隔450mm剪出一个70洞,以方便振捣混凝土,边侧的振捣洞距集水坑边侧不小于300mm。然后在钢丝网上绑扎一排20250mm钢筋,防止在浇筑混凝土时钢丝网上浮。、将集水坑的侧模按照集水坑位置线支设,侧模的背后设置50mm100mm
13、木方做龙骨,再支设横撑和斜撑固定集水坑侧模,并保证集水坑侧模的垂直度。3.1.4. 主要部位模板系统选用表部位/模板形式砖胎模木模板普通钢管碗扣架基础底板侧模集水坑、电梯井梁板地下室墙框架柱楼梯门窗洞口坡道墙3.1.5. 平面结构模板地下室梁板:面板采用15mm厚多层板,采用木方做背楞,次背楞为50100mm木方,间距250mm,主背楞为100100mm木方,间距1200mm。梁侧次背楞为50100mm木方,间距250 mm,主背楞为钢管,间距600 mm。梁高超过600 mm设一道对拉螺栓。梁板模板支设示意图支撑采用碗扣式脚手架,立杆间距12001200mm为原则,梁下支撑间距不大于900mm。当梁板跨度4m时,模板应起拱,起拱高度为梁跨的110003/1000。主次梁交接时,先主梁起拱,后次梁起拱。3.1.6. 竖向模板(1)底板外模见前所述。(2)地下室墙模板采用现场加工木模板体系
