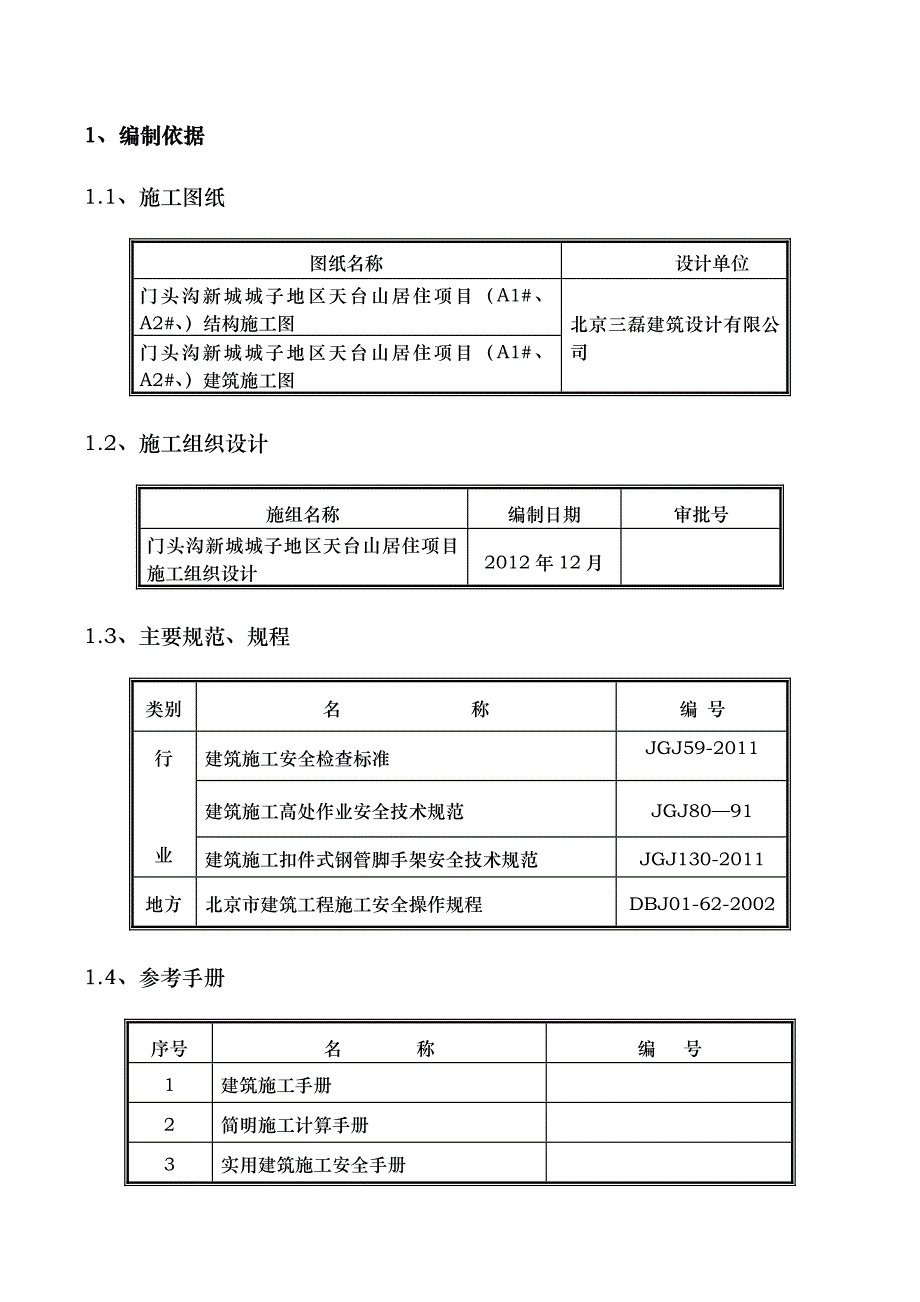

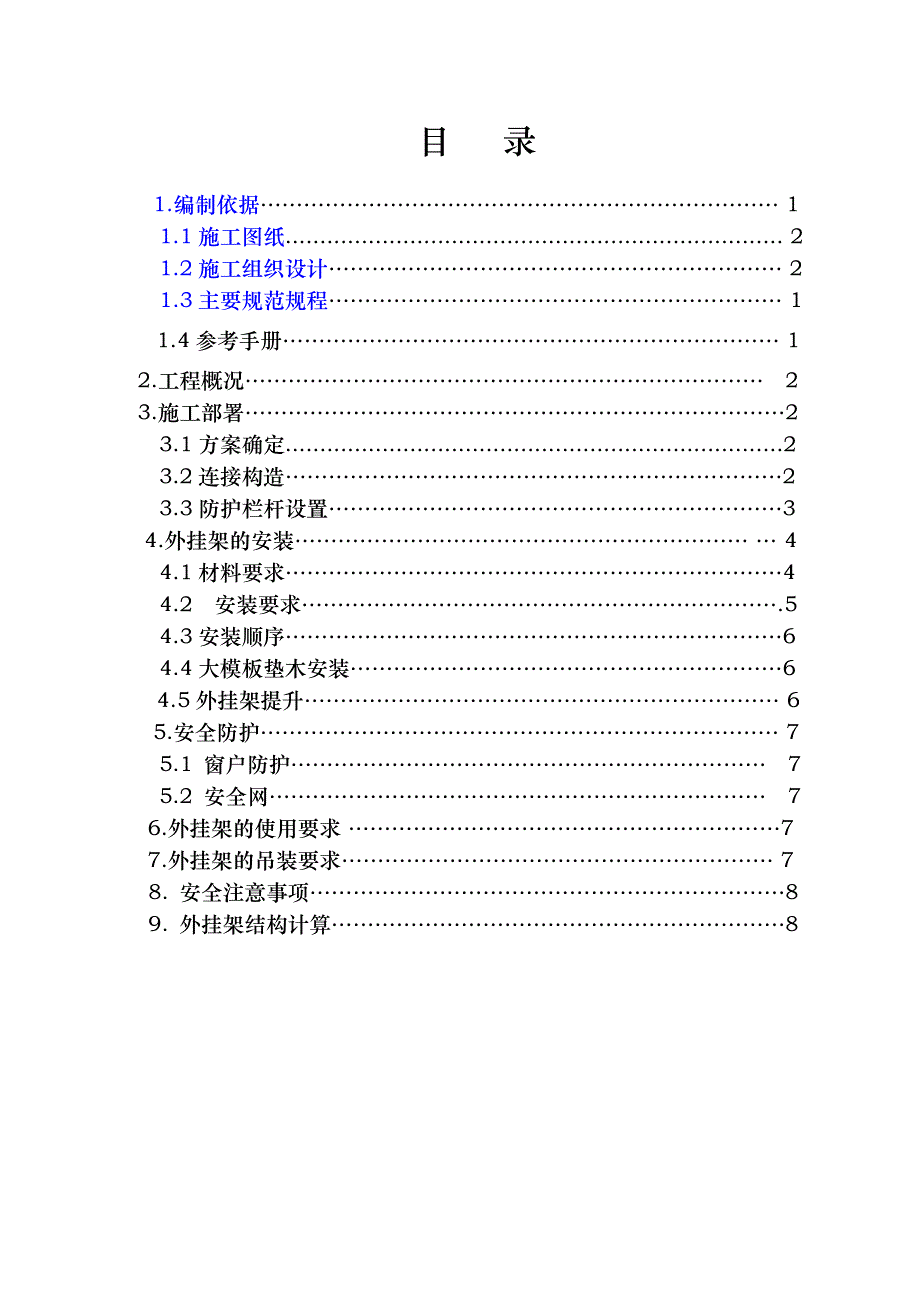

1、目 录 1.编制依据 11.1施工图纸. 21.2施工组织设计 21.3主要规范规程 1 1.4参考手册 12.工程概况 23.施工部署23.1方案确定.23.2连接构造23.3防护栏杆设置34.外挂架的安装 44.1材料要求44.2 安装要求.54.3安装顺序64.4大模板垫木安装6 4.5外挂架提升 6 5.安全防护 75.1 窗户防护 75.2 安全网 76.外挂架的使用要求 77.外挂架的吊装要求 7 8. 安全注意事项8 9. 外挂架结构计算81、编制依据1.1、施工图纸图纸名称设计单位门头沟新城城子地区天台山居住项目（A1#、A2#、）结构施工图北京三磊建筑设计有限公司门头沟新城城

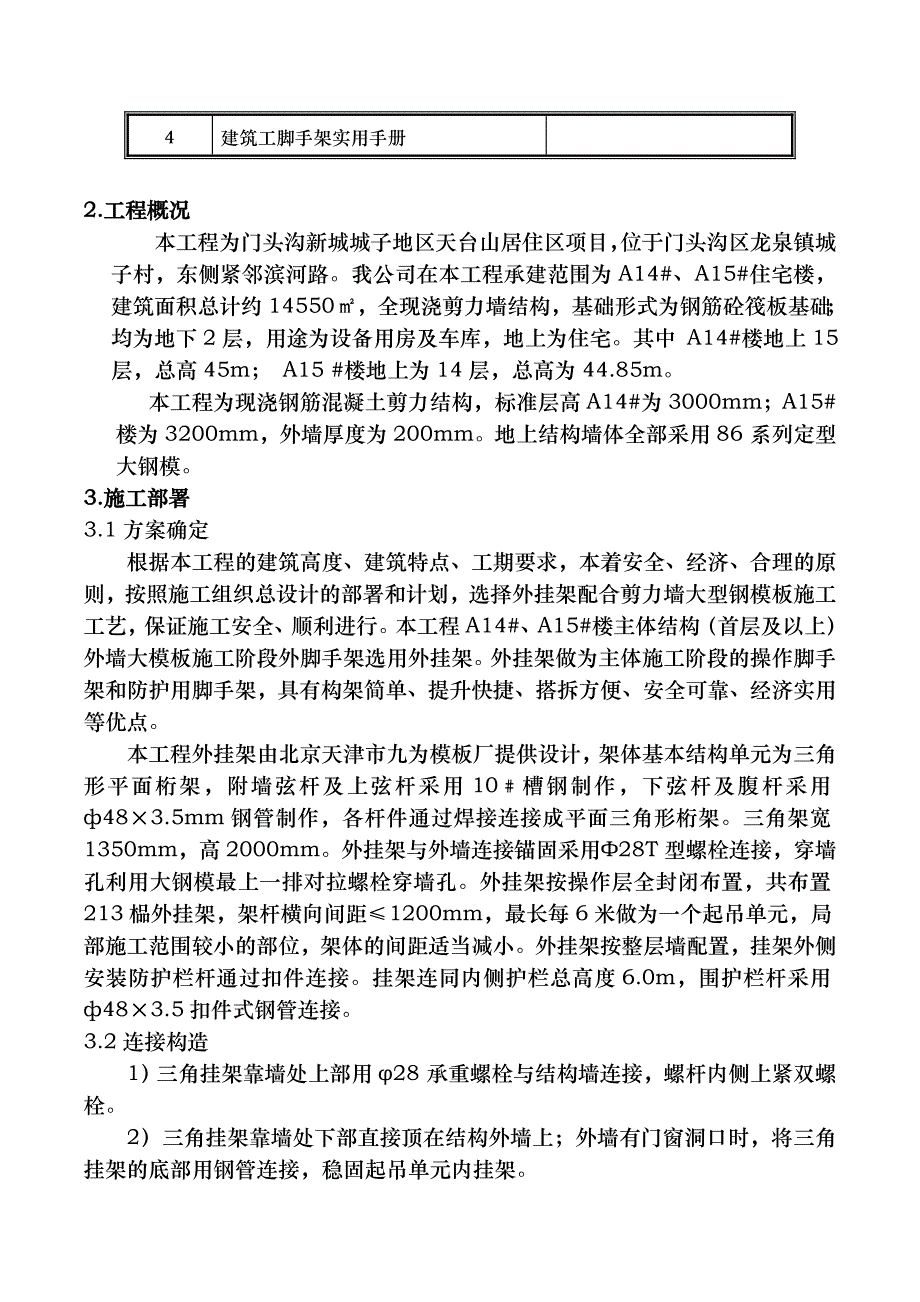

2、子地区天台山居住项目（A1#、A2#、）建筑施工图1.2、施工组织设计施组名称编制日期审批号门头沟新城城子地区天台山居住项目施工组织设计 2012年12月1.3、主要规范、规程类别名 称编 号行业建筑施工安全检查标准JGJ59-2011建筑施工高处作业安全技术规范JGJ8091建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011地方北京市建筑工程施工安全操作规程DBJ01-62-20021.4、参考手册序号名 称编 号1建筑施工手册 2简明施工计算手册3实用建筑施工安全手册4建筑工脚手架实用手册2.工程概况本工程为门头沟新城城子地区天台山居住区项目，位于门头沟区龙泉镇城子村，东侧紧邻滨河
3、路。我公司在本工程承建范围为A14#、A15#住宅楼，建筑面积总计约14550，全现浇剪力墙结构，基础形式为钢筋砼筏板基础；均为地下2层，用途为设备用房及车库，地上为住宅。其中 A14#楼地上15层，总高45m； A15 #楼地上为14层，总高为44.85m。本工程为现浇钢筋混凝土剪力结构，标准层高A14#为3000mm；A15#楼为3200mm，外墙厚度为200mm。地上结构墙体全部采用86系列定型大钢模。3.施工部署3.1方案确定根据本工程的建筑高度、建筑特点、工期要求，本着安全、经济、合理的原则，按照施工组织总设计的部署和计划，选择外挂架配合剪力墙大型钢模板施工工艺，保证施工安全、顺利进
4、行。本工程A14#、A15#楼主体结构（首层及以上）外墙大模板施工阶段外脚手架选用外挂架。外挂架做为主体施工阶段的操作脚手架和防护用脚手架，具有构架简单、提升快捷、搭拆方便、安全可靠、经济实用等优点。本工程外挂架由北京天津市九为模板厂提供设计，架体基本结构单元为三角形平面桁架，附墙弦杆及上弦杆采用10槽钢制作，下弦杆及腹杆采用483.5mm钢管制作，各杆件通过焊接连接成平面三角形桁架。三角架宽1350mm，高2000mm。外挂架与外墙连接锚固采用28T型螺栓连接，穿墙孔利用大钢模最上一排对拉螺栓穿墙孔。外挂架按操作层全封闭布置，共布置213榀外挂架，架杆横向间距1200mm，最长每6米做为一个
5、起吊单元，局部施工范围较小的部位，架体的间距适当减小。外挂架按整层墙配置，挂架外侧安装防护栏杆通过扣件连接。挂架连同内侧护栏总高度6.0m，围护栏杆采用483.5扣件式钢管连接。3.2连接构造1）三角挂架靠墙处上部用28承重螺栓与结构墙连接，螺杆内侧上紧双螺栓。2）三角挂架靠墙处下部直接顶在结构外墙上；外墙有门窗洞口时，将三角挂架的底部用钢管连接，稳固起吊单元内挂架。3）外挂架外侧设置防护栏杆，采用483.5扣件式钢管与挂架连接。栏杆外侧围护密目网，踢脚板用180mm高竹胶板与钢管绑扎牢固。4）外挂架底部通过扣件式钢管设置水平防坠落安全网兜。5）外挂架安装时，操作面距墙不得大于20cm。3.3
6、防护栏杆设置3000外挂架防护栏杆与组装的每组单元架等宽，立杆间距1.2m一道，高6m；水平横杆1.5m一道，与外挂架等长。横立杆间用十字扣件连接牢固。外挂架护栏外侧设置剪刀撑，斜撑宽度为每组外挂架宽度，斜杆与水平面夹角在4560范围内。剪刀撑搭接长度不小于1m，并上锁3道卡扣。每榀相邻单元挂架之间用短横杆上下各连接一道，中间每2m设一道连接，待起吊挂架的吊钩牢固挂钩后方可拆除短横杆。外挂架防护栏杆内侧满挂密目立网，下设水平兜网。密目网顺环扣逐个与架体绑扎牢固。安装时，密目网上的每个环扣都必须穿入符合规定的纤维绳。安全网兜应接缝严密，与结构墙面封严，安全网之间接缝和安全网与脚手管固定采用18#
7、铁镀锌铅丝扎牢。防护栏杆与挂架间隙作业面满铺脚手板并牢固固定，踢脚处设竹胶板挡板。结构外墙突出部位，如飘窗板及空调板位置，外挂架无法使用。为了使外围体系安全、完整、封闭，采用搭设与外挂架等高的安全围护结构。待外挂架在该层使用时，搭设飘窗板悬挑围护架。悬挑钢管为普通48脚手管，长度3m。外挑长度与外挂架等宽，内侧与顶板对顶立杆锁死，并有防外遛限位措施。架子搭设完毕后用钢丝绳向室内拉结牢固。外挑部分满铺脚手板，外围立架搭设要求与外挂架围护架相同。悬挑架与外挂架间用小横杆连接固定。4.外挂架的安装4.1材料要求1）挂架的珩架由北京天津市九为模板厂用A3钢进行制作。并经过检验合格后方可投入使用。2）架
8、子管采用48*3.5钢管。钢管、扣件要有材质合格证明，且严禁使用有弯曲变形、严重锈蚀和有裂纹的扣件、钢管。3）脚手板采用木板。厚度为50mm、宽度为200mm。且用铅丝加四道箍。安全网采用密目防尘网，须有检测证明和试验报告。4）挂架螺栓采用厂家制作的配套螺栓，须有检测证明。在使用过程中严禁任何人员以其他螺栓代替。4.2 安装要求1）安装前要检查每个支撑尺寸是否合适，焊接部位焊缝长度，高度是否达到或超过设计要求，所用穿墙螺栓是否有弯曲变形,垫片是否有裂纹、砂眼，不符合要求的不得使用。2）外挂架在墙体上安装，挂架布置间距为900和1200mm，任何情况下挂架布置间距不得大于1500mm。3）外挂架
9、安装后，每4-6榀挂架按图用脚手架连成整体，组成安装单元，并用塔吊安装。4）挂架安装中，当连接螺栓未安装完，起吊不允许脱勾，升降时，未挂好吊勾前，不允许松动连接螺栓。5）挂架安装吊装时，墙体砼强度不得低于7.5Mpa（根据不同气温阶段的混凝土同条件养护试块强度报告），安装中，必须拧紧安装螺栓,采用双螺母。6）挂架螺栓直径为28mm，材质为Q235A钢，每榀挂架拉一道螺栓，施工中不得采用其他材质或规格的螺栓代替。7）挂架使用中要严格控制使用荷载，工具及材料不能堆放在挂架上面。8）起吊模板时，注意不要碰撞外挂架。9）挂架下部在门窗洞口处进行加固附着处理，用脚手钢管将外挂架与墙体紧固不得松动。10）
10、沿围护架距作业面高18cm设一道挡脚板。11）有飘窗和空调板处不设外挂架，搭设单排围护架与外挂架同高。在窗户内搭设上下对称的钢管，围护架下排钢管与窗户内立杆锁死，围护架端部与外挂架用钢管连成整体，间距同围护架水平杆间距。12）狭窄处天井不设置外挂架，采用8#槽钢加工成操作平台，由模板厂家提供。13）围护架与挂架间隙作业面满铺脚手板并作牢固固定。14）安装外挂架要求由专业架子工完成，禁止使用其他工种。架子工要严格遵守安全操作规程，高处作业必须系好安全带。15）外挂架预留孔借用钢模板穿墙螺栓孔。要求木工在墙体合模、校正同时检查外墙穿墙螺栓不得有遗漏。16）外挂架所用脚手板厚度不得低于5cm木板，宽
11、度不得小于200。承重架每单元必须满铺脚手板，并用于8镀锌铅丝与支撑固定，端头不得有探头板、空隙和飞跳板。17）外挂架之间距离大于20cm的要铺脚手板,防止人员坠落和落物,外侧立网也必须封严。18）外挂架安装时，操作面距墙不得大于20cm。4.3安装顺序固定单榀外挂架支撑支搭钢管,形成防护骨架铺脚手板固定,调整,平整挂立网及平网验收使用吊装到上面各层。4.5大模板垫木安装大模板安装前，外挂架槽钢上紧贴结构外墙处放置1010cm方木作为大模板下口垫木。方木上表面需刨平或加塞木板保证放置水平。为了保证方木水平牢固，在操作平台钢管与方木间楔入带企口短木，作为方木的横向支撑，防止墙体浇注过程中模板下底
12、移位。4.6外挂架提升架体提升方式采用分段整体提升，以组合后单段架体、护栏及架体操作平台为单元整体提升，提升机械采用塔吊；提升周期为一层一提升。1）外挂架架体提升时，架体拟就位位置墙体砼的强度不得低于7.5Kpa，并且与墙体相连的顶板砼已浇筑完毕方可提升。2）外挂架提升时应先将承重螺栓穿入上层预留孔内，调整好螺栓出墙距离，准备挂架；塔吊吊钩确保在挂架重心部位，避免挂架失稳倒转，缓慢提升到上层，保证几榀三脚架的螺栓孔同时挂在承重螺栓上。3）提升前先拆除相邻两段架体之间的连接杆件（单段组合架体内连接杆件、护栏、剪刀撑、脚手板不得松动），操作平台上的各种物料要清除干净。4）外挂架提升前，必须先按要求
