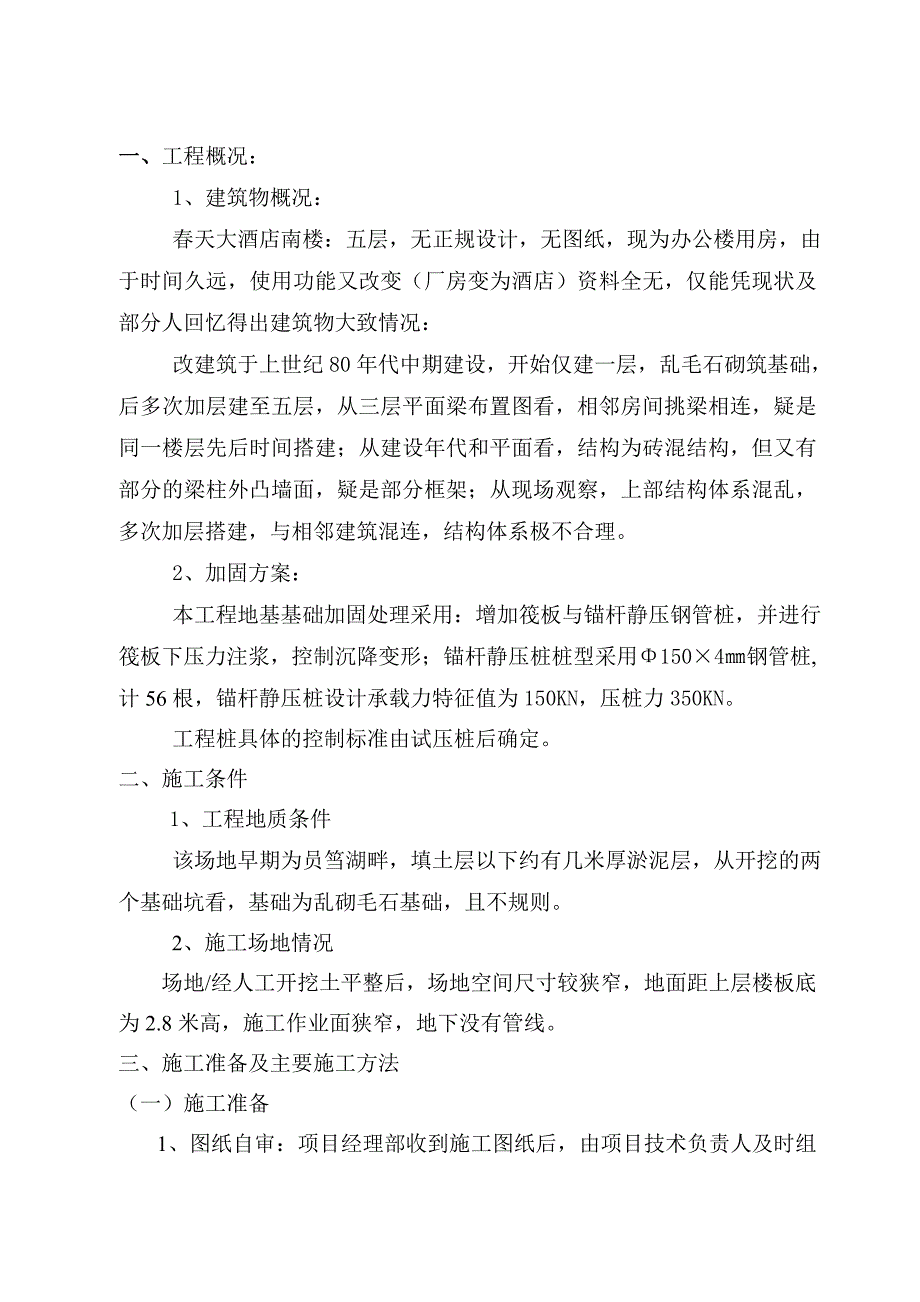

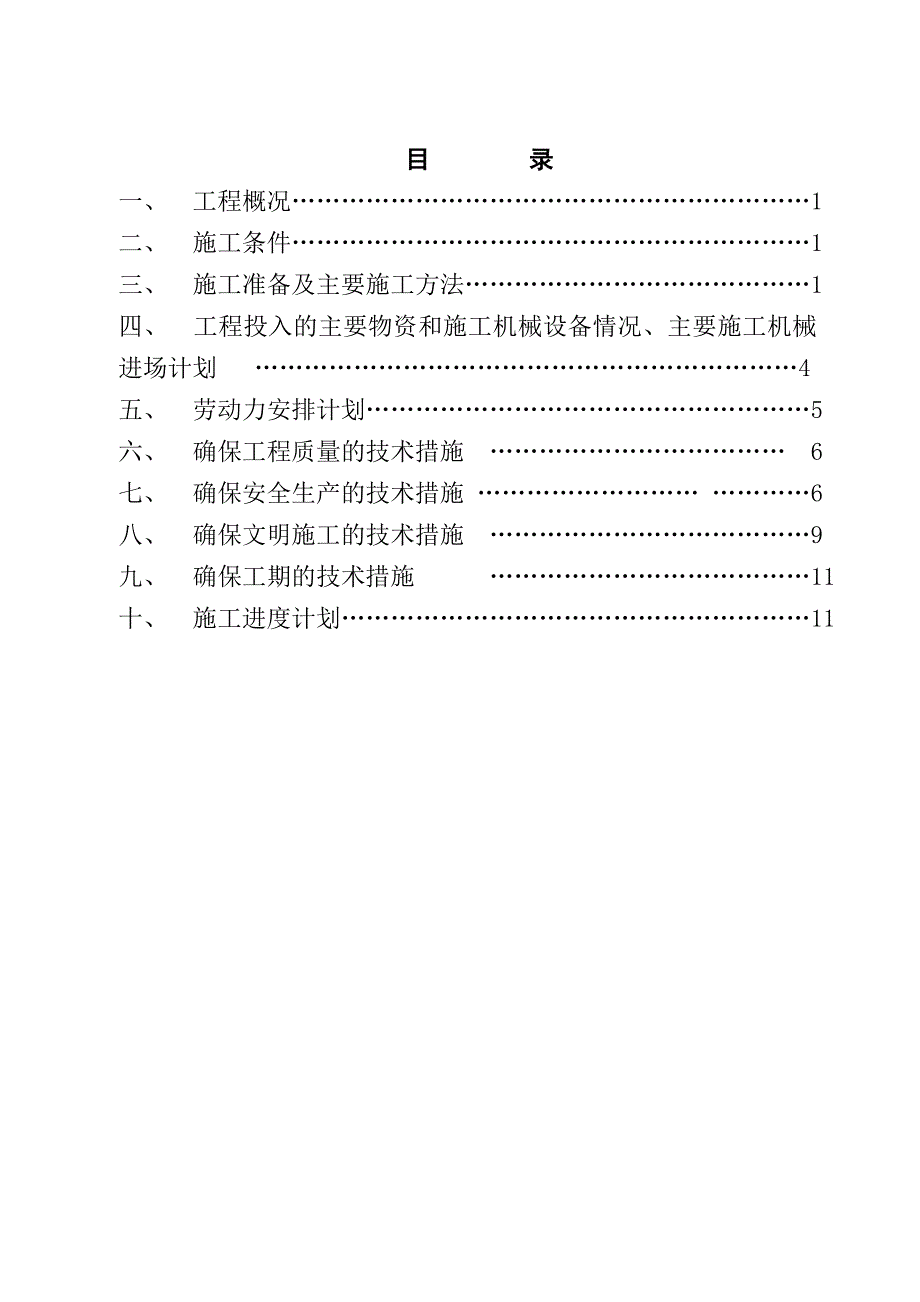

1、目 录一、 工程概况1二、 施工条件1三、 施工准备及主要施工方法1四、 工程投入的主要物资和施工机械设备情况、主要施工机械进场计划 4五、 劳动力安排计划5六、 确保工程质量的技术措施 6七、 确保安全生产的技术措施 6八、 确保文明施工的技术措施 9九、 确保工期的技术措施 11十、 施工进度计划11一、工程概况： 1、建筑物概况： 春天大酒店南楼：五层，无正规设计，无图纸，现为办公楼用房，由于时间久远，使用功能又改变（厂房变为酒店）资料全无，仅能凭现状及部分人回忆得出建筑物大致情况： 改建筑于上世纪80年代中期建设，开始仅建一层，乱毛石砌筑基础，后多次加层建至五层，从三层平面梁布置图看，
2、相邻房间挑梁相连，疑是同一楼层先后时间搭建；从建设年代和平面看，结构为砖混结构，但又有部分的梁柱外凸墙面，疑是部分框架；从现场观察，上部结构体系混乱，多次加层搭建，与相邻建筑混连，结构体系极不合理。 2、加固方案： 本工程地基基础加固处理采用：增加筏板与锚杆静压钢管桩，并进行筏板下压力注浆，控制沉降变形；锚杆静压桩桩型采用1504钢管桩,计56根，锚杆静压桩设计承载力特征值为150KN，压桩力350KN。 工程桩具体的控制标准由试压桩后确定。 二、施工条件1、工程地质条件 该场地早期为员筜湖畔，填土层以下约有几米厚淤泥层，从开挖的两个基础坑看，基础为乱砌毛石基础，且不规则。2、施工场地情况场地

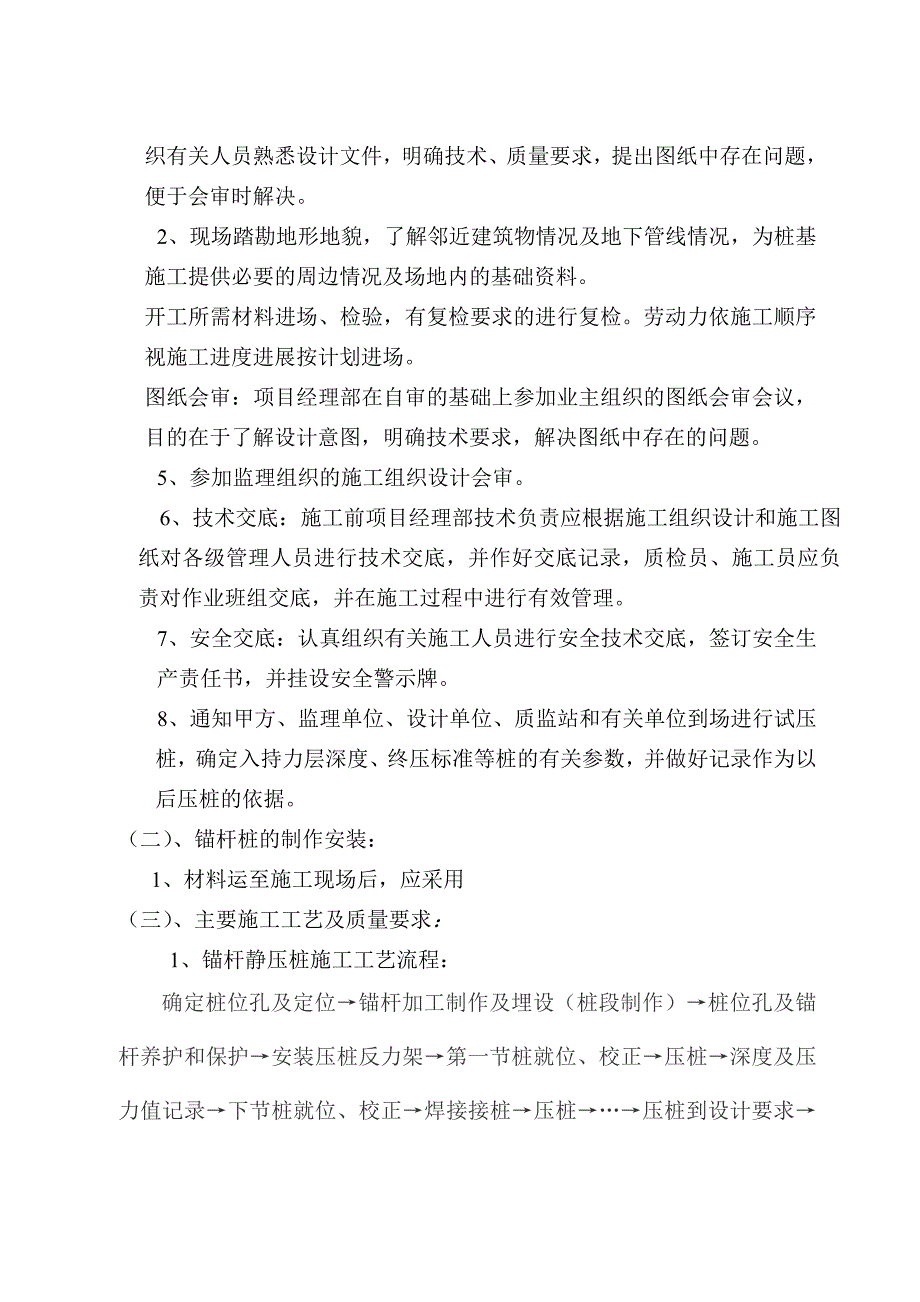

3、/经人工开挖土平整后，场地空间尺寸较狭窄，地面距上层楼板底为2.8米高，施工作业面狭窄，地下没有管线。三、施工准备及主要施工方法（一）施工准备1、图纸自审：项目经理部收到施工图纸后，由项目技术负责人及时组织有关人员熟悉设计文件，明确技术、质量要求，提出图纸中存在问题，便于会审时解决。2、现场踏勘地形地貌，了解邻近建筑物情况及地下管线情况，为桩基施工提供必要的周边情况及场地内的基础资料。开工所需材料进场、检验，有复检要求的进行复检。劳动力依施工顺序视施工进度进展按计划进场。图纸会审：项目经理部在自审的基础上参加业主组织的图纸会审会议，目的在于了解设计意图，明确技术要求，解决图纸中存在的问题。5、
4、 参加监理组织的施工组织设计会审。 6、技术交底：施工前项目经理部技术负责应根据施工组织设计和施工图纸对各级管理人员进行技术交底，并作好交底记录，质检员、施工员应负责对作业班组交底，并在施工过程中进行有效管理。7、安全交底：认真组织有关施工人员进行安全技术交底，签订安全生产责任书，并挂设安全警示牌。 8、通知甲方、监理单位、设计单位、质监站和有关单位到场进行试压桩，确定入持力层深度、终压标准等桩的有关参数，并做好记录作为以后压桩的依据。（二）、锚杆桩的制作安装：1、材料运至施工现场后，应采用（三）、主要施工工艺及质量要求：1、锚杆静压桩施工工艺流程：确定桩位孔及定位锚杆加工制作及埋设（桩段制作
5、）桩位孔及锚杆养护和保护安装压桩反力架第一节桩就位、校正压桩深度及压力值记录下节桩就位、校正焊接接桩压桩压桩到设计要求最终深度及压桩力验收拆除压桩反力架切割桩头清孔（配制微膨胀早强混凝土）封桩。2、主要施工工艺要求 2.1、桩段制作：钢管桩段材质、管径、壁厚严格按设计要求选择、焊接坡口面按焊接要求制作。 2.2、桩段连接：两种桩段均采用焊接连接。焊接前应再次检查接头部位处理情况及上下节桩是否在同一轴线上、是否垂直、符合要求方可施焊；焊接时两名焊工在桩两侧同时施焊，以保证对称受力，减小变形；焊接后应检查焊接质量，若有漏焊或焊缝高度不够，应及时补焊。2.3、压桩工艺压桩反力架安装要保持垂直应均衡拧
6、紧锚固螺栓、螺帽，在压桩过程中应随时拧紧松动的螺帽；在锚杆受力较大时应使用多个螺帽叠加使用。桩段在压入时垂直度极为重要，因此除了在初始就位时校核垂直度极外应在压桩时全程连续控制，每节桩的垂直度应控制在1/1000以内；同时应保持千斤顶与桩段轴线在同一垂直线上，千斤顶施加的压力中心与截面形心重合，千斤顶安放偏差不大于2mm。压桩时不宜数台压桩设备在同一承台上施工，施工期间，压桩力总和不得超过该基础及上部结构的自重，防止基础上抬造成结构破坏。压桩应连续进行，尽量减少接桩时间，中途不得长时间停顿，以免土体固结超静水压力消散，引起摩阻力剧增。如必须中途停顿时，桩尖应停留在软土层中，且停留时间不宜超过2
7、4小时。如遇到压力急剧的增加可能遇碎石障碍物或压入较硬土层，这时液压系统可采用稍压入，持荷，再压入，再持荷，直至达到设计深度或承载力。压桩过程应做好记录，采用以最终压桩力控制为主、以桩长控制为辅的双控原则。2.4、封桩工艺封桩施工是压桩过程中又一个关键环节。桩和混凝土底板能否连接牢固，承载力是否达到要求，联结节点形式是否合理，都是封桩后桩能否发挥作用的关键。封桩前，桩顶应设计和规范要求截断至设计标高：钢管桩段采用氧割进行切断；钢管桩内应用C25碎石混凝土填充；为加强桩和承台及混凝土底板的连接应将锚杆相互连接起来，以便形成封桩桩帽；清理桩孔内的渣滓及水。封桩采用C30微膨胀混凝土，注意振捣密实，
8、加强养护。 2.5、待全部桩压完，桩头密封结束，做最后验收，并将技术资料提交。四、工程投入的主要物资（材料）情况描述及进场计划1、工程材料计划1.1、主要物资（材料）用量 序号名 称单 位数量进场时间备注1预制钢管桩M1092随施工进度 1.2、材料的验收、保管。材料进场应有产品合格证及相应的检验报告。现场专职材料员，对材料的质量、数量进行验收，发现不合格产品不得进现场，工程所用材料批量进场时，须向业主、监理报验。2、工程拟投入安全设备表：名称单位数量备注安全帽个8开工前准备绝缘手套双4开工前准备绝缘胶鞋双2开工前准备漏电保护器个1开工前准备3、主要施工机械情况及进场计划表： 锚杆静压桩所需的
9、机械设备一览表序号机具设备名称型号规格数量用 途进场计划1静压桩机ZYJ1001台压桩施工开工前一周2电 焊 机BXI-3002台套桩管焊接开工前一周3切 断 机12KW1台切割桩管开工前一周五、劳动力拟安排计划表：序号工 种数量（人） 主要职责 1桩机机长 1负责桩机、移位、成孔、成桩等施工组织，带领本机职工优质高效、安全生产、文明施工，协调施工员、质检员、安全员做好调度和自检工作。 2辅助工 4负责桩机的移位与对中。 3电焊工 2负责预制管桩及工地工件焊接。 4机修工 1负责机械及电器设备的维修保养，做到不误施工。注：劳动力安排视施工进度进展而定。六、确保工程质量的措施：1、桩位控制：开工
10、前做好场地平整工作，以保证桩机垂直度，在沉桩时垂直度不超过0.5%。桩位轴线使用经纬仪放样，经测量后应进一步严格复核，准确无误方可施工。施工中还应经常复查，防止桩位偏移。2、桩顶标高控制：在施工前应用水准仪测出各控制点的标高，以控制点的标高控制截桩长度达到设计要求。3、在沉桩过程中遇下列情况之一应暂压桩作业，并及时与监理、设计等研究，进行必要的处理，方可继续施工： 3.1、压力表读数骤变与地质中土层性质明显不符； 3.2、桩难以穿越软弱下卧层的硬夹层； 3.3、土中桩身出现硼裂、桩周涌水等异常现象； 3.4、桩机突然倾斜、跑位； 4、在沉桩过程中出现特殊地层情况导致实际桩长与设计桩长相差较大时
11、，应分析原因并报设计处理。七、确保安全生产的技术措施、一般安全措施、规定： 1.1参加施工的工人， 要熟悉本工种的安全操作规程。操作中，坚守岗位，严禁酒后操作。 1.2电工、焊工须经过专门训练，考试合格发给操作证，方准独立操作。 1.3正确使用个人防护用品和安全防护设施。 进入现场须戴安全帽，安全帽应按规定使用，定期检查，不符合要求的严禁使用。 1.4施工现场要有交通指示标志，危险地区， 要悬挂“危险牌”或“禁止通行”牌，夜里设红灯示警。 1.5施工现场的各种机具设备、材料、构件、 设施等要按要求堆放、布置、保证现场整洁。 1.6施工现场要设消防设施，备有足够的、 有效的灭火器材，保持道路畅通
12、。 宿舍区要设灭火器；焊接、切割等明火作业应在安全地点。 1.7不得光脚或穿拖鞋、高跟鞋进入现场； 不准在施工时任意抛掷工具、物件；不准在作业时打闹、 戏耍。 、机械施工安全措施： 2.1机械操作工，必须经培训及考核， 并发有操作合格证，严禁无证人员上岗操作。 2.2施工现场的一切电动机械必须作保护接零，装设漏电保护器。 2.3要健全机械设备的防护装置， 要按操作规程使用，配齐防护用具。 2.4所有电机、电焊机、 切割机均需搭设操作平台和防护棚。 2.5电焊机的配线不得乱接乱搭或随地拖拉， 焊接线必须绝缘良好。 2.6 氧气瓶、乙炔瓶两者之间距离应大于5m、 与明火之间距离应大于10m。 、施
13、工用电安全措施： 3.1、工地应使用厦门市建委推荐使用品牌的标准电箱、开关箱。配电室要做到“五防一通”即防水、 火、雷、雨、小动物，通风良好，保持干燥，门向外开； 开关箱及配电设施上挂设安全警告牌， 并配备必须的消防器材安全用具。 3.2、所有的用电线路绝缘良好，无老化、破损和漏电，并用于绝缘子固定电线。 3.3、工地有配电室，从总配电箱、分电箱、 移动电箱直到开关箱。开关箱应具有防漏电、短路、 过载的三种保护功能和三种防止漏电装置，接零、接地、 漏电保护装置。保护零及各接地电阻应大于10。 3.4、电工每天上班前应检查各开关箱及漏电保护器是否失灵，如失灵应及时更换。 现场的施工机械均做到一机一闸漏电保护。 3.5、电箱的工作零线与保护零线应分别接在各自的接线端子板上，金属外壳应作接零或接地保护。 电箱安装应周正、牢靠，离地面高1.2m以上。 3.6、配电箱以及箱内电器均标明用途， 分路应有标记。 3.7、开关箱应有门锁，下班时要断开电源，并锁上开关箱。 3.8、 所有的熔件应与线路用电设备的实际负荷匹配即保险丝额定功率为电机额定功率的1.5倍。 3.9、配电箱或配电线路维修时应悬挂停电标志牌，停、送电必须由专人负责。 3.10、电气线路和电气设备应定期检测绝缘电阻， 达不到绝缘要求的老化电气线路和表皮破
