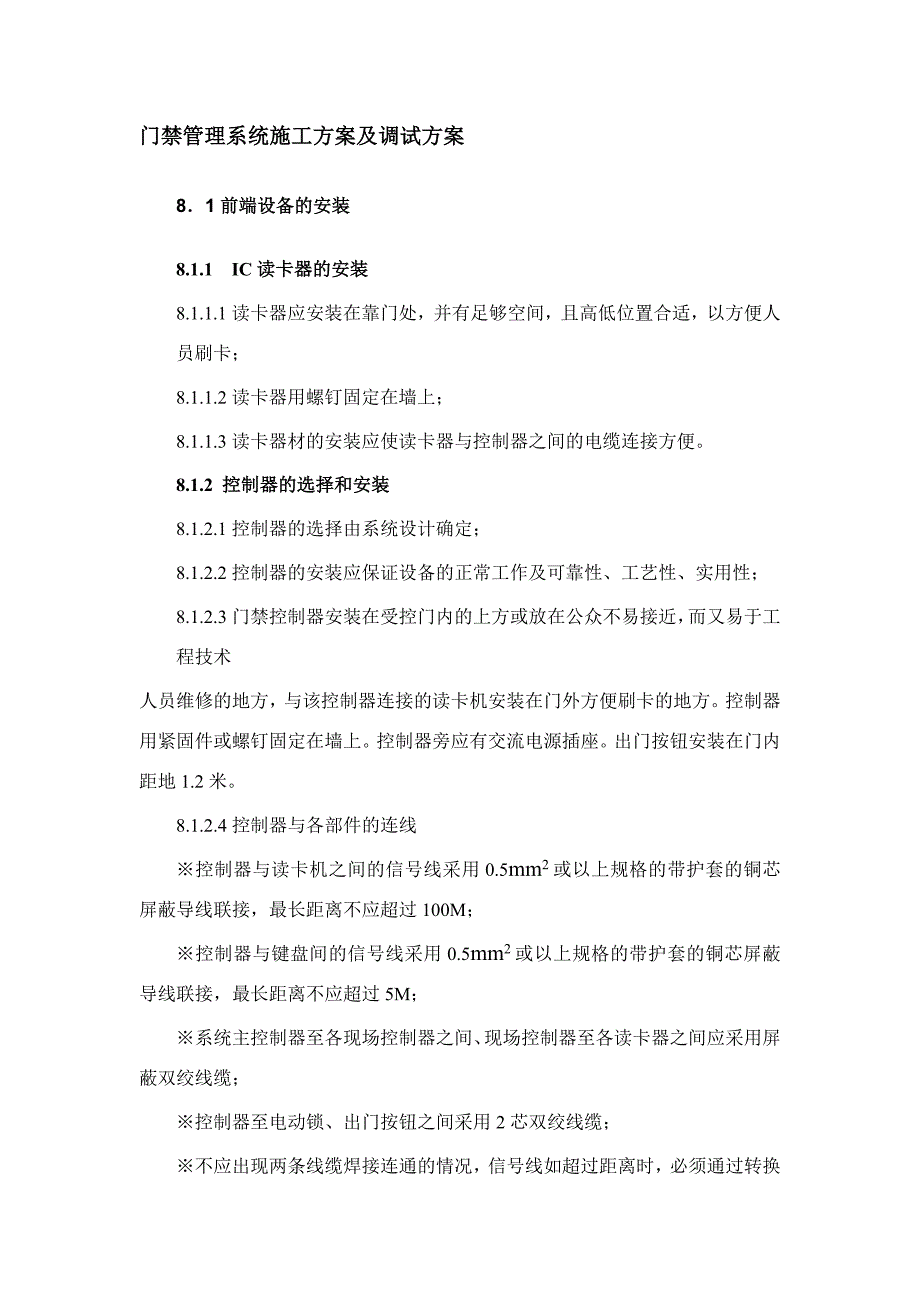

1、门禁管理系统施工方案及调试方案81前端设备的安装8.1.1 IC读卡器的安装8.1.1.1读卡器应安装在靠门处，并有足够空间，且高低位置合适，以方便人员刷卡；8.1.1.2读卡器用螺钉固定在墙上；8.1.1.3读卡器材的安装应使读卡器与控制器之间的电缆连接方便。8.1.2 控制器的选择和安装8.1.2.1控制器的选择由系统设计确定；8.1.2.2控制器的安装应保证设备的正常工作及可靠性、工艺性、实用性；8.1.2.3门禁控制器安装在受控门内的上方或放在公众不易接近，而又易于工程技术人员维修的地方，与该控制器连接的读卡机安装在门外方便刷卡的地方。控制器用紧固件或螺钉固定在墙上。控制器旁应有交流电
2、源插座。出门按钮安装在门内距地1.2米。8.1.2.4控制器与各部件的连线控制器与读卡机之间的信号线采用0.5mm2或以上规格的带护套的铜芯屏蔽导线联接，最长距离不应超过100M；控制器与键盘间的信号线采用0.5mm2或以上规格的带护套的铜芯屏蔽导线联接，最长距离不应超过5M；系统主控制器至各现场控制器之间、现场控制器至各读卡器之间应采用屏蔽双绞线缆；控制器至电动锁、出门按钮之间采用2芯双绞线缆；不应出现两条线缆焊接连通的情况，信号线如超过距离时，必须通过转换器进行连接；所有线缆必须穿管或经桥架敷设，主干线可通过金属桥架敷设，支线采用金属管敷设到位，两接口端用86mm86mm方盒作出线口。8.

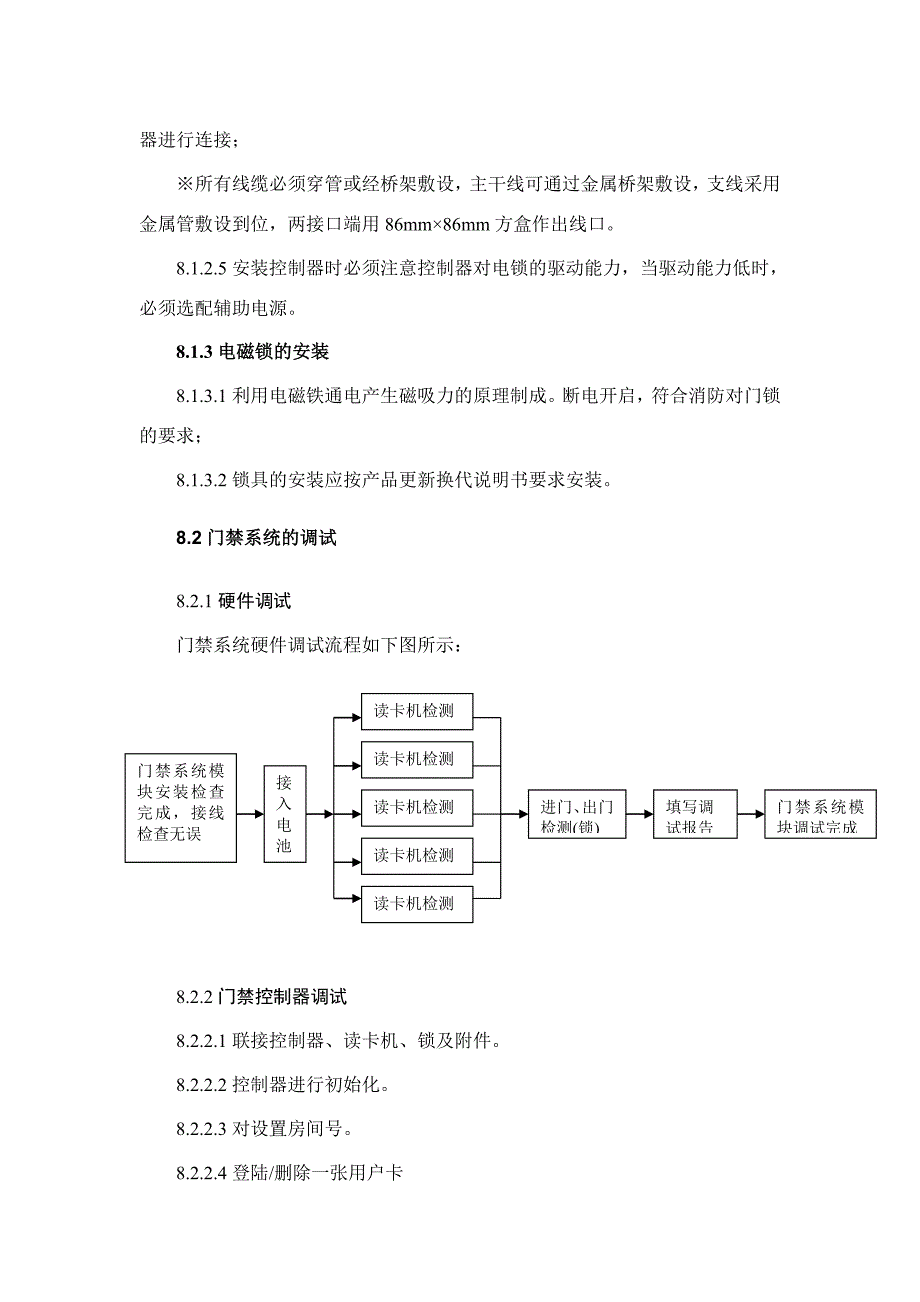

3、1.2.5安装控制器时必须注意控制器对电锁的驱动能力，当驱动能力低时，必须选配辅助电源。8.1.3电磁锁的安装8.1.3.1利用电磁铁通电产生磁吸力的原理制成。断电开启，符合消防对门锁的要求；8.1.3.2锁具的安装应按产品更新换代说明书要求安装。8.2门禁系统的调试8.2.1硬件调试门禁系统硬件调试流程如下图所示：读卡机检测读卡机检测接入电池门禁系统模块安装检查完成，接线检查无误门禁系统模块调试完成填写调试报告进门、出门检测(锁)读卡机检测读卡机检测读卡机检测8.2.2门禁控制器调试8.2.2.1联接控制器、读卡机、锁及附件。8.2.2.2控制器进行初始化。8.2.2.3对设置房间号。8.2

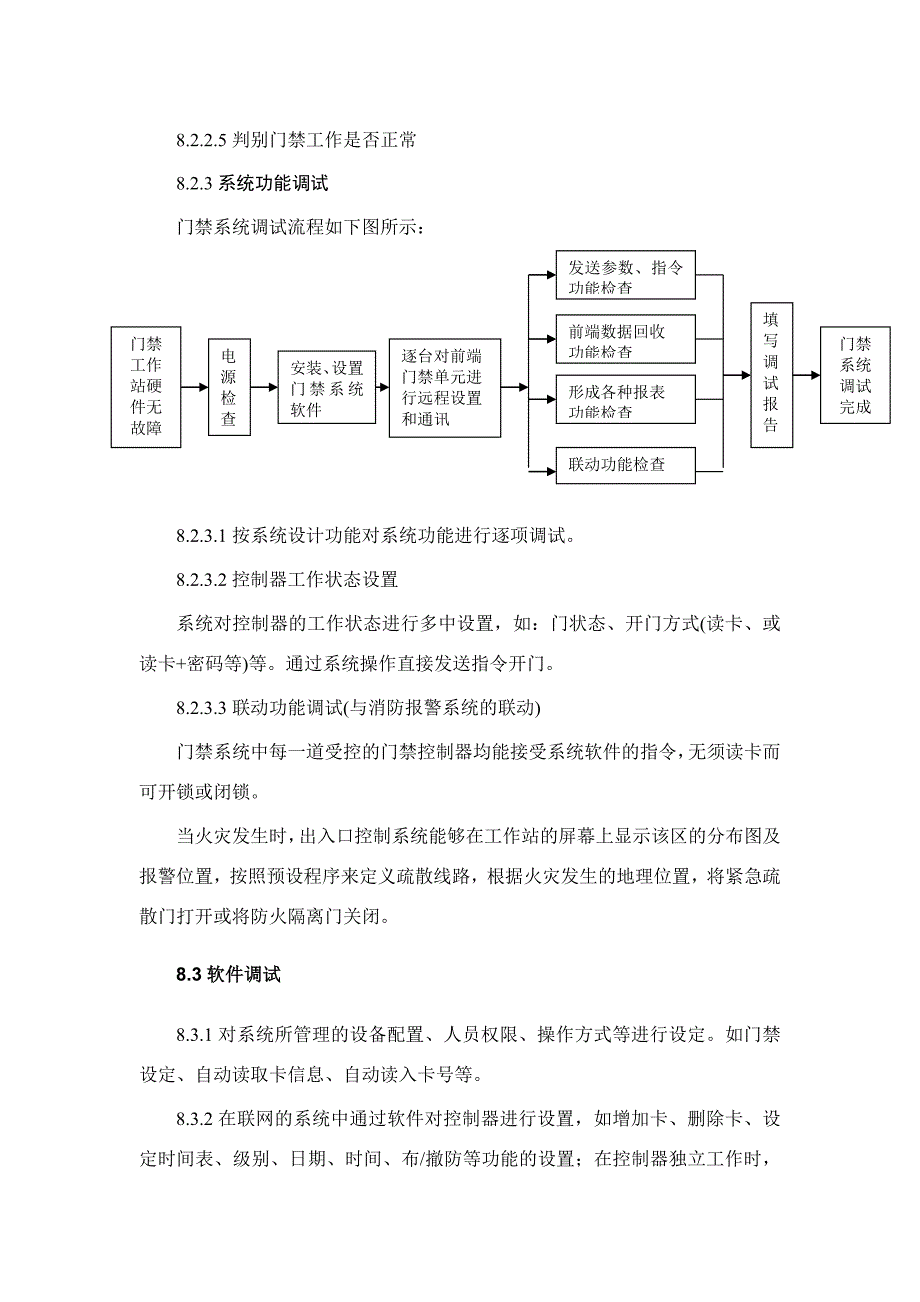

4、.2.4登陆/删除一张用户卡8.2.2.5判别门禁工作是否正常8.2.3系统功能调试门禁系统调试流程如下图所示：发送参数、指令功能检查前端数据回收功能检查填写调试报告安装、设置门禁系统软件逐台对前端门禁单元进行远程设置和通讯门禁系统调试完成电源检查门禁工作站硬件无故障形成各种报表功能检查联动功能检查8.2.3.1按系统设计功能对系统功能进行逐项调试。8.2.3.2控制器工作状态设置系统对控制器的工作状态进行多中设置，如：门状态、开门方式(读卡、或读卡+密码等)等。通过系统操作直接发送指令开门。8.2.3.3联动功能调试(与消防报警系统的联动)门禁系统中每一道受控的门禁控制器均能接受系统软件的指
5、令，无须读卡而可开锁或闭锁。当火灾发生时，出入口控制系统能够在工作站的屏幕上显示该区的分布图及报警位置，按照预设程序来定义疏散线路，根据火灾发生的地理位置，将紧急疏散门打开或将防火隔离门关闭。8.3软件调试8.3.1对系统所管理的设备配置、人员权限、操作方式等进行设定。如门禁设定、自动读取卡信息、自动读入卡号等。8.3.2在联网的系统中通过软件对控制器进行设置，如增加卡、删除卡、设定时间表、级别、日期、时间、布/撤防等功能的设置；在控制器独立工作时，可通过控制器面板进行以上编程。8.3.3实时或定时读取存放于现场控制器中的事件数据。8.3.4按各种方式查询系统参数和事件记录，查询方式可按部门、日期、人员名称、门禁名称等查询。8.3.4可在电子地图上定义事件发生的地理位置、门、锁位置等。并在电子地图上点击各门禁设备的活动图标可以查看响应监测点的详细信息，如：门禁状态、报警信息、门号、通行人员的卡号及姓名、刷卡时间、通行是否成功等信息。并可对该点设备进行遥控操作。8.3.5系统维护：密码管理、修复管理、压缩管理、备份、恢复等。
