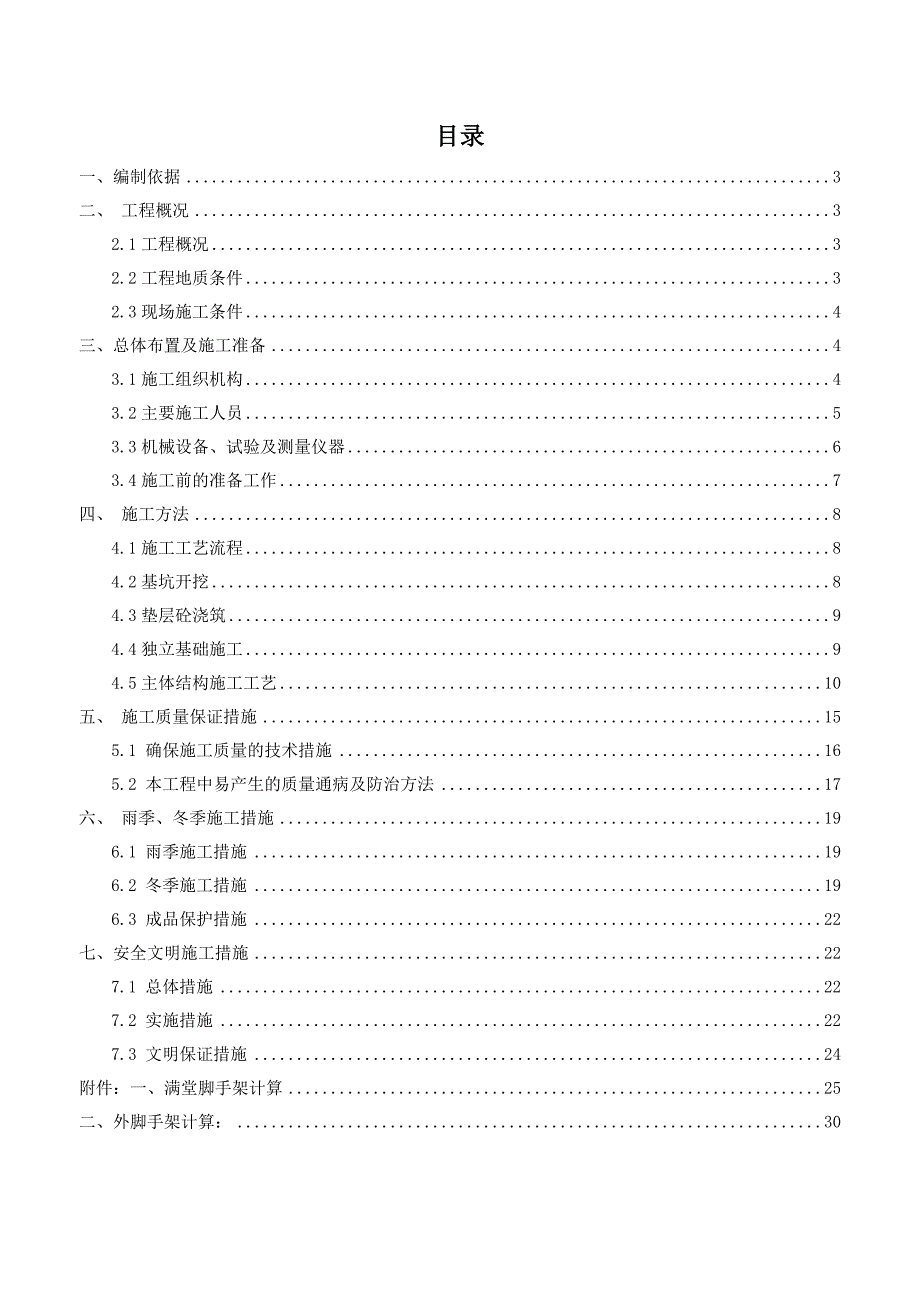

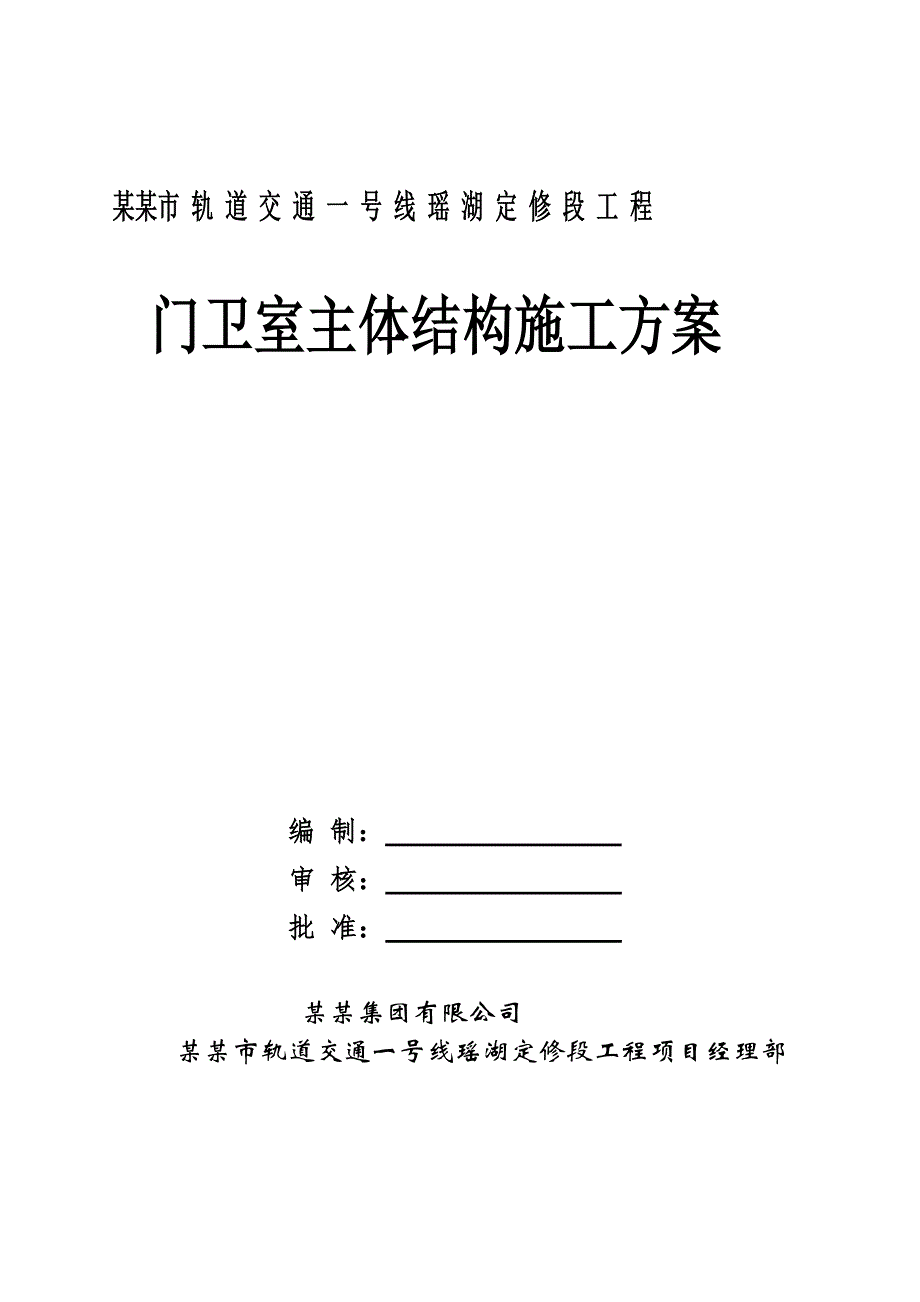

1、 某某市 轨 道 交 通 一 号 线 瑶 湖 定 修 段 工 程 门卫室主体结构施工方案 编 制: 审 核: 批 准: 某某集团有限公司 某某市轨道交通一号线瑶湖定修段工程项目经理部 目录一、编制依据3二、 工程概况32.1工程概况32.2工程地质条件32.3现场施工条件4三、总体布置及施工准备43.1施工组织机构43.2主要施工人员53.3机械设备、试验及测量仪器63.4施工前的准备工作7四、 施工方法84.1施工工艺流程84.2基坑开挖84.3垫层砼浇筑94.4独立基础施工94.5主体结构施工工艺10五、 施工质量保证措施155.1 确保施工质量的技术措施165.2 本工程中易产生的质量通

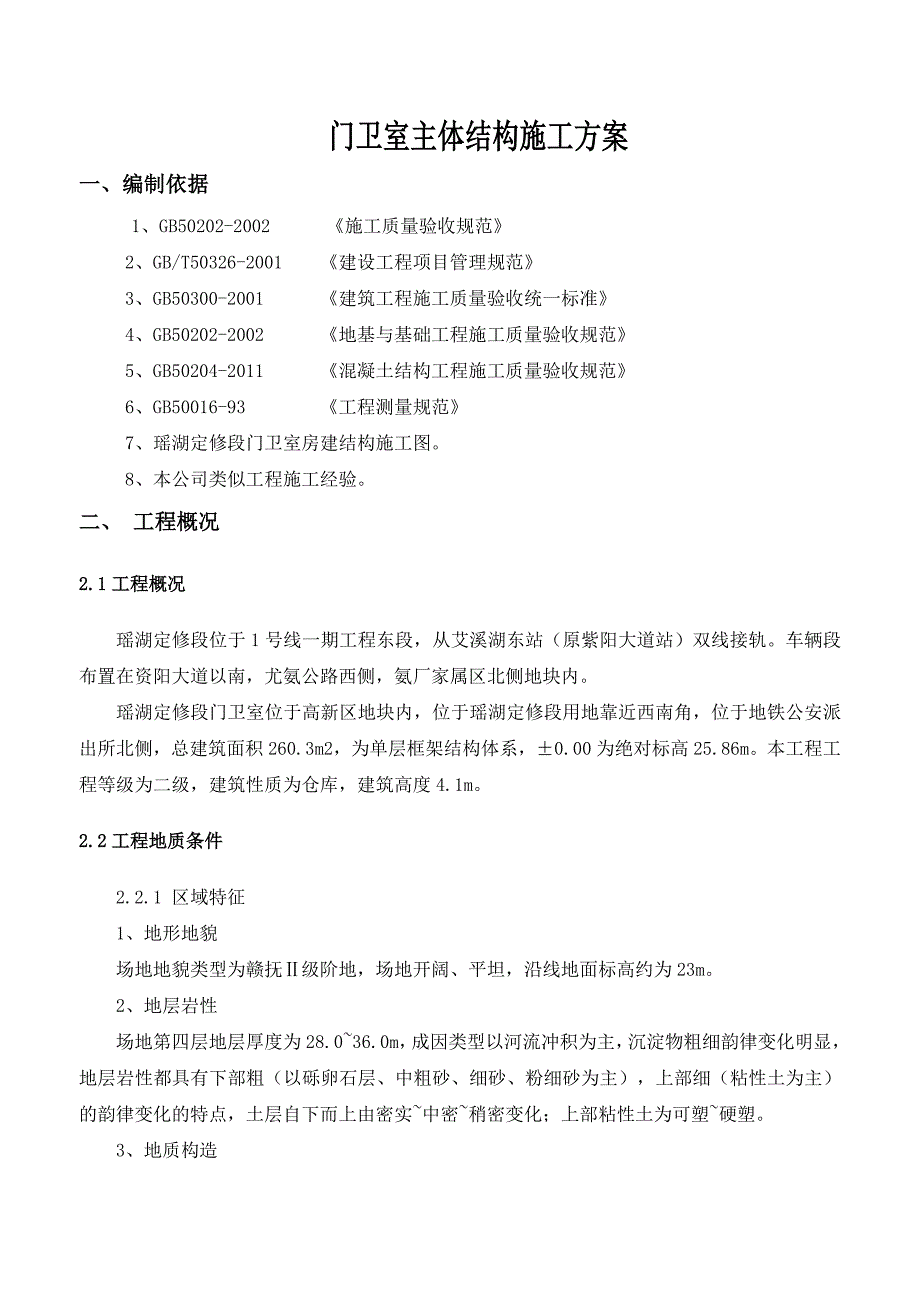

2、病及防治方法17六、 雨季、冬季施工措施196.1 雨季施工措施196.2 冬季施工措施196.3 成品保护措施22七、安全文明施工措施227.1 总体措施227.2 实施措施227.3 文明保证措施24附件:一、满堂脚手架计算25二、外脚手架计算:30门卫室主体结构施工方案一、编制依据 1、GB50202-2002 施工质量验收规范 2、GB/T50326-2001 建设工程项目管理规范 3、GB50300-2001 建筑工程施工质量验收统一标准 4、GB50202-2002 地基与基础工程施工质量验收规范 5、GB50204-2011 混凝土结构工程施工质量验收规范 6、GB50016-9

3、3 工程测量规范 7、瑶湖定修段门卫室房建结构施工图。 8、本公司类似工程施工经验。二、 工程概况2.1工程概况瑶湖定修段位于1号线一期工程东段,从艾溪湖东站(原紫阳大道站)双线接轨。车辆段布置在资阳大道以南,尤氨公路西侧,氨厂家属区北侧地块内。瑶湖定修段门卫室位于高新区地块内,位于瑶湖定修段用地靠近西南角,位于地铁公安派出所北侧,总建筑面积260.3m2,为单层框架结构体系,0.00为绝对标高25.86m。本工程工程等级为二级,建筑性质为仓库,建筑高度4.1m。2.2工程地质条件2.2.1 区域特征1、地形地貌场地地貌类型为赣抚级阶地,场地开阔、平坦,沿线地面标高约为23m。2、地层岩性场地

4、第四层地层厚度为28.036.0m,成因类型以河流冲积为主,沉淀物粗细韵律变化明显,地层岩性都具有下部粗(以砾卵石层、中粗砂、细砂、粉细砂为主),上部细(粘性土为主)的韵律变化的特点,土层自下而上由密实中密稍密变化;上部粘性土为可塑硬塑。3、地质构造场区打底构造隶属我国东部华南扬子准地台南缘,紧邻华南加里东褶皱带,地质构造复杂,断裂及其裂陷盆地均很发育。处于江南台隆构造单元的萍乡乐平台陷北缘,构造上主要受赣江大断裂控制,第四系覆盖层以下的白垩系及第三系中存在着一些北东向、近南北向和北北西向缓倾斜、背斜和向斜构造,新构造运动主要以震荡性升降为主。 2.2.2水文地质条件场地地下水类型可分为上层滞

5、水、松散岩类孔隙水、基岩类裂隙水三种类型。1、上层滞水主要赋存于浅部素填土土层之中,无上覆隔水层,下部黏土层为隔水底板。水位及富水性随气候变化大,无连续的水位面,呈局部分布,主要受大气降水补给,排泄于场地周边沟渠。2、松散岩类孔隙水场地内松散岩类孔隙水主要赋存于上更新统冲积砂砾卵石层中,为潜水,枯水季节地下水位埋深17.8020.90m,标高2.384.74m。本区段水位年变化幅度在13m左右。由于场地粘性土很厚,地表水与地下水无直接联系,地下水补给主要为侧向补给,次为入渗透补给;径流、排泄方式主要受人工开采影响,集中径流、排泄与南钢水降落漏斗。2.2.3场地地震效应根据中国地震动参数区划图及

6、建筑抗震设计规范,江西省某某市抗震基本烈度为,设计基本地震加速值为0.05g,设计地震分组第一组。场地上覆土层的波速值在151.5308.4m/s之间,属中软中硬土,按建筑抗震设计规范判定拟建工程场地为类,设计特征周期为0.35s。2.3现场施工条件本工程交通比较便利,施工场地开阔,门卫室挨近运用库库,位于运用库西侧,由场内4号便道进入施工场地,目前我单位已做好“三通一平”等准备工作,已具备开工条件。三、总体布置及施工准备3.1施工组织机构(1)施工组织管理机构为确保瑶湖定修段门卫室主体结构工程安全、优质、高效、按期完成,及早发挥投资效益,我单位抽调水平高、能力强、具有丰富土建结构施工经验的管

7、理人员和专业技术人员组建“某某集团某某市轨道交通一号线瑶湖定修段工程项目经理部”,由项目经理、总工程师、项目副经理及安全总监组成领导层,项目部设置五部一室,即项目工程技术部、安全质量部、计划合同部、物资部、财务部和综合办公室。 项目组织机构图房建工区长周巧文项目经理 武晓东项目总工张小东安全总监刘志军工程 陈技 术 锋部物资 黎设备 勇部财 赵务 坚部 栋计划 方合 仁同 龙部安全 李质 恢量 军部 综合 杨办 德公 柱室 门卫室主体施工队3.2主要施工人员管理、技术、质检、检测人员已全部到位,人员名单及相关资料见下表。主要管理人员表序号姓名文化程度职称职务1武晓东本科高级工程师项目经理2张小

8、东本科高级工程师总工程师3何秀田本科工程师常务副总工4刘志军本科工程师安全总监5周巧文本科高级工程师房建工区长6黎勇本科工程师物资部部长7陈锋本科工程师工程部长8李恢军本科工程师安质部长9沈志勇本科施工员施工员10张玉帅本科工程师测量工程师11王艳本科工程师试验工程师12吕超大专质检员质检员13王古月大专安全员安全员14万里大专工程师房建施工队队长15徐根泉大专工程师房建施工队技术负责人16徐心怡大专工程师房建队施工员现场施工主要人力表序号工 种性 别人 数级 别1挖掘机司机男1中 级2钢筋工男5中 级3木工男4中 级4泥工男4中 级5防水工男2中 级6架子工男4中 级7水电工男1中 级8粉刷

9、工男2中 级9机操工男1中 级10基 本 工 人男5合 计293.3机械设备、试验及测量仪器开工前,已将主要施工机械设备、试验、质量检测设备及时按计划运至施工现场。根据工程的特点按照“类型适用、部件配套、状况良好、技术性能优良”的原则选择机械进场。本标段主要进场设备及现场施工主要人力见下表。主要施工设备表序号机械或设备名称规格、型号数量额定功率(KW)总功率(KW)1插入振动器HZ6P-70A2根2.552潜水泵QX12.5-501个 2.52.53交流电焊机2台10204钢筋切断机GQ-202台7.5155钢筋弯曲机GW40A1台2.85.66钢筋调直机GT4-141台4.597木工电锯YR

10、S-143台0.568刨锯MJ3191台4.54.5合计65.63.4施工前的准备工作1、施工现场准备工作 (1)施工现场及周围环境情况调查,地上、地下障碍物调查与处理。根据实际调查,场平范围内障碍物已全部清除,不影响施工。(2)施工现场平整与道路修筑。根据工程进度,施工可利用4号便道进入施工场地。(3)现场在靠近门卫室东侧的检修库,从检修库东侧通过“三级配电”标准将电路引入至施工场地内。另外,在运用库南侧已有的钢筋加工场地做加工钢筋场地,现场钢筋堆放做到“上盖下垫”。2、技术准备工作 (1)会同业主、监理做好进场工作,布置、检查各种临设放线定位工作。 (2)熟悉和会审施工图纸,组织工程技术人

11、员认真学习施工图,了解施工图的设计意图,全面熟悉、掌握施工图纸全部内容。 (3)技术交底,在工程开工前,由设计单位进行设计已交底,同时项目部技术负责人应组织参加施工的人员进行技术交底,应结合具体操作部位、关键部位和施工难点、质量要求、操作要点及注意事项进行交底。技术交底采用“双层三级”制,即工程部技术负责人向项目部全部管理人员总体技术交底,项目技术负责人向质检员、各班组长进行技术交底,班组长接受交底后要组织班组工人进行学习交底,认真贯彻执行。3、材料、设备准备工作 (1)根据施工组织设计制定方案及施工预算提供资料,对施工中主材,应根据实际编制各项材料、设备等计划表,计划采购、分批按时进场。对各

12、种材料入库保管、出库制定完善的管理办法,同时提前做好原材料检测工作。 (2)施工机械设备准备。根据施工组织设计提出的各类施工机械设备计划,提前向公司资产管理部门提出申请,按时进场。四、 施工方法4.1施工工艺流程 门卫室基础工程采用独立基础:柱下钢筋混凝土独立基础处理层为粉质粘土层,地基承载力特征值为fak=190kpa。 独立基础施工工艺: 平整场地定位放线基坑开挖验槽浇筑垫层砼基础及梁支模、扎筋浇砼土方回填施工柱梁板砌体部分抹灰安装门窗装饰、装修。4.2基坑开挖 根据门卫室独立基础的分布特点,本工程基坑开挖总体采用沿轴线条形开挖的方式, 在开挖独立基础过程中,采用独立基础分两阶段开挖形式。具体开挖方式详见门卫室基坑开挖平面图:1、根据结构施工图独立基础分为三种按照结构尺寸型,底面标高均为-2.20m。具体布置详见门卫室基础平面布置图。2、基坑开挖按照1:0.75进行放坡开挖,具体开挖方式采用机械开挖和人工配合进行。3、基坑开挖注意事项:(1)施工前根据施工图纸准确放出基坑开挖线。(2)本基坑开挖深度较浅,基坑开挖可沿基坑四周一次开挖到基础底面以上30cm。但应严格控制基坑边堆载,基坑边1.5米范围内不允许堆载,在基坑1.0米范围不允许挖机、重型汽车等行驶,防止运输车辆、运输荷载引起土体位移、底面隆起等现象发生。待地基验槽完成后最
