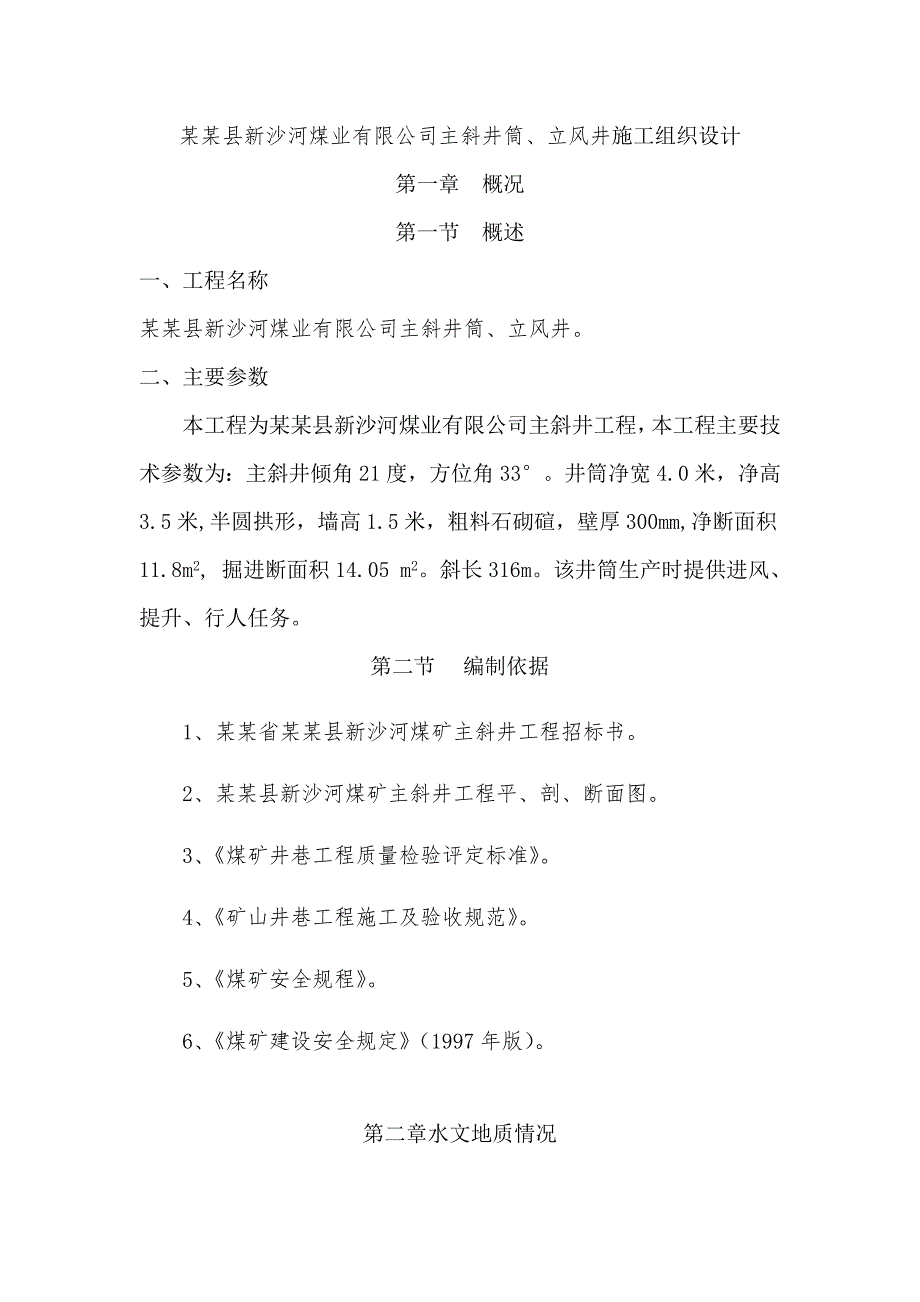

1、某某县新沙河煤业有限公司主斜井筒、立风井施工组织设计第一章 概况第一节 概述一、工程名称某某县新沙河煤业有限公司主斜井筒、立风井。二、主要参数本工程为某某县新沙河煤业有限公司主斜井工程，本工程主要技术参数为：主斜井倾角21度，方位角33。井筒净宽4.0米，净高3.5米,半圆拱形，墙高1.5米，粗料石砌碹，壁厚300mm,净断面积11.8m2, 掘进断面积14.05 m2。斜长316m。该井筒生产时提供进风、提升、行人任务。第二节 编制依据1、某某省某某县新沙河煤矿主斜井工程招标书。2、某某县新沙河煤矿主斜井工程平、剖、断面图。3、煤矿井巷工程质量检验评定标准。4、矿山井巷工程施工及验收规范。5

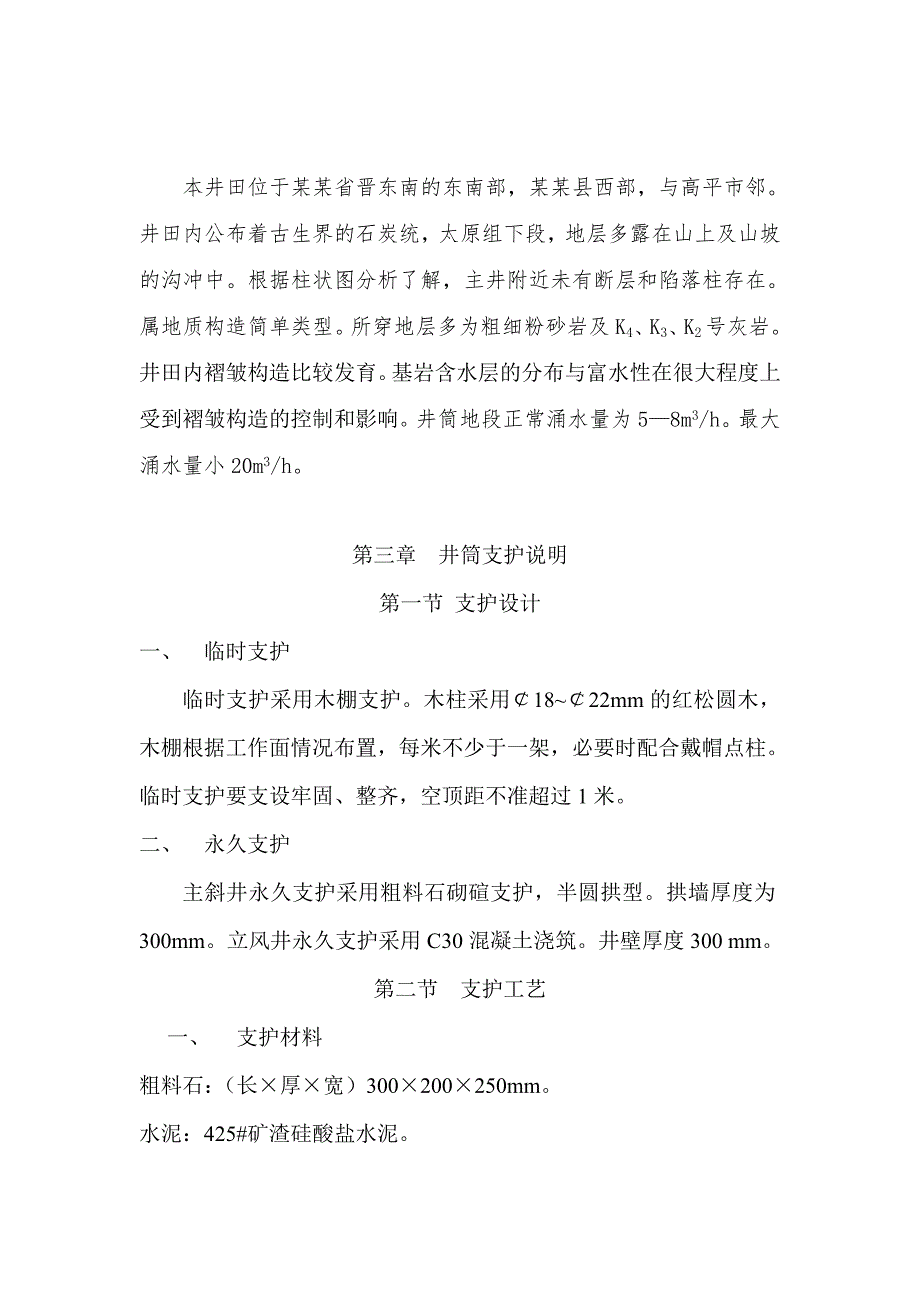

2、、煤矿安全规程。6、煤矿建设安全规定（1997年版）。第二章水文地质情况本井田位于某某省晋东南的东南部，某某县西部，与高平市邻。井田内公布着古生界的石炭统，太原组下段，地层多露在山上及山坡的沟冲中。根据柱状图分析了解，主井附近未有断层和陷落柱存在。属地质构造简单类型。所穿地层多为粗细粉砂岩及K4、K3、K2号灰岩。井田内褶皱构造比较发育。基岩含水层的分布与富水性在很大程度上受到褶皱构造的控制和影响。井筒地段正常涌水量为58m3/h。最大涌水量小20m3/h。第三章 井筒支护说明第一节 支护设计一、 临时支护临时支护采用木棚支护。木柱采用1822mm的红松圆木，木棚根据工作面情况布置，每米不少于

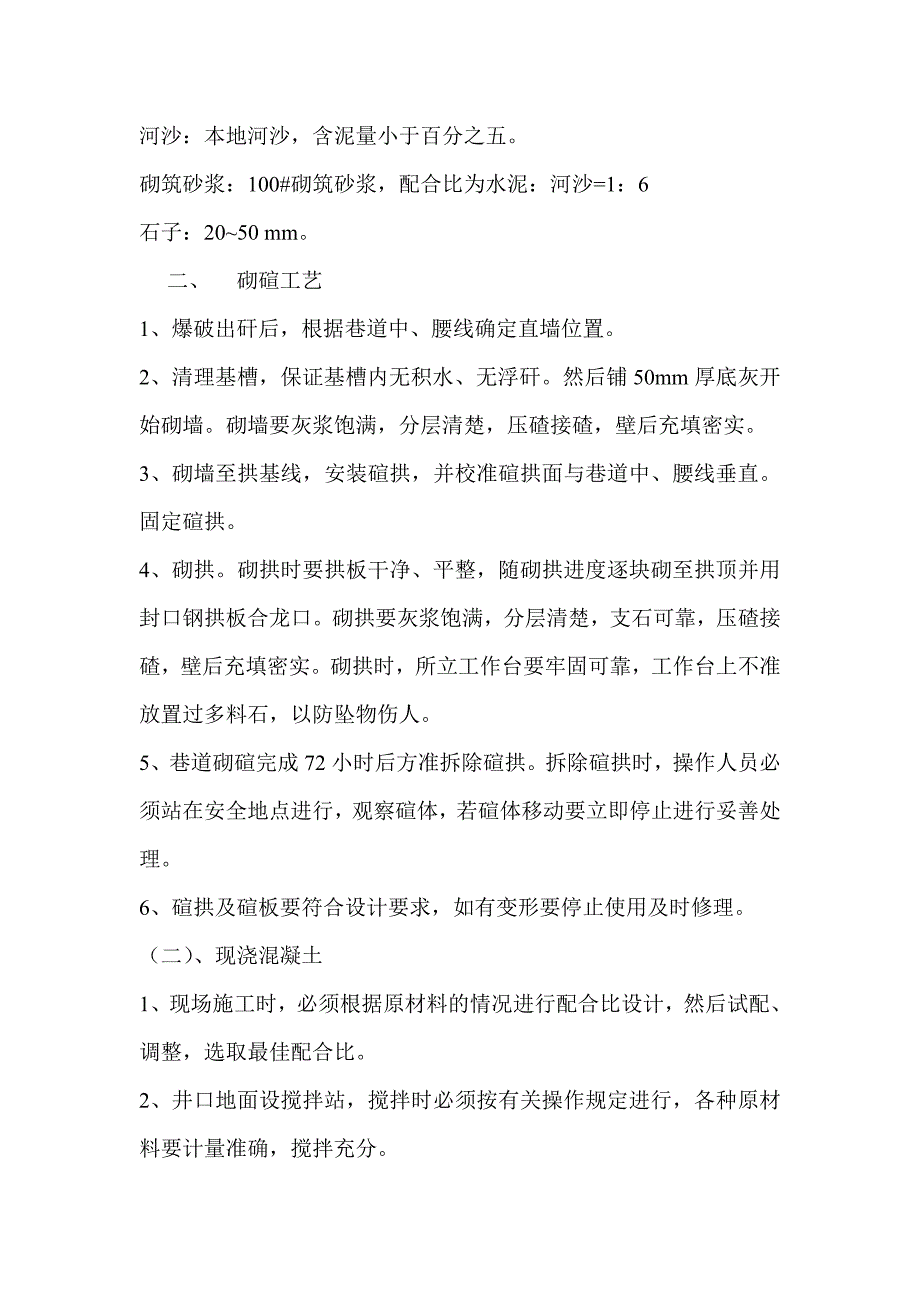

3、一架，必要时配合戴帽点柱。临时支护要支设牢固、整齐，空顶距不准超过1米。二、 永久支护主斜井永久支护采用粗料石砌碹支护，半圆拱型。拱墙厚度为300mm。立风井永久支护采用C30混凝土浇筑。井壁厚度300 mm。第二节 支护工艺一、 支护材料粗料石：（长厚宽）300200250mm。水泥：425#矿渣硅酸盐水泥。河沙：本地河沙，含泥量小于百分之五。砌筑砂浆：100#砌筑砂浆，配合比为水泥：河沙=1：6石子：2050 mm。二、 砌碹工艺1、爆破出矸后，根据巷道中、腰线确定直墙位置。2、清理基槽，保证基槽内无积水、无浮矸。然后铺50mm厚底灰开始砌墙。砌墙要灰浆饱满，分层清楚，压碴接碴，壁后充填密
4、实。3、砌墙至拱基线，安装碹拱，并校准碹拱面与巷道中、腰线垂直。固定碹拱。4、砌拱。砌拱时要拱板干净、平整，随砌拱进度逐块砌至拱顶并用封口钢拱板合龙口。砌拱要灰浆饱满，分层清楚，支石可靠，压碴接碴，壁后充填密实。砌拱时，所立工作台要牢固可靠，工作台上不准放置过多料石，以防坠物伤人。5、巷道砌碹完成72小时后方准拆除碹拱。拆除碹拱时，操作人员必须站在安全地点进行，观察碹体，若碹体移动要立即停止进行妥善处理。6、碹拱及碹板要符合设计要求，如有变形要停止使用及时修理。（二）、现浇混凝土1、现场施工时，必须根据原材料的情况进行配合比设计，然后试配、调整，选取最佳配合比。2、井口地面设搅拌站，搅拌时必须
5、按有关操作规定进行，各种原材料要计量准确，搅拌充分。3、用吊桶输送混凝土，搅拌台的位置与高度要有利与于砼料溜入吊桶，工作面安装一个砼分配器，砼分配要对称、均匀溜入模板内。4、砼的浇注采用对称分层环形浇灌的方法，分层厚300mm，用插入式风动棒震动。模板上留窗口便于操作，振捣密实。5、接茬采用浇注口接茬板接茬，饱满密实，保证接茬质量。 第四章 施工工艺及质量验收细则第一节 施工方法1、本工程主斜井施工采用普通爆破，粗料石砌碹支护进行掘进。其具体的生产工序为：检查和处理工作面隐患-架好临时支护-打眼-装药联线-放炮通风-维护临时支护-装矸运输-清理巷道至设计宽度-砌墙-搭工作台-砌拱。2、 本工程
6、立风井施工采用普通爆破，C30混凝土砌碹支护进行掘进。其具体的生产工序为：检查和处理工作面隐患-架好临时支护-打眼-装药联线-提吊盘-放炮通风-维护临时支护-装矸运输-清理巷道至设计宽度-立模板-搭工作台-浇注混凝土。第二节 凿岩方法一、 打眼机具本工程岩巷打眼采用7655型气腿凿岩机打眼。二、 降尘方法工作面沿途布置撒水管路一趟，在距工作面30米处布置防尘水幕一道并随工作面进行移动。第三节 爆破作业一、 爆破作业采用楔形掏槽。炸药使用矿用乳化炸药和矿用硝胺炸药，毫秒电雷管起爆。起爆使用MFd-100型防爆发爆器起爆，联线方式为串联。二、炮眼布置图及爆破说明书炮眼布置及装药量眼号炮眼名称炮眼个
7、数（个）炮眼深度（米）炮眼长度（米）装 药 量倾 南爆破顺序联线方式（卷/眼）小计(卷)水平垂直0掏槽眼11.81.868800串并联1-6掏槽眼61.81.868487507-35辅助眼291.61.63870036-55周连眼201.61.6120888856-64底 眼91.61.6654088共 计105.82217第四节施工质量要求及验收方法一、 主斜井施工质量要求及验收方法主要项目1、 巷道净宽：质量要求：中线到任何一帮距离，不得小于设计规定20mm，不得大于设计规定50mm。验收方法：从设计中心线向两帮量测，另一侧取拱基线，墙中，墙角三点，按实测各点的数据点合计算合格率。2、 巷
8、道净高：质量要求：腰线上下均不小于设计30mm，不应超过50mm。验收方法：每班检查并作记录。由腰线垂直量到底版，向上量到碹顶。腰线上下数值都符合要求为合格。3、 巷道坡度：质量要求：符合设计规定，局部允许偏差为1。验收方法：每班检查，测量腰线至底版的垂距。4、砌体厚度：质量要求：局部（连续长度不超过1m）不小于设计30mm。验收方法：逐碹检查，发现问题及时处理，并作好记录。5、 壁后填充：质量要求：充实填满，充填材质符合要求。当拱部与岩帮之间的空间不超过0.5m时 ，可采用矸石充填，等于或大于2.0m时，应砌0.5m厚的缓冲层；大于2m时，应砌0.8m厚的缓冲层，其余部分可用矸石、木垛或其它
9、材料充填。验收方法：同砌体厚度检查方法。6、 砌体灰缝：质量要求：灰缝饱满，无瞎缝、干缝。验收方法：逐班检查，检查点周围一平方米范围内干缝、瞎缝不超过二处为合格。一般项目1、 压碴及接碴：质量要求：压碴不小于砌块宽度的四分之一，接碴严密，砌体外观不得出现曲折和倾斜现象。验收方法：逐班检查，检查点周围每平方米范围内重缝不超过两处，拱墙接碴圆滑，拱间接碴沿巷道方向垂直者为合格。2、 表面质量：质量要求：无裂隙、蜂窝、狗洞现象。验收方法：拆模时逐碹检查，发现问题及时处理。3、 基础深度：质量要求：清理浮矸直至实底，基槽内不得有流水或危害砌筑质量的积水，局部（连续长度不超过1m）不小于设计50mm。验
10、收方法：逐班检查，量腰线至基础底面的深度。二、立风井施工质量标准1、掘进井筒半径-50+50mm。2、井筒净径3500mm，不小于设计不大于3600mm。3、混凝土强度C30，总厚度300mm。4、表面平整度的允许差为50mm。5、C30混凝土配合比为：水泥：砂：石子=3：4：7，水灰比为0.45（重量比），水泥为425水泥，中粗砂,510mm石子。第五节 装载运输一、 装载方式：人工装矸，矿车、吊桶装满率不得超过90%，大块矸石要装在矿车下部。二、 运输方式：施工中主斜井采用1吨矿车运输，提升采用1.6米绞车提升。矿车推到井底后由挂钩工进行操作，用主提升绞车提至地面卸矸。立风井采用1立方吊桶
11、配合主提升绞车运输，卸矸台卸矸。绞车钢丝绳每天检查一次，发现问题及时处理。第六节 管线布置及轨道铺设一、 管线在施工中电缆线敷设在人行道一侧，风水管、风筒敷设在非人行道一侧。电缆钩固定在腰线以上0.2米处，每隔3米一个，电缆垂度不超过500mm。水管固定在腰线以下0.3米处，风管固定在腰线以下0.4米处，接口严密，不得出现漏水漏风现象。水管距工作面20米范围内使用一寸胶管、20米外使用一寸铁管，要随工作面及时延伸，以备工作面正常用水。风筒吊挂在腰线以上0.3米处，环环相挂，风筒口距工作面不得超过5米。二、轨道施工时铺设15kg/m的轨道，轨距600mm，枕木规格（长宽高）为1000mm150m
12、m120mm，轨枕间距不大于1米。轨道构件齐全、紧固有效。第七节设备及工具配备 设备及工具配备情况表机械名称规格型号额定功率或容量吨位厂牌及出厂时间数量新旧程度小计其中原有新购租赁提升绞车JT800600-30A30KW焦作矿山机械厂2002.102180%调度绞车JD-11.4型42m/min 9.8KN11.4KW焦作矿山机械厂2000.81470%空气压缩机4L-20/8型20m3/min 0.8MPa13KW重庆气体压缩机厂 1999.72275%矿用电动污水泵BQK-1型15m3/h H=15m1.1KW屯留水泵厂 2003.332190%卧泵D46-30540m3/h H=120m
