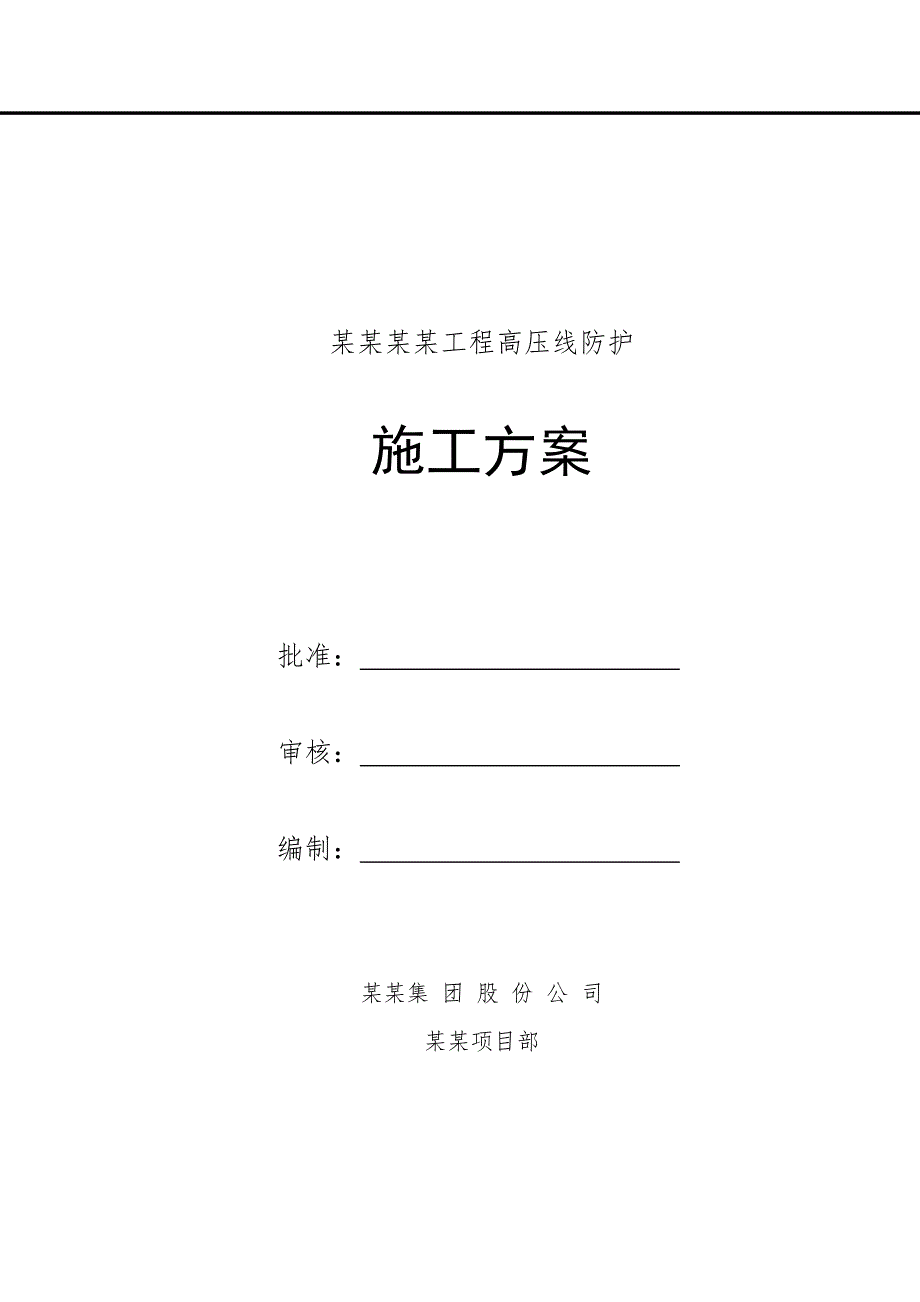

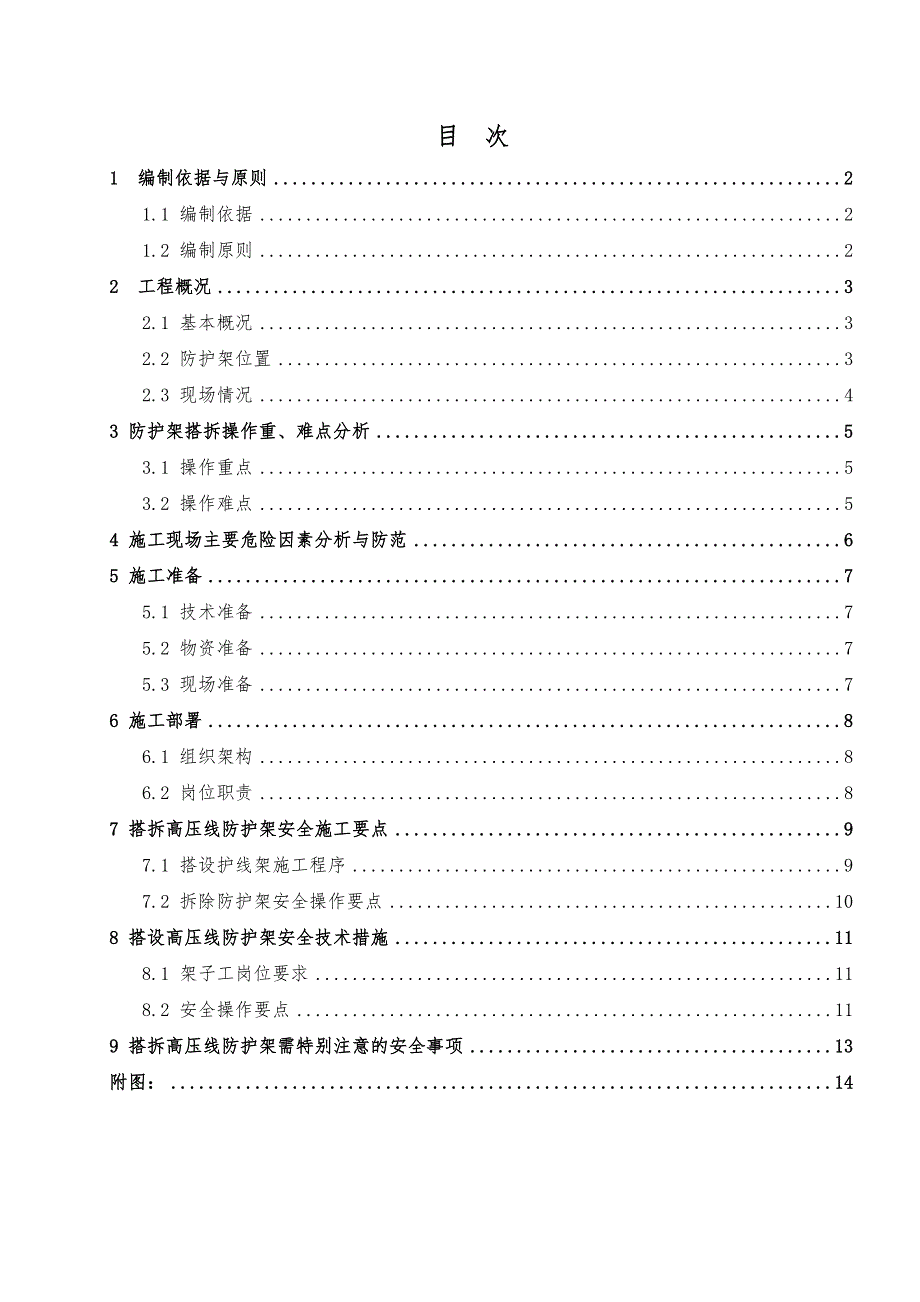

1、某某某某工程高压线防护施工方案 批准： 审核： 编制： 某某集 团 股 份 公 司某某项目部目 次1 编制依据与原则21.1 编制依据21.2 编制原则22 工程概况32.1 基本概况32.2 防护架位置32.3 现场情况43 防护架搭拆操作重、难点分析53.1 操作重点53.2 操作难点54 施工现场主要危险因素分析与防范65 施工准备75.1 技术准备75.2 物资准备75.3 现场准备76 施工部署86.1 组织架构86.2 岗位职责87 搭拆高压线防护架安全施工要点97.1 搭设护线架施工程序97.2 拆除防护架安全操作要点108 搭设高压线防护架安全技术措施118.1 架子工岗位要求

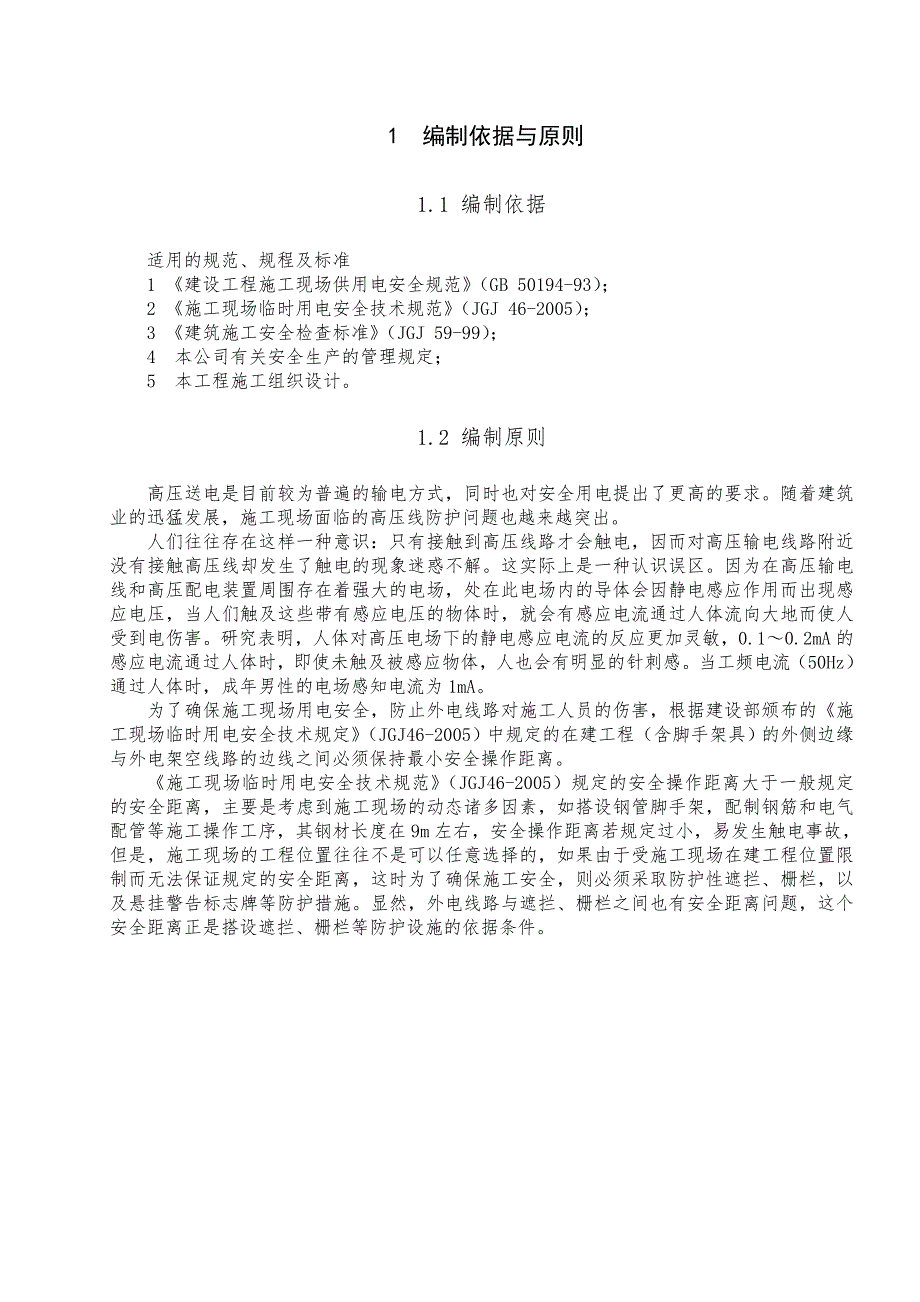

2、118.2 安全操作要点119 搭拆高压线防护架需特别注意的安全事项13附图：141 编制依据与原则1.1 编制依据适用的规范、规程及标准1 建设工程施工现场供用电安全规范（GB 50194-93）；2 施工现场临时用电安全技术规范（JGJ 46-2005）；3 建筑施工安全检查标准（JGJ 59-99）；4 本公司有关安全生产的管理规定；5 本工程施工组织设计。1.2 编制原则高压送电是目前较为普遍的输电方式，同时也对安全用电提出了更高的要求。随着建筑业的迅猛发展，施工现场面临的高压线防护问题也越来越突出。 人们往往存在这样一种意识：只有接触到高压线路才会触电，因而对高压输电线路附近没有接触
3、高压线却发生了触电的现象迷惑不解。这实际上是一种认识误区。因为在高压输电线和高压配电装置周围存在着强大的电场，处在此电场内的导体会因静电感应作用而出现感应电压，当人们触及这些带有感应电压的物体时，就会有感应电流通过人体流向大地而使人受到电伤害。研究表明，人体对高压电场下的静电感应电流的反应更加灵敏，0.10.2mA的感应电流通过人体时，即使未触及被感应物体，人也会有明显的针刺感。当工频电流（50Hz）通过人体时，成年男性的电场感知电流为1mA。为了确保施工现场用电安全，防止外电线路对施工人员的伤害，根据建设部颁布的施工现场临时用电安全技术规定（JGJ46-2005）中规定的在建工程（含脚手架具
4、）的外侧边缘与外电架空线路的边线之间必须保持最小安全操作距离。施工现场临时用电安全技术规范（JGJ46-2005）规定的安全操作距离大于一般规定的安全距离，主要是考虑到施工现场的动态诸多因素，如搭设钢管脚手架，配制钢筋和电气配管等施工操作工序，其钢材长度在9m左右，安全操作距离若规定过小，易发生触电事故，但是，施工现场的工程位置往往不是可以任意选择的，如果由于受施工现场在建工程位置限制而无法保证规定的安全距离，这时为了确保施工安全，则必须采取防护性遮拦、栅栏，以及悬挂警告标志牌等防护措施。显然，外电线路与遮拦、栅栏之间也有安全距离问题，这个安全距离正是搭设遮拦、栅栏等防护设施的依据条件。2 工
5、程概况2.1 基本概况工程名称：某某某某工程工程地点：某某市经济开发区建设单位：某某市悦海房地产投资有限公司监理单位：上海三凯建设监理有限公司施工单位：青建集团股份公司工程内容：观海听涛区21#、22#、23#、25#、休闲养生区25#、中央公园区28#、29#、30#、31#、39#、40#、41#住宅楼、及楼间车库I、J、南大门 工程结构形式：钢筋混凝土结构结构体系：剪力墙结构建筑的安全等级及设计使用年限： 建筑结构安全等级：二级 建筑抗震设防分类：标准设防类（丙类） 结构设计使用年限：50年2.2 防护架位置本方案高压电护线架子搭设位置在某某观海听涛区21#、23#楼的西侧，高压线杆距外
6、脚手架5-6.5 m，在塔吊回转半径范围之内，全长约70 m，见下图：2.3 现场情况该高压线在本工程观海听涛区21#、23#楼塔吊吊运回转半径范围之内。由于施工现场临时用电安全技术规范（JGJ 46-2005）及其他相关规范条文的要求，又由于本工程施工现场空间不足的实际情况，制定此项高压线防护方案，该100 kv高压线路搭设毛竹防护架，并悬挂醒目的警告标志，以确保安全生产。3 防护架搭拆操作重、难点分析3.1 操作重点由于作业面无法展开，高压线防护架搭设周期较长，而高压线路不可能为此长时间保持停止通电，采取在断电情况下进行操作比较困难，所以确保在高压线带电情况下进行搭设防护架的安全施工，是本
7、方案操作实施的安全重点。另由于施工现场场地狭小，防护架搭拆现场同时又是其他工种施工操作的作业现场，因此做好各工作穿插作业、垂直交叉作业的安全防护工作是另一重点。3.2 操作难点本工程高压外电线路防护架南北水平方向总体较长、垂直高度较大，特别是受海风影响较大，确保防护架整体稳定性是操作难点之一；搭设现场靠21#、23#楼外脚手架西侧、劳务一队现场仓库、西侧广告牌较近，施工难度比较大。4 施工现场主要危险因素分析与防范1 钢筋、管材、设备转移过程中发生物体打击事故。防范措施：合理规划现场布局，明确操作流程，对操作工人做好安全教育，正确佩戴个人劳保用品，操作现场安排专人负责指挥，确保材料转运过程中不
8、发生任何安全事故。2 现有临电线路改向操作发生触电事故。防范措施：结合施工现场总体平面图，合理规划临电线路走向，必须在断电情况下进行操作，人工挖土时安排专人负责巡查、指挥，电线接线工作由专业电工负责，线路改设后首先进行试通电，确认无误后方可正式通电使用。3 搭、拆防护架子操作过程违章操作造成高处坠落事故。防范措施：架子工必须经过专门安全培训，考核合格，持证上岗；施工操作前做好安全教育，高空作业按要求佩挂安全带及其他劳动保护用品；搭、拆过程中严格执行安全技术交底，随搭（拆）随加固，不能一次性完成搭（拆）作业时，离开现场前必须做好架体临时支撑，确保架体稳定。4 在高压外电线路正下方搭设防护架，竖毛
9、竹立杆时高举杉槁触及高压线发生事故。防范措施：尽量向上级领导申请，整个搭、拆操作过程断电操作，至少应确保在防护架最高层搭、拆操作时，必须断电操作；对工人加强安全教育，搭、拆过程中注意与高压线路保持安全距离；施工操作人员佩戴好个人劳保用品。5 作业现场与其他工种交叉作业发生物体打击事故。防范措施：错开作业时间，尽量避免交叉作业；搭、拆作业现场设置隔离区，悬挂明显的警告标志，安排专人负责巡查、监护，闲杂人员不得进入作业现场。6 现有塔吊调运材料碰撞防护架搭设操作人员或触及高压线。防范措施：高压线防护架子搭设完成并验收之前，不得在高压电线区域内运行塔吊作业。5 施工准备5.1 技术准备搭设脚手架之前
10、，勘察作业现场，全面熟悉现场情况，做好防护架搭设的安全施工组织设计；脚手架作业人员经过相应安全、技术培训，操作人员经考试合格持证上岗，严格贯彻执行脚手架支搭工艺标准及操作规程，确保脚手架安全。对操作人员做好安全技术交底，确保安全施工。5.2 物资准备材料名称规格数量单价总价毛竹钢管木方扣件镀锌铁丝合计5.3 现场准备组织人员对现场进行清除，提前对现场各种材料、管线进行转移，同时对操作工人进行安全教育，重点讲解木架子搭设过程中需要注意的安全事项，为防护架搭设做好充分准备。6 施工部署6.1 组织架构现场总指挥： 张明安现场安全负责人： 栾晓明搭设作业班组长： 李中文现场技术负责人： 王德强现场急
11、救负责人： 栾晓明操作工人： 李中文架子班组6.2 岗位职责现场总指挥：负责高压线防护架子搭、拆施工现场总体策划、组织、指挥与协调工作。现场安全负责人：负责编制高压线防护架子搭、拆施工专项安全方案及安全技术交底，对施工操作人员进行安全教育工作，并在操作过程对现场进行安全检查、落实各项安全措施。现场技术负责人：参与编制高压线防护架子搭、拆施工专项安全方案，负责为高压线防护架子的搭、拆施工提供技术支持。物资供应负责人：根据高压线防护架子搭、拆施工专项安全方案，做好物资准备，并在护线架子搭设过程中了解现场各项物资的需求情况，保证物资充足。现场巡查负责人：负责对施工现场进行巡视检查，禁止闲杂人员进入施
12、工现场；确保高压线防护架子搭、拆施工专项安全方案及安全技术交底能落实到位。搭设作业班组长：负责操作人员劳动力的组织与协调工作，协助监督，确保安全生产。现场临电负责人：负责临时用电的接线工作，处理在高压电附近施工所涉及到的各类问题。现场急救负责人：负责对施工现场有可能发生的高处坠落、物体打击、触电事故等伤员患者的现场急救及向外界社会呼救等方面事宜。7 搭拆高压线防护架安全施工要点7.1 搭设护线架施工程序确定毛竹立杆位置、清理现场挖毛竹立杆坑竖毛竹立杆绑扫地横杆绑扫地小横杆第一步大横杆第一步小横杆第二步大横杆第二步小横杆临时斜支撑第三步大横杆第三步小横杆加设剪刀撑接毛竹立杆绑斜撑、剪刀撑铺顶端脚
13、手板组织验收。7.1.1毛竹立杆坑：坑深500mm，坑底直径稍大于坑口直径，这样可容纳较多的回填土，尽量减少对坑口自然土的破坏，便于将毛竹立杆挤紧，埋设稳固。回填土要分层夯实，做好排水措施，防止积水引起脚手架下沉。7.1.2扫地杆：按要求竖毛竹立杆并做好毛竹立杆根部处理后，即可在毛竹立杆底部加绑扫地杆。7.1.3竖毛竹立杆：毛竹立杆应大头朝下，上下垂直，毛竹立杆杆身垂直偏差不得超过架高度的1/1000，且不得大于100mm。不得向两边偏斜。最后一根毛竹立杆应大头朝上，为使毛竹立杆顶端齐平，可将高出的毛竹立杆向下错动。毛竹立杆竖好后，应纵成行，横成方，杆身垂直。毛竹立杆弯曲时，其弯曲面应顺纵向方
14、向，既不能朝墙面也不能背墙面，以保证横杆能与毛竹立杆接触良好。毛竹立杆必须按规定进行接长，相邻毛竹立杆的接头至少应错开一步架，接头的搭接长度不得小于1.5m。为使接长后的毛竹立杆位于同一平面内，上下毛竹立杆的接头应沿纵向错开。毛竹立杆时必须23人配合操作。7.1.4绑大横杆：脚手架两端大横杆的大头应朝外伸出毛竹立杆200300mm。绑扎第一步架的大横杆时，应检查毛竹立杆是否埋正、埋牢。同一步架的大横杆大头朝向应一致，上下相邻两步架的大横杆大头朝向应相反，以增强脚手架的整体稳定。大横杆绑扎在毛竹立杆内侧，沿纵向平放。大横杆必须按规定进行接长，接头应置于毛竹立杆处，并使小头压在大头上，搭接长度不小于1.5m。上下相邻大横杆的接头应错开一个毛竹立杆。7.1.5绑小横杆：小横杆绑在大横杆上，大头朝里。小横杆绑在毛竹立杆上，等距离
