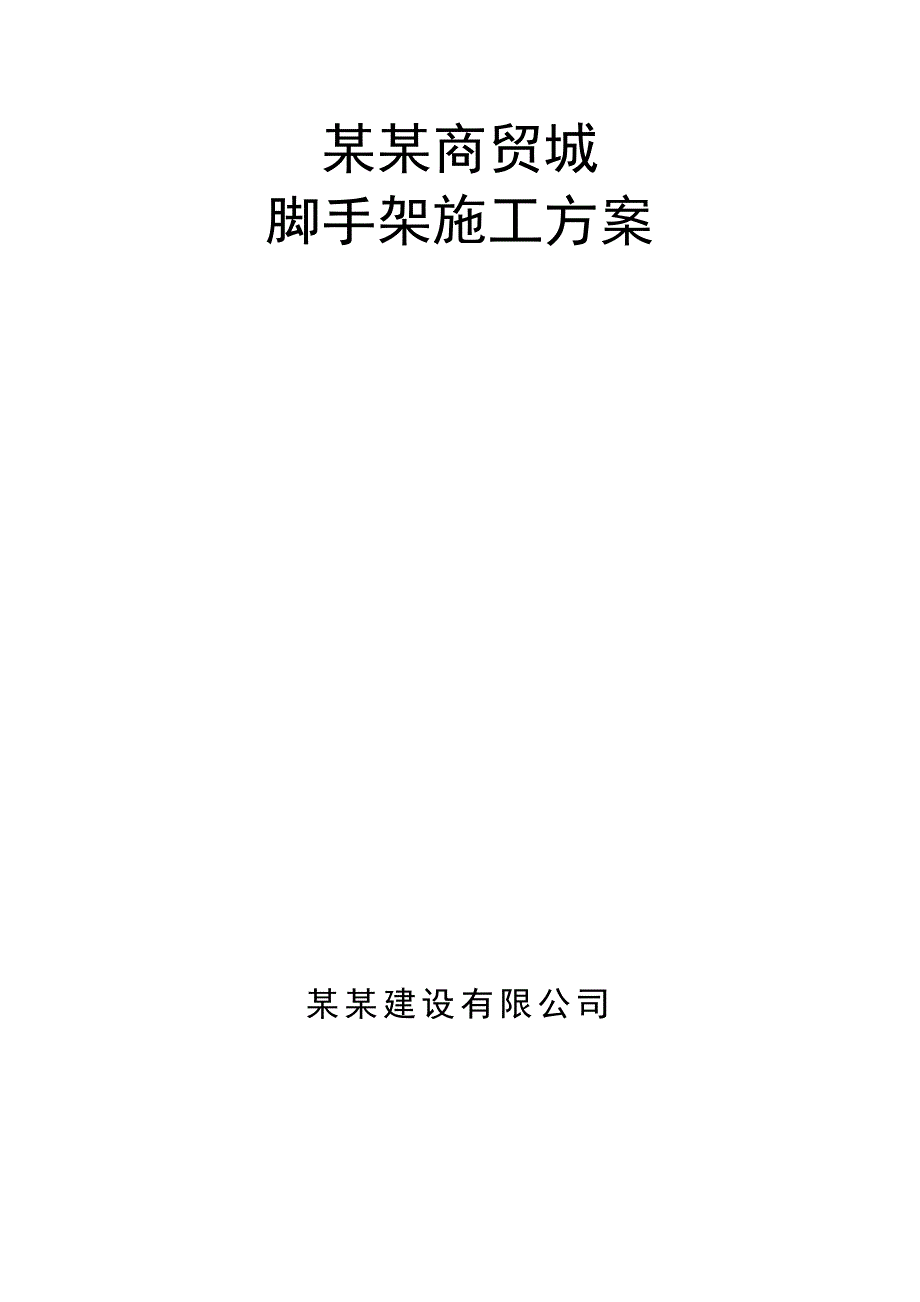

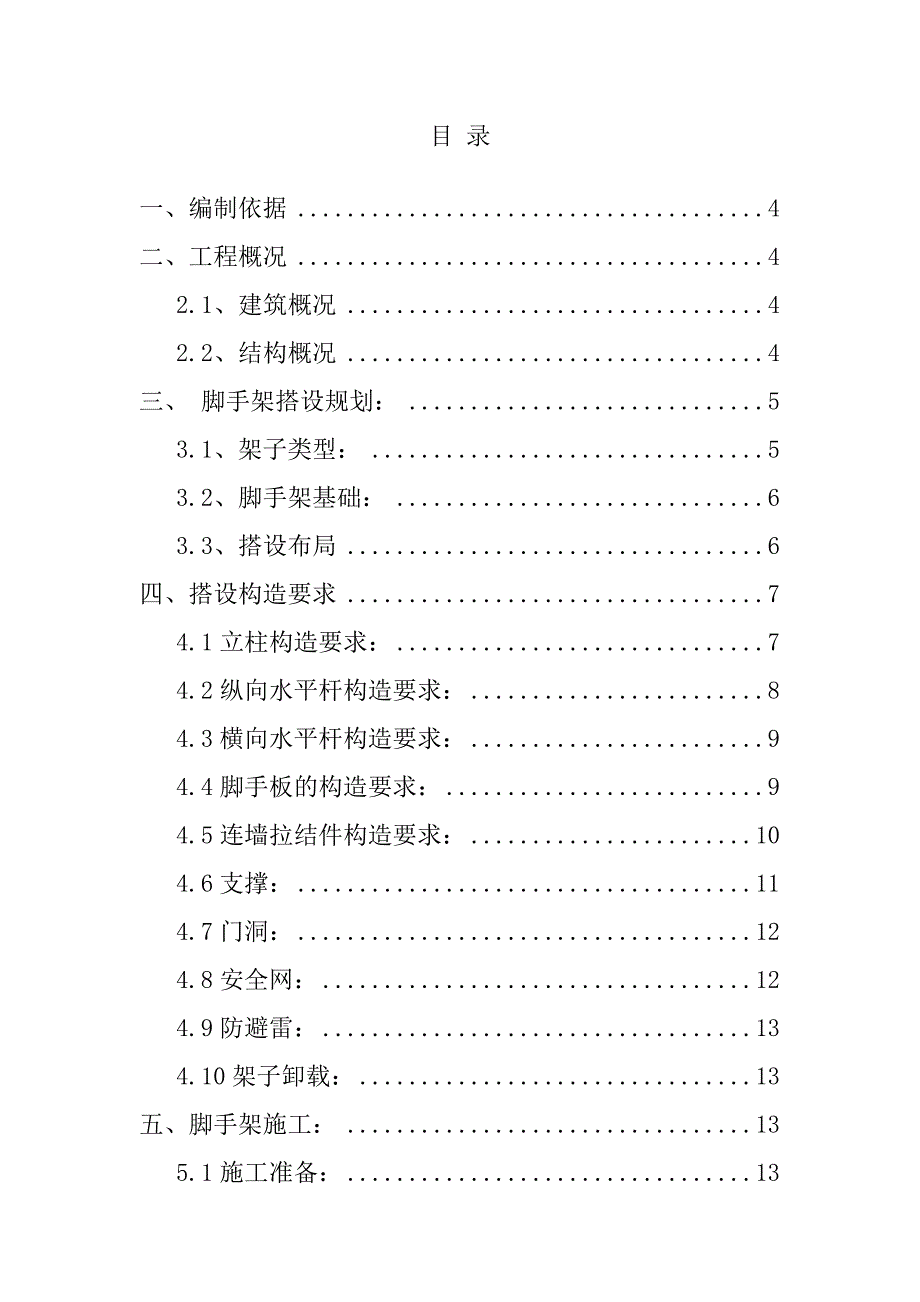

1、某某商贸城脚手架施工方案某某建设有限公司目 录一、编制依据4二、工程概况42.1、建筑概况42.2、结构概况4三、 脚手架搭设规划：53.1、架子类型：53.2、脚手架基础：63.3、搭设布局6四、搭设构造要求74.1立柱构造要求：74.2纵向水平杆构造要求：84.3横向水平杆构造要求：94.4脚手板的构造要求：94.5连墙拉结件构造要求：104.6支撑：114.7门洞：124.8安全网：124.9防避雷：134.10架子卸载：13五、脚手架施工：135.1施工准备：135.2地基处理与底座安放：155.3杆件搭设：155.4搭设连墙件、剪刀撑、横向水平杆等注意事项：165.5扣件安装的注意事

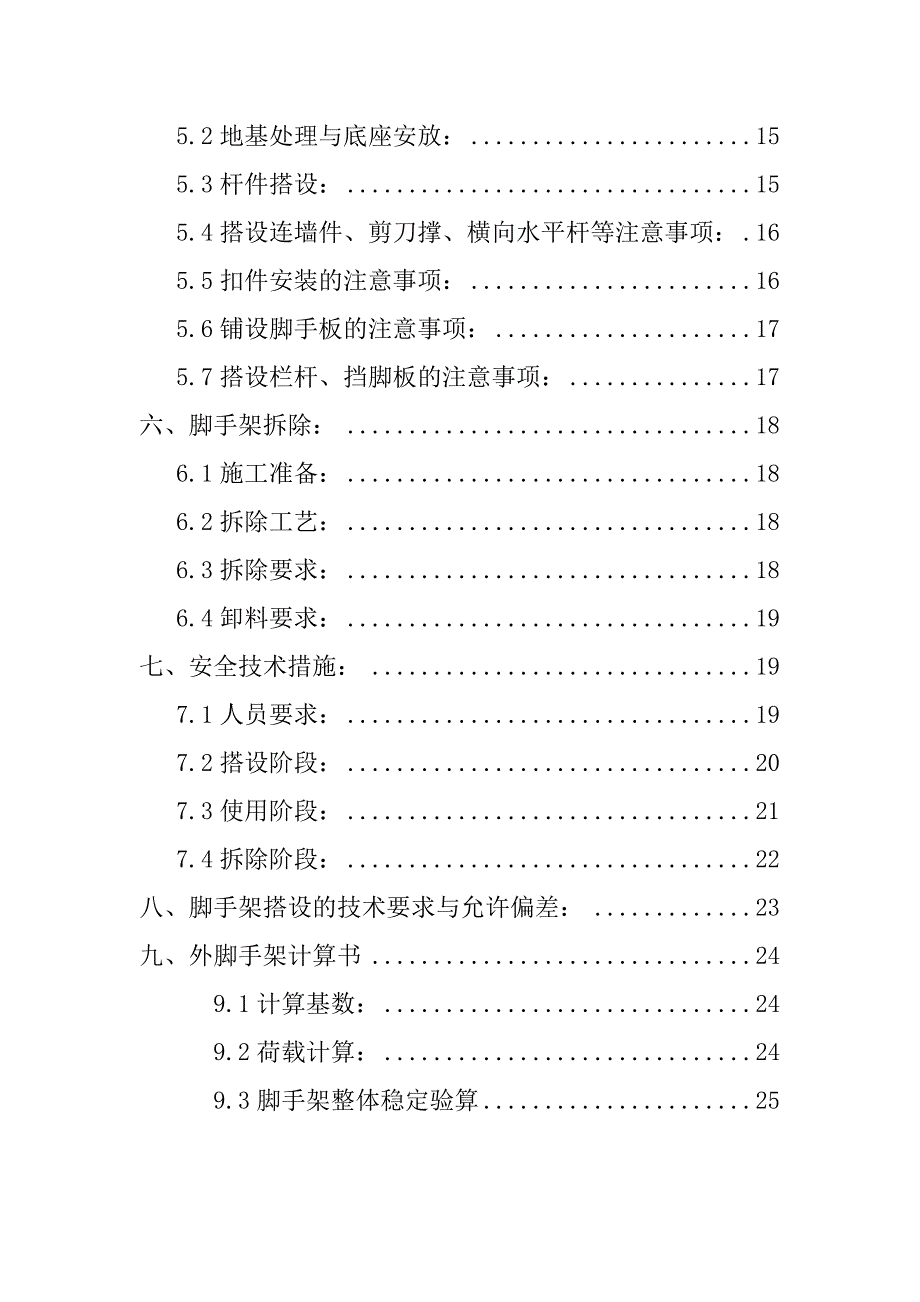

2、项：165.6铺设脚手板的注意事项：175.7搭设栏杆、挡脚板的注意事项：17六、脚手架拆除：186.1施工准备：186.2拆除工艺：186.3拆除要求：186.4卸料要求：19七、安全技术措施：197.1人员要求：197.2搭设阶段：207.3使用阶段：217.4拆除阶段：22八、脚手架搭设的技术要求与允许偏差：23九、外脚手架计算书249.1计算基数：249.2荷载计算：249.3脚手架整体稳定验算25一、编制依据依据建筑施工手册、建筑工程安全技术手册、建筑工程施工及验收规范、瑞海花园17#楼施工图纸及现场实际情况等编制。二、工程概况2.1、建筑概况工程名称：某某商贸城工程。建设单位：诸城
3、市某某置业有限公司。建设地点：人民西路南侧、西环路东侧。建筑面积：76792。建筑高度：共五层，屋面高度22.3米建筑耐火等级：二级。屋面防水等级：二级。2.2、结构概况结构类型：框架结构。基础形式：独立基础、筏板基础（地下室）。抗震设防烈度：七度。建筑设计使用年限：50年。本次施工外架为主体施工阶段的防护架，采用落地式双排脚手架。以装修阶段最不利情况考虑，施工活荷载qk=2KN/,满足施工需要。搭设约高度27.8m。三、 脚手架搭设规划：3.1、架子类型：采用扣件式F48钢管脚手架，外侧架杆刷桔黄色油漆，剪刀撑刷红白相间油漆，满挂密目安全网封闭，脚手架下设50200通长木脚手板及钢制底托，作
4、业面满铺木脚手板，下挂水平安全网。3.2、脚手架基础：因脚手架主要基底主要为回填土上，表面做硬化处理，即在夯实的回填土上，铺一层100厚C15素砼垫层，并做好排水坡度并在边缘做150mm宽排水沟。立杆下设20050通长架木及底座。3.3、搭设布局南侧沿阳台外侧满搭双排脚手架，南侧立杆排距1200mm，无楼梯处，在两楼梯之间，于上述双排架的内侧另设一排立杆；即该处为三排立杆。内排立杆距空调板、瓢窗板板边100mm。东西侧因场地限制，立杆排距900mm。内侧立杆距结构墙边25cm。上人马道设在西侧和南侧，行人安全通道设在东侧。四、搭设构造要求4.1立柱构造要求：4.1.1单管立柱的构造要求：立柱接
5、头采用对接扣件对接，对接搭接应符合以下要求：4.1.1.1立柱上的对接扣件应交错布置，两个相邻立柱接头不应设在同步同跨内，两相邻立柱接头在高度方向错开的距离不应小于一个步距，各接头中心距主节点的距离不应大于步距的1/3。4.1.1.2立柱的搭接长度不应小于一个步距，不少于两个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。4.1.2双杆立柱的构造要求：主立柱与副立柱采用悬转扣件连接，扣件数量不应少于两个。4.1.3立柱顶端应高出建筑物檐口上皮高度1.5m。4.1.4每根立柱均应设置底座或垫块、垫木。4.1.5脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座下皮不
6、大于100mm处的立柱上，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立柱上，当立柱基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立柱固定。4.2纵向水平杆构造要求：4.2.1纵向水平杆设于横向水平杆之下，在立柱的内侧，并采用直角扣件与立柱扣紧。4.2.2纵向水平杆一般宜采用对接扣件连接，对接接头应交错布置，不应设在同步同跨内，相邻接头水平距离不应小于500mm，并应避免设在纵向水平杆的跨中。4.3横向水平杆构造要求： 4.3.1.每一主接点处必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点的距离不应大于150mm，在双排架中，靠墙一侧的外伸长度
7、不大于500mm，且应离开结构墙体200mm；另一端的外伸长度应统一为200mm； 4.3.2.操作层上非主节点处的横向水平杆宜根据支撑脚手板的需要等间距设置，最大间距不应大于柱距的1/2。4.4脚手板的构造要求：4.4.1脚手板一般应设置在三根横向水平杆上，并应将脚手板两端与其可靠固定，以防倾翻；4.4.2脚手板宜采用平铺，并可采用搭接铺设，挑出板头长度不大于150mm；4.4.3自顶层操作层的脚手板往下计，每隔12m（或根据需要）满铺一层脚手板。4.5连墙拉结件构造要求：4.5.1构造方案：采用刚性连墙件，在门窗洞口处由连墙杆（F48钢管）扣件及垫木等组成，如附图。4.5.2.布置要求：4
8、.5.2.1间距：考虑层高为2.8米，且垂直拉结间距不大于6米，故垂直方向按每层一拉结，水平间距小于等于6米；外用电梯及其两侧脚手架为一字型、开口型脚手架，该处脚手架每层一拉结。4.5.2.2连墙件应呈梅花型均匀布置；4.5.2.3连墙件宜靠近主节点位置，偏离主节点距离不应大于300mm;4.5.2.4连墙件必须从底部第一根纵向水平杆处开始设置，当该处位置有困难时，应采用其它可靠措施固定。4.5.2.5 连墙件中连墙杆或拉筋宜呈垂直于墙面设置，与脚手架连接的一端可稍微下斜，不得向上翘起。4.5.2.6连墙件必须达到两步三跨的拉结要求，在没有门窗洞口的位置应事先预留拉结孔，方便钢管穿过进行拉结。
9、4.6支撑：4.6.1双排脚手架应设剪刀撑与横向支撑；4.6.2剪刀撑的设置应符合以下要求：4.6.2.1每道剪刀撑宽度4跨，斜杆与地面的倾角宜在4560o之间。（40米以下双杆）；4.6.2.2在外侧立面整个长度和高度上连续设置剪刀撑； 4.6.2.3剪刀撑的接头除顶层可以采用搭接外，其余各接头均必须采用对接扣件连接；4.6.2.4剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距主节点距离不应大于150mm。4.7门洞：4.7.1构造方案：在卸料处或有需要的地方应采用门洞型式，挑空两根立柱，如附图。4.7.2构造要求：4.7.2.1洞口处增设的斜杆应采用旋转
10、扣件优先固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线距中心节点的距离不应大于150mm；4.7.2.2增设的短斜杆端部应增设一个安全扣件。4.8安全网：4.8.1垂直方向随外架搭设在脚手架外侧满挂阻燃密目安全网，安全网封闭并与外架固定牢靠。4.8.2水平安全网在架内设置，随架高每四层设一道水平安全网，第一道水平安全网设于二层楼面处，同时随施工高度提升的工作面下方必须设水平安全网。4.8.3安全网绑牢于脚手架上，绷紧，圈牢，拼接严密。4.9防避雷： 脚手架必须安装防雷装置，做法是利用已在建筑物内设好的接地线与脚手架连接，接地线位置应在每个大角上设置，独立架子应单设避雷接线，避雷设置应与水
11、电配合，用F18钢筋将脚手架与避雷线连接。4.10架子卸载：4.10.1架子每四层作一次卸载；4.10.2卸载方式：采用48钢管斜撑卸载，钢管与垂直面的角度应控制在45度以内；4.10.3构造要求：根部必须使用木块垫实，顶部必须使用扣件固定在立杆与大横杆的交点位置的大横杆上。五、脚手架施工：5.1施工准备：5.1.1按施工方案的要求，逐级向架设和使用人员进行技术交底；5.1.2材料准备应按要求对钢管、扣件、脚手板等进行检查验收，不合格的构配件不得使用，经检查合格的构配件应按品种、规格分类，堆放整齐，平稳，堆放场地不得有积水；5.1.3应清除地面杂物，平整搭设场地，并使排水畅通；项 目名 称单
12、位数 量16米钢管根600021.31.8m短钢管根3500324m短钢管根30004扣件个150005一字连接扣件个30006旋转扣件个10007脚手板m26008钢底座个2509垫板（50200）m280010密目安全网m2700011安全网m28001212.5钢丝绳m6001322勾头螺栓个2005.1.4材料准备见下表5.2地基处理与底座安放：5.2.1地基处理应按前述要求进行；5.2.2按脚手架的柱距、排距进行放线、定位；5.2.3铺设垫板（块）和安放底座，并注意以下事项：5.2.3.1垫板、底座应准确的放在定位线上；5.2.3.2垫板必须铺设平稳，不得悬空；5.2.3.3双管立柱
13、应采用双管底座或电焊于一根槽钢上。脚手架下设通长垫木，应选用较长的50200木板；木板应无裂缝、翘曲等质量缺陷，并在木板两头及中间每隔1.5m用10#铁丝作箍，以防木板开裂。5.3杆件搭设：5.3.1脚手架搭设顺序如下：放置纵向扫地杆立柱横向扫地杆第一步纵向水平杆第一步横向水平杆连墙件第二步纵向水平杆第二步横向水平杆5.3.2搭设立柱的注意事项：5.3.2.1外径48mm与外径51mm的钢管严禁混用；5.3.2.2相邻立柱的对接扣件不得在同一高度内，错开距离应符合前述要求；5.3.2.3开始搭设立柱时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；5.3.2.4当搭至有连墙件
14、的构造层时，搭设完该处的立柱、纵向水平杆、横向水平杆后应立即设置连墙件；5.3.3搭设纵、横向水平杆的注意事项：5.3.3.1搭设纵、横向水平杆时，其构造应符合前述要求；5.3.3.2封闭型脚手架的同一步纵向水平杆必须四周交圈，用直角扣件与内外角柱固定；5.3.3.3双排脚手架的横向水平杆靠墙一端至墙装饰面的距离不应大于100mm。5.4搭设连墙件、剪刀撑、横向水平杆等注意事项：5.4.1连墙件的构造应符合前述要求，当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完后方可拆除；5.4.2剪刀撑、横向支撑应随立柱、纵向水平杆等同步搭设，剪刀撑、横向支撑的构造应符合前述要求。5.5扣件安装的注意事项：5.5.1扣件规格必须与钢管外径相同；5.5.2扣件螺栓拧紧扭力矩不应小于40Nm，并不大于65Nm；5.5.3主节点处固定横向水平杆（或纵向水平杆）、剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于150mm；5.5.4对接扣件的开口应朝上或朝内；5.5.5各杆件端头伸出扣件盖板边缘的长度不应小于100mm。5.6铺设脚手板的注意事项：5.6.1应铺满、铺稳，靠墙一侧离墙面距离不应大于150mm；5.6.2采用对接式搭接应符合前述要求，脚手板的接头应
