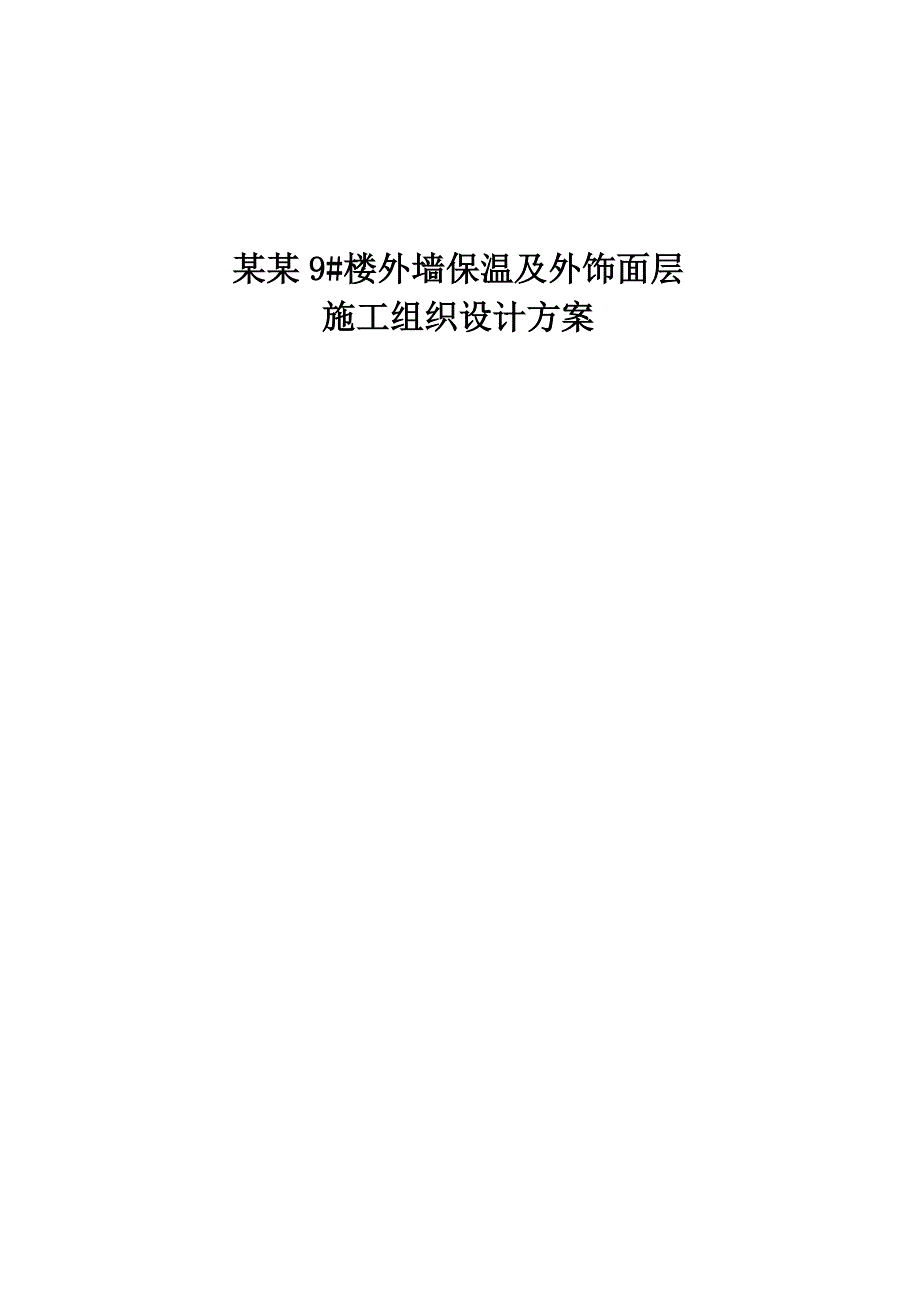

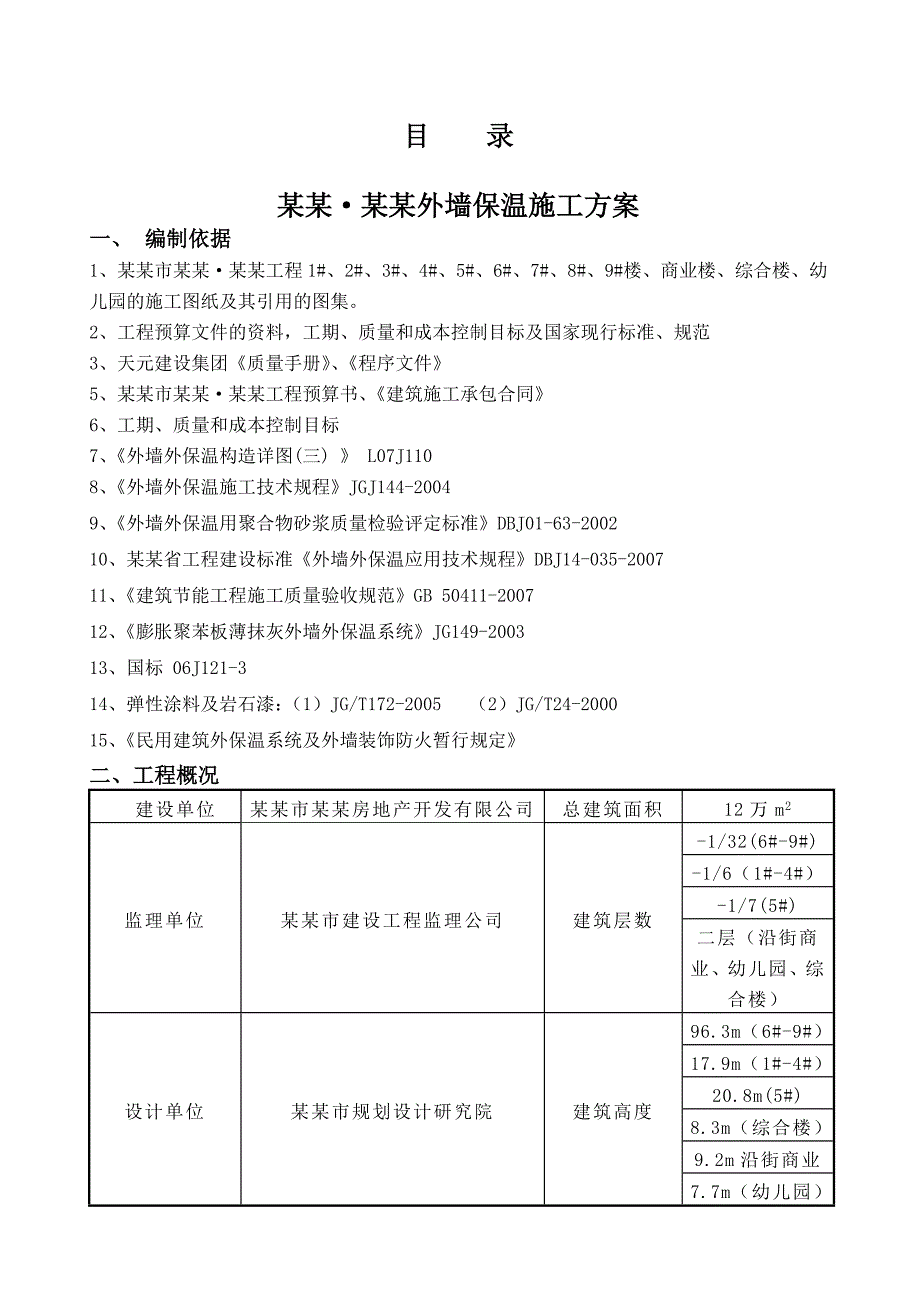

1、某某9#楼外墙保温及外饰面层施工组织设计方案 目 录某某某某外墙保温施工方案一、 编制依据1、某某市某某某某工程1#、2#、3#、4#、5#、6#、7#、8#、9#楼、商业楼、综合楼、幼儿园的施工图纸及其引用的图集。2、工程预算文件的资料，工期、质量和成本控制目标及国家现行标准、规范3、天元建设集团质量手册、程序文件5、某某市某某某某工程预算书、建筑施工承包合同6、工期、质量和成本控制目标7、外墙外保温构造详图(三) L07J1108、外墙外保温施工技术规程JGJ144-20049、外墙外保温用聚合物砂浆质量检验评定标准DBJ01-63-200210、某某省工程建设标准外墙外保温应用技术规程D
2、BJ14-035-200711、建筑节能工程施工质量验收规范GB 50411-200712、膨胀聚苯板薄抹灰外墙外保温系统JG149-200313、国标 06J121-314、弹性涂料及岩石漆：（1）JG/T172-2005 （2）JG/T24-200015、民用建筑外保温系统及外墙装饰防火暂行规定二、工程概况 建设单位某某市某某房地产开发有限公司总建筑面积12万m2监理单位某某市建设工程监理公司建筑层数-1/32(6#-9#) -1/6（1#-4#）-1/7(5#)二层（沿街商业、幼儿园、综合楼）设计单位某某市规划设计研究院建筑高度96.3m（6#-9#）17.9m（1#-4#）20.8m(

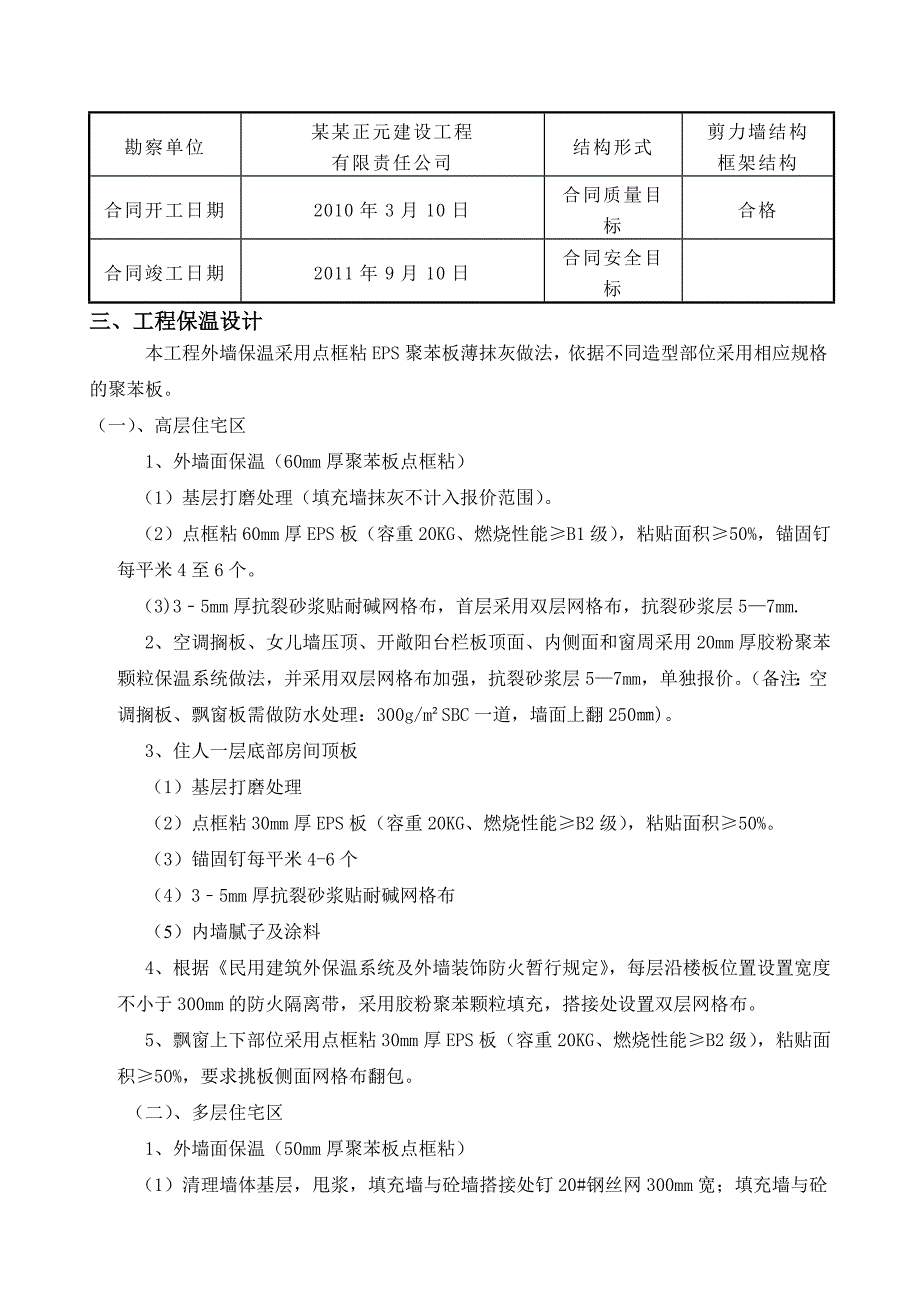

3、5#)8.3m（综合楼）9.2m沿街商业7.7m（幼儿园）勘察单位某某正元建设工程有限责任公司结构形式剪力墙结构框架结构合同开工日期2010年3月10日合同质量目标合格合同竣工日期2011年9月10日合同安全目标三、工程保温设计 本工程外墙保温采用点框粘EPS聚苯板薄抹灰做法，依据不同造型部位采用相应规格的聚苯板。（一）、高层住宅区 1、外墙面保温（60mm厚聚苯板点框粘） （1）基层打磨处理（填充墙抹灰不计入报价范围）。 （2）点框粘60mm厚EPS板（容重20KG、燃烧性能B1级），粘贴面积50%，锚固钉每平米4至6个。 （3)35mm厚抗裂砂浆贴耐碱网格布，首层采用双层网格布，抗裂砂浆层
4、57mm. 2、空调搁板、女儿墙压顶、开敞阳台栏板顶面、内侧面和窗周采用20mm厚胶粉聚苯颗粒保温系统做法，并采用双层网格布加强，抗裂砂浆层57mm，单独报价。（备注：空调搁板、飘窗板需做防水处理：300g/mSBC一道，墙面上翻250)。 3、住人一层底部房间顶板 （1）基层打磨处理 （2）点框粘30mm厚EPS板（容重20KG、燃烧性能B2级），粘贴面积50%。 （3）锚固钉每平米4-6个 （4）35mm厚抗裂砂浆贴耐碱网格布 （5）内墙腻子及涂料 4、根据民用建筑外保温系统及外墙装饰防火暂行规定，每层沿楼板位置设置宽度不小于300mm的防火隔离带，采用胶粉聚苯颗粒填充，搭接处设置双层网格
5、布。 5、飘窗上下部位采用点框粘30mm厚EPS板（容重20KG、燃烧性能B2级），粘贴面积50%，要求挑板侧面网格布翻包。 （二）、多层住宅区 1、外墙面保温（50mm厚聚苯板点框粘） （1）清理墙体基层，甩浆，填充墙与砼墙搭接处钉20#钢丝网300mm宽；填充墙与砼墙均抹20mm厚1:2.5水泥防水砂浆，中级抹灰，表面搓毛 ，抹灰后养护七天，基层干燥程度满足外墙保温施工条件。 （2）点框粘50mm厚EPS板（容重20KG、燃烧性能B2级），粘贴面积50%； （3）锚固钉（参照DBJ 14-035-2007外墙外保温应用技术规程） （4）35mm厚抗裂砂浆贴耐碱网格布，首层采用双层网格布，抗
6、裂砂浆层57mm。 2、空调搁板、女儿墙压顶、开敞阳台栏板顶面、内侧面和窗周采用20mm厚胶粉聚苯颗粒保温系统做法，并采用双层网格布加强，抗裂砂浆层57mm。（备注：空调搁板、飘窗板需做防水处理：300g/mSBC一道，墙面上翻250。） 3、住人一层底部房间顶板 （1）基层打磨处理 （2）点框粘30mm厚EPS板（容重20KG、燃烧性能B2级，粘贴面积50%。） （3）锚固钉每平米4-6个 （4）35mm厚抗裂砂浆贴耐碱网格布 （5）内墙腻子及涂料见各工程建筑做法。 4、根据民用建筑外保温系统及外墙装饰防火暂行规定，每3层沿楼板位置设置宽度不小于300mm的防火隔离带，采用胶粉聚苯颗粒填充，
7、搭接处设置双层网格布，单独报价。 5、飘窗上下部位采用点框粘30mm厚EPS板（容重20KG、燃烧性能B2级），粘贴面积50%，要求挑板侧面网格布翻包。 （三）、商业外墙 1、基层处理，涂防潮底漆 2、40mm厚聚氨酯发泡 3、涂刷界面剂 4、20mm厚玻化微珠 四、施工准备4.1材料准备4.1.1材料用量计划表：序号材料名称规 格数量备注1粘结砂浆25袋400T质量合格2抹面砂浆25袋300T质量合格3EPS聚苯板120060060/50;60060060/5060000 m质量合格4耐碱网格布100/捆80000 m质量合格4.1.2材料性能质量标准材料的产品合格证、出厂检验报告、备案证等
8、应齐全。材料进场后在建设、监理单位共同见证送检合格后方可使用。材料的品种和性能指标及材料包装规格贮运注意事项如下:（1）、保温系统整体性能指标：检测项目性能指标抗风荷载性能系统抗风压值不小于风荷载设计值。机械固定EPS钢丝网架板外墙外保温系统供安全系数K应不小于2，其他系统K应不小于1.5。抗冲击性建筑物首层墙面及门窗等易受碰撞部位：10J级；二层以上墙面等不易受碰撞部位：3J级。吸水量水中浸泡1h，只带有抹面层和带有全部保护层的系统的吸水量均不得大于或等于1.0Kg/耐冻融性能30次冻融循环后，保护层无空鼓、脱落、无渗水裂缝；保护层与保温层的拉伸粘结强度不小于0.1Mpa，破坏部位应位于保温
9、层。热阻复合墙体热阻符合设计要求抹面层不透水性2h不透水保护层水蒸汽渗透阻0.85g/(.h)系统抗震性设防烈度等级下，饰面及外保墙系统无脱落。系统耐候性经耐侯性试验后不得出现装饰层起泡或剥落，保护层脱鼓或脱落等破坏，不得产生渗水裂缝。具有薄抹面层的外保温系统，抹面层与保温层的拉伸粘结强度不得小于0.1 MPa ，且破坏部位在保温层内。系统抗冲击性检测应符合系统要求。（2）、聚苯板主要性能如下表：项 目单 位指 标导热系数W/（mK）0.041表观密度kg/m318垂直于板面方向的抗拉强度MPa0.10尺寸稳定性%0.3氧指数%30（3）、干拌粘结砂浆性能指标及存运条件项 目性能指标外观灰色均
10、匀粉末拉伸粘结强度/MPa(与水泥砂浆)原强度0.60耐水0.40拉伸粘结强度/MPa(与聚苯板)原强度0.10，破坏界面在聚苯板上耐水0.10，破坏界面在聚苯板上可操作时间h1.54.0粘结砂浆规格:25kg/袋；贮存：-535条件下，贮存期为6个月。注意防潮、防雨。 （4）、耐碱玻纤网格布主要性能指标项 目单位指 标外观合格长度、宽度m50100、0.91.2网孔中心距mm44单位面积重量g/m2160断裂强力（经、纬向）N/50mm900耐碱强力保留率（经、纬向）%75断裂伸长率(纬向)%4.0耐碱玻纤网格布规格：100m2/捆 ；贮存应立码，不宜平堆，通风干燥条件下贮存期12个月。 （
11、5）、干拌抹面砂浆性能指标 试 验 项 目性能指标拉伸粘结强度（MPa）原强度（聚苯板基层）0.10破坏界面在聚苯板上耐水（聚苯板基层）0.10破坏界面在聚苯板上耐冻融（聚苯板基层）0.10破坏界面在聚苯板上可操作时间（h）1.54.0柔韧性3.04.1.3材料堆放及检测（1）根据工程量,开工时间,工期要求安排适当的储存场地,搅拌场地。组织好材料进场时间,控制好材料进场数量做好进场记录,数量报监理单位确认。做好材料发放记录，收集好每批材料的出厂合格证报监理单位验证。配合监理方做好进场材料复验工作确认材料的合格证、检测报告是否齐全，是否与所送材料配套完整。抽检材料单位的重量和体积是否在合理误差范
12、围内。检查包装有无破损。检查材料是否在有效期内。 （2）、外墙保温系统检测计划：根据GB50411-2007规范要求，外墙节能工程完成后，节能分部工程验收前，需对外墙保温系统进行以下检测： A、外墙保温工程完成后不低于28天，进行保温系统的抗冲击和拉伸粘结强度的实验； B、钻心法检验外墙外保温节能构造。 4.2机具准备4.2.1主要施工工具（1）手动打磨工具型号规格：根据要求特制所需型号工具。用 途：打磨不平整处的保温板面。特 点：适合于局部打磨，提高系统保温层面的平整度和垂直度。(2）电动打磨机型号规格：根据要求特制所需型号工具。用 途：打磨不平整处的保温板面。特 点：适合于大面积打磨，快速
