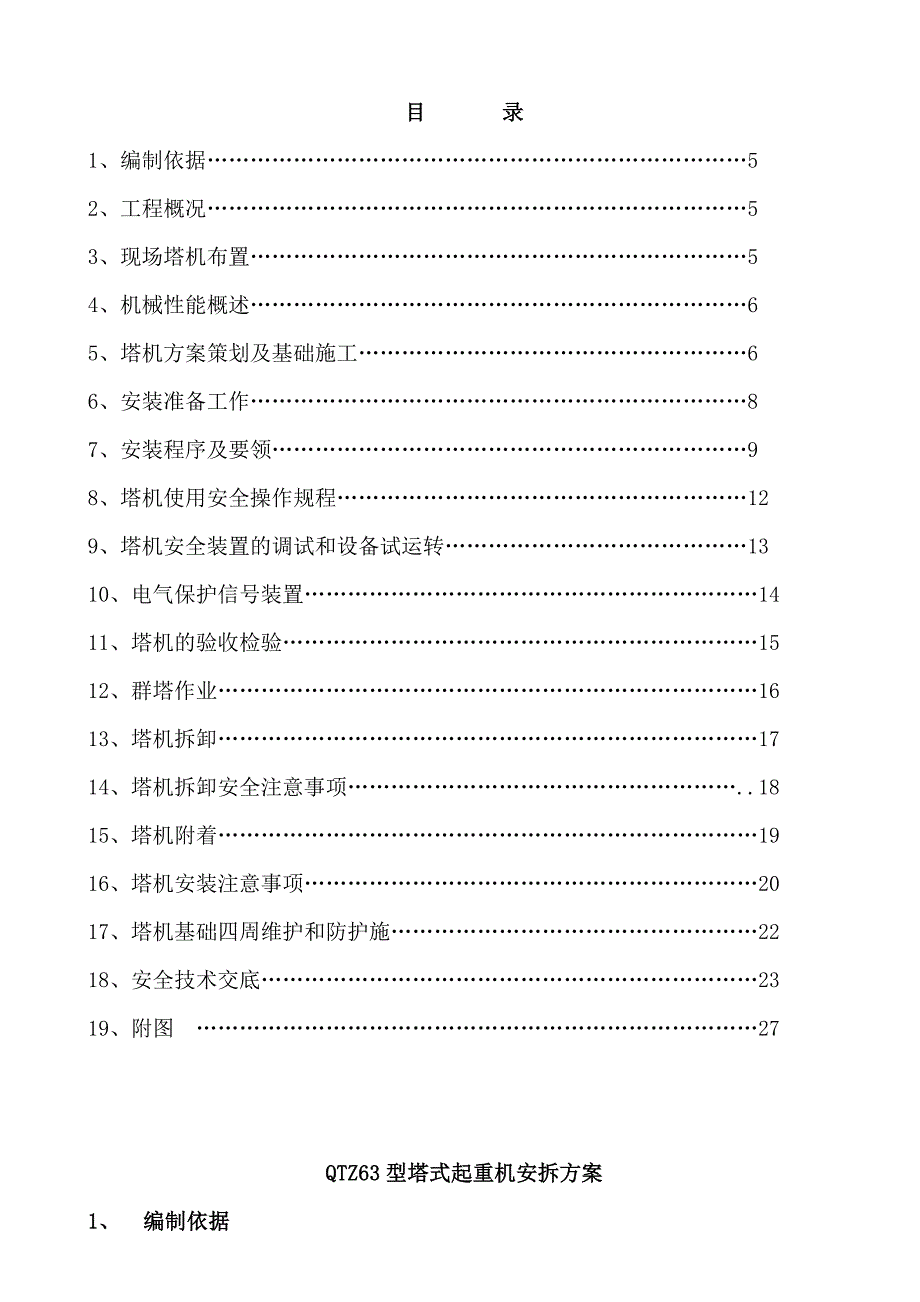

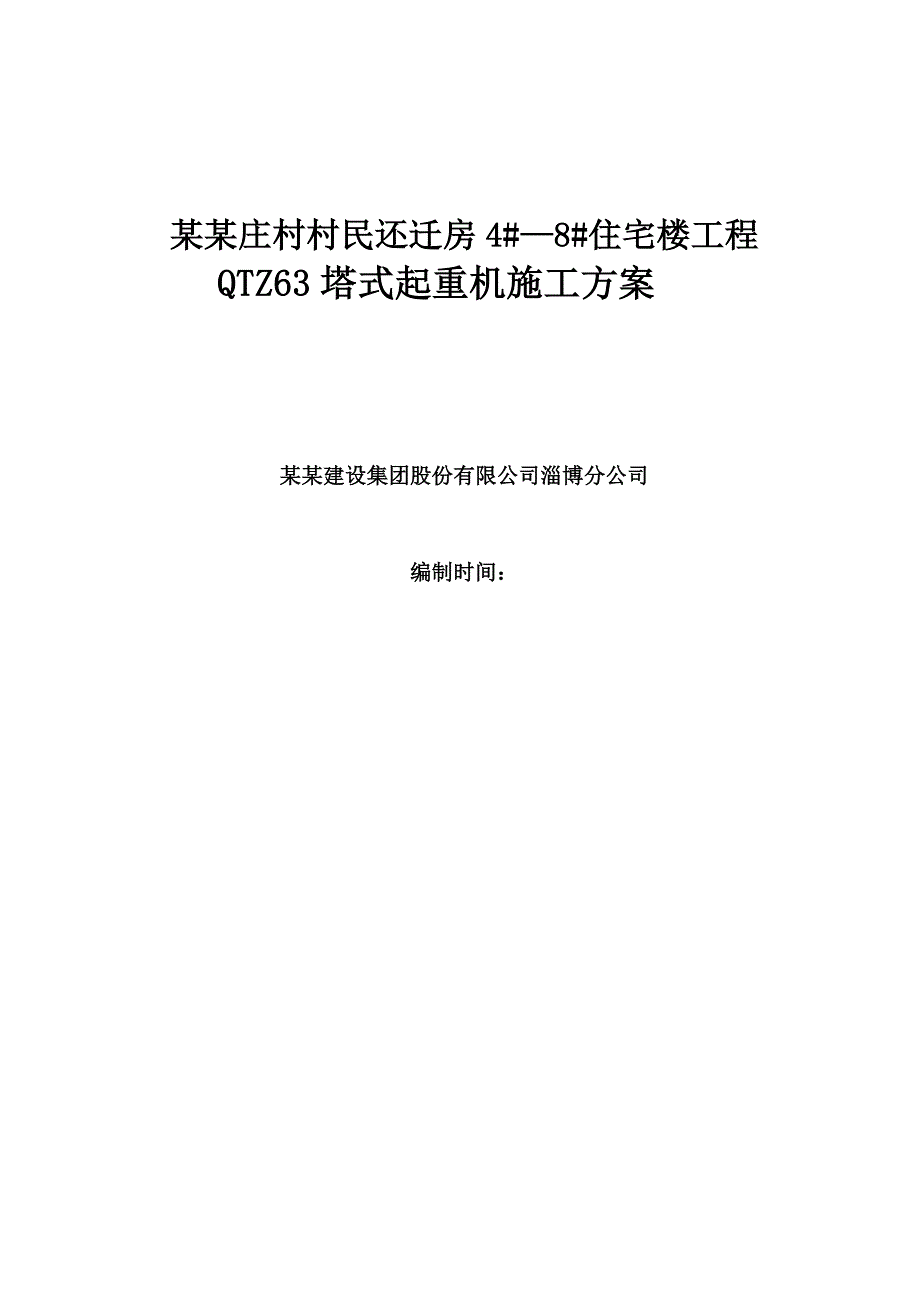

1、 某某庄村村民还迁房4#8#住宅楼工程QTZ63塔式起重机施工方案某某建设集团股份有限公司淄博分公司编制时间： 目 录1、编制依据52、工程概况53、现场塔机布置54、机械性能概述65、塔机方案策划及基础施工66、安装准备工作87、安装程序及要领98、塔机使用安全操作规程129、塔机安全装置的调试和设备试运转1310、电气保护信号装置1411、塔机的验收检验1512、群塔作业1613、塔机拆卸1714、塔机拆卸安全注意事项.1815、塔机附着1916、塔机安装注意事项2017、塔机基础四周维护和防护施2218、安全技术交底2319、附图 27QTZ63型塔式起重机安拆方案1、 编制依据11某某

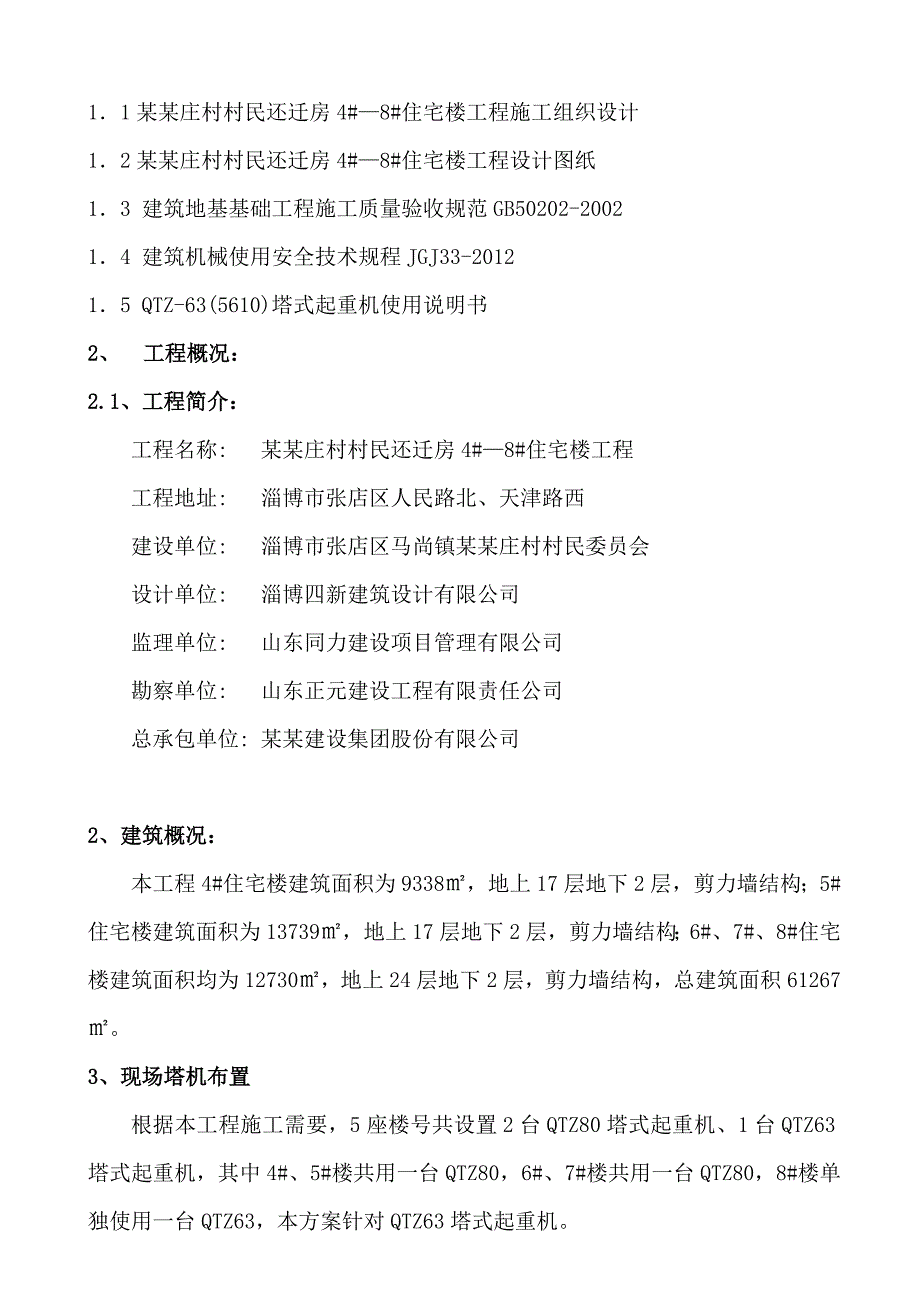

2、庄村村民还迁房4#8#住宅楼工程施工组织设计12某某庄村村民还迁房4#8#住宅楼工程设计图纸13 建筑地基基础工程施工质量验收规范GB50202-200214 建筑机械使用安全技术规程JGJ33-201215 QTZ-63(5610)塔式起重机使用说明书2、 工程概况：2.1、工程简介：工程名称: 某某庄村村民还迁房4#8#住宅楼工程工程地址: 淄博市张店区人民路北、天津路西建设单位: 淄博市张店区马尚镇某某庄村村民委员会设计单位: 淄博四新建筑设计有限公司监理单位: 山东同力建设项目管理有限公司勘察单位: 山东正元建设工程有限责任公司总承包单位: 某某建设集团股份有限公司2、建筑概况：本工程
3、4#住宅楼建筑面积为9338，地上17层地下2层，剪力墙结构；5#住宅楼建筑面积为13739，地上17层地下2层，剪力墙结构；6#、7#、8#住宅楼建筑面积均为12730，地上24层地下2层，剪力墙结构，总建筑面积61267。3、现场塔机布置根据本工程施工需要，5座楼号共设置2台QTZ80塔式起重机、1台QTZ63塔式起重机，其中4#、5#楼共用一台QTZ80，6#、7#楼共用一台QTZ80，8#楼单独使用一台QTZ63，本方案针对QTZ63塔式起重机。该塔式起重机由建设部长沙建设机械研究院按最新标准设计，南通大力神建筑机械有限公司进行生产，我单位安排专业人员进行组装、调试、检测、报安检部门验
4、收合格后方可操作运行。4、机械性能概述：主要技术性能见下表机构工作级别起升机构M5回转机构M4变幅机构M4起升高度（m）倍率独立固定式附着式a=240140a=44070最大起重量（t）臂长56米臂长50米臂长44米666幅度（m）最大幅度56最小幅度2.0起升机构倍率a=2a=4速度（m/min）8.240804.12040起重量(t)331.5663功率 (KW)5.424245.42424回转机构速度（r/min）0-0.60功率(KW)2.22牵引机构速度（m/min）1343功率(KW)2.23.3顶升机构速度(m/min)0.6工作压力(MPa)20功率(KW)7.5平衡重起量臂长
5、（m）565044平衡重（t）13.511.59.2总功率（KW）31.7(不含顶升机构电机功率)工作温度（）-00+405、塔机安装方案的策划及基础施工51、塔机安装方案策划:根据本工程实际情况，三台塔式起重机基础均与主楼筏板基础分开，故不需要做防水等施工准备。52、地基承载力根据QTZ63型塔式起重机的说明书及吊车基础图进行定位放线，根据本工程基础勘查报告，该标高处岩土层为粉质粘土，该层土的地基承载力特征值fak=210Kpa,根据塔吊说明书，该则塔吊基础筏板底设100厚C15垫层，筏板尺寸为5.05.01.35m，混凝土标号为C35普通砼（按规范要求预留砼试块），钢筋按照厂家图纸设计进行
6、施工(见附图)。53、塔机具体布置本工程塔式起重机设置共设置2台QTZ80塔式起重机、1台QTZ63塔式起重机，其中4#、5#楼共用一台QTZ80，6#、7#楼共用一台QTZ80，8#楼单独使用一台QTZ63，塔吊底标高同各楼号筏板底标高，具体位置及剖面图见附图。6、安装准备工作61技术准备：1、塔机的基础设计及施工。2、组织全体安装人员认真学习塔吊使用说明书及施工方案，进行详细的技术交底。62劳动力准备：塔吊安装作业班组，由公司设备处统一调配具有认证资格的塔机拆装队，其中包括司索工2人，塔吊司机2人，液压操作工1人，塔吊指挥工2 人，机械修理工1人，电工1人，架子工4人，共13人组成，由设备
7、处统一派人到现场指挥指导，现场项目经理协调配合，检查监督，项目部派现场电工、设备员、安全员及普工若干名配合，所有特殊工种作业人员必须持证上岗，且具有塔吊装拆经验。63机具物质准备：25tm汽车吊一台， 2.5Kg手锤46把，塔吊专用标准节螺丝扳手46把， 8Kg大锤1把，12寸活动板手24把，撬杠68根，8长1米千斤2根，15.5长3米、6米千斤各4根，塔吊专用 M16100螺丝若干套，10#铁丝4米，20尼龙绳50米长1根。64现场准备：清除现场杂物，平整场地，保证塔吊吊装场地浇筑砼基础，并进行专门验收后（包括接地）方可安装。对塔吊构件进行全面检查，损坏的及时修整更换。7、安装程序及要领71
8、、固定支腿的安装：（1）、将4只固定支腿与一个塔身基础节装配在一起；（2）、根据施工方便性，当钢筋绑扎到一定的程度时，将装配好的固定支腿和塔身基础节整体吊入钢筋网内。（3）、固定支腿周围的钢筋数量不得减少和切断。（4）、主筋通过支腿有困难时，可以主筋避让。（5）、吊起装配好的固定支腿和塔身基础节整体，浇筑混凝土。在塔身基础节的两个方向的中心线上挂铅垂线，保证预埋后塔身节中心与水平面的垂直度1.5/。(6)、固定支腿周围的混凝土充填率必须达到95%以上。72、安装底架将底架放置于混凝土基础平台上，装上压板，拧紧地脚螺栓，测量底架上的四个法兰盘的水平，其误差应在1.6mm内，若超差则在底盘与支腿的
9、接触面间用楔形调整块及铁板等垫平，注意垫块必须垫实、垫牢，不允许垫块有任何可能松动，再次拧紧地脚螺栓。73、安装基础节、标准节、套架将基础吊装到底架上，用8件专用螺栓和16件专用螺母将底架与基础节连接，再吊装2件加强标准节（标准节上有踏步的一方应与准备安装平衡臂的方向一致，用标准节螺栓连接好吊装套架，使套架上的爬爪放在标准节的套部上，再调整还16个爬升导轮与标准节的间隙（间隙位3mm）。下支座、回转支承、上支座出厂时已用螺栓连为整体，在上支座上设有4个安装吊耳，将该组件吊装到套架上，对正下支座上四根主弦杆与标准节上的止口，用销轴与套架连接起来，并用8件M30的标准节螺栓将上下支座与标准节连接，
10、然后安装上支座的工作平台。74、安装回转塔身总成吊起回转塔身，安装时注意安装平衡臂和吊臂用耳的方向，使靠近起重量限位器一边的支耳与准备安装吊臂的方向一致，用8件M30的专用螺栓和16件M30的专用螺母（双螺母防松）将回转塔身与上支座紧固。调整16件爬升导轮与塔身主弦杆之间的间隙23mm。注：爬升导轮与标准节间隙的调整工作必须在安装塔顶之前进行。75、安装塔顶 吊装前在地面上先把塔顶上的平台、栏杆、扶梯装好（为使安装平衡臂方便，亦可在塔顶的左右两边各装上两根平衡臂拉杆）随后塔顶吊到回转塔身上，用4件销轴将回转塔身与上支座连接。吊接时应将塔顶垂直的一侧朝同吊臂方向。76、安装平衡臂：将卷扬机构、配
11、电箱、电阻箱等装在平衡臂上，将平衡臂拉杆平直地固定在平衡臂上，然后将平衡臂吊起用销轴将平衡臂与回转塔身连接并穿好开口销。再抬起平衡臂一定角度至平衡臂拉杆能够与塔顶连接的位置，安装好平衡臂拉杆,然后将平衡臂缓慢放下，安装两块平衡重（按塔机说明书要求）至最后部。77安装司机室：司机室内的电气设备安装齐全后，再将司机室吊上，对准耳板上孔的位置，然后用螺栓连接。78安装起重臂总成：在塔机附近平整的枕木上，将起重臂各件用特制销轴组装成整臂，把起重臂停靠在约0.5米高的枕木上。先将维修吊栏紧固在变幅小车上，然后将变幅小车装在起重臂上，并收紧变幅小车上的钢丝绳，以小车在载重情况下不松驰为宜。再将起重臂拉杆与
12、起重臂上的吊顶用销轴铰接，并穿好开口销。拉杆放在起重臂夹板内且固定妥当。将组装好的起重臂吊起与回转塔身相连，拉杆与塔顶相连。起重钢丝绳从起升机构卷筒上放出，绕过塔帽上的游动滑轮向下，进入回转塔身起重量限制器滑轮向前，再绕至变幅小车和吊钩滑轮组，最后将绳头通过楔与楔套，用销轴固定在起重臂顶部，穿绕起升钢丝绳及吊钩。79安装平衡重：吊起剩余的平衡重，平衡重安装在平衡臂尾部主弦杆上。吊装完毕后，按起重钢丝绳穿绕要求进行起重钢丝绳的穿绕。710、整机电气整机电气接线，接线时按照电气原理图，电气布置图及电器接线图。接线后，检测各部件对地的绝缘电阻，检查无误后接通地面总电源，然后穿绕起重绳，将吊钩装好，绳
13、夹紧固与臂头端，绳卡3-4个按要求卡好。711、顶升两个标准节后安装斜撑杆a. 将吊臂调到正前方向,并把要加节的标准节,按此方向在地面排好,吊起一个标准节放在引进梁的小吊钩上,然后再吊起一个标准节从臂根部向外走,同时观察套架前后方向的四个导轮与塔身间的间隙基本均匀时,变幅小车即停住。同时,要使回转电磁制动起作用以保证吊臂不再左右摆动,这时卸下小节与标准节之间的八个M30高强度螺栓。b. 开动液压系统将顶升横梁两端轴头放入踏步的槽内,继续开动液压系统使活塞杆缓缓伸出.直至爬爪能担在上面的一组踏步时,操纵换向阀停止顶升,而后转为后塞杆收缩,直到顶升横梁的轴头能放入上面一组踏实步槽内为止,然后再次使油缸外伸,直到塔身上方恰好有能装入一个标准节的空间。这时将挂在引进梁外端的标准节引入套架内与塔身对正八个螺栓孔,然后缩回油缸,至上下标准节连接面接触,用8条M30高强度螺栓将两标准节连接牢固,将引进吊钩拉至最外端,然后油缸继续缩回使半节落在新加的标准节上,在对角线用8个螺栓连接牢固。c. 开动小车把第二个标准节挂在引进吊钩上,重复以上过程。加入第二节后将小节与塔身之间的八条连接螺栓都拧紧。在第二节的上部装好四个活
