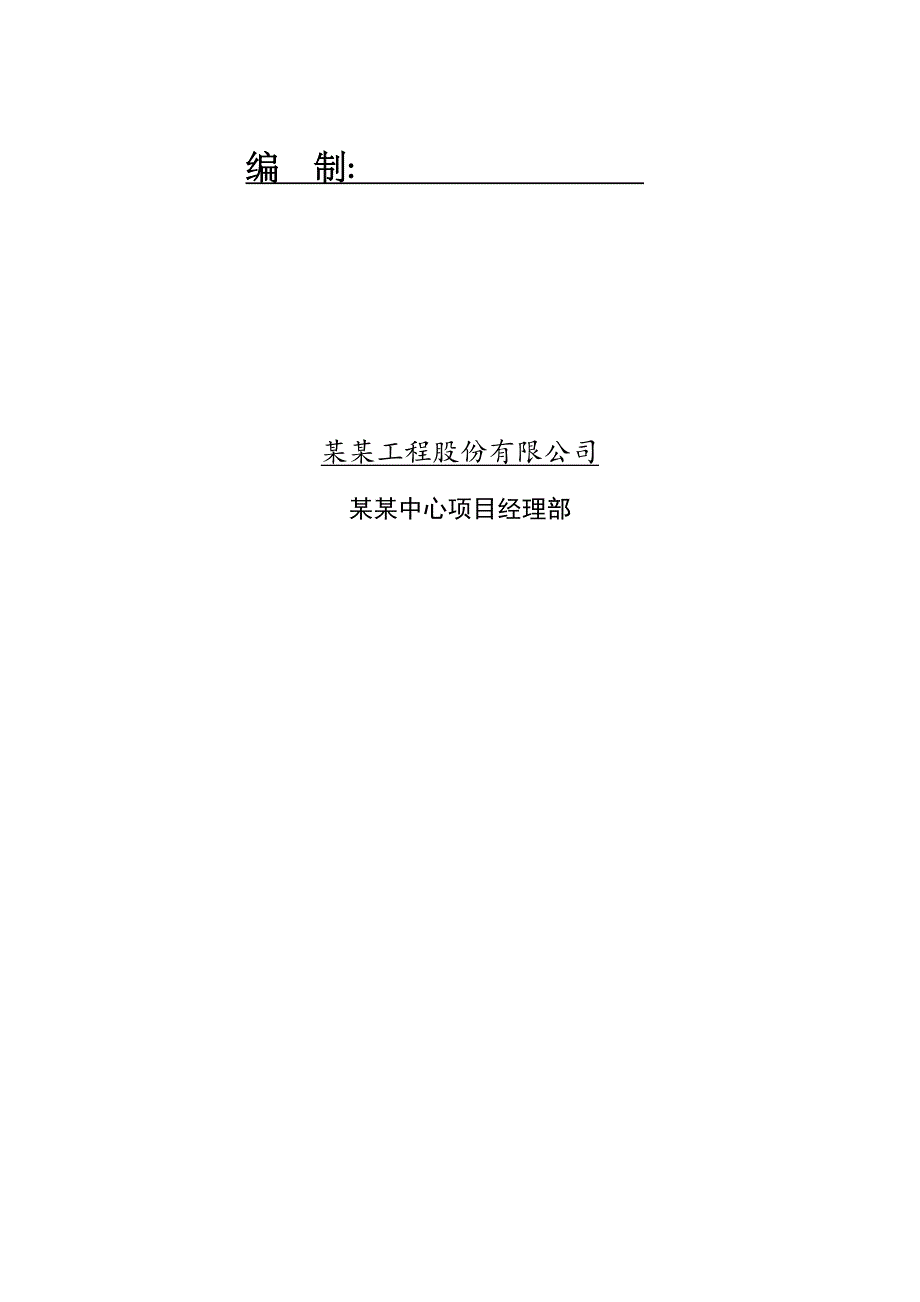

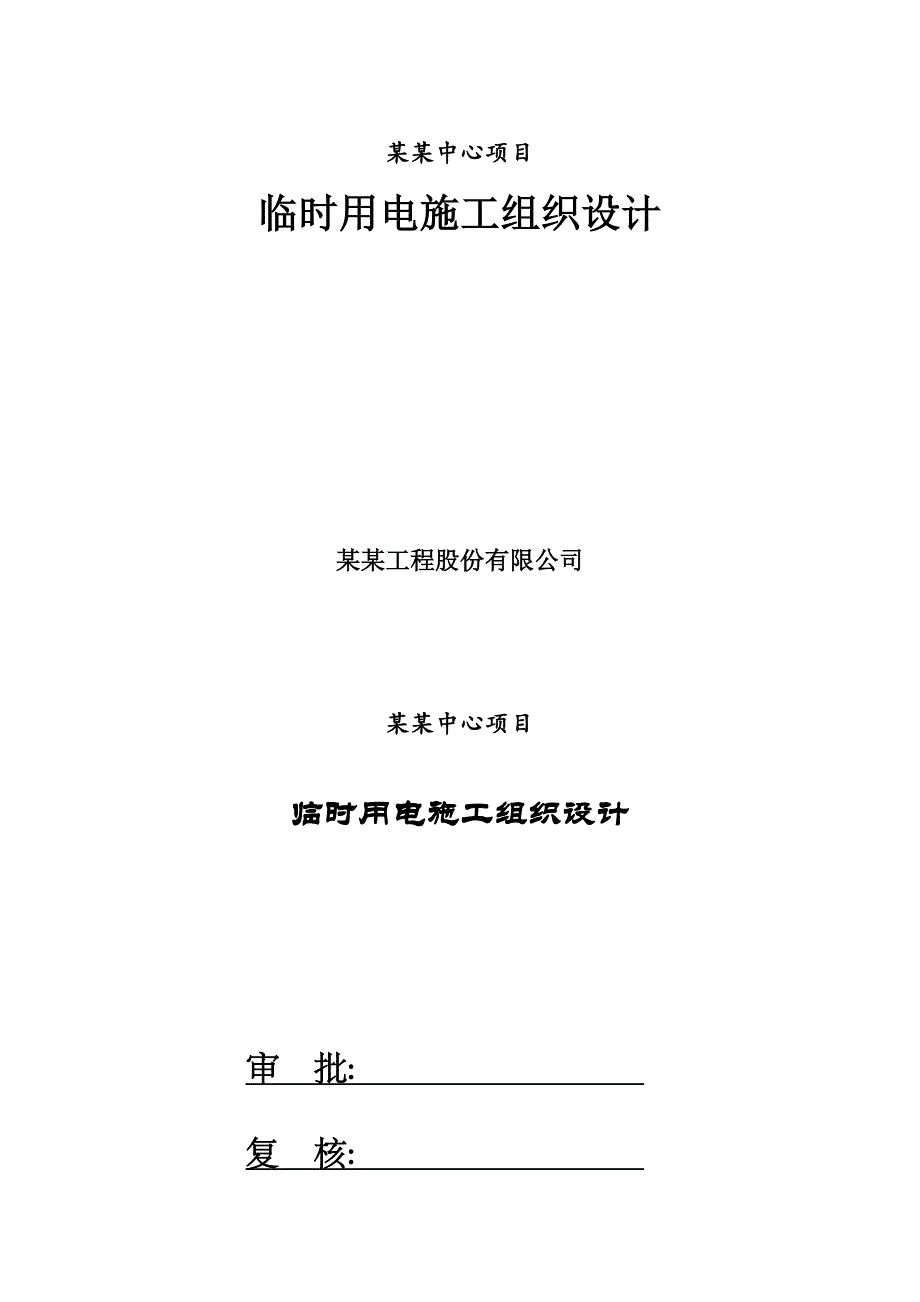

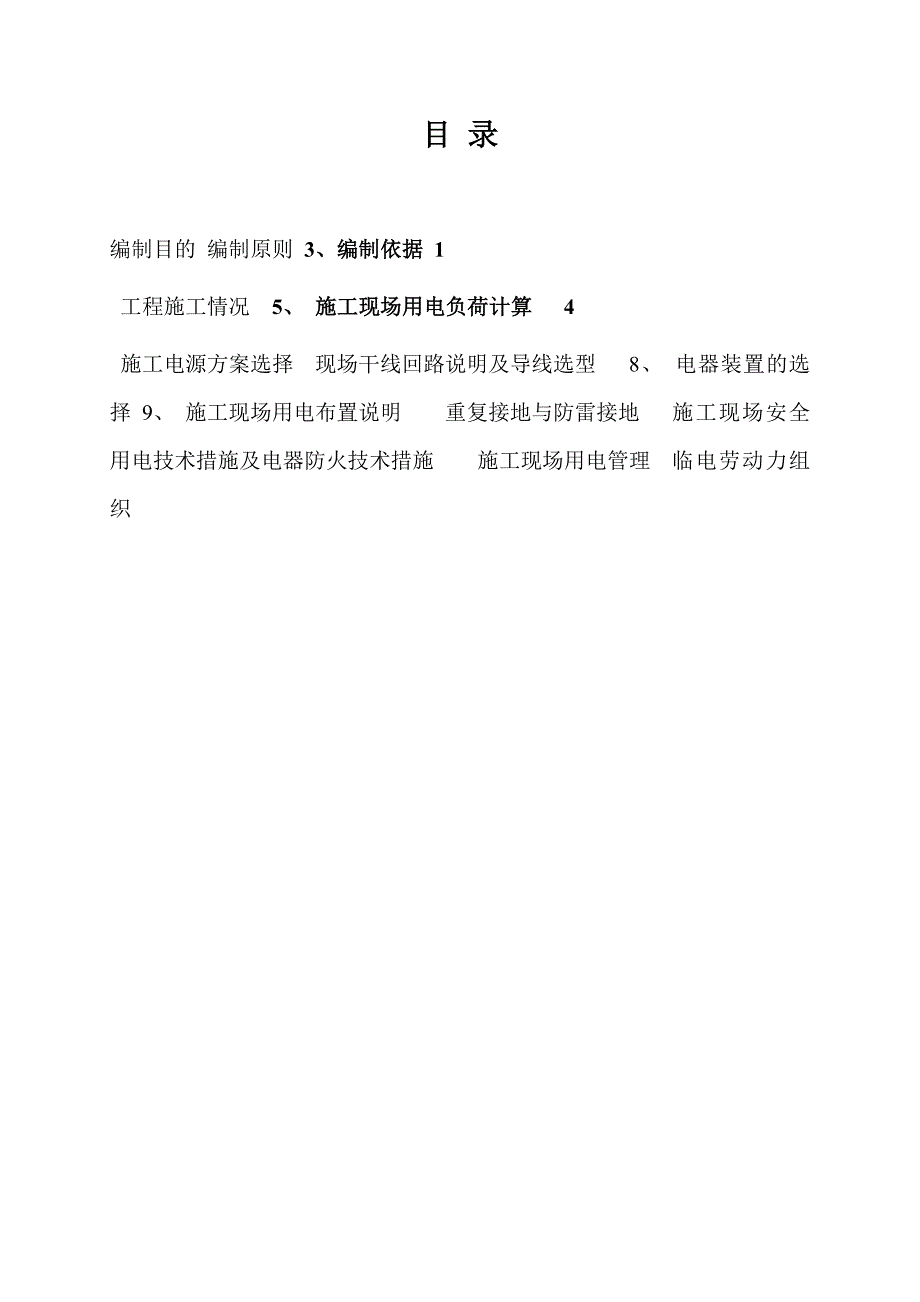

1、某某中心项目临时用电施工组织设计 某某工程股份有限公司 某某中心项目临时用电施工组织设计审 批: 复 核: 编 制: 某某工程股份有限公司某某中心项目经理部目 录编制目的编制原则3、编制依据1 工程施工情况5、 施工现场用电负荷计算4 施工电源方案选择 现场干线回路说明及导线选型8、 电器装置的选择9、 施工现场用电布置说明 重复接地与防雷接地 施工现场安全用电技术措施及电器防火技术措施 施工现场用电管理 临电劳动力组织1、编制目的为保证工程施工顺利进行，故必须制定合理有效的用电作业方案。 建筑施工用电具有临时性，受环境气候影响较大，用电设备设施搬迁、移动、拆建频繁，施工过程中负荷不断变化，立
2、体交叉流水施工等因素较多，因而极易发生用电事故。所以对施工现场的电力供应，必须做出合理、周密的安排，因此我们编制此临时用电施工组织设计方案，使得施工现场临时用电工程有一个可遵循的科学依据，从而保障其运行的安全可靠性。另一方面，临时用电组织设计作为临时用电工程的主要技术资料，有助于加强对临时用电工程的技术管理，从而保障其使用的安全和可靠性。因此，编制临时用电施工组织设计是保障施工现场临时用电安全可靠的、首要的、必不可少的基础性技术要求。同时，本方案也是该工程现场临时用电工程安装、使用、维修、管理的依据。2、编制原则2.1本着适应和满足工程整体和阶段性施工需要。2.2要求做到设计合理，便于安装、操
3、作、检查、维修、搬迁、拆除等。2.3考虑经济成本，在安全满足施工生产需要的前提下，本着节约、安全、可靠的原则。2.4本方案遵守现行有关施工用电标准、规范和规程的规定。并满足中建总公司CI企业形象的标准要求。3、编制依据3.1施工组织总设计和单位工程施工组织设计；3.2施工图纸；3.3施工现场勘察资料、调查的资料、数据；3.4 电气材料、设备产品性能说明书，有关技术资料、手册；3.5 现行国家标准、规范、规程、总公司CI达标实施细则；3.6 施工技术人员提供的意见、方案。3.7主要规范标准依据序号规范名称规范编号1建筑施工临时用电安全技术规范JGJ46-20052建筑施工安全检查标准JGJ59-
4、20113实用电工手册4中建总公司企业形象4、 工程施工情况4.1 工程概况：某某中心位于德州市三八路以南，东方红路以北，滨河路以西。项目为城市综合体，包括大型商业中心、办公、SOHO、公寓及住宅。我方承建的大商业建筑面积约25万平方米，地下室面积约5万平方米，建筑高度：裙房为18.227.6m，塔楼为155m。基础形式为桩基础，结构形式为框架剪力墙。4.2 施工工期：4.3 施工进度安排：因业主相关手续原因，工程设计施工图纸迟迟未到，结合招标文件的相关要求以及与业主的初步沟通，工程的开工时间初步定为2013年9月10日，根据现场实际情况进行进度安。4.4 机械设备投入情况见表1。4.5施工现
5、场总平面布置：机械设备、建筑物位、生活及服务设施布置见附图1。表 1 施工现场用电机械设备统计表序号设备名称规格型号单位数量负荷量（kW）需用系数备 注单台负荷总负荷1塔吊TC5610台4451800.52塔吊TC6015台3551650.53施工电梯SC200/200台2661320.54物料提升机SC100-100台615900.55闪光对焊机UN-100台41004000.6钢筋焊接6钢筋切断机GQ50台84320.5钢筋加工7钢筋滚丝机CW40台84320.5钢筋加工8钢筋弯曲机CX40台83240.5钢筋加工9钢筋调直机LGT6/12台87.5600.5钢筋加工10木工压刨MB104
6、台43 120.5模板加工11木工电锯MJ225-450台83 240.5模板加工12木工电钻8-16mm台241.5360.5模板加工13插入式振捣4m/6m台161.5 240.5砼振捣14照明镝灯套203.5701.0现场照明15碘钨灯套401401.0现场照明16潜水泵QS25-30台102200.5场地降水17管道加压泵台152300.5现场供水18深井泵台7.52150.5现场供水19电动套丝机QT-4台2360.5钢筋加工20交流电焊机BX1-315台410400.6钢筋焊接21交流电焊机BX1-500台419760.6钢筋焊接22管理人员生活区1300.823现场生活区1000
7、.85、 施工现场用电负荷计算本工程总供电容量按以下公式计算：P=1.05（K1P1/cos+ K2P2+ K3P3+ K4P4）式中P供电设备总需要容量（KVA）；P1电动机额定功率（KW）；P2电焊机额定容量（KVA）；P3室内照明容量（KW）；P4室外照明容量（KW）；cos电动机的平均功率因数，取0.8K1、K2、K3、K4需要系数，参见下表表2 ：需用系数选择用 电 名 称数 量需 要 系 数K数值电动机310台1130台 30台以上K10.70.60.5电焊机310台10台以上K20.60.5室内照明K30.8室外照明K41.0选择K1=0.5,K2=0.6,K3=1.0,K4=1
8、.0.表3： 现场总负荷计算表序号符号名称需用系数K铭牌功率(KW)视在功率(KVA)备注1P1电动机0.5882551.3cos=0.82P2电焊机0.6516309.63P3室内照明0.82301844P4室外照明1110110 考虑到施工现场设备周期率、暂载率等因素，施工阶段白天总容量为1.05（P1+P2+P3）=1097.2KVA夜晚用电总量为1.05（P1+P2+P3+P4）=1267.5KVA 业主在施工现场安装了2台500KV和1台315KVA变压器，其总容量是:500KVA2+315KVA=1315KVA,而现场用电总容量为1267.5KVA, 则1267.5KVA1315K
9、VA,则现场所安装的变压器能满足现场需要。6、 施工电源方案选择 施工电源方案有四种选择，接用附近供电设施；利用高压电网；申请安装变压器，使用永久性用电设施；自备发电机。 根据现场情况，业主为现场安装3台变压器，容量均为500KVA和315KVA。根据现场情况对3台变压器进行编号，西北角315KVA变压器为1#变压器，东北角500KVA箱式变压器为2#变压器，东南角500KVA箱式变压器为3#变压器。7、 现场干线回路说明及导线选型根据现场变压器安装的位置，考虑现场施工的需求，将用电线路设置为9条主回路，18条分回路进行敷设，保证各个楼座及各加工车间和垂直运输设备等用电。同时，按照供电区域负荷
10、容量，并考虑可能出现的机动用电，从满足以下三个方面的条件进行配线选择，导线的选择主要是确定导线的截面积；A. 机械强度要求，按机械强度允许的最小截面选定；B. 允许电流要求;两相制线路 I=P/u cos三相五线制 I=KP/3 u cos式中:I-线路电流（A） P-电力负荷（VA） K-需用系数u-线路电压（V）cos-功率因数C. 允许电压要求：这是把电压降限制在允许的范围内，确保电压质量。U%=M/（CS） %式中S - 导线截面（mm2） P - 负载的电功率或线路输送的电功率（KW） L - 输送电路的距离（m) C - 系数，视导线材料、送电电压及配电力方式而定，铜线取76.5，
11、铝线取46.2。 - 容许的电压降，取5%M - 即负荷距PL（KW*m)7.1 1#变压器回路说明及导线选择1#变压器共引出三条主回路，主回路1主要供3#、4#塔吊及西南角部分商业步行街楼内施工用电及物料提升机用电，总配电柜设置在基坑西侧临时道路旁，由总配电柜ZPP1引出2条回路分别3、4#塔吊用电和西南角部分商业步行街楼层用电；主回路2 主要供1#塔吊及1#塔吊北侧钢筋房用电，总配电柜设置1#塔吊北侧基坑边临时道路旁，由总配电柜ZPP2引出3条回路，分别供1#塔吊及钢筋加工车间、木工加工车间用电；主回路3主要供管理人员办公区及食堂用电。(一）、主回路一用电明细 （1）、 分回路 ZP1-FP1： 由总配1引出，主要供3#塔吊及镝灯照明用电；表4 ZP1-FP1 回路用电明细回路类型设备名称规格型号数量负荷量需用系数功率因数单符合总负荷ZP1-FP1电动机3#塔吊TC5610145450.50.8
